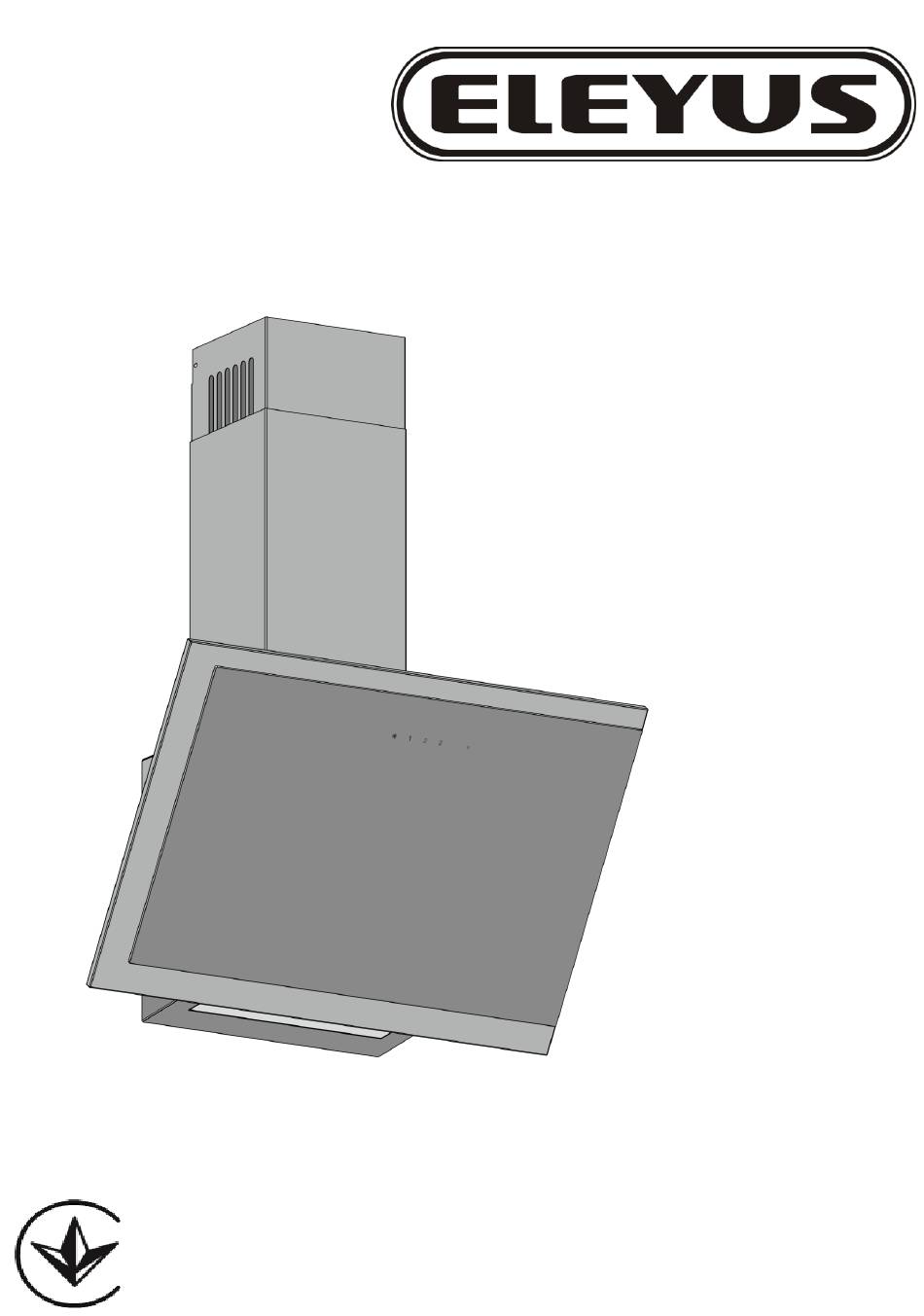

- Page 1 ВИТЯЖКА ВЕНТИЛЯЦІЙНА КУХОННА KITCHEN EXTRACTOR HOOD ВВК-01.6Ф3Д1 CH 01-60-TD3-LED STR-690 ARGO 1200 LED КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ USER’S MANUAL...
-
Page 2: Загальні Вказівки
При покупці вимагайте провести у Вашій присутності перевірку роботи витяжки і ламп освітлення. Шановний покупець! Ми вдячні Вам за те, що Ви обрали продукцію торгової марки «ELEYUS». Ми доклали усіх зусиль, щоб Ви були задоволені нашим виробом. 1. ЗАГАЛЬНІ ВКАЗІВКИ... -
Page 3: Комплект Постачання
2. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НАПРУГА, В 220-230 ЧАСТОТА, ГЦ КІЛЬКІСТЬ РЕЖИМІВ РОБОТИ ЕЛЕКТРОДВИГУНА НОМІНАЛЬНА СПОЖИВНА ЛАМП 1x5 (LED) ПОТУЖНІСТЬ, ВТ ОСВІТЛЕННЯ ПРОДУКТИВНІСТЬ ТУРБІНИ, М³/ГОД 1200 ШИРИНА ГАБАРИТНІ ГЛИБИНА РОЗМІРИ ВИТЯЖКИ, ММ ВИСОТА (min - max) 785-930 ПРИЄДНУВАЛЬНИЙ РОЗМІР ПОВІТРОВОДУ Ø 120 / Ø150 ВЕНТИЛЯЦІЇ, ММ... - Page 4 експлуатація витяжки з відкритим джерелом вогню, відкритими газовими пальниками або нагрівними елементами. Нагрівні елементи повинні бути завжди закриті посудою; приготування їжі з застосуванням спиртних напоїв; залишати фритюрниці без нагляду; експлуатація витяжки із знятими фільтрами; підключати витяжку до електромережі плит, обрізати при монтажі вилку електрошнура. УВАГА! ВИКОРИСТОВУВАТИ...
- Page 5 «Необхідно враховувати, що при ввімкнутій витяжці в закритому приміщенні автоматично знижується тиск, який необхідно вирівнювати за рахунок притоку свіжого повітря. Цього можна досягнути шляхом відкриття дверей, вікон або обладнанням спеціальної припливної вентиляції.» 5.4 Витяжка складається з наступних складових частин (рис.3): 1 –...
- Page 6 Необхідно встановити на Т-подібному штирі кришки турбовентилятора вугільний запахопоглинальний фільтр (купується окремо). 6.14 Установіть зовнішню панель коминка в пази на корпусі витяжки, а внутрішню – підніміть вгору до суміщення отворів кріплення з планкою і з’єднайте їх з боків 2-ма шурупами ПКГ 2,9х9,5 (рис.4).
- Page 7 Сенсорний перемикач з символом лампочки, призначений для включення світильника при недостатньому освітленні робочої зони плити, знаходиться ліворуч на корпусі витяжки. Включення витяжки: - натисніть на будь-яку із сенсорних кнопок регулювання швидкості (1, 2, 3); - включіть освітлення при потребі (кнопка з символом лампочки); Виключення...
- Page 8 8.6 Для зняття алюмінієвого фільтру (рис.7) слід натиснути на пружинну засувку і, потягнувши на себе і вниз, зняти фільтр з панелі. Встановлення фільтру виконується в зворотному порядку. Не встановлюйте фільтр після миття до його повного висихання. 8.7 Вугільні фільтри (купуються окремо), що використовуються при режимі рециркуляції слід заміняти...
- Page 9 гарантійному талоні на сайті виробника. 9.4 Гарантія не поширюється на лампи освітлення, алюмінієві фільтри, вугільні фільтри. 9.5 Термін служби витяжки 10 років. АДРЕСА ВИРОБНИКА: ТОВ «МОДУЛЬ ІТП», Україна м. Тернопіль, вул. Подільська, 46 індекс: 46400 т/ф (0352) 52-21-02 e-mail: info@eleyus.com www.eleyus.com...
- Page 10 Dear customer! Thank you for choosing the products of the brand "ELEYUS". We put our best efforts so you were satisfied with your choice. 1. GENERAL INFORMATION 1.1 Prior to installing the extractor hood carefully read our recommendations, following which will provide safe work of the appliance.
-
Page 11: Main Technical Specifications
2. MAIN TECHNICAL SPECIFICATIONS Network voltage, V 220-230 AC frequency, Hz Number of operation modes Of the motor Rated power consumption, W Lighting (LED) 1x5 (LED) TURBINE PRODUCTIVITY, M³/H 1200 Width Overall dimensions of the Depth extractor hood, mm Height 785-930 Ø150 / Ø120 Connection size of ventilation duct, mm... - Page 12 5. EXTRACTOR HOOD DESCRIPTION 5.1 Ventilation cooker hood «ARGO 1200 LED» is the air-cleaning device with transverse flow exhaust fan (turbine) and kitted with aluminium grease removal filter. The device is produced with single-engine of 600 mm in width of sheet carbon steel, followed by decorative protective coating with powder paints.
- Page 13 5.4 A cooker hood consists of the following parts (Pic. external chimney ventilation grooves fireplace bracket internal chimney plastic pipe adapter (from Ø150 to Ø120mm) –electric cord with grounding - frame - lightning lamp (LED ) - front panel 1 - aluminium filter - front panel 2 - control panel...
- Page 14 6.14. Set external panel of the chimney into grooves on the body of the extractor hood, and raise the internal panel up for combining of the fixing holes with the plank and join it from the side with 2 trim-head screws 2,9x9,5 (pic.
- Page 15 Switch a cooker hood on: - press on any of the speed control buttons (1, 2, 3); - turn on lighting if necessary (button with bulb symbol). Switch a cooker hood off: - press the touch speed control button (1, 2, 3), depending on the speed at which the cooker hood is working (1-1, 2-2, 3-3).
- Page 16 8.9 LED lamps are installed on the extractor hood for lighting the working area of the cooker. Before starting lighting lamps substitution, disconnect the extractor hood from electricity, and leave the lamps to cool. To replace the lamp, remove the filters, disconnect the connector, press down on the lamp on the left side and remove it.
-
Page 17: Manufacturer's Warranties
9.4 The warranty does not cover light bulbs, aluminum filters, carbon filters. 9.5 The service life of the hood is 10 years. MANUFACTURER'S ADDRESS: LLC «MODUL ITP», Ukraine Ternopil, str. Podilska, 46 index: 46400 phone number (0352) 52-21-02 e-mail: info@eleyus.com www.eleyus.com... - Page 18 Pic. 9 Принципова електросхема витяжки «ARGO1200 LED» Electrical schematic diagram of the sensor extractor hood «ARGO 1200 LED»...
- Page 19 МОЖЛИВІ НЕПОЛАДКИ ВИТЯЖКИ POSSIBLE MALFUNCTIONS OF YHE EXTRACTOR HOOD Витяжка не працює Extractor hood does not work. Не горить лампа The lamp does not light. Зменшилася продуктиність витяжки Reduced performance of the extractor hood. Витяжка працює гучніше The extractor hood began to work louder.
-
Page 20: Certificate Of Acceptance And Sale
10. СВІДОЦТВО ПРО ПРИЙМАННЯ ТА ПРОДАЖ CERTIFICATE OF ACCEPTANCE AND SALE Витяжка вентиляційна кухонна Kitchen ventilation hood З МЕХАНІЧНИМ ПЕРЕМИКАЧЕМ WITH MECHANICAL SWITCH ARGO 1200 ВВК-01.6Ф3Д1 CH 01-60-TD3-LED STR-690 відповідає і визнана придатною до експлуатації ДСТУ EN 60335-2-31:2015 Match and consignment prior to operation Дата...
