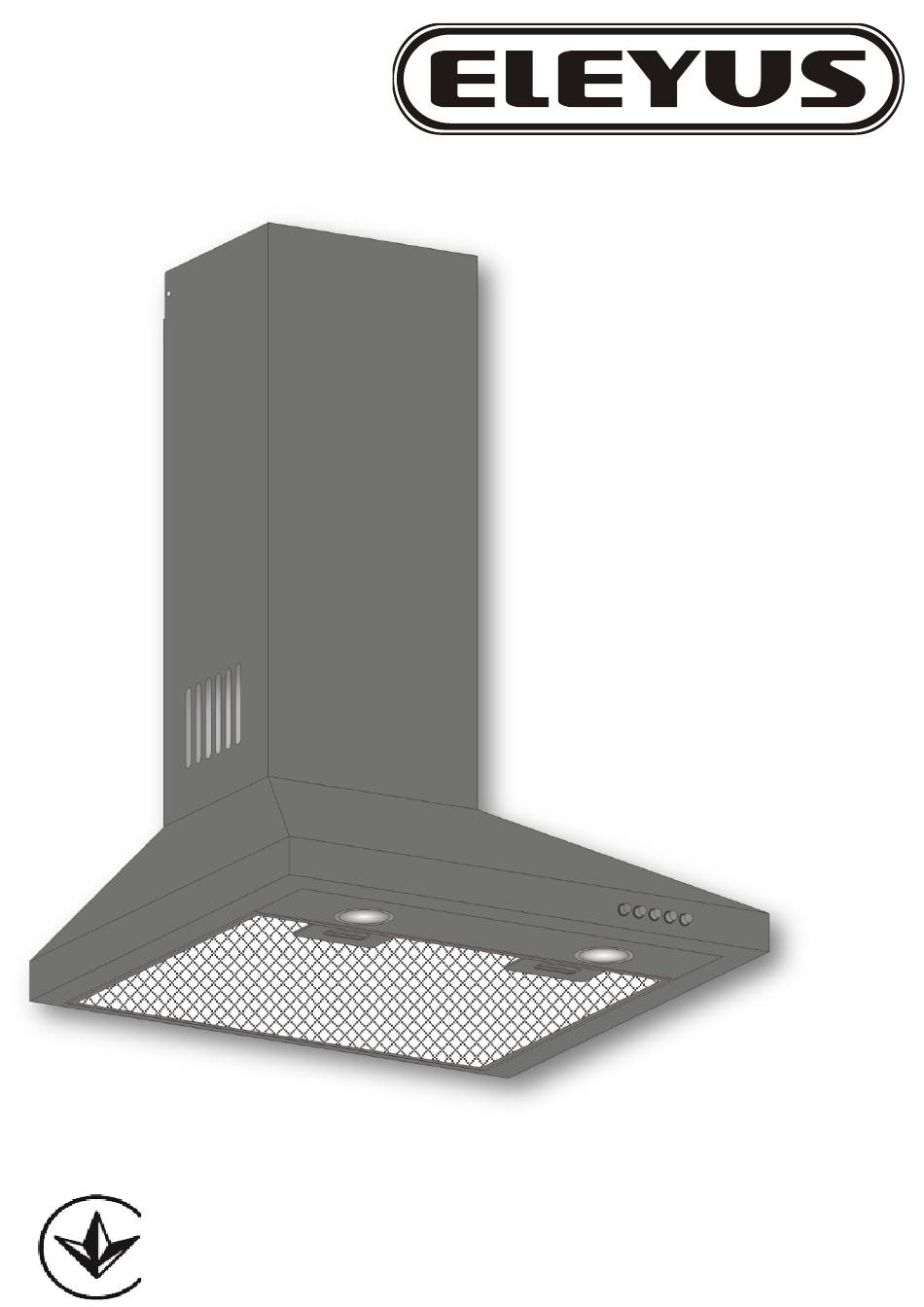

- Page 1 ВИТЯЖКА ВЕНТИЛЯЦІЙНА КУХОННА KITCHEN EXTRACTOR HOOD ВВК-01.5Ф3Д1 ВВК-01.6Ф3Д1 CH 01-50-MA3-LED RD-300 CH 01-60-MA3-LED RD-300 CH 01-50-MA3-LED RD-490 CH 01-60-MA3-LED RD-490 KENT 700 / 960 КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ USER’S MANUAL...
-
Page 2: Загальні Вказівки
При покупці вимагайте провести у Вашій присутності перевірку роботи витяжки і ламп освітлення. Шановний покупець! Ми вдячні Вам за те, що Ви обрали продукцію торгової марки «ELEYUS». Ми доклали усіх зусиль, щоб Ви були задоволені нашим виробом. 1. ЗАГАЛЬНІ ВКАЗІВКИ... -
Page 3: Комплект Постачання
2. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НАПРУГА, В 220-230 ЧАСТОТА, ГЦ КІЛЬКІСТЬ РЕЖИМІВ РОБОТИ ЕЛЕКТРОДВИГУНА НОМІНАЛЬНА СПОЖИВНА 150 / 200 ПОТУЖНІСТЬ, ВТ ЛАМП ОСВІТЛЕННЯ 2x1,5 ПРОДУКТИВНІСТЬ ТУРБІНИ, М³/ГОД ШИРИНА 500 / 600 ГАБАРИТНІ РОЗМІРИ ГЛИБИНА ВИТЯЖКИ,ММ ВИСОТА (min - max) 535 - 835 ПРИЄДНУВАЛЬНИЙ... - Page 4 4.9 Оберігайте шнур підключення до електромережі від механічних та термічних ушкоджень. 5. ОПИС ВИТЯЖКИ 5.1 Витяжка вентиляційна кухонна «KENT 700 / 960» є повітроочисним пристроєм витяжного типу з діаметральним вентилятором (турбіною) і укомплектована жироуловлюючим алюмінієвим фільтром. Виріб виготовляється в одномоторному виконанні шириною 500 або 600мм з листової...
- Page 5 «Необхідно враховувати, що при ввімкнутій витяжці в закритому приміщенні автоматично знижується тиск, який необхідно вирівнювати за рахунок притоку свіжого повітря. Цього можна досягнути шляхом відкриття дверей, вікон або обладнанням спеціальної припливної вентиляції.» 5.4 Витяжка складається з наступних складових частин (рис.3): 1 –...
- Page 6 6.13 Якщо витяжка буде працювати в режимі рециркуляції, то повітровід не потрібний. Необхідно встановити на Т-подібному штирі кришки турбовентилятора вугільний запахопоглинальний фільтр (купується окремо). 6.14 Установіть зовнішню панель коминка в пази на корпусі витяжки, а внутрішню – підніміть вгору до суміщення отворів кріплення з планкою і з’єднайте їх з боків 2-ма шурупами ПКГ 2,9х9,5 (рис.4).
- Page 7 7. ІНСТРУКЦІЯ ПО КОРИСТУВАННЮ ВИТЯЖКОЮ 7.1 Витяжка з механічним вимикачем має 3 швидкості вентиляції. В залежності від величини випарів при приготуванні їжі Ви можете обрати низький, середній або високий рівень вентиляції. 7.2 Перед початком приготування їжі увімкніть витяжку в необхідному режимі роботи. Рекомендується...
- Page 8 кожні 3 – 6 місяців в залежності від експлуатації витяжки. Фільтри встановлюються на Т-подібному штирі кришки турбовентилятора шляхом осьового підтиску і повороту по часовій стрілці. 8.8 На витяжці встановленні LED лампи підсвітки робочої зони плити. Перед початком заміни ламп освітлення необхідно відключити...
- Page 9 гарантійному талоні на сайті виробника. 9.4 Гарантія не поширюється на лампи освітлення, алюмінієві фільтри, вугільні фільтри. 9.5 Термін служби витяжки 10 років. АДРЕСА ВИРОБНИКА: ТОВ «МОДУЛЬ ІТП», Україна м. Тернопіль, вул. Подільська, 46 індекс: 46400 т/ф (0352) 52-21-02 e-mail: info@eleyus.com www.eleyus.com...
- Page 10 Dear customer! Thank you for choosing the products of the brand "ELEYUS". We put our best efforts so you were satisfied with your choice. 1. GENERAL INFORMATION 1.1 Prior to installing the extractor hood carefully read our recommendations, following which will provide safe work of the appliance.
- Page 11 2. MAIN TECHNICAL SPECIFICATIONS Network voltage, V 220-230 AC frequency, Hz Number of operation modes Of the motor 150 / 200 Rated power consumption, W Lighting (LED) 2x1,5 TURBINE PRODUCTIVITY, M³/H Width 500 / 600 Overall dimensions of the Depth extractor hood, mm Height 535 - 835...
- Page 12 5. EXTRACTOR HOOD DESCRIPTION 5.1 Ventilation cooker hood «KENT 700 / 960 LED» is the air-cleaning device with transverse flow exhaust fan (turbine) and kitted with aluminium grease removal filter. The device is produced with single-engine of 520 mm or 700 mm in width of sheet carbon steel, followed by decorative protective coating with powder paints.
- Page 13 “It is necessary to consider, that when the extractor hood is on, the pressure is automatically lowered in the enclosed room, and should be balanced with an inflow of fresh air. This may be achieved by opening doors and windows or with use of equipment for special inflow ventilation”.
- Page 14 6.14. Set external panel of the chimney into grooves on the body of the extractor hood, and raise the internal panel up for combining of the fixing holes with the plank and join it from the side with 2 trim-head screws 2,9x9,5 (pic. 4). 6.15.
- Page 15 The touch switch with the symbol of the light bulb, intended to turn on the lamp at insufficient illumination of the working area of the cooker: 0 – light is off, I – light is on. 8. INSTRUCTION ON THE CARE OF THE COOKER HOOD ATTENTION! BEFORE CLEANING THE COOKER HOOD, DISCONNECT IT FROM THE ELECTRIC GRID.
-
Page 16: Manufacturer's Warranties
9.4 The warranty does not cover light bulbs, aluminum filters, carbon filters. 9.5 The service life of the hood is 10 years. MANUFACTURER'S ADDRESS: LLC «MODUL ITP», Ukraine Ternopil, str. Podilska, 46 index: 46400 phone number (0352) 52-21-02 e-mail: info@eleyus.com www.eleyus.com... - Page 17 Pic. 8 Принципова електросхема витяжки «KENT 700 LED» Electrical schematic diagram of the sensor extractor hood «KENT 700 LED» Принципова електросхема витяжки «KENT 960 LED» Electrical schematic diagram of the sensor extractor hood «KENT 960 LED»...
- Page 18 МОЖЛИВІ НЕПОЛАДКИ ВИТЯЖКИ POSSIBLE MALFUNCTIONS OF YHE EXTRACTOR HOOD...
- Page 19 CERTIFICATE OF ACCEPTANCE AND SALE Витяжка вентиляційна кухонна Kitchen ventilation hood З МЕХАНІЧНИМ ПЕРЕМИКАЧЕМ WITH MECHANICAL SWITCH ВВК-01.5Ф3Д1 CH 01-50-MA3-LED RD-300 KENT 700 / 960 ВВК-01.6Ф3Д1 CH 01-60-MA3-LED RD-300 ВВК-01.5Ф3Д1 CH 01-50-MA3-LED RD-490 ВВК-01.5Ф3Д1 CH 01-60-MA3-LED RD-490 і визнана придатною до...
