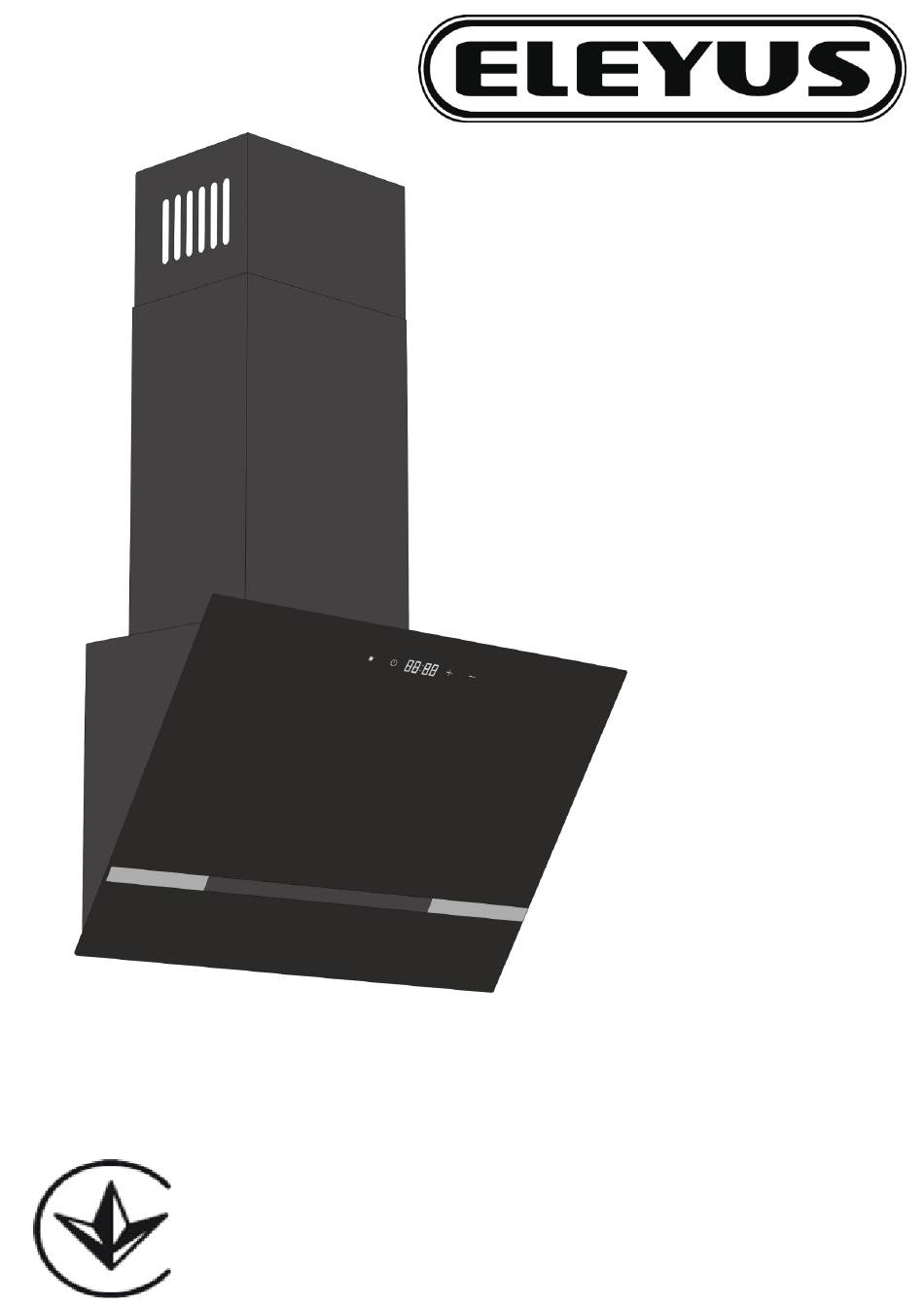

- Page 1 ВИТЯЖКА ВЕНТИЛЯЦІЙНА КУХОННА KITCHEN EXTRACTOR HOOD ВВК-01.6Ф4Д1 CH 01-60-TB4-LED STR-690 ULTRA 1200 КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ USER’S MANUAL...
-
Page 2: Загальні Вказівки
гарантійне обслуговування. При покупці вимагайте провести у Вашій присутності перевірку роботи витяжки і ламп освітлення. ШАНОВНИЙ ПОКУПЕЦЬ! Вдячні Вам за те, що Ви обрали продукцію торгової марки «ELEYUS». Ми доклали усіх зусиль, щоб Ви були задоволені нашим виробом. 1. ЗАГАЛЬНІ ВКАЗІВКИ... -
Page 3: Комплект Постачання
2. ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НАПРУГА, В 220 - 230 ЧАСТОТА, ГЦ КІЛЬКІСТЬ РЕЖИМІВ РОБОТИ ЕЛЕКТРОДВИГУНА НОМІНАЛЬНА СПОЖИВНА ПОТУЖНІСТЬ, ВТ ОСВІТЛЕННЯ (LED) 1 x 5 ПРОДУКТИВНІСТЬ ТУРБІНИ, М /ГОД. 1200 ШИРИНА ГАБАРИТНІ РОЗМІРИ ВИТЯЖКИ ГЛИБИНА ВЕНТИЛЯЦІЙНОЇ КУХОННОЇ, ММ ВИСОТА (min - max) 870 - 1015 ПРИЄДНУВАЛЬНИЙ... - Page 4 4.9 Оберігайте шнур підключення до електромережі від механічних та термічних ушкоджень. ОПИС ВИТЯЖКИ 5.1 Витяжка вентиляційна кухонна «ULTRA 1200 LED» є повітроочисним пристроєм витяжного типу з вентилятором (турбіною) і укомплектована жироуловлюючим алюмінієвим фільтром. Виріб виготов- ляється в одномоторному виконанні шириною 600 мм з листової вуглецевої сталі з...
- Page 5 5.3 Витяжка складається з наступних складових частин (рис.3): 1 – коминок зовнішній 2 – кронштейн коминка 3– коминок внутрішній 4– перехідник патрубка повітроводу (з Ø150 на Ø120) 5 – електрошнур ( Клас захисту - І ) 6– корпус витяжки 7– перемикач режимів роботи витяжки 8–...
- Page 6 прикладіть шаблон до стіни на необхідній висоті, що вказана вище, і вирівняйте його по рівню (рис.4). 6.4 Намітьте і просвердліть в т. А, В, C, D 4 отвори свердлом Ø7мм глибиною 40мм. 6.5 Встановіть дюбелі в просвердлені отвори і вкрутіть в т. А, B, 2 шурупа ПТГ 4,5х40, так, щоб віддаль...
- Page 7 7.1.2 При під’єднанні витяжки до мережі 220В включається режим очікування. 7.1.3 З допомогою перемикача, доторком до відповідної кнопки-символу, Ви можете включати швидкості двигуна, ламп освітлення, активізувати функцію ≪таймер≫ витяжки. Дисплей (3) відображає номер вибраної швидкості, або годину. 7.1.4 Для включення витяжки доторкніться до кнопок 2, 4 або 5. Для виключення витяжки доторкніться...
- Page 8 8.ІНСТРУКЦІЯ ПО ДОГЛЯДУ ЗА ВИТЯЖКОЮ 8.1 Увага! Перед очищенням витяжки відключіть її від електромережі. 8.2 Для зовнішньої очистки витяжок з нержавіючої сталі використовуйте спеціальні засоби, дотримуючись відповідних інструкцій. 8.3 Ніколи не використовуйте для очищення витяжки абразивні миючі засоби, грубі губки або чистящі...
- Page 9 гарантійному талоні на сайті виробника. 9.4 Гарантія не поширюється на лампи освітлення, алюмінієві фільтри та вугільні фільтри. 9.5 Термін служби витяжки 10 років. АДРЕСА ВИРОБНИКА: ТОВ «МОДУЛЬ ІТП», Україна м. Тернопіль, вул. Подільська, 46 індекс: 46400 т/ф (0352) 52-21-02 e-mail: info@eleyus.com www.eleyus.com...
- Page 10 Dear customer! Thank you for choosing the products of the brand "ELEYUS". We put our best efforts so you were satisfied with your choice. 1. GENERAL INFORMATION 1.1 Prior to installing the extractor hood carefully read our recommendations, following which will provide safe work of the appliance.
-
Page 11: Main Technical Specifications
2. MAIN TECHNICAL SPECIFICATIONS Network voltage, V 220-230 AC frequency, Hz Number of operation modes Of the motor Rated power consumption, W Lighting (LED) 1x5 (LED) TURBINE PRODUCTIVITY, M³/H 1200 Width Overall dimensions of the Depth extractor hood, mm Height 870-1015 Ø150 / Ø120 Connection size of ventilation duct, mm... - Page 12 4.9. Protect the cord for connection to the electric network from the mechanic and thermal damages. 5. EXTRACTOR HOOD DESCRIPTION 5.1 Ventilation cooker hood «ULTRA 1200 LED» is the air-cleaning device with transverse flow exhaust fan (turbine) and kitted with aluminium grease removal filter. The device is produced with single-engine of 600 mm in width of sheet carbon steel, followed by decorative protective coating with powder paints.
- Page 13 5.4 A cooker hood consists of the following parts (Pic. external chimney fireplace bracket internal chimney plastic pipe adapter (from Ø150 to Ø120mm) electric cord with grounding frame - control panel - front panel - aluminium filter - lightning lamp (LED ) Pic.
- Page 14 6.15. Check the reliability of the mounting of the extractor hood, feed and connect the cord to the socket to the electricity. In order to provide additional protection against voltage fluctuations in the network, it is recommended to connect the extractor hood via an additional automatic circuit breaker 6A. 7.
- Page 15 7.1.2. Waiting mode turns on as soon as the extractor hood is connected to electricity. 7.1.3. You can select motor speed, switch lamps and activate function “fan timer” with the help of switch just touching the relevant symbol-button. Display (3) reflects the number of selected speed or time. 7.1.4.
- Page 16 Do not install the filter after washing until it is completely dry Carbonic filters (purchased separately) used in the recirculation mode should be replaced every 3 to 6 months depending on the operation of the cooker hood. Filters are installed on the T-shaped shaft of the turbofan cover by means of an axial pushbutton and a 8.8 LED lamps are installed on the extractor hood for lighting the working area of the cooker.
-
Page 17: Manufacturer's Warranties
9.4 The warranty does not cover light bulbs, aluminum filters, carbon filters. 9.5 The service life of the hood is 10 years. MANUFACTURER'S ADDRESS: LLC «MODUL ITP», Ukraine Ternopil, str. Podilska, 46 index: 46400 phone number (0352) 52-21-02 e-mail: info@eleyus.com www.eleyus.com... - Page 18 Рис.9 Принципова електросхема витяжки «ULTRA 1200 m 3 /h» Electrical schematic diagram of the sensor extractor hood «PRIMA 1200 LED»...
- Page 19 МОЖЛИВІ НЕПОЛАДКИ ВИТЯЖКИ POSSIBLE MALFUNCTIONS OF YHE EXTRACTOR HOOD Витяжка не працює Extractor hood does not work. Не горить лампа The lamp does not light. Зменшилася продуктиність витяжки Reduced performance of the extractor hood. Витяжка працює гучніше The extractor hood began to work louder.
-
Page 20: Certificate Of Acceptance And Sale
10. СВІДОЦТВО ПРО ПРИЙМАННЯ ТА ПРОДАЖ CERTIFICATE OF ACCEPTANCE AND SALE Витяжка вентиляційна кухонна Kitchen ventilation hood З МЕХАНІЧНИМ ПЕРЕМИКАЧЕМ WITH MECHANICAL SWITCH ULTRA 1200 ВВК-01.6Ф4Д1 CH 01-60-TB4-LED STR-690 відповідає і визнана придатною до експлуатації ДСТУ EN 60335-2-31:2015 Match and consignment prior to operation Дата...
