Fnirsi WMT Manual

Fnirsi WMT Manual

Inductive wood moisture meter
Hide thumbs

Advertisement

Table of Contents

WMT-10
感应式木材水分检测仪
Inductive Wood Moisture Meter

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WMT and is the answer not in the manual?

Questions and answers

Related Manuals for Fnirsi WMT

Summary of Contents for Fnirsi WMT

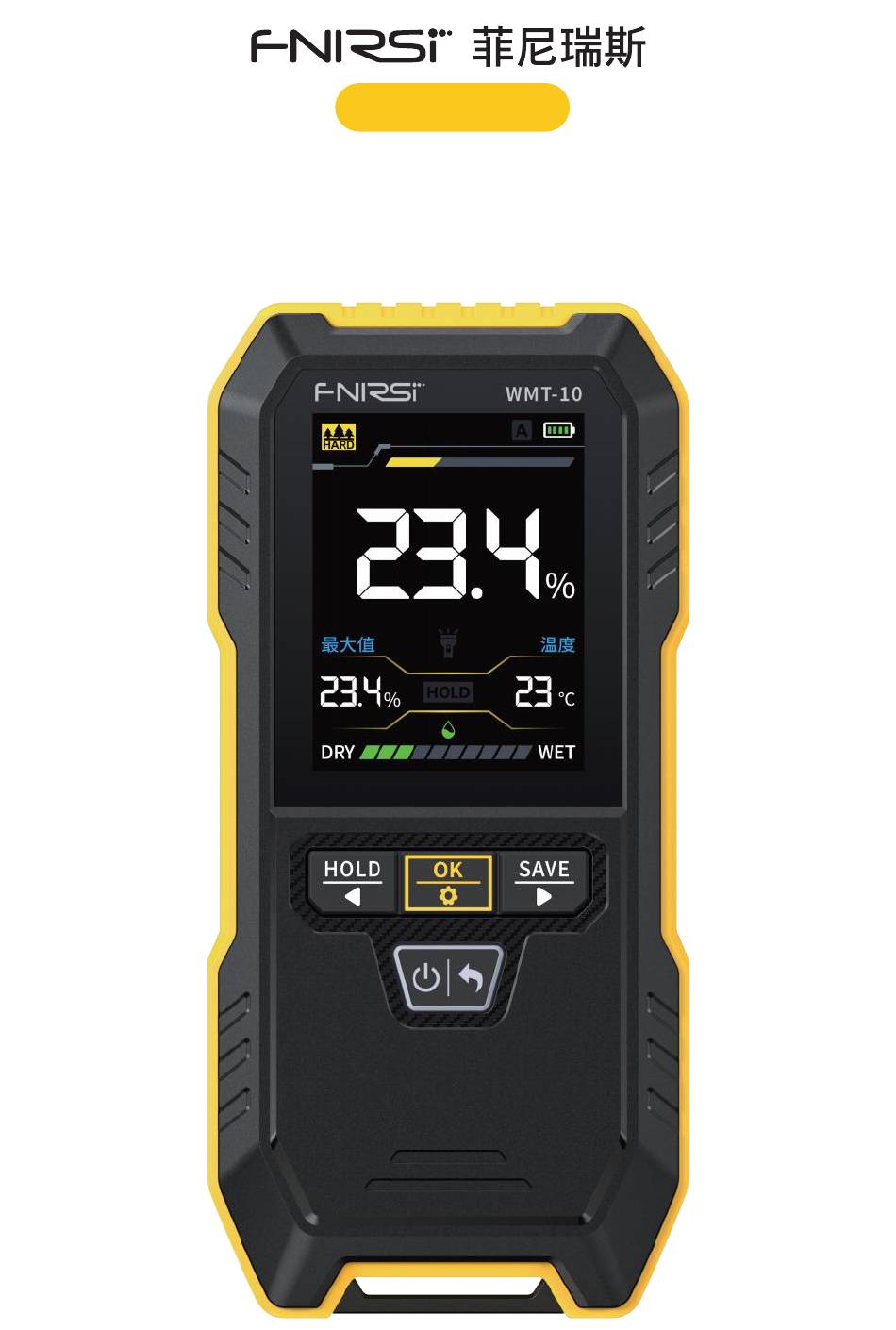

  • Page 1 WMT-10 感应式木材水分检测仪 Inductive Wood Moisture Meter...
  • Page 3 目 录...
  • Page 4 CATALOG...
  • Page 5 用户须知 ●本手册详细介绍了产品的使用方法、 注意事项以及相关事项， 在使用产 品之前， 请详细阅 读手册， 以便发挥产品的最佳性能。 ●不要在易燃、 易爆的环境中使用仪器。 ●仪器更换的废旧电池和报废的仪器不可与生活垃圾一同处理请按国家 或者当地的相关 法律规定处理。 ●当仪器出现任何质量问题或者对使用仪器有疑问时， 可联系 “菲尼瑞斯 -FNIRSI” 在线客服或厂家， 我们将在第一时间为您解决。 一、 产品简介 “WMT-10” 感应式木材水分检测仪采用2.4英寸高清彩屏， 旨在帮助木材 加工行业和木材使用者精确测量木材的湿度。 该产品支持硬木、 软木、 粉 墙、 砖墙四种测量模式， 同时具备数据保存和查看功能， 为用户提供便捷 的数据管理和分析体验。 其简单操作、 便捷管理和准确测量使其成为木材 行业的理想选择， 有助于提高生产效率和产品质量。...
  • Page 6 二、 面板介绍 复位键 屏幕显示 按键区域 充电提示灯 供电/ 数据传输口...
  • Page 7 界面 按键 按键方式 功能 开机 短按 设置界面 返回上一页面 长按 关机 主界面 HOLD 短按 设置界面 向左向上选择 长按 主界面 切换模式 短按 设置界面 确认键 进入设置界面 长按 主界面 数据保存 短按 设置界面 向右向下选择作用 长按 主界面 打开/关闭手电筒...
  • Page 8 三、 参数介绍 款式 WMT-10 屏幕 2.4寸 显示分辨率 0.1% 最大感应深度 17mm 感应器尺寸 40.5x40.5 （ mm） 工作温度 0~40℃ 粉墙： 0~25% 砖石： 0~43% 测量范围 软木： 0~75% 硬木： 0~75% 最大测量范围 0~75.0% 误差范围 ±1.5%...
  • Page 9 四、 操作说明 4.1 主界面 测试模式： 粉墙/混泥土墙/软木/硬木 按键区域 电量显示 测量范围进度条 测试数据值 手电筒状态 测试最大值 温度显示 锁屏状态 湿度报警状态...
  • Page 10 4.2 测试模式 在主页面通过短按 OK 键进行切换模式 粉墙测试模式 混泥土墙测试模式 软木测试模式 硬木测试模式...
  • Page 11 4.3 湿度报警对照表 干 适中 湿 水分含水量等级 粉墙 <8% 8%-12% >12% 混泥土墙 <13% 13%-21% >21% 软木 <20% 20%-26% >26% 硬木 <12% 12%-16% >16% 4.4 湿度报警 绿色:水分低 （干） 黄灯： 水分一般(中) 红色： 水分高 （湿）...
  • Page 12 4.5 数据保存 在主页面短按 SAVE 键保存数据,主页面显示数据已保存 测量记录查看： ●在主页面长按 OK 键进入设置页面 ●短按 OK 键， 画面进入高亮页面 ●通过 和 进行翻页查看 ●最多可以记录30条测量记录 ●超过30条将会自动覆盖前面的测量数据 ●短按 键进行返回上一层页面 测量记录 软木 23.5% 硬木 16.3% 粉墙 18.6% 硬墙 36.4% 数据保存界面 数据查看界面...
  • Page 13 4.6 自动关机 在设置页面短按 键进行设置选择 ●短按 OK 键， 画面进入高亮页面 ●通过 和 进行时间选择 ●再次短按 OK 键， 进行选择确定 ●短按 键进行返回上一层 4.7 亮度/声音设置 在设置页面短按 键进行设置选择 ●短按 OK 键， 画面进入高亮页面 ●通过 和 进行声音/亮度选择 ●再次短按 OK 键， 选项进入高亮 页面 ●通过 和 进行大小调节 ●短按 键进行返回上一层...
  • Page 14 4.8 语言设置 在设置页面短按 键进行设置选择， 目前仅支持中/英文切换 4.9 恢复出厂设置 在设置页面短按 键进行设置选择 注意 恢复出厂设置之后， 所有数据将 被删除恢复到默认设置...
  • Page 15 4.10 手电筒开关 在主页面长按 键， 将开启手电筒,再次长按 键， 将关闭手电筒 开启状态 关闭状态 4.11 HOLD数据保持锁定操作 在主页面短按 键， 将会锁定当前测量结果， 再次短按 键， 将解 除锁定状态 锁定状态 解除锁定状态 在锁定状态下， 切换测试模式/ 进入设置页面操作都会自动解除锁定状态...
  • Page 16 4.12 充电提示灯 充电中显示红灯， 充满则显示绿灯 五、 固件升级 ●在关机状态下长按 和 键进入固件升级页面 ●使用带有数据传输的数据线接入设备和电脑 ●电脑将会自动出现弹窗文件夹， 将在官方下载的固件版本复制进弹窗 文件夹即可 ●固件升级完成将会自动重启 六、 注意事项 ●不要让仪表碰到水或任何具有腐蚀性的液体, 以免损坏仪表； ●若材料表面有水滴或污物， 请将表面擦干净之后再进行测定； ●传感器下方， 不得有手和金属等物， 否则会造成测量误差； ●由于水分在被测物体内的不均匀分布， 同一被测物体的不同面所含的 水分也不同， 因此， 所测出的结果也会不同； ●请使用说明书规格范围内的电压进行充电； ●USB固件升级禁止拖入除发布固件以外的文件， 否则极可能造成不可 以恢复之后果。...
  • Page 17 七、 生产信息 产品名称： 感应式木材水分检测仪 品牌/型号： FNIRSI/WMT-10 服务电话： 0755-28020752 生产商： 深圳市菲尼瑞斯科技有限公司 网址： www.fnirsi.cn 地址： 广东省深圳市龙华区大浪街道伟达工业园C栋西边8楼 执行标准： GB/T 1927.4-2021...
  • Page 18 We will promptly assist you with a solution. 1. Product Introduction "The 'WMT-10' inductive wood moisture meter features a 2.4-inch high-definition color screen, designed to assist the wood processing industry and wood users in accurately measuring the moisture content of wood.

  • Page 19: Panel Introduction

    2. Panel Introduction Reset Button Screen Display Keypad Area Charging Indicator Light Power/ Data Transfer Port...
  • Page 20 Button Interface Button Function Operation Power On Short Press Settings Interface Return to Previous Page Long Press Power Off Main Interface HOLD Short Press Settings Interface Select Left/Up Long Press Main Interface Switch Mode Short Press Settings Interface OK/Confirm Enter Settings Interface Long Press Main Interface Data Save...

  • Page 21: Parameter Introduction

    3. Parameter Introduction Model WMT-10 Screen 2.4 Inch Display Resolution 0.1% Maximum Sensing Depth 17mm Sensor Size 40.5x40.5 （ mm） Operating Temperature 0~40℃ Plaster Wall: 0~25% Brick Wall: 0~43% Measurement Range Softwood: 0~75% Hardwood: 0~75% Maximum 0~75.0% Measurement Range Error Range...
  • Page 22 4. Operation Instructions 4.1 Main Interface Test mode: Plaster wall/Concrete wall/Cork/Hardwood Button Area Battery Display Measurement Range Progress Test data values Flashlight status Temperature Maximum test display value Screen lock status Humidity alarm status...
  • Page 23 4.2 Test Mode Switch modes on the main screen by short-pressing the OK button. Plaster Wall Test Mode Concrete Wall Test Mode Cork Test Mode Hardwood Test Mode...
  • Page 24 4.3 Humidity Alarm Reference Table Moderate Moisture Content Level Plaster Wall <8% 8%-12% >12% Concrete Wall <13% 13%-21% >21% Cork <20% 20%-26% >26% Hardwood <12% 12%-16% >16% 4.4 Humidity Alarm Green Yellow Low moisture Moderate moisture High moisture (Dry) (Moderate) (Wet)
  • Page 25 4.5 Data Saving Press the SAVE button on the main screen to save data. The main screen will display "Data Saved" once saved. Viewing Measurement Records: ●Long-press the OK button on the main screen to enter the settings page. ●Short-press the OK button to highlight the screen. ●Use the ◀...
  • Page 26 4.6 Automatic Shutdown On the settings page, press the button to enter the setting selection. ●Press the OK button briefly to highlight the screen. ●Use the ◀ and ▶ buttons to select the time. ●Press the OK button again to confirm the selection.
  • Page 27 4.8 Language Settings On the settings page, press the button to enter the setting selection. Currently, only support Chinese/English switching. 4.9 恢复出厂设置 On the settings page, press the button to enter the setting selection. Note After performing a factory reset, all data will be deleted and restored to default settings.
  • Page 28 4.10 Flashlight Switch Long-press the button on the main screen to turn on the flashlight. Long-press the button again to turn off the flashlight. 开启状态 关闭状态...

  • Page 29: Firmware Upgrade

    4.11 HOLD Data Hold Lock Operation Press the button briefly on the main screen to lock the current measurement result. Press the button briefly again to unlock. Lock Status Unlock Status 4.12 Charging Indicator Light While charging, the red light will be displayed. When fully charged, the green light will be displayed.

  • Page 30: Production Information

    firmware, as this may lead to irreparable consequences. 7. Production Information Any FNIRSI's users with any questions who comes to contact us will have our promise to get a satisfactory solution +an extra 6 months warranty to thanks for your support! By the way, we have created an interesting community, welcome to contact FNIRSI staff...
