Exsys EX-1316HMV User Manual

EX EX- EX - - 1316HMV 1316HMV 1316HMV
JUMPER EINSTELLUNG & ANSCHLÜSSE:
12 Volt Buchse: +7V ~ 40V Terminal Block:
ACHTUNG !!!
Verwenden Sie nur
das Original Netzteil !!!
+7V ~ 40V
DB 9M:
Seriell 9 Pin D-SUB Stecker
Pin Signal Pin
1 CDC 4
2 RXD 5
3 TXD 6
USB B-Buchse:
USB 2.0 B-Buchse
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
HARDWARE INSTALLATION:
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1316HMV
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computer-
systems.
1. Schließen Sie das mitgelieferte Kabel an der USB B-Buchse des EX-1316HMV an
und verschrauben Sie es.
2. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten Kabels mit der A-
Buchse an Ihrem PC.
TREIBER INSTALLATION:
Windows XP/ Vista/ 7 (32&64-bit)/ 2000/ Server 2003 & 2008:
Windows erkennt automatisch einen neuen „FT232R USB UART". Legen Sie die Treiber
CD in Ihr CD-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen Sie nicht automatisch nach
dem Treiber suchen. Sondern geben Sie folgenden Pfad manuell in das Feld "Quelldatei
Pfad etc." ein. Die Treiber liegen in dem Verzeichnis
"D:\USB_to_IO\FTDI\(32_64bit)Win7_XP_Vista_2008_2008R2_2003_2000".
ÜBERPRÜFEN DES INSTALLIERTEN TREIBERS:
Klicken Sie auf Start< >Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" neue Einträge „USB Serial Port (COM5) bis (COM8)" und unter
„Universeller Serieller Bus Controller" den Eintrag „USB Serial Converter" sehen.
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
INSTALLATION DER PERIPHERIEGERÄTE:
Die Seriellen Ports der USB Module, können nun auf die maximale Baudrate von
115.2Kbaud eingestellt werden. Indem man z.B. den >USB Serial Port (COM3)< öffnet.
Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stoppbits usw. eintragen.
Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die gleichen Einstellun-
gen können auch für die restlichen COM Ports eingestellt werden.
ÄNDERN DER COM ADRESSE (NICHT UNTER 98 & ME):
Öffnen Sie den Gerätemanager und klicken Sie z.B. auf >COM3<
>Anschlusseinstellung< und >Erweitert<. Sie können dann zwischen COM3 und
COM256 wählen!
2
Deutsch Deutsch Deutsch EX EX EX- - - 1316HMV 1316HMV 1316HMV
TREIBER INSTALLATION:
Windows 98/ 98SE/ ME:
Windows findet einen neuen "FT232R USB UART". Legen Sie die Treiber CD in Ihr CD
-ROM Laufwerk ein (z.B. Laufwerk D:). Lassen sie nicht automatisch nach dem Treiber
suchen. Geben sie "D:\USB_to_IO\FTDI\Win98_ME" in das Feld "Quelldatei Pfad etc."
ein.
GND (Ground) ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" neue Einträge „USB Serial Port (COM5) bis (COM8)" und unter
„Universeller Serieller Bus Controller" den Eintrag „USB Serial Converter" sehen.
Signal Pin Signal
Wenn Sie diese oder ähnliche Einträge sehen, sind die USB Module korrekt installiert.
DTR 7 RTS
INSTALLATION DER PERIPHERIEGERÄTE:
GROUND 8 CTS
Die Seriellen Ports, der USB Module können nun auf die Maximale Baudrate von
DSR 9 RI
115.2Kbaud eingestellt werden. Indem man z.B. den >USB Serial Port (COM3)< öffnet.
Nun können Sie die verschieden Angaben wie z.B. Baudrate, Stoppbits usw. eintragen.
Die Baudrate darf nicht über 115'200 Baud eingestellt werden. Die gleichen Einstellun-
Achtung!
gen können auch für die restlichen COM Ports eingestellt werden.
Stecker nie umge-
kehrt oder mit
LINUX:
Gewalt einstecken.
Es gibt für diese Karte Linux Treiber. Die Treiber befinden sich im Verzeichnis
"D:\USB_to_IO\FTDI\Linux x86_64" auf der Treiber CD. Sie werden unter den meisten
Linux Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen
sehr voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung
zur Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für USB Ports
ihrer Linux Version.
MAC:
Es gibt für diese Karte MAC Treiber. Die Treiber befinden sich im Verzeichnis
"D:\USB_to_IO\FTDI\MAC OSX oder Mac_OS_9_8" auf der Treiber CD. Sie werden
unter den meisten MAC OS Versionen unterstützt. Da sich die einzelnen Versionen
voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung zur
Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für USB Ports
Ihrer MAC OS Version.
REINIGUNG:
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht
faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-
lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
nasses Tuch!
Deutsch Deutsch Deutsch

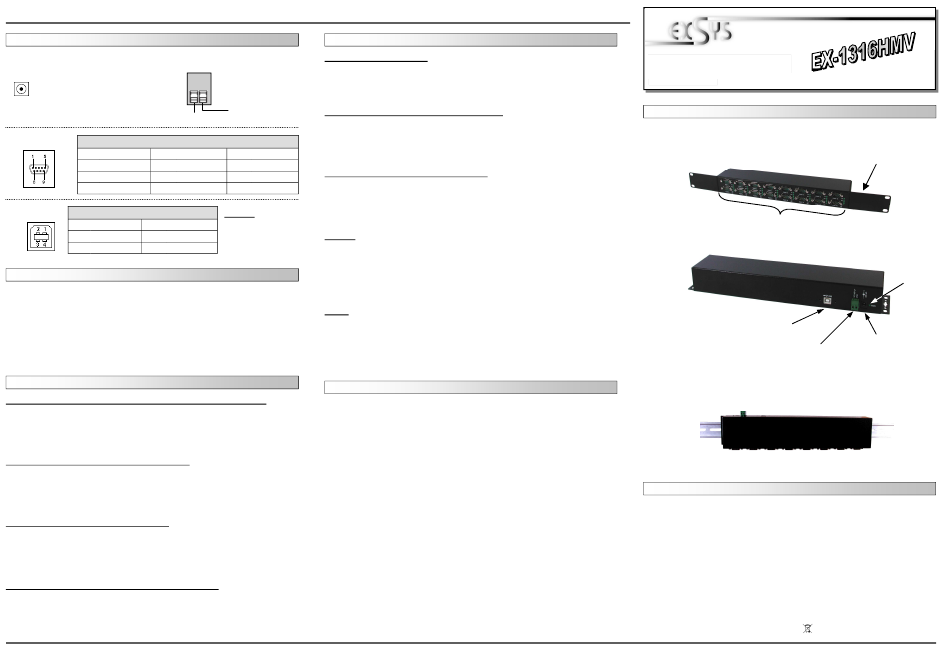

LAYOUT:
DESCRIPTION & TECNICAL INFORMATION:
The EX-1316HMV is a plug & play high-speed USB 2.0 to Serial module for USB 2.0
ports with 16 Serial RS-232 9 pin connectors. It provides each 16 ports for devices and
1 uplink USB port for PC. The USB to Serial modules design utilizes the Chip-Set FTDI
with 16C550 UART which incorporates the latest in high speed interface technology. It is
not possible to change the address or IRQ settings manually, they will be obtained
automatically by the system (BIOS) and operating system. The EX-1316HMV provides
USB connector with screw lock additionally.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-1316HMV, Driver CD, Manual, USB cable
Certificates:
3
User Manual User Manual
Vers. 1.1 / 25.01.12
Front:
Metal bracke for install in a 19" Rack
S1-S16: 9 pin Serial RS-232 connector
Back:
USB B-Port
with screw lock
connector
+7V ~ 40V
Power Connector
Installation to Din-Rail:
USB 2.0
WIN 9.x/ ME/ 2000/ XP/ Server 2003 & 2008/ Vista/ 7/ Linux/ MAC
16x 9 pin RS-232 connector, 1x USB B-Port,
1x 12V Power connector, 1x 7V to 40V Power (Terminal Block)
CE / FCC / RoHS / WEEE CE CE CE DE97424562 / WHQL
4
Operation LED
12V Power connector
