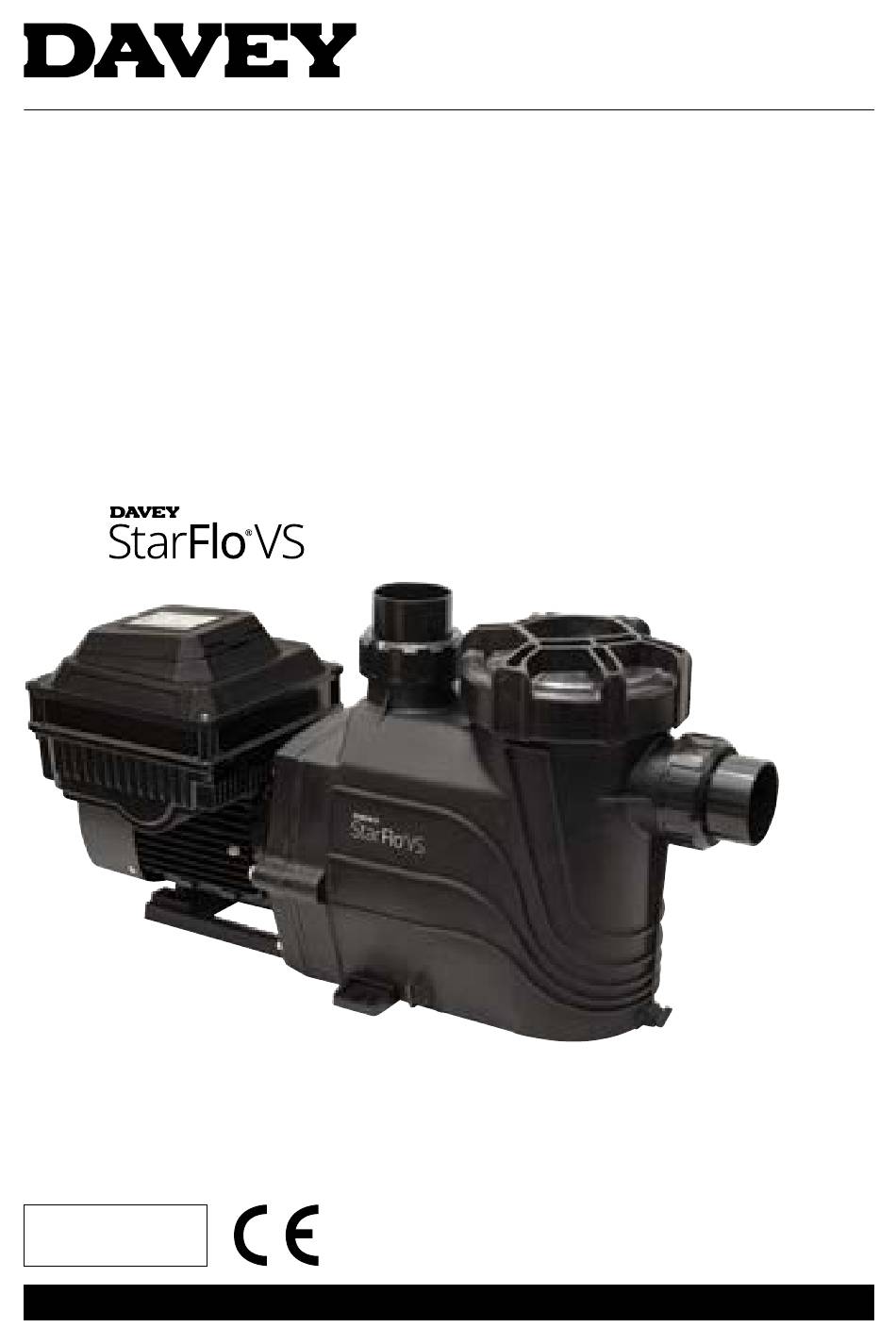

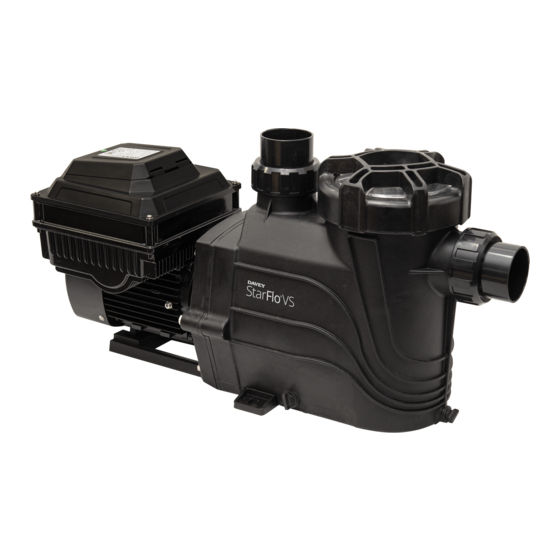

Variable Speed Pool Pump
DSF250VSCE & DSF420VSCE
Installation and Operating
Instructions
IMPORTANT
Please read carefully
Please pass these instructions on to the owner of this equipment once the product has been installed.
– English
– Deutsch
– Italiano
– Nederlands
– Português
– Español
– Français
daveywater.com
