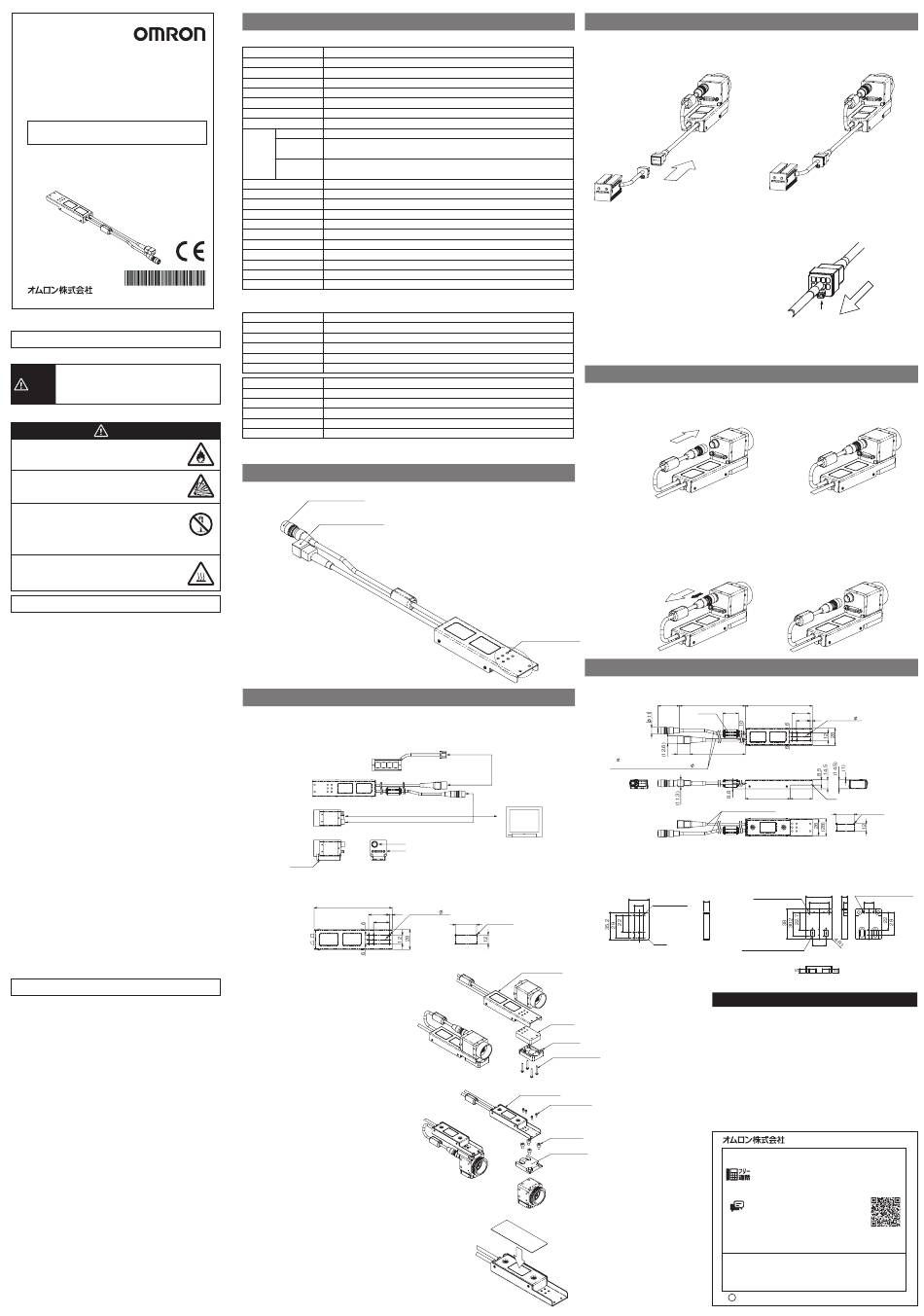

Omron FL Series Instruction Sheet

FL-TCC1
形
画像処理専用照明FLシリーズ
カメラ取付照明コントローラ
取扱説明書
このたびは， 本製品をお買い上げいただきま して， まこ とにありがと う ございます。
ご使用に際しては， 次の内容をお守り く ださい。
・ 電気の知識を有する専門家がお取扱いく ださい。
・ この取扱説明書をよく お読みになり， 十分にご理解のう え， 正し く ご使用く ださい。
・ この取扱説明書はいつでも参照でき るよ う に大切に保管してく ださい。
* 2 1 7 4 5 4 4 -
2011-2025
© OMRON Corporation All Rights Reserved.
安全上のご注意
● 警告表示の意味
正しい取扱いをしなければ、この危険のため
注意
に、時に軽傷・中程度の傷害を負ったり、あ
るいは物的損害を受ける恐れがあります。
●警告表示
注意
故障や発火の恐れがあります。
定格電圧を越えて使用しないでください。
破裂の恐れがあります。
AC電源では絶対に使用しないでください。
分解すると、高い電圧の部分があり、感電の恐
れがあります。また高温でやけどのおそれがあ
ります。
本体の分解、修理、改造、加圧変形、焼却など
は絶対にしないでください。
万一の場合、軽い火傷の恐れがあります。
動作中や電源を切った直後は、ケースが大変熱く
なっており、ケースに触れないでください。
安全上の要点
以下に示すような項目は安全を確保する上で必要なことで
すので必ず守ってください。
■設置環境について
・引火性、爆発性ガスの環境では使用しないでください。
・操作や保守の安全を確保するため、高電圧機器や動力
機器から離して設置してください
・本体を周辺装置の導通部（金属部）と接触させないで
ください。
・周辺装置との距離を十分に取って御使用ください。
・本体と周辺装置の導通部（金属部）との接触の危険が
ある場合は同梱の絶縁シートにより保護してください。
■取付
・高圧線、動力線と当製品の配線は別配線としてくださ
い。
・取付において、ネジの締め付けは確実に行ってくださ
い。
締付けトルク M4 : 1.2N・m M2 : 0.15N・m
・ケーブルを脱着するときは必ずコントローラの電源を
切ってください。
・通電中、常温環境下で約70℃程度の高温になる場合が
ありますので、本商品に直接触れずに、耐熱手袋を着
用してください。
・専用のカメラ・ケーブルを使用してください。
・カメラおよび照明ケーブル配線時の曲げ半径は15mm以
上としてください。
・電源線を他の機器と共用しないでください。
■その他
・原子力や人命に関わる装置などの安全回路には使用し
ないでください。
・本体の分解、修理、改造、加圧変形、焼却などは絶対
にしないでください。
・廃棄するときは、産業廃棄物として処理してください。
・万が一、異常を感じたときには、すぐに使用を中止し、
電源を切った上で、当社支店・営業所までご相談くだ
さい。
使用上の注意
製品が動作不能、誤動作、または性能・機器への悪影響を
防ぐため、以下のことを守ってください。
■設置場所について
次のような場所には設置しないでください。
・周囲温度が定格の範囲を越える場所
・温度変化が急激な場所
・相対湿度が35〜85%RHの範囲を超える場所
・腐食性ガス、可燃性ガスがある場所
・塵埃、塩分、鉄粉がある場所
・振動や衝撃が直接加わる場所
・強い外乱光（レーザ光、アーク溶接光など）があたる場
所
・直射日光があたる場所や暖房器具のそば
・水、油、化学薬品の飛沫がある場所
・強磁界、強電界がある場所
■保守点検について
・操作・保守の安全性を確保するため、高圧機器や動力機
器から離して設置してください。
・本体やケーブルの着脱を行う場合は、必ずコントローラ
の電源を切ってから作業をしてください。
・清掃には、シンナー、ベンジン、アセトン、灯油類は使
用しないでください。
■電源および配線について
・照明を接続し、本製品のカメラケーブルを配線後に電源
を供給してください。
・照明ケーブル延長時は必ず専用の延長ケーブル（FL-XC
□/FL-XC□R）をご使用ください。
・専用品以外のケーブルを使用した場合は故障あるいは誤
動作の原因となります。
1． 定格/性能
■照明コントローラの定格/性能
商品名 カ メ ラ取付照明コ ン トローラ
商品形式 形FL-TCC1
入力電圧 適合カメラより供給
適合カメラ 形FH-Sシリーズ、形FZ-Sシリーズ
適合コントローラ 形FHシリーズ
消費電力 最大10W、 0.9A （FL-TCC1本体と照明部の合計値）
出力チャンネル数 1
適合照明 形FL-□シリーズ
調光方式 調光機能 PWM周波数：100KHz 調光ステップ：255段階（コントローラより設定）
トリガ発光 コントローラからのトリガ入力タイミングに同期して発光
（シャッター速度に合わせて自動設定）
トリガ発光 Ton:30μs以下（Max時･トリガディレイμs）
遅れ時間 Toff:10μs以下(Max時)
外部インタフェイス 専用通信コネクタ
耐電圧 AC300V 50/60Hz 1分間
絶縁抵抗 0.5MΩ（250Vメガにて）
周囲温度 動作時：0〜＋50℃、保存時：−15〜＋60℃（ただし、氷結、結露しないこと）
周囲湿度 動作時・保存時：35〜85%RH（ただし、結露しないこと）
振動（耐久） 10〜55Hz （複振幅0.7mm） X, Y, Z各方向 80分
衝撃（耐久） 150m/s 2 6方向 各3回（上下・左右・前後）
材質 筐体：SPCC、ケーブル：PVC
質量 約110g
保護構造 IP20（IEC60529)
付属品 取扱説明書、絶縁シート、取付用ネジ（M2×6mm）×4個
2 G *
■オプション品の定格/性能
商品名 カ メ ラ取付用スペーサ （別売）
商品形式 形FL-TCC1-XSP
適合カメラ 形FZ-S/SC/S2M/SC2M/SF/SFC/SP/SPC他 （注1）
材質 ABS
質量 本体 ： 約10g
付属品 取付用ネ ジ （M2×16mm） ×4個
商品名 カ メ ラ取付用アタ ッ チメ ン ト （別売）
商品形式 形FL-TCC1-XAT
適合カメラ 形FH-SM/SC/SM02/SC02/SM04/SC04/SM12/SC12､形FZ-S5M2/SC5M2/SH/SHC他 （注1）
材質 アルミ ニウム
質量 本体 ： 約20g
付属品 取付用ネ ジ （M4六角×6mm） ×4個
注１．対応形式詳細は弊社販売担当者にご確認ください。
2． 各部の名称とはた ら き
専用通信コネクタ
カメラを接続します。
照明接続用コネクタ
照明を接続します。
3． 設置について
■基本構成
下記に基本構成を示します。（下記はシステム構成例です。）
照明コントローラ
上面
カメラ
カメラ台座
側面
■ネジ（同梱）による取付け
Ｍ２ネジによる４箇所固定により固定することが出来ます。
108.2
■カメラヘの取り付け①
カメラ取付用スペーサ形FL-TCC1-XSP（別売）を
用いて取り付けができます。対応機種はオプション
品の定格/性能で確認してください。
カメラからカメラ台座（カメラに標準添付）をはず
し、カメラとカメラ台座の間にカメラ取付用スペー
サ、照明コントローラを図のように入れ、Ｍ2ネジ
（カメラ取付用スペーサに同梱）で固定できます。
カメラ台座により機器への取り付けができます。
■カメラヘの取り付け②
カメラ取付用アタッチメント形FL-TCC1-XAT（別
売）を用いて取り付けができます。対応機種はオプ
ション品の定格/性能で確認してください。
カメラの台座以外の面にカメラ取付用アタッチメン
トを図のようにＭ4ネジ（カメラ取付用アタッチメン
トに同梱）で固定し、カメラ取付用アタッチメント
に照明コントローラをM２ネジ（照明コントローラ
に同梱）で固定してください。
■絶縁シートの貼付
本体と周辺装置の導通部（金属部）が接触する場合、機器が
故障する恐れがあります。本体と周辺装置の導通部（金属
部）が接触する恐れがある場合は絶縁シートの剥離紙を剥が
し、図の面に貼り付けて下さい。
周辺装置との距離を十分に取り、本体と周辺装置の導通部
（金属部）が接触する恐れがない場合は絶縁シート貼付の必
要はありません。
取付穴8点
（カメラ固定
兼 製品設置用）
照明側コネクタ
照明
照明接続用コネクタ
専用通信コネクタ
カメラケーブル
コントローラ
拡張コネクタ
カメラケーブル接続コネクタ
29 3.7 (取付穴) 8- 2.5
22
22 or 29
4-M 2ﾀｯﾌﾟ
取付穴加工寸法
照明コントローラ
照明コントローラ
4． 照明との接続について
■取付け
「照明側コネクタ」と「照明接続用コネクタ」の内部の凹凸部分を合わせ、カチッと音がするまで差し込み
ロックします。
■取外し
「照明接続用コネクタの突起部分」を矢印←の方向に押さえながら、まっすぐに引っ張ります。
【注意】
取り外し時に、ケーブルを握って無理な力でひっぱら
ないでください。断線の原因になります。
【重要】
・コネクタ内の端子には触れないで下さい。故障の原
因になります。
■ケーブルの延長
照明と照明コントローラの間を延長したい場合は延長ケーブル形FL-XC□/FL-XC□R（別売）を使用してく
ださい。
5． カメ ラとの接続について
■取付け
「カメラ側拡張コネクタ」と「専用通信コネクタ」の内部の凹凸部分を合わせ、カチッと音がするまで差し
込みロックします。
■取外し
「専用通信コネクタ」を矢印←の方向に押さえながら、まっすぐに引っ張ります。
【注意】
取り外し時に、ケーブルを握って無理な力でひっぱらないでください。断線の原因になります。
【重要】
・コネクタ内の端子には触れないで下さい。故障の原因になります。
6． 外形寸法図
■照明コントローラ
(35) 200
ﾌｴﾗｲﾄｺｱ
(21)
167
2- 4 , 6芯
2
(導体断面積：0.05mm /絶縁体径： 0.38)
ｹｰﾌﾞﾙ最小曲げ半径R15
■オプション品
カメラ取付用スペーサ形FL-TCC1-XSP（別売）
25.6
8
(取付穴)8- Ø2.5
12
4-C2
カメラ
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
カメラ取付用
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
スペーサ
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
カメラ台座 (a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
Ｍ２ネジＸ１６ｍｍ
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
(d) カタログ等に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 本カタ ログ等記載の商品は自動車 （二輪車含む。 以下同
Ｍ２ネジＸ６ｍｍ
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載用
商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタログ､データ シー ト等最新版
のカタ ログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
Ｍ４六角ネジ
Ｘ６ｍｍ
カメラ取付用
アタッチメント
カメラ
A
108.2
(25)
29
22 3.7 (取付穴) 8- 2.5
72.5 (35.7)
2-C2
22 or 29
4-M 2 ﾀｯﾌﾟ
取付穴加工寸法
カメラ取付用アタッチメント形FL-TCC1-XAT（別売）
33 8 (ｺﾝﾄﾛｰﾗ取付穴)4-M2 ﾀｯﾌﾟ
(ｶﾒﾗ取付穴)2-Ø4.5
25 5 12
16.8
(ｶﾒﾗ取付穴)2- Ø4.5 長円穴
（単位：mm）
