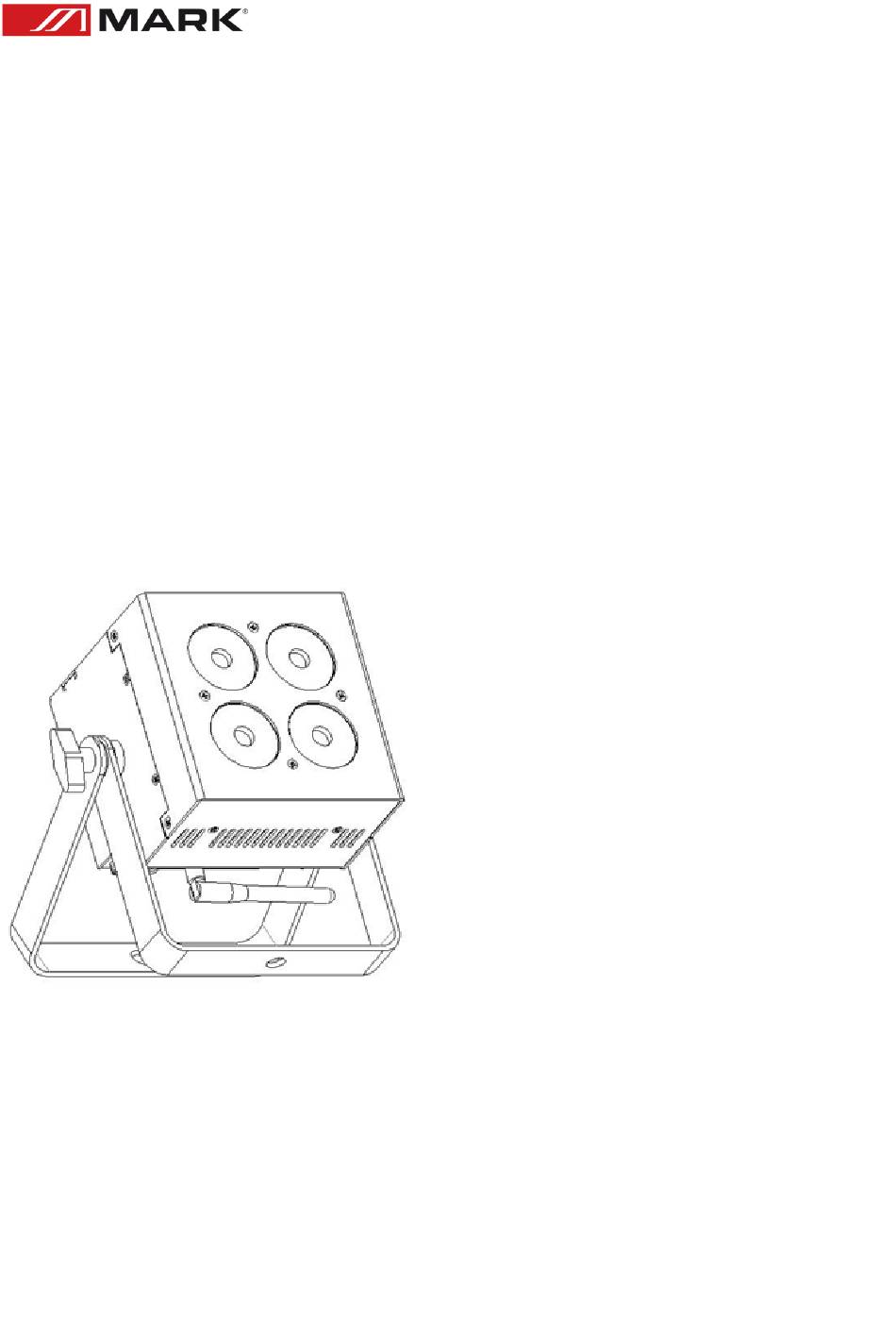

  • Page 1 MKL BAT 48 User Manual – Version 1.0...

  • Page 2: Important Safety

    9. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point where they exit from the apparatus. 10. Only use attachments/accessories specified by MARK. 11. Unplug this device during lightning storms or when unused for long periods of time.

  • Page 3: Installation

    OVERVIEW MKL BAT 48 is a light effect that takes advantage of LED technology to provide a light output with high brightness, rich colour, and high power. MKL BAT 48 has 4 RGBWA and UV 6-in-1 LEDs of 12W each, achieving a huge colour variety.

  • Page 4: Advanced Use

    The unit must be mounted on a bracket always using the correct holes in the handles and MKL BAT 48 screws that fit it perfectly. Always make sure the unit is securely attached to avoid vibrations and slipping during operation. Always make sure that the structure to which you are connecting the unit is secure and capable of supporting a weight of 10 times the weight of the unit.
  • Page 5 6 Channels Mode: VALUE FUNCTION 0 – 255 0 - 255 GREEN 0 - 255 BLUE 0 - 255 AMBER 0 - 255 WHITE 0 - 255 8 Channels Mode: VALUE FUNCTION 0 – 255 MASTER dimmer 0 - 255 0 - 255 GREEN 0 - 255...
  • Page 6 ADDRESS MODE Address Mode will enable you to set up the new DMX Address. To set up a new DMX address: Press <Addr> on the IRC Remote Press <+> or <-> to increase or decrease the DMX Address Value SOUND-ACTIVE MODE Sound-Active Mode will enable the product to respond to the music.
  • Page 7 Press <+> or <-> to increase or decrease the Fade speed of the program MANUAL COLOR MIXING MODE To manually control the RGBAW+UV Color Mixing: Press <R >, <G>, <B>, <A>, <W>, or <UV> to make color mixing. Note: To use the amber, white, or UV color options, the fixture must be capable of outstanding that corresponding color light.
  • Page 8 THE MENU PANEL The Control Panel There are 4 control buttons below the LED display which allow you to navigate through the various control panel menus. <ESC> Is used to navigate to the previous higher-level menu item. <DOWN> Scrolls through the menu items and numbers in descending order. <UP>...

  • Page 9: Troubleshooting

    3- Check if the fuse is not blown, if it is, change it with one that keeps the same technical features. If once the fuse is ok the device again blown it, please, don’t change it again, contact the MARK technical service.
  • Page 10 To prevent system errors, the last device in a DMX chain needs to be equipped with a terminating resistor (120 ohm, 1/4 Watt).

  • Page 11: Indicaciones De Seguridad

    9. Instale y sitúe el dispositivo con garras, abrazaderas o de forma soldada entre su base y la sujeción. 10. Únicamente utilice accesorios especificados por MARK. 11. Desenchufe el dispositivo si no va a ser utilizado en largos periodos de tiempo.

  • Page 12: Descripción General

    MKL BAT 48 es un efecto de luz que aprovecha la tecnología LED para proporcionar una salida de luz con gran brillo, riqueza de color y alta potencia. MKL BAT 48 cuenta con 4 LEDs RGBWA y UV 6 en 1 de 8W cada uno, consiguiendo una enorme variedad cromática.

  • Page 13: Instalación

    MKL BAT 48 puede configurarse de diferentes formas a través de su panel. Dispone de una serie de iconos con sus propios menús. Utilice los botones ARRIBA y ABAJO para navegar entre estos iconos.
  • Page 14 VALOR FUNCIÓN 0 - 255 Color 0 - 255 Saturación 0 - 255 Valor 6 Channels Mode: VALOR FUNCIÓN 0 – 255 ROJO 0 - 255 VERDE 0 - 255 AZUL 0 - 255 AMBAR 0 - 255 BLANCO 0 - 255 8 Channels Mode: VALOR FUNCIÓN...
  • Page 15 MANDO A DISTANCIA POR INFRARROJOS (IRC) Nota: Asegúrese de apuntar el mando a distancia IRC directamente al receptor del producto. MODO DIRECCIÓN (Address) El modo de dirección le permitirá configurar una dirección DMX. Para configurar una nueva dirección DMX: Pulse <Addr> en el IRC Remote Pulse <+>...
  • Page 16 El Modo Automático le permitirá ejecutar los programas automáticos en los dispositivos. Para activar el modo Automático: Pulse <Auto> en el IRC Remote Pulse <+> o <-> para aumentar o disminuir la velocidad del programa MODO FADE El modo Fade le permitirá ejecutar los programas automáticos de fundido. Para activar el modo Fade: Pulse <Fade>...
  • Page 17 y (9) para establecer un color. 0 - Rojo 1 - Verde 2 - Azul 3 - Ámbar 4 - Blanco 5 - UV 6 - Amarillo 7 - Magenta 8 - Naranja 9 – Rosa EL PANEL DE MENÚS El panel de control Debajo de la pantalla LED hay 4 botones de control que permiten navegar por los distintos menús del panel de control.
  • Page 18 Address Ajuste de dirección 001 - 512 Channel 4 modos de canales 3 / 6 / 8 / 11 Slave Master / Slave Auto Cambio de velocidad Auto Chase 1 - 15 Fade Velocidad Automática de Fundido 1 - 15 Color Presets de Colors 1 - 32 Sound...
  • Page 19 5- Si usted no puede determinar la causa de los problemas que presenta la unidad, no la desmonte o intente reparar por sí mismo ya que perderá la garantía. 6- Devuelva la unidad a servicio técnico de MARK. Si no responde el protocolo DMX Posibles problemas: Verifique que el cable de conexión DMX está...
