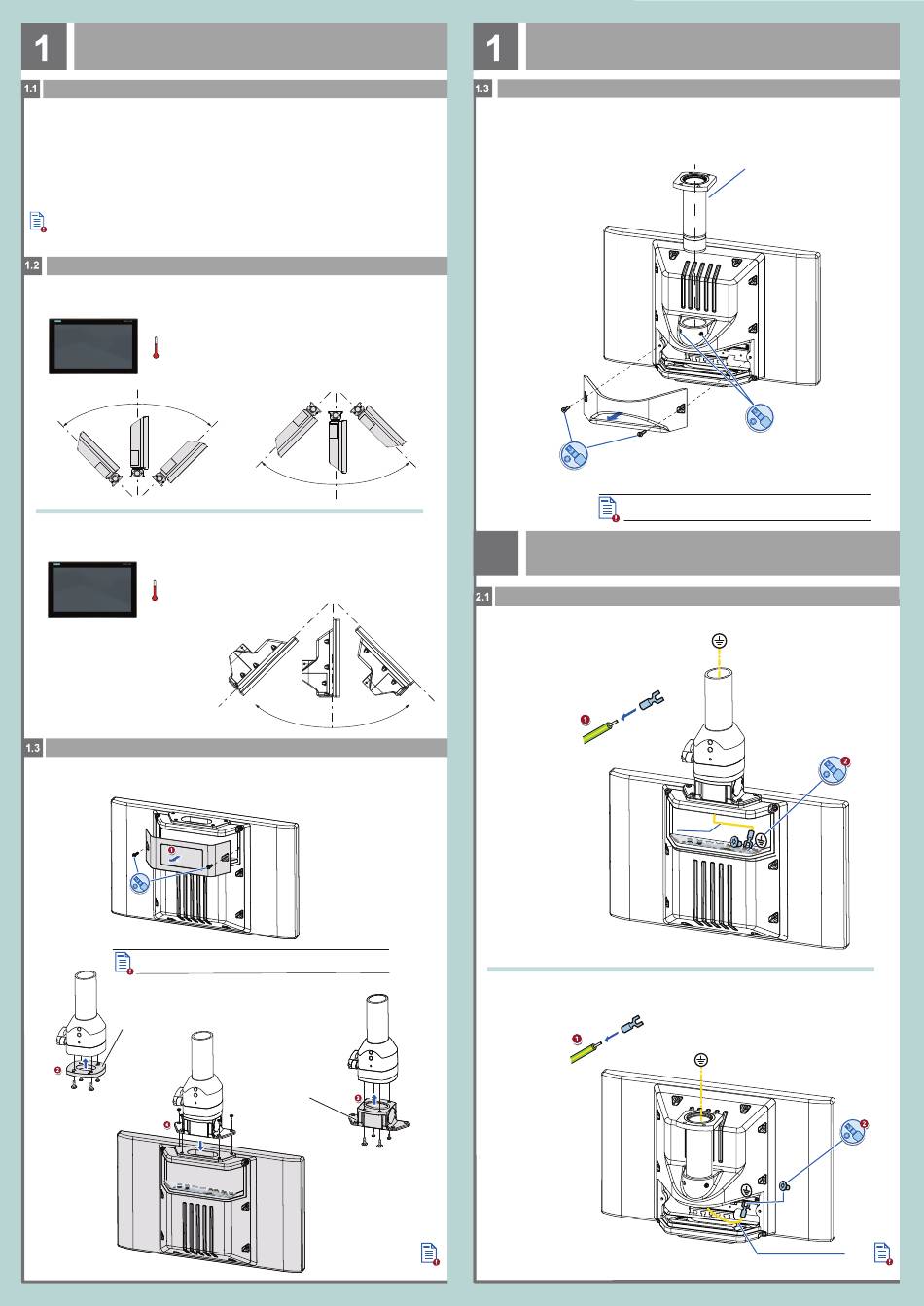

Siemens SIMATIC IPC277G PRO Quick Install Manual

Gerät einbauen
Mounting the device
Vor Einbau und Inbetriebnahme – Before mounting and commissioning
WICHTIG: Beachten Sie alle dem Gerät beiliegenden Dokumente und die Betriebsanleitung, bevor
Sie das Gerät einbauen und anschließen. Die vollständige Dokumentation des Geräts finden Sie auf
dem beiliegenden USB-Stick und im Internet (http://www.siemens.de/simatic-ipc-doku-portal).
IMPORTANT: observe all documents enclosed with the device and the operating instructions manual
before mounting and connecting the device. You find the complete documentation of the device on
the enclosed USB-Flash drive and on the internet (http://www.siemens.com/simatic-ipc-doku-portal).
Das Handbuchsymbol weist auf detaillierte Informationen in der Betriebsanleitung hin.
The manual symbol refers to detailed information in the operating instructions.
Zulässige Einbaulagen – Valid mounting positions
Zulässige Einbaulagen Tragarm- und Standfußmontage (Flansch)
Valid Mounting positions for support arm and pedestal mounting (Flange)
45 °C (15", 19"- M.2 Module-5W)
40 °C (12" - M.2 Module-2.5W)
0 °C
0°–45°
0°–45°
Zulässige Einbaulagen Variante vorbereitet für Tragarm und Erweiterungselemente (Rundrohr)
Valid Mounting positions for the variant suitable for support arm and extension components (Round tube)
45 °C (15", 19"- M.2 Module-5W)
40 °C (12" - M.2 Module-2.5W)
0 °C
Gerät installieren – Installing the device
Tragarm (Flansch oben) / Support arm (Flange on top)
1
T20
Beachten Sie die Drehmomentangaben in der Betriebsanleitung
Observe the torque specifications in the operating instructions
Falls in Adapterset vorhanden
If contained in adapter set
2
4 Schrauben/Screws
M6 x 12
4
0°–45°
0°–45°
0°–45° 0°–45°
Basisadapter/Basic adapter
6AV7674-1KA00-0AA0,
optional 3
4 Schrauben/Screws
M4 x 12
4 Schrauben/Screws
M6 x 12
Gerät einbauen
Mounting the device
Gerät installieren – Installing the device Gerät installieren – Installing the device
Tragarm (Rundrohr) / Support arm (Round tube)
T20
Beachten Sie die Drehmomentangaben in der Betriebsanleitung
Observe the torque specifications in the operating instructions
2
Gerät anschließen
Connecting the device
Schutzleiter anschließen – Connecting the protective earth
Tragarm- und Standfußmontage (Flansch) / Support arm and pedestal mounting (Flange)
M4
1
Tragarm (Rundrohr) / Support arm (Round tube)
1 M4
6AV7674-1KF00-0AA0
SW4
2
T20
2.5 mm² =
AWG14
T20
2.5 mm² = AWG14
2
