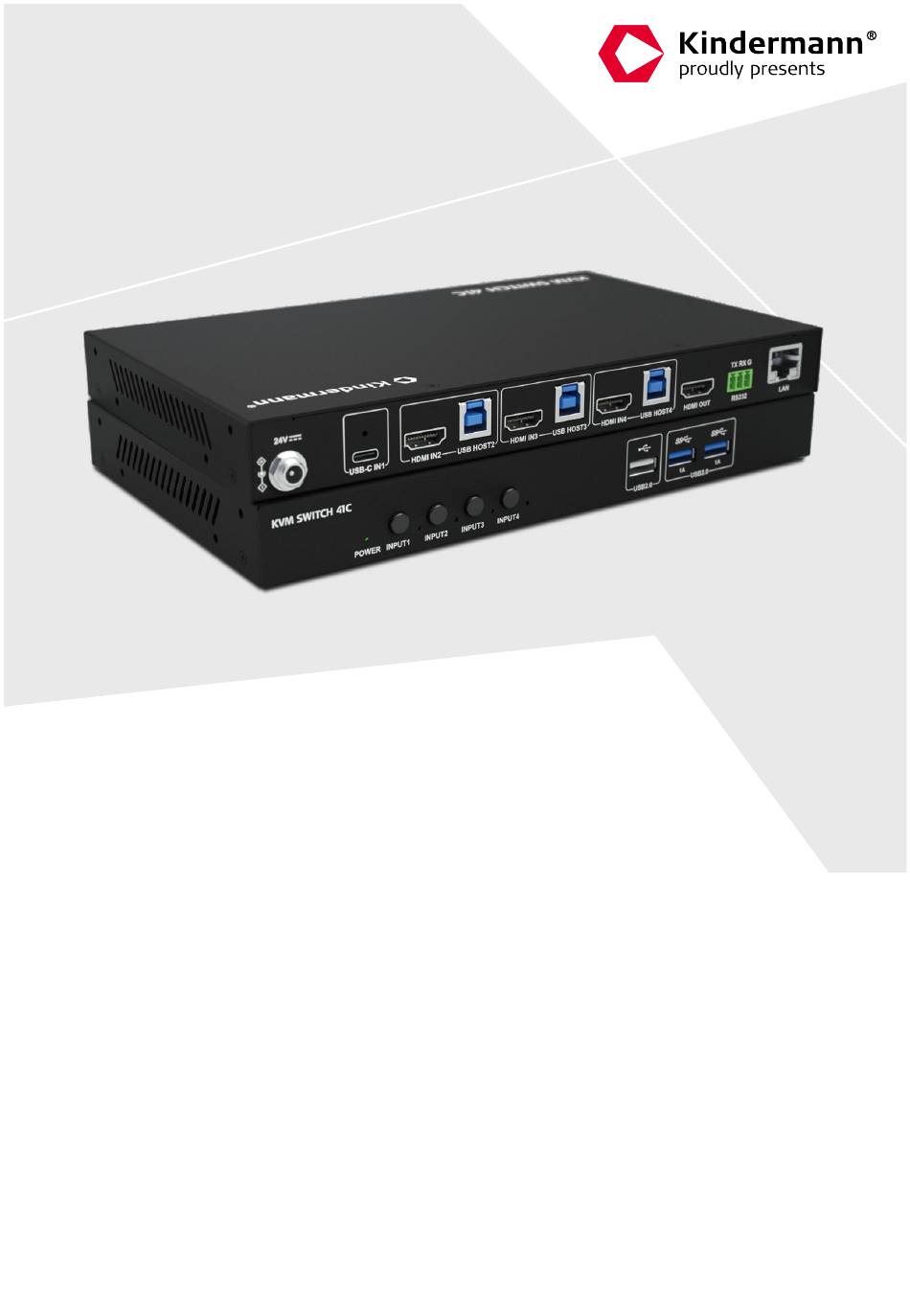

Inbetriebnahme- und Bedienungsanleitung
Commissioning and operating instructions
KVM SWITCH 41C
Signalmanagement | Signal management
Art.-Nr. 5778 000 155 | Ref. No. 5778 000 155
www.kindermann.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the 41C and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Kindermann 41C

Summary of Contents for Kindermann 41C

  • Page 1 Inbetriebnahme- und Bedienungsanleitung Commissioning and operating instructions KVM SWITCH 41C Signalmanagement | Signal management Art.-Nr. 5778 000 155 | Ref. No. 5778 000 155 www.kindermann.com...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1 Vorwort ..............................4 2 Sicherheitshinweise und Vorsichtsmaßnahmen ................. 4 3 Rücknahme und Entsorgung ........................ 4 4 Produktbeschreibung .......................... 5 4.1 Eigenschaften ..........................5 4.2 Lieferumfang ..........................5 4.3 Kundenservice ..........................5 5 Gerätebeschreibung ..........................6 5.1 Vorderseite ............................ 6 5.2 Rückseite ............................
  • Page 3 Table of contents 1 Foreword ............................22 2 Safety instructions and precautions ....................22 3 Disposal of the device ......................... 22 4 Introduction ............................23 4.1 Features ............................23 4.2 Scope of delivery ........................23 4.3 Customer service ......................... 23 5 Introduction ............................

  • Page 4: Vorwort

    Ihrer lokalen Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Händler, über den Sie dieses Produkt erworben haben. Rücknahmekonzept: Das Gerät kann zur kostenfreien Entsorgung an Kindermann zurückgesendet werden. Bitte nehmen Sie für eine reibungslose Abwicklung den Kontakt mit unserem Service auf.

  • Page 5: Produktbeschreibung

    4 Produktbeschreibung Der KVM Switch 41C verfügt über einen USB-C Eingang, drei HDMI Eingänge und einen HDMI Ausgang. Er unterstützt HDMI Signale bis zu 4K@60Hz 4:4:4 8bit und Dolby TrueHD Audioqualität. Der USB-C Eingang stellt bis zu 60W Ladestrom bereit, unterstützt Datenübertragung, DP Alt-Mode und Auflösungen bis zu 4K@60Hz 4:2:0 8bit.

  • Page 6: Gerätebeschreibung

    5 Gerätebeschreibung 5.1 Vorderseite Name Beschreibung Power LED Leuchtet dauerhaft, wenn das Gerät mit Strom versorgt wird. INPUT 1 - 4: Drücken Sie die Taste um den entsprechenden Eingang auszuwählen. Select Die LEDs sind rechts der INPUT-Taste angeordnet und zeigen den aktiven Eingang an. USB 2.0 USB 2.0 Typ-A, zum Anschluss von zum Beispiel einer Maus oder Tastatur für KVM Funktionen.

  • Page 7: Anschlussschema

    2. Montieren Sie die Montagewinkel an einer geeigneten Oberfläche mithilfe passender Schrauben (nicht im Lieferumfang). Verstärker Blockschaltbild: Verstärker Das untenstehende Blockschaltbild Verstärker zeigt ein typisches Nutzungsszenario für den KVM Switch 41C. USB Geräte HDMI HDMI HDMI USB-C Verstärker HOST HOST...

  • Page 8: Bedienung

    Eingang ausgewählt. Liegt dort kein Signal an, verhält er sich wie bei einem Signalverlust. 5. Signalverlust: Wird eine aktive Quelle entfernt, sucht der KVM Switch 41C automatisch nach der nächsten verfügbaren Quelle und beginnt dabei bei Eingang 1. Bitte beachten Sie: >...

  • Page 9: Webui

    8 WebUI Der KVM Switch 41C kann über das Netzwerk per WebUI gesteuert und konfiguriert werden. Die Werkseinstellung lautet: IP Address: 192.168.0.178 Subnet Mask: 255.255.255.0 Gateway: 192.168.0.1 Konfigurieren Sie die Netzwerkeinstellungen Ihres Computers in den selben IP Adressbereich und geben Sie dann die obige IP Adresse in einen Browser ein, um auf das WebUI zuzugreifen.

  • Page 10: Allgemeine Einstellungen

    8.1 Allgemeine Einstellungen 8.1.1 Umschaltung Schalten Sie zwischen den Eingängen 1 - 4 um, (de-)aktivieren Sie das automatische Umschalten und legen Sie fest, ob das USB-Signal immer dem Videosignal folgt. Bitte beachten Sie: > Wenn das USB-Signal dem Videosignal folgt, wird das USB-Signal immer mit dem Video umgeschaltet.

  • Page 11: Cec

    8.1.3 CEC > Auto CEC (ON/OFF): Hier kann die Auto CEC Funktion (de-)aktiviert werden. Standardmäßig ist diese Funktion aktiviert. > CEC Command: Wählen Sie aus dem Dropdown Menü einen Befehl und schicken diesen sofort an das angeschlossene Display. > Delay Time (1-30min): Bei aktivierter Auto CEC Funktion wird hier der Zeitraum festgelegt, nachdem das Display, ohne anliegendem Signal, ausgeschaltet wird.

  • Page 12: Netzwerkadapter

    Hier können Sie RS232 Steuerbefehle an angeschlossene Geräte schicken. Die notwendigen Steuerbefehle finden Sie im Handbuch des jeweiligen Zielgeräts. > AutoRS232 (ON/OFF): Hier können Sie die AutoRS232 Funktion (de-)aktivieren. Standardmäßig ist diese Funktion aktiviert. Diese Funktion sendet automatisch den Display On Befehl, wenn ein aktives Signal angelegt wird, und den Display Off Befehl, wenn die Delay Zeit ohne Signal überschritten wird.

  • Page 13: Erweiterte Einstellungen

    8.2 Erweiterte Einstellungen 8.2.1 Netzwerk Hier können Sie die IP Adresse ändern, über die der KVM Switch 41C im Netzwerk erreichbar ist. Wählen Sie zwischen statischer IP Adresse oder DHCP (Dynamic Host Configuration Protocol). Standardmäßig ist eine statische IP vergeben.

  • Page 14: Web Service

    8.2.3 Web Service Hier können Sie den Zugang zur Web-Oberfläche per HTTP (de-)aktivieren. Werksseitig ist diese Einstellung aktiviert. HTTPS ist immer aktiviert. Bitte beachten Sie: Die Änderung dieser Einstellung erfordert einen Neustart! Hier können Sie 802.1.x - Authentifizierung (de-)aktivieren. Werksseitig ist diese Einstellung deaktiviert. Im Dropdown-Menü...

  • Page 15: Firmwareupgrade

    8.2.5 System Hier kann die Werkseinstellung wiederhergestellt und ein Neustart durchgeführt werden. Bitte beachten Sie: Das WebUI steht ungefähr eine Minute nach Neustart zur Verfügung. 8.2.6 Firmware Version Hier sehen Sie die aktuelle Firmwareversion und die MAC-Adresse des KVM Switch 41C.

  • Page 16: Tcp/Ip Steuerprotokoll

    9 TCP/IP Steuerprotokoll RS232 und TCP/IP Steuerprotokoll Baud rate: 115200 bps Data bit: Stop bits: Parity: none None Flow control None Zur Steuerung per TCP/IP nutzen Sie den Port: 1. System Beschreibung Befehl Beispiel für die Rückmeldung Auflistung aller API Befehle help<CR><LF Return: xxxx Firmwareversion abfragen...
  • Page 17 Lautstärke per CEC erhöhen SET CEC_VOL_INC CEC_VOL_INC out <CR><LF> out = {OUT1} out<CR><LF> Lautstärke per CEC reduzieren SET CEC_VOL_DEC CEC_VOL_DEC out <CR><LF> out = {OUT1} out<CR><LF> Stummschaltung per CEC SET CEC_VOL_MUTE CEC_VOL_MUTE out prm<CR><LF> out = {OUT1}; prm = {OK} out<CR><LF>...
  • Page 18 SET IPADDR xx.xx. IPADDR IP:xx.xx.xx.xx MASK: xx.xx. Setze IP-Adresse xx.xx xx.xx.xx.xx xx.xx. xx.xx GATE: xx.xx.xx.xx<CR><LF> xx.xx<CR><LF> IPADDR IP:xx.xx.xx.xx MASK: xx.xx. Hole IP-Adresse GET IPADDR<CR><LF> xx.xx GATE: xx.xx.xx.xx<CR><LF> Setze Nic Status SET NIC_STATUS NIC_STATUS prm<CR><LF> prm= {on, off} prm<CR><LF> Hole Nic Status GET NIC_ NIC_STATUS prm<CR><LF>...

  • Page 19: Spezifikationen

    10 Spezifikationen Video 3 x HDMI (Typ-A Buchse) Videoeingänge 1 x USB (Typ-C Buchse) HDMI: Bis zu 4K@60Hz 4:4:4, HDR Eingangsauflösung USB-C: USB 3.1, unterstützt DP Alt-Mode, bis zu 4K@60Hz 4:2:0 8bit oder 4K@30Hz 4:4:4 8bit Videoausgänge 1 x HDMI (Typ-A Buchse) Ausgabeauflösung bis zu 4K@60Hz 4:4:4, HDR HDMI Standard...

  • Page 20: Zeichnungen/Abmessungen

    11 Zeichnungen/Abmessungen Rückseite 230,0 mm 230,0 mm 230,0 mm 7,68 mm Oben 7,68 mm 7,68 mm KVM SWITCH 41C KVM SWITCH 41C KVM SWITCH 41C 230,0 mm 230,0 mm 230,0 mm 4,0 mm Vorderseite 4,0 mm 4,0 mm KVM SWITCH 41C...

  • Page 21: Ce / Ukca Erklärung

    230,0 mm Unten 230,0 mm 12 CE / UKCA Erklärung Hinweis: Die jeweils aktuelle CE / UKCA Erklärung steht hier zum Download bereit: https://www.kindermann.de/Shortlink/5778000155...

  • Page 22: Foreword

    For more information on recycling, please contact your local council, municipal waste disposal service, or the retailer through whom you purchased this product. Return concept: The device can be returned to Kindermann for disposal free of charge. Please contact our service department for smooth processing.

  • Page 23: Introduction

    In the conference room, up to four computers can access a central USB conference camera. The KVM Switch 41C can be controlled automatically, via buttons on the front panel or a web interface, as well as via RS232.

  • Page 24: Device Description

    5 Device description 5.1 Front panel No. Name Description Power LED Lights up permanently when the device is powered. INPUT 1 - 4: Press the button to select the corresponding input. Select The LEDs are located to the right of the INPUT button and indicate the active input. USB 2.0 USB 2.0 Type-A, for connecting e.g.

  • Page 25: System Connection

    2. Mount brackets on a fitting surface using suitable screws (not included in the scope of delivery). Verstärker Block diagram: Verstärker The block diagram below shows Verstärker a typical application for the KVM Switch 41C. USB Device HDMI HDMI HDMI USB-C Verstärker HOST HOST...

  • Page 26: Control

    No active signal on that input will lead to a behaviour as in the event of a signal loss. 5. Loss of signal: If an active source is removed, the KVM Switch 41C automatically searches for the next available source, starting with input 1.

  • Page 27: Webui

    8 WebUI The KVM Switch 41C can be controlled and configured via the network using the WebUI. The factory default is: IP Address: 192.168.0.178 Subnet Mask: 255.255.255.0 Gateway: 192.168.0.1 Configure your computer's network settings to the same IP address range and enter the above IP address in a browser to access the WebUI.

  • Page 28: General Settings

    8.1 General settings 8.1.1 Switching Switch between inputs 1 - 4, (de-)activate the automatic switching and select whether the USB signal always follows the video signal. Note: > If the USB signal follows the video signal, the USB signal is always switched with the video signal. The automatic switching function is based on the video signal.

  • Page 29: Cec

    8.1.3 CEC > Auto CEC (ON/OFF): The Auto CEC function can be (de-)activated here. This function is activated by default. > CEC Command: Select a command from the drop-down menu and send it immediately to the connec- ted display. > Delay Time (1-30min): If the Auto CEC function is activated, the time period after which the display is switched off when no signal is present is defined here.

  • Page 30: Network Adapter

    Send RS232 control commands to connected devices. The necessary control commands can be found in the manual of the target device. > AutoRS232 (ON/OFF): You can (de-)activate the AutoRS232 function here. By default this function is activated. This function automatically sends the Display On command when an active signal is detected and the Display Off command if the delay time is exceeded without a signal.

  • Page 31: Advanced Settings

    8.2 Advanced settings 8.2.1 Network Change the IP address of the KVM Switch 41C. Choose between a static IP address or DHCP (Dynamic Host Configuration Protocol). A static IP is assigned by default. 8.2.2 Login Change both username and password.

  • Page 32: Web Service

    8.2.3 Web service (De)activate access to the web interface via HTTP. This setting is activated by default. HTTPS is always activated. Note: Changing this setting requires a restart! (De)activate 802.1.x authentication. This setting is deactivated by default. Choose between the methods EAP-TLS and EAP-MSCHAP V2 via drop-down menu. >...

  • Page 33: Firmware Upgrade

    Factory default can be restored here and a restart of the device can be initiated. Note: The WebUI is available approximately one minute after restarting. 8.2.6 Firmware version Here you see the current firmware version and the MAC address of the KVM Switch 41C.

  • Page 34: Tcp/Ip Control Protocol

    9 TCP/IP control protocol RS232 and TCP/IP control protocol Baud rate: 115200 bps Data bit: Stop bits: Parity: none None Flow control None Port for control via TCP/IP: 1. System Description Command Example of feedback Get API commands list help<CR><LF Return: xxxx Get firmware version GET VER<CR><LF>...
  • Page 35 Get CEC POWER Delay time status out = {OUT1}; prm = {1,2,3…,} according to the GET AUTOCEC_D AUTOCEC_D out prm<CR><LF> actual time counter, 1 means 1 minute, 2 means 2 out<CR><LF> minutes, max. wait time is 30 minutes. Set Volume to increase via CEC SET CEC_VOL_INC CEC_VOL_INC out <CR><LF>...
  • Page 36 SET IPADDR xx.xx. IPADDR IP:xx.xx.xx.xx MASK: xx.xx. Set IP address xx.xx xx.xx.xx.xx xx.xx. xx.xx GATE: xx.xx.xx.xx<CR><LF> xx.xx<CR><LF> IPADDR IP:xx.xx.xx.xx MASK: xx.xx. Get IP address GET IPADDR<CR><LF> xx.xx GATE: xx.xx.xx.xx<CR><LF> Set Nic status SET NIC_STATUS NIC_STATUS prm<CR><LF> prm= {on, off} prm<CR><LF> Get Nic status GET NIC_ NIC_STATUS prm<CR><LF>...

  • Page 37: Specifications

    10 Specifications Video 3 x HDMI (Type-A female) Video inputs 1 x USB (Type-C female) HDMI: Up to 4K@60Hz 4:4:4, HDR Input resolution USB-C: USB 3.1, supports DP alt mode, up to 4K@60Hz 4:2:0 8bit or 4K@30Hz 4:4:4 8bit Video output 1 x HDMI (Type-A female) Output resolution Up to 4K@60Hz 4:4:4, HDR...

  • Page 38: Panel Drawing

    11 Panel drawing Back 230,0 mm 230,0 mm 230,0 mm 7,68 mm 7,68 mm 7,68 mm KVM SWITCH 41C KVM SWITCH 41C KVM SWITCH 41C 230,0 mm 230,0 mm 230,0 mm Front 4,0 mm 4,0 mm 4,0 mm KVM SWITCH 41C...

  • Page 39: Ce / Ukca Declaration Of Conformity

    230,0 mm Bottom 230,0 mm 12 CE / UKCA declaration of conformity Note: The currently valid CE / UKCA declaration can be viewed and downloaded at: https://www.kindermann.de/en/Shortlink/5778000155...
  • Page 40 Technical issues: support@kindermann.de Reparaturrückfragen, Reklamationsbearbeitung, Ersatzteilbestellung Questions regarding pending repairs, claims, spare parts: service@kindermann.de Kindermann GmbH Mainparkring 3 | D-97246 Eibelstadt | Germany Email: info@kindermann.de Änderungen vorbehalten | Subject to alterations | 5778 000 155 | DE/EN | 03.2024 www.kindermann.com...
