BEGA 84 863 Instruction Manual

28.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Unterwasserscheinwerfer RGBW
Underwater floodlight RGBW
Projecteur immergeable RGBW

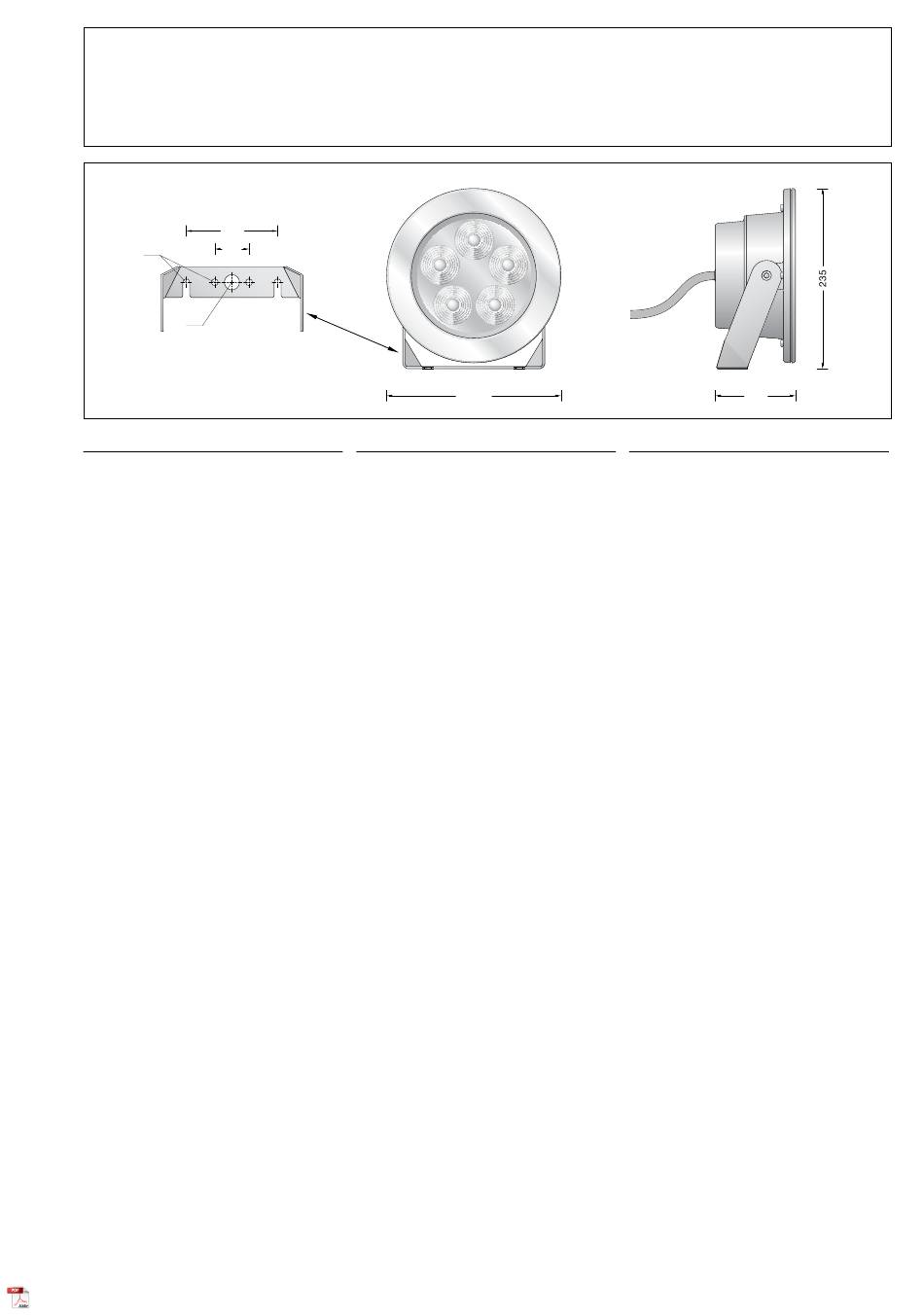

120 120
45 45
Ø 9
Ø 9
Gebrauchsanweisung
Anwendung
Druckwasserdichter Unterwasserscheinwerfer
für additive Farbmischung RGBW für die
Beleuchtung von nicht begehbaren Teichen,
Wasserbecken und Wasserspielen bis zu
20 Meter Wassertiefe.
Produktbeschreibung
Leuchtengehäuse aus entzinkungs-
beständigem Messingguss
Befestigungsbügel aus Edelstahl
Werkstoff Nr. 1.4401, elektropoliert
Sicherheitsglas klar
Reflektoroberfläche Reinstaluminium
Schwenkbereich 120°
2 Befestigungslanglöcher
Breite 9 mm · Abstand 120 mm
wasserbeständige Anschlussleitung
07RN8-F 5 G 1@
Leitungslänge 7 m
BEGA Ultimate Driver ®
LED-Netzteil (DT8, RGBWAF, xy)
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Control ®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 68 20 m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 20 m
c – Konformitätszeichen
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Lebensdauerkriterien
Modul-Bezeichnung LED-1241/RGBW
Farbtemperatur der weißen LED
Leuchten-Lichtstrom *
Leuchten-Lichtausbeute *
* vorläufige Daten
Instructions for use
Application
Water-pressure-tight underwater floodlight
for RGBW additive colour mixing for the
illumination of non-accessible ponds,
pools and water features with a depth up to
20 metres.
Product description
Luminaire housing made of dezincification-
resistant cast brass
Stainless steel mounting bracket
Steel grade no. 1.4401, electropolished
Clear safety glass
Reflector surface made of pure aluminium
Swivel range 120°
2 elongated fixing holes
Width 9 mm · 120 mm spacing
water-resistant connecting cable
07RN8-F 5 G 1@
Cable length 7 m
BEGA Ultimate Driver
LED power supply unit (DT8, RGBWAF, xy)
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 68 20 m
Dust-tight and water pressure tight
Maximum submersion depth 20 m
c – Conformity mark
Lamp
43,9 W Module connected wattage
49 W Luminaire connected wattage
t = 25 °C Rated temperature
a
50 000 h / L Service life criteria
70
Module designation
4000 K Colour temperature of the white LED
2400 lm Luminaire luminous flux *
Luminaire luminous efficiency *
49 lm / W
* preliminary data
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 230 Ø 230
Fiche d'utilisation
Utilisation
Projecteur immergeable étanche à la pression
d'eau pour synthèse additive des couleurs
RGBW jusqu'à 20 mètres de profondeur pour
éclairer les plans d'eau, bassins et jeux d'eau
non accessibles.
Description du produit
Armature en fonte de laiton résistante au
dézingage
Etrier de fixation en acier inoxydable
Matériau No. 1.4401, électropoli
Verre de sécurité clair
Finition du réflecteur aluminium extra-pur
Inclinaison 120°
2 trous oblongs de fixation
largeur 9 mm · entraxe 120 mm
Câble de raccordement résistant à l'eau
07RN8-F 5 G 1@
Longueur de câble 7 m
® BEGA Ultimate Driver
Bloc d'alimentation LED (DT8, RGBWAF, xy)
220-240 V x 0/50-60 Hz
DC 176-264 V
® BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 68 20 m
Etanche à la poussière et à l'immersion
Profondeur maximale d'immersion 20 m
c – Sigle de conformité
Lampe
43.9 W Puissance raccordée du module
49 W Puissance raccordée du luminaire
Température de référence
t = 25 °C
a
Critères relatifs à la durée de vie
50 000 h / L
70
Marquage des modules
LED-1241/RGBW
4000 K Temp. de couleur de la LED blanche
2400 lm Flux lumineux du luminaire *
49 lm / W
Rendement lum. d'un luminaire *
* données provisoires
84 863
IP 68
105 105
®
®
43,9 W
49 W
t
= 25 °C
a
50 000 h / L
70
LED-1241/RGBW
4000 K
2400 lm
49 lm / W
1 / 3
