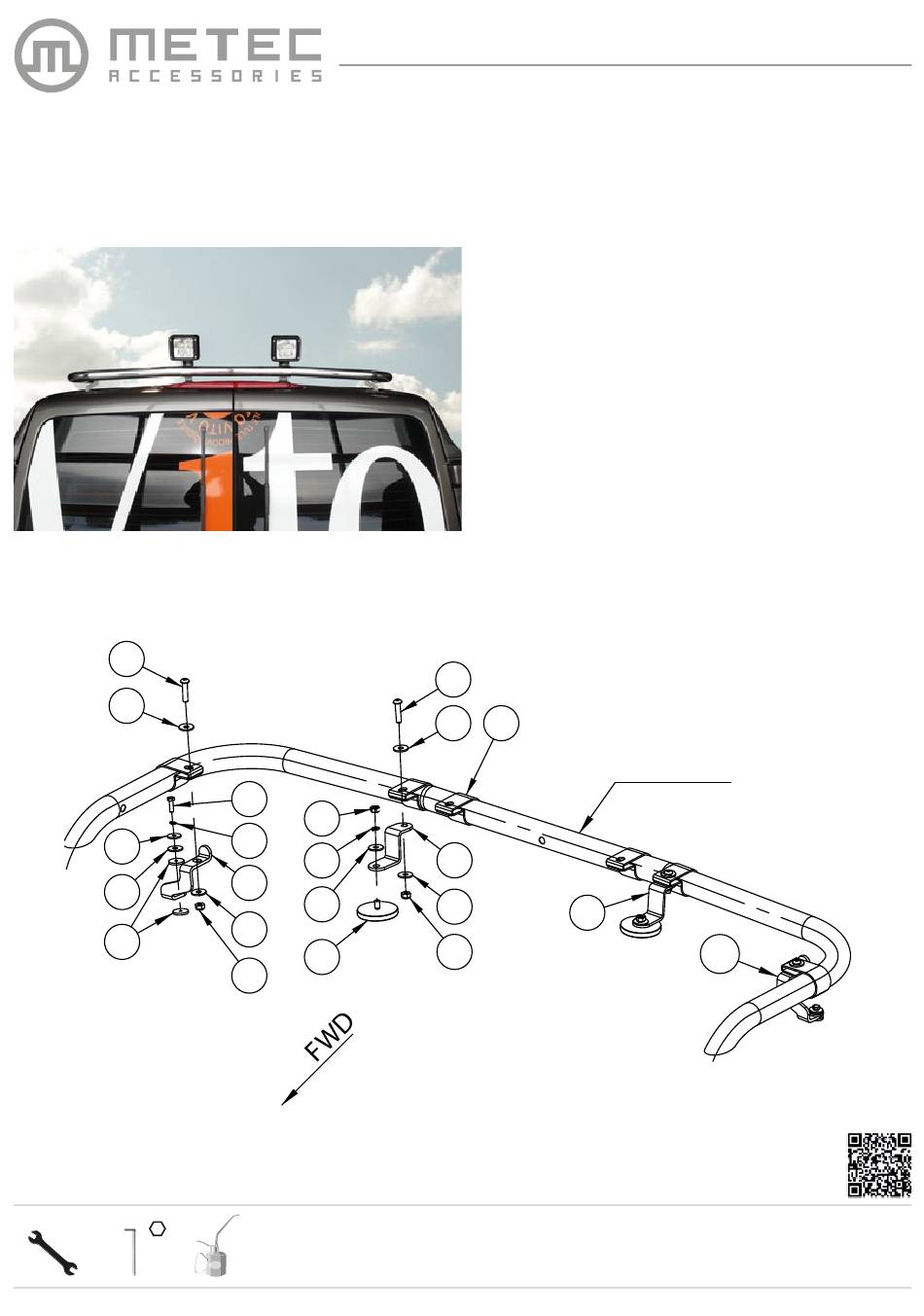

Metec 818799 Mounting Instructions

Mercedes-Benz V-Klasse / Vito 14-
Art. 818799, 888498
Töötulede laternakanduri montaažikomplekt | Lamp holder for working lights, mounting kit | Носител фар
рабочегo освещения, монтажный комплект | Scheinwerferbügel für arbeitsleuchten, Montagesatz
7
11
12
11
6
Kaal / Weight / Macca / Gewicht: 3,7kg
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 30min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
10
13
5
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
8
10
14
13
3
11
11
5
9
OIL
1. Kronstein / bracket / kронштейн / Konsole
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Laternaklamber / clamp for lamp /
зажим для лампа / Schelle
5. Magnetkinnitus / magnetic fastening / магнитное
крепление / Magnetbefestigung d=66 M8x15
6. Kummiseib / rubber washer / резиновая шайба /
Gummischeibe d=25/5
7. Polt / bolt / болт / Bolzen M8x35
8. Polt / bolt / болт / Bolzen M6x20
9. Mutter / nut / гайка / Mutter M8 DIN 985
10. Mutter / nut / гайка / Mutter M8 DIN 934
11. Seib / washer / шайба / Scheibe 8,4x24x2
12. Seib / washer / шайба / Scheibe 6,6x22x2
13. Vedruseib / spring washer / пружиннaя
шайба / Federnscheibe A8
14. Vedruseib / spring washer / пружиннaя
шайба / Federnscheibe A6
7
11 4
1
11
1
9
888498
2
M6 - 11Nm
M8 - 25Nm
27.03.2015
2
1
1
6
2
4
4
2
4
2
12
2
2
2
1/3
