GRASS NOVA PRO SCALA H250 Mounting Instructions

NOVA PRO SCALA H250

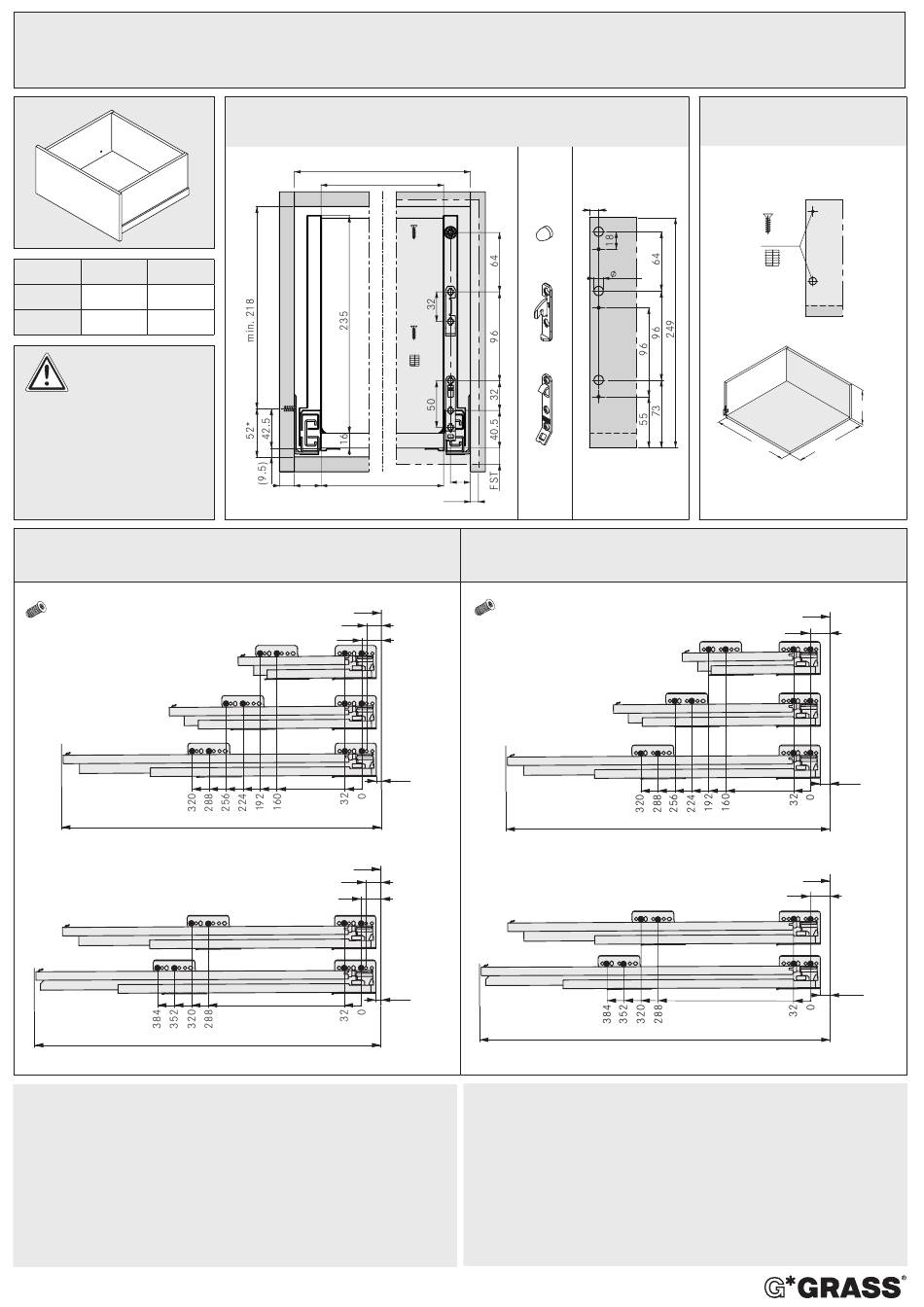

Wymiary montażowe/Mounting instructions/Notice de montage/ Istruzioni di montaggio/Instrucciones de montaje
113691 - 01/2018
S 16/19 18
EB 29 29
A 21.5 21.5
Instrukcja montażu /Installed
height of slide/Hauteur de montage
coulisse/Altezza di montaggio guida
Altura instalada de guía
52*: min. 49.5 mm
min. 58 mm (Tipmatic
Soft-close)
Pozycje montażowe do pełnego wysuwu /Fixing positions for full extension drawer
slides/Positions de fixation pour coulisse à sortie totale/Posizioni di fissaggio per
estrazione totale/Posiciones de fijación para guía de extracción completa
•
Ø 6 x 13 mm
BB Szerokość dna/ Bottom panel width/Largeur du fond/Larghezza fondo/Ancho del fondo
EB Szerokość instalacji/ Installation width/Largeur de montage/Larghezza di montaggio/
Ancho de montaje
FB Przednie mocowanie Front holder/Fixation de façade/Fissaggio del frontale/
Fijación de frentes
FAS Boczne nałożenie frontu/ Front overlay, side/Recouvrement façade latéral/
Base di appoggio frontale laterale/Cubrimiento del frente lateral
FST Dolne nałożenie frontu/ Front overlay/Recouvrement façade bas/Sporgenza frontale/
Saliente del frente
HRW Ścianka tylna/ Wooden back panel/Panneau de bois/Legname parete posteriore/
Traseras o madera
www.grass.eu, info@grass.eu
Wymiary montażowe / Installation dimensions/ Cotes de montage/ Misure di montaggio/
Medidas de montaje
RWB = BB
S EB BB = LWK - 2x EB
KV
28
37
MET = NL + 3
KV
28
37
MET = NL + 3
FB
LWK
ø3.5 x 15
ø3.5 x 15
ø10 x 12
A
FAS
Szuflada wewnętrzna /
Cacerolero interior
•
Ø 6 x 13 mm
270
300 - 400
450 - 600
9.5
40 kg
450 - 600
650
9.5
70 kg
KV Krawędź przednia korpusu/Front edge of cabinet/Chant avant caisson/Fondo anteriore del
mobile/Canto frontal del módulo
LWK Szerokość wewnętrzna korpusu/ Inside cabinet width/Largeur intérieure caisson/
Luce libera mobile/Ancho interior del módulo
MET Minimalna głębokość w świetle/ Min. installation depth/Profondeur minimum de montage/
Profondità minima dʼincasso/Profundidad de montaje mínima
NL Długość prowadnicy/ Nominal length/Longueur nominale/Lunghezza nominale/
Longitud nominal
RWB Szerokość ścianki tylnej/ Width of back panel/Largeur du dos/ Larghezza schienale/
Ancho de pared trasera
S Grubość frontu /Cabinet side wall/Panneau latéral du caisson/Parete laterale mobile/
Lateral del módulo
Wymiary docięcia/Cutting dimensions/
Cotes de découpe/Misure di seziona-
tura/Medidas de corte
HRW
10
Ø 3.5 x 15
10x13
Ø 10 x 12
BB=LWK-2xEB
RWB=BB
Inset drawer/Tiroir intérieur/Ripiano estraibile interno/
MET = NL + 12
MET = NL + 12
RWH=249
BL=NL-19(HRW)
KV
37
270
300 - 400
450 - 600
18.5
40 kg
KV
37
450 - 600
650
18.5
70 kg
