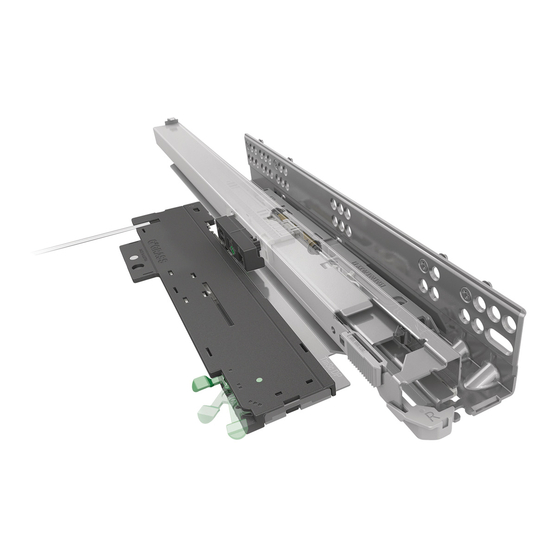

GRASS DYNAPRO TIPMATIC Installation Information

DYNAPRO TIPMATIC

Planungshinweise/Installation information/Instructions de planification/Istruzioni per la progettazione/
Indicaciones de planificación/Installations information/Технические данные
113703 – 04/2017
Einbaumaße/Installation dimensions/Cotes de montage/Misure di montaggio/
Medidas de montaje/Installations mått/Установочные размеры
LWS = (LWK - 42)
min. LWS = 138 mm (3D)
max. 16
21
Befestigungspositionen für Vollauszug/Fastening positions for full extension slide/Positions de fixation pour sortie totale/Posizioni di fissaggio per estrazione totale/
Posiciones de fijación para guía de extracción completa/Infästningspositioner för fullutdragsskena/Позиции для закрепления направляющих полного выдвижения
KV
18
9 23 9
10
28
37
LEGENDE/LEGEND/LÉGENDE/LEGENDA/LEYENDA/FÖRKORTNINGAR/УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
KV Korpusvorderkante/Front edge of
cabinet/Chant avant caisson/Fondo
anteriore del mobile/Canto frontal del
módulo/Framkant skåp/Передняя
кромка корпуса
LWK Lichte Weite Korpus/Inside cabinet
width/Largeur intérieure caisson/Luce
libera mobile/Ancho interior del módulo/
Innermått skåp/Внутренняя ширина
корпуса
www.grass.eu, info@grass.eu
+0
-1.5
145 mm (2D)
LWK
Ø 4 x 16 mm
KV
37
28
MET = NL + 3
LWS Lichte Weite Schubkasten/Internal
drawer width/Largeur intérieure tiroir/
Luce libera cassetto/Ancho interior del
cajón/Innermått låda/Внутр. ширина
выдвижного ящика
MET Mindesteinbautiefe/Minimum instal-
lation depth/Profondeur minimum de
montage/Profondità minima d'incasso/
Profundidad de montaje mínima/Minsta
inbyggnadsdjup/Миним. установочная
глубина
Schubkasten/Drawer/Tiroir/Cassetto/Cajón/Låda/Выдвижной ящик
4.5
Innenschub/Inset drawer/Tiroir interieur/Cassetto interno/Cajón interior/
Innerlåda/ Внутренний выдвижной ящик
+1.5
4.5
max. 16
250 - 320
350 - 450
480 - 520
550
4
40 kg
±0.5
SKL = NL - 10
+1.5
37
MET = NL + 3
37
±0.5
SKL = NL - 10
27
MET = NL + 30
min. 12
MET = NL + 3
NL Nennlänge/Nominal length/Longueur
nominale/Lunghezza nominale/Longitud
nominal/Nominell längd/Номинальная
длина
SKL Schubkastenlänge/Length of drawer/
Longueur du tiroir/Lunghezza del casset-
to/Longitud del cajón/Lådlängd/Длина
выдвижного ящика
min. 12
Ø 6,3 x 14 mm
KV
37
28
450
500 - 580
600 - 650
700* - 750*
*50 kg
60 kg
