GRASS NOVA 7607/2S Assembly Instructions

Montageanleitung Set 7607/2S
Montage der NOVA Seitenreling mit oder ohne Frontstütze
Montieren der Relinge:
Rückwand- und Fronthalter nach vorgege-
benen Montagezeichnung befestigen.
Reling in den Rückwand- und Fronthalter
einrasten. Anschließend die Abdeckhülsen
nach vor schieben.
Neigungsfrontverstellung:
Neigunsverstellung der Front durch drehen
der Schraube mit einem Pozidrive Nr. 2
Werkzeuglose Neigungsverstellung der
Frontstütze duch verdrehen der
Abdeckhülse .
Lieferbare Relinge für Führungslängen:
Rechteckreling: 300, 350, 400, 450, 500, 550, 600
Rechteckreling mit Frontstütze: 450, 500, 550, 600

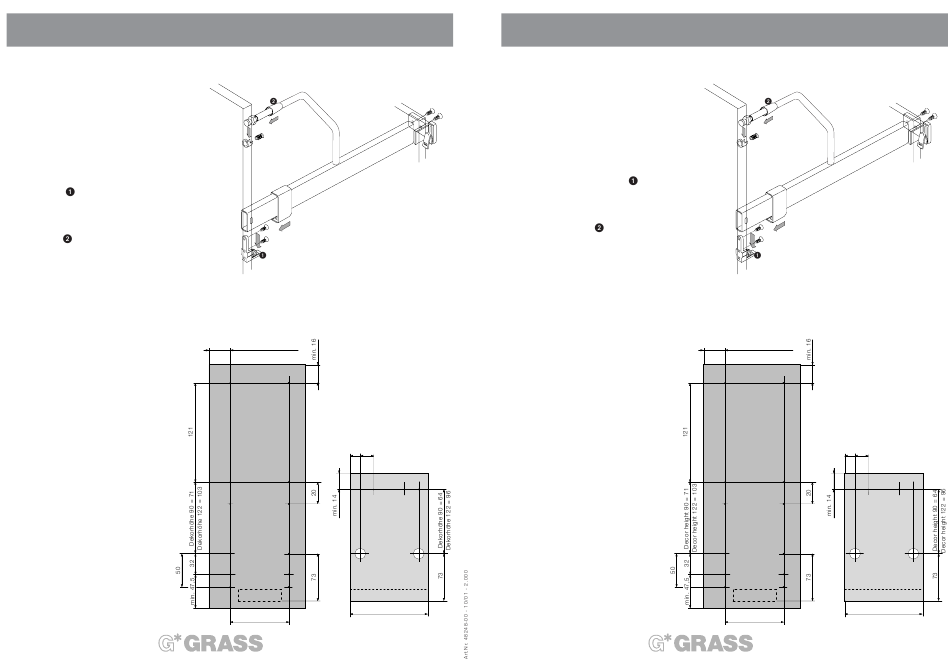

Bohrpositionen für NOVA Seiten-
relinge mit und ohne Frontstütze
Frontaufschlag + 21,5
Bohrungen
für Frontstütze
10 16
Front Rückwand
Boden Boden
Rückwandbreite =
Bodenbreite + 15
Bodenbreite
Der Stern im Möbel
Assembly Instructions for Set 7607/2S
Installing the NOVA side railing with or without front support
To install the railing:
Fasten back and front railing clips as
shown on the assembly drawing. Snap the
railing into the back and front railing clips.
To complete, slide the cover caps forward.
To adjust the tilt of the front panel:
Adjust the tilt by turning screw with a
Pozidrive No. 2
For tool-free tilt adjustment of the front
panel, twist cover cap .
Railings available for slide lengths:
Rectangular railing: 300, 350, 400, 450, 500, 550, 600
Rectangular railing with front support: 450, 500, 550, 600
Drilling position for NOVA Side
Railing with or without front
support
Front overlay + 21,5
Drilling position
for Front support
10 16
Front panel Back panel
Bottom panel Bottom panel
Back panel width =
Bottom panel width + 15
Bottom panel width
