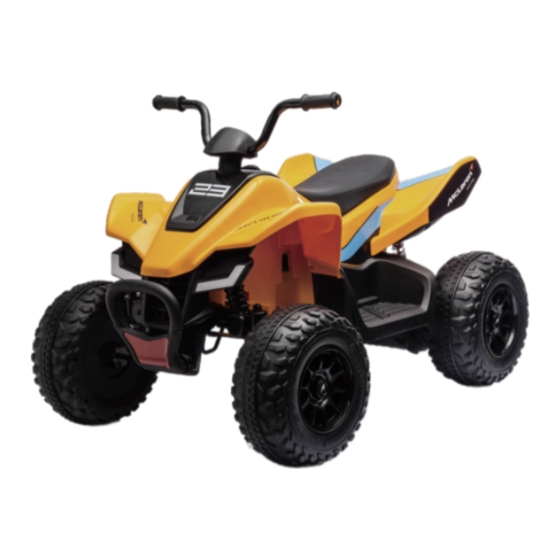

HOMCOM McLaren RACING JL212 User Manual

Hide thumbs

page of 32

/ 32
Bookmarks

Available languages

Quick Links

Download this manual

IN230500003V01_UK_370-264V70

USER MANUAL

● For ages: 37-96 months

● Maximum weight capacity: 30 kg

● This product contains small parts. Keep children away when

assembling this product.

● Before the ﬁrst use, charge the battery for at least four hours.

Table of Contents

Need help?

Do you have a question about the McLaren RACING JL212 and is the answer not in the manual?

Questions and answers

Summary of Contents for HOMCOM McLaren RACING JL212

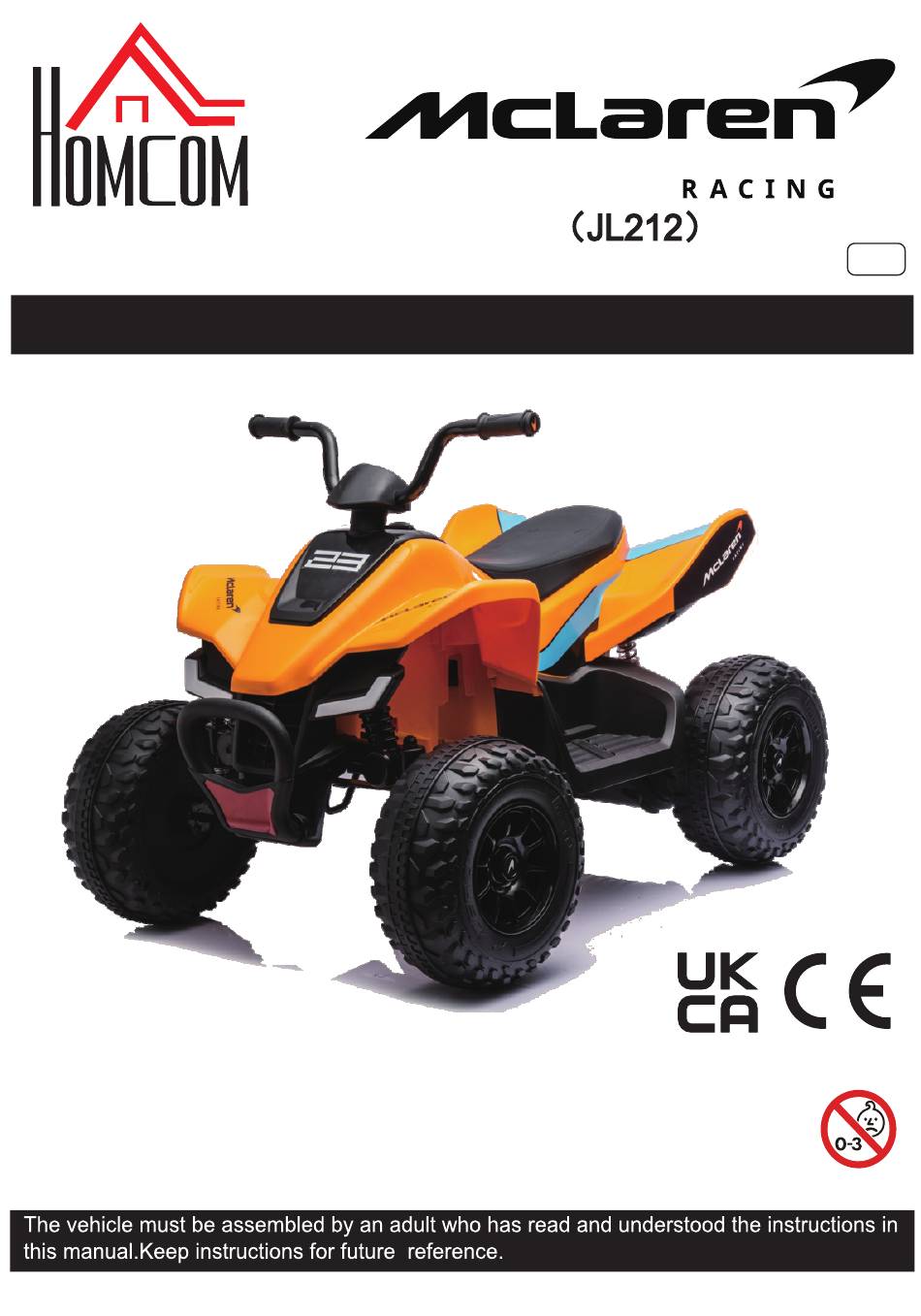

Page 1 IN230500003V01_UK_370-264V70 USER MANUAL ● For ages: 37-96 months ● Maximum weight capacity: 30 kg ● This product contains small parts. Keep children away when assembling this product. ● Before the ﬁrst use, charge the battery for at least four hours.
Page 3 ● After servicing the product, adults should regularly (at least once every two weeks) check the following main items: storage battery, charging device, outer skin, circuit change and a switching valve. Also, check the clamp devices to see if they are loose. If there are damages to any of the items, do not use the product until they are properly ﬁxed by a professional.
Page 4 M10 nut (Pre-installed)
Page 5 Ensure all parts in the list above are in the box. Keep the packaging material until the unit is fully assembled, ensuring no parts are accidentally thrown away. It should take approximately 30 minutes to assemble this product. Adult assembly is required. WARNING: When unassembled, there are small parts, sharp edges and sharp points, which could harm children.
Page 6 Installing the Front bracket assembly 1. Place the car body upside down on a ﬂat surface. 2. Insert the square tube of the front bracket into the corresponding slot of the car body. 3. Use four 4*12mm Flat head screws locking.
Page 7: Installing The Rear Wheel
Installing the rear wheel 1. Slide the wheel onto one side of the rear axle, then insert a 10mm shim after the wheel. Add an M10 nut to secure everything in place. Note: The rear wheel has a convex shape and must match the gearbox for proper installation.
Page 8: Installing The Front Wheel
Installing the front wheel 1. Slide a 12mm shim onto one side of the front axle, then slide the wheel onto the same side of the axle. After the wheel, insert a 10mm shim. Finally, add an M10 nut to secure everything in place. Note: The front wheel does not have a convex shape.
Page 9 Installing the steering axle (not the steering motor) 1. Place the 10mm shim onto the shaft, then insert the shaft through the body hole followed by the instrument panel hole. 2. Clamp the end of the steering axle hook into the corresponding hole on the front bracket assembly.
Page 10: Installing The Handlebar
Installing the handlebar 1. Remove the screw and nut from inside the handlebar, then insert the handlebar into the steering axle. 2. Screw one end of the handlebar screw into the hole, followed by the steering axle hole, and then secure it with the nut. 3.
Page 11 Installing the Front handle 1. Attach the bayonet of the front handle into the slot of the handle faster. Using two 4*16 mm ﬂat head screws, secure the upper end of the handle to the handle fastener. 2. Apply the red handle sticker onto the front handle. Connecting the power/installing the seat 1.
Page 12 Music board High/low speed Light switch switch Forward / backward switch Power switch NOTICE! To avoid damaging the gearbox, ensure the product is at a complete stop before switching between forwards and backwards. Operation instructions: Power: Press the power button to turn on the car. Press again to turn o . Pedal: Push down on the foot pedal to move.
Page 13 ● The battery must be charged by adults only. ● When charging for the ﬁrst time, charge the battery for four hours. Otherwise, the battery could get permanent damage. ● The power must be oﬀ when charging. Note: Do not use this product when charging.
Page 14: Moving The Product
Moving the product 1. When the battery runs out, turn oﬀ the power. 2. Hold the rear angle and lift the product at a 45-degree angle. 3. Drag the vehicle to the desired location. Keep children away when dragging the vehicle. 4.
Page 15 1. It has run out of battery. 1. Recharge the battery for at least four hours. 2. The thermal fuse has tripped. 2. Set the power switch to ‘oﬀ’ – wait for 3. The wheel’s nut has fallen oﬀ or a few minutes before using again.
Page 16 ● Assembly and battery charging must be done by an adult. ● Ensure all parts are correctly installed before use. ● Children must be supervised by an adult when using this ride-on. ● Do not use in open streets, roadways, steep inclines, hills or near water and pools.
Page 17: Manuale Utente
IN230500003V01_IT_370-264V90 MANUALE UTENTE ● Adatto all’età: 3-8 anni ● Carico massimo: 30 kg ● Questo prodotto contiene componenti di piccole dimensioni. Tenere lontani i bambini durante il montaggio del prodotto. ● Prima del primo utilizzo, ricaricare la batteria per almeno quattro ore. Questo veicolo elettrico deve essere assemblato da un adulto in grado di leggere e comprendere tutte le istruzioni del presente manuale.
Page 18 PRODOTTO CON LICENZA UFFICIALE LICENZA Prodotto su licenza di Mclaren Racing Limited. “McLaren” è un marchio registrato di Mclaren Racing Limited. Questo prodotto è fabbricato da JULONG TOYS (JIAXING) CO.LTD. PROFILO AZIENDALE Julong Toys (Jiaxing) Co.,Ltd è un’azienda di prodotti per bambini che integra R&S, ingegneria, produzione, controllo qualità...
Page 19: Manutenzione
MANUTENZIONE ● Dopo avere montato il prodotto, un adulto deve controllare regolarmente (almeno una volta ogni due settimane) i seguenti elementi principali: batteria di accumulo, dispositivo di ricarica, rivestimento esterno, cambio di circuito e valvola di commutazione. Veriﬁcare se i dispositivi di ﬁssaggio non siano allentati e se ci siano danni a uno qualsiasi degli elementi.
Page 20: Elenco Delle Parti
ELENCO DELLE PARTI Coperchio con cruscotto Corpo del Veicolo Manubrio Zona anteriore Maniglia frontale Adesivo per Maniglia Ruota posteriore Ruota anteriore Copriruota Sedile Asse dello sterzo Caricabatterie Vite a testa piatta Vite a testa piatta 4*12mm 4*16mm Cavo MP3 Dado M10 Chiave a bussola Rondella10mm Rondella12mm...
Page 21 ISTRUZIONI PER IL MONTAGGIO Assicurarsi che tutte le parti dell'elenco sopra riportato siano presenti nella scatola. Conservare il materiale d'imballaggio ﬁno al completo assemblaggio dell'unità, assicurandosi che non vengano gettati via accidentalmente. Occorrono circa 30 minuti per l’assemblaggio completo del prodotto. È...
Page 22: Istruzioni Per Il Montaggio
ISTRUZIONI PER IL MONTAGGIO Montaggio della zona anteriore 1.Posizionare il corpo dei veicolo capovolto su una superﬁcie piana. 2.Inserire il tubo quadrato del componente anteriore nella scanalatura corrispondente del corpo del veicolo. 3. Utilizzare quattro viti a testa piatte da 4*12 mm.
Page 23 ISTRUZIONI PER IL MONTAGGIO Montaggio della zona posteriore 1. Far scorrere la ruota su un lato dell'asse posteriore e inserire una rondella da 10 mm dopo la ruota. Aggiungere un dado M10 per ﬁssare il tutto in posizione. Nota: la ruota posteriore ha una forma convessa e deve combaciare con il cambio per una corretta installazione.
Page 24 ISTRUZIONI PER IL MONTAGGIO Installazione della ruota anteriore 1. Far scorrere una rondella da 12 mm su un lato dell'asse anteriore, e poi far scorrere la ruota sullo stesso lato dell'asse. Dopo la ruota, inserire una rondella da 10 mm. Inﬁne, aggiungere un dado M10 per ﬁssare il tutto in posizione.
Page 25 ISTRUZIONI PER IL MONTAGGIO Montaggio dell'asse dello sterzo (non del motore dello sterzo) 1. Posizionare la rondella da 10 mm sull'asse, e poi inserire l'asse attraverso il foro del corpo seguito dal foro del cruscotto. 2. Bloccare l'estremità del gancio dell'asse dello sterzo nel foro corrispondente del componente anteriore.
Page 26: Montaggio Del Manubrio
ISTRUZIONI PER IL MONTAGGIO Montaggio del manubrio 1. Rimuovere la vite e il dado dall'interno del manubrio, e poi inserire il manubrio nell'asse dello sterzo. 2. Avvitare un'estremità della vite del manubrio nel foro, seguito dal foro del perno di sterzo, quindi ﬁssarla con il dado. 3.Inserire una rondella da 10mm e un dado M10 sulla parte superiore dell'asse dello sterzo, e poi utilizzare una chiave a bussola per stringere il dado.
Page 27 ISTRUZIONI PER IL MONTAGGIO Montaggio della maniglia frontale 1. Fissare la linguetta della maniglia frontale nella scanalatura del dispositivo di ﬁssaggio della maniglia. Utilizzare due viti a testa piatta da 4*16 mm, ﬁssare l'estremità superiore della maniglia al dispositivo di ﬁssaggio della maniglia. 2.
Page 28 FUNZIONI MANUALI Pannello musicale Regolatore di Interruttore velocità luce Alta/Bassa Interruttore Avanti/Indietro Interruttore On/Oﬀ Attenzione! Per evitare di danneggiare Il cambio, assicurarsi che il prodotto sia completamente fermo prima di passare dalla marcia avanti alla marica indietro. Istruzioni per il funzionamento: Alimentazione: premere il pulsante di accensione per accendere il veicolo.
Page 29 FUNZIONI MANUALI Porta di Ricarica ● L'alimentazione deve essere spenta durante la ricarica. ● La porta di ricarica si trova sul pedale della struttura del veicolo. ● Collegare la spina del caricabatterie alla porta di ricarica. ● Collegare il caricabatterie a una presa di corrente. Precauzioni per la ricarica ●...
Page 30 FUNZIONI MANUALI Spostamento del prodotto 1. Quando la batteria si esaurisce, spegnere il prodotto. 2. Tenere saldamente l'angolo posteriore e sollevare il prodotto con un angolo di 45 gradi. 3. Trascinare il veicolo nella posizione desiderata. Tenere lontani i bambini quando si trascina il veicolo.
Page 31: Risoluzione Dei Problemi
Risoluzione dei problemi Problemi Soluzioni Possibili cause 1. La batteria è esaurita. 1. Ricaricare la batteria per almeno quattro ore. 2. Il fusibile termico è scattato. 2. L'interruttore di alimentazione è 3. Il dado della ruota è caduto o impostato su "Oﬀ" - attendere allentato.
Page 32 ATTENZIONE ● L’assemblaggio e la ricarica della batteria devono essere eseguiti da un adulto. ● Assicurarsi che tutte le parti siano installate correttamente prima dell'uso. ● I bambini devono essere sorvegliati da un adulto quando utilizzano questo veicolo. ● Non utilizzare in strade aperte, carreggiate, pendii ripidi, colline o in prossimità...
