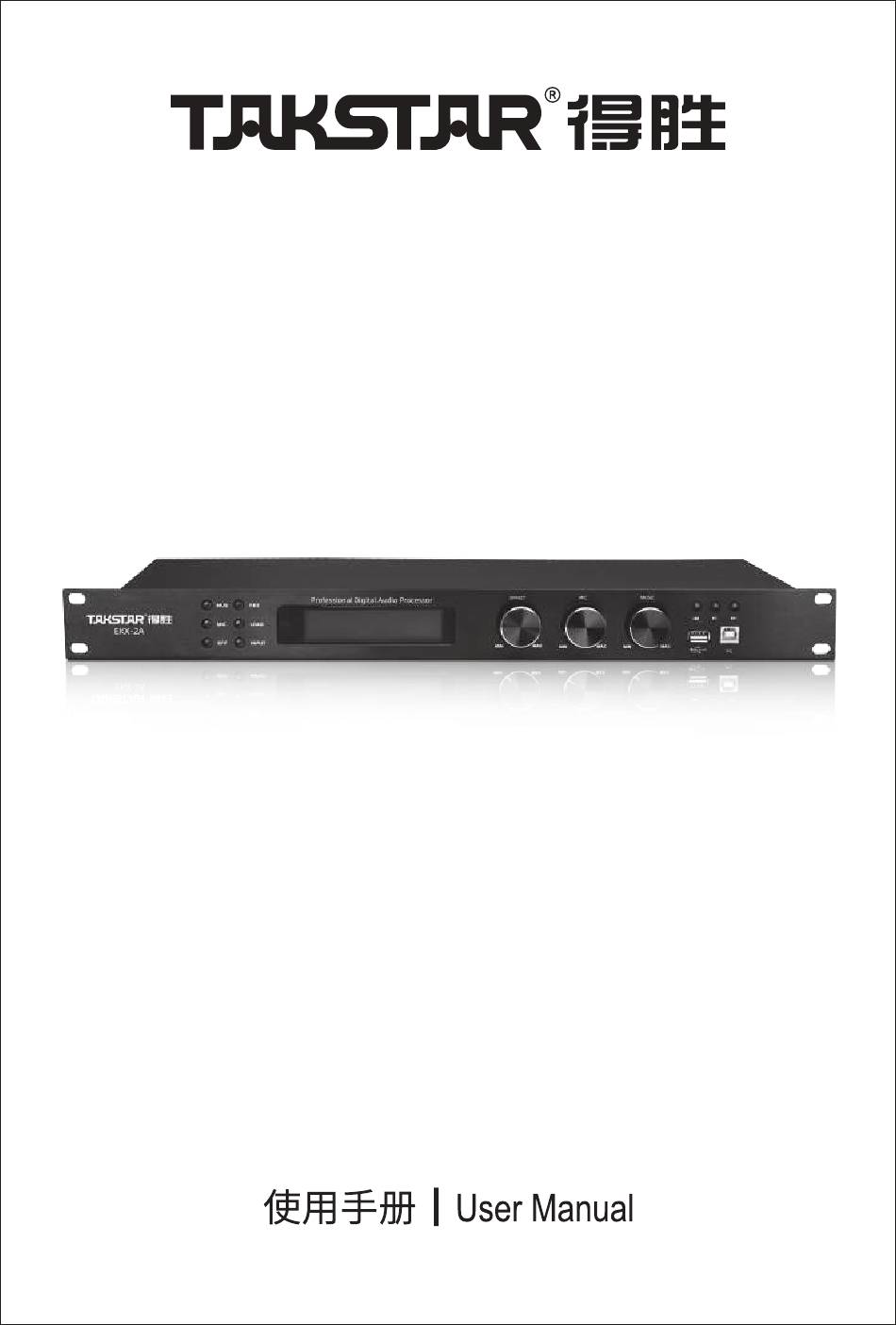

- Page 1 EKX-2A 前级效果器 Preamp Effects Processor...
- Page 2 前级效果器 EKX-2A 前言 感谢您选购得胜EKX-2A前级效果器， 为了您能够更好地了解使用本产品， 建议您在使用前仔细阅 读本说明书。 若存在有疑问或者您有宝贵的建议， 可通过拨打得胜官方服务热线400 6828 333 或微信扫描二维码关注得胜官方公众号与我们联系。 产品特性 • 光纤、 同轴、 无线连接播放、 U盘、 RCA， 多种音源输入， 连接更灵活； • 采用ADI系列芯片数字音频处理器， 强大的音频信号处理能力； • 音乐通道有7段PEQ立体声均衡器， 并自动识别USB音频数字输入； • 麦克风消声设定， 独立压缩设计； 3挡啸叫抑制， 并可选 “OFF” ; • 效果通道独立设有高、 低通， 混响和回声分别设有3段参量均衡 （PEQ） 等功能；...
- Page 3 前级效果器 EKX-2A 技术参数 音乐部分 （MUSIC） 麦克风部分 （三路MIC输入） • 信号源： 光纤， 同轴， 无线连接， U盘， RCA • 输入电平： 50mVrms • 输入电平： 775mVrms • 频率响应： 20Hz-20kHz • 频率响应： 20Hz-20kHz • 失真 （THD） ： <0.1% (1kHz) • 失真 （THD） ： <0.1% (1kHz) • 信噪比 （SNR） ： >80dB （直通）...
- Page 4 前级效果器 EKX-2A 功能示意 前面板 ⑦ ⑥ EKX-2A ③ ④ ② ① ⑤ ① 电脑接口： 连接本机与装有Windows系统的计算机， 可使用本机的用户界面软件控制机器。 ② U盘接口： 插入储存有MP3或其它格式曲目的U盘， 可在本机直接播放。 ③ 红外接收窗口： 用于接收遥控器红外线发出的指令。 ④ LCD显示屏： 显示当前菜单以及菜单下可编辑的参数。 ⑤ 音量旋钮： 分别对话筒、 效果、 音乐音量进行调节， 顺时针旋转逐渐增强， 反之逐渐减小。 ⑥ 功能按键： 选择相应的功能并进行调节。 本机所有功能在面板上的直观显示， 按下相应的按键， 就 可以进入该参数的设置界面， 以下是这些功能按键的功能简介：...
- Page 5 前级效果器 EKX-2A 背面板 ⑧ ⑦ ⑥ ⑤ ④ ③ MADE IN CHINA ① ② ① 电源接口： 通过带插头的电源线连接市电 （~210V-230V/50Hz） 为效果器供电。 ② 电源开关： 往 “ON” 方向拨动接通电源； 往 “OFF” 方向拨动关闭电源。 ③ 音频输出接口： 连接功率放大器或者有源音箱， 下面是连接对应的音箱输出接口的功能简介： • L—主音箱 （左） • R—主音箱 （右） • CEN—中置音箱 • SUB—超低音箱...
- Page 6 前级效果器 EKX-2A 遥控器 ① ② ① 音源输入切换 INPUT MUTE ② 静音按键 ③ ③ 播放控制 ④ MUS+ ④ 音乐音量控制 ⑤ MIC- MODE MIC+ ⑤ 麦克音量控制 ⑥ MUS- ⑥ 超低音量控制 SUB- SUB+ ⑦ ⑦ 啸叫抑制调节 ⑧ ⑧ 效果控制 使用说明 产品的连接与启动 请按照如下步骤完成快速连接和启动， 操作之前请确保已关闭本机器和所有功率放大器的电源。...
- Page 7 前级效果器 EKX-2A 2. 接通电源。 3. 在以上操作过程中， 建议先将所有功率放大器的音量调至最低， 然后再接通功率放大器电源。 4. 信号通过本机器时， 在确保功率放大器不削波的前提下， 慢慢调高功率放大器的音量到理想听音 效果。 注意： 为了正确地保护扬声器而不影响其性能， 建议您调整音频系统的音量结构并且调节分频器， 均 衡器和压限器的设置。 安全警示 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造成的人身伤害或财产损失， 使 用本产品前， 请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小， 不要在超过产品功率及大音 量下长时间使用， 以免造成产品异常； 2. 使用中若发现有异常 （如冒烟、 异味等） ， 请立即关闭电源开关并拔掉电源插头， 然后将产品送售后服...
- Page 8 前级效果器 EKX-2A 关于图标含义解释 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型的废弃物会有潜在的 有害物质， 可能对环境和人类健康产生负面影响， 所以本产品不应与您的家庭垃圾一起处置， 应将本产品应交由授权的电气和电子设备 （WEEE） 回收站回收。 同时， 您在正确处理本产品 的同时将有助于自然资源的有效利用。 如需了解更多有关您可以在何处放置废物回收设备的信息， 请联系您当地的城市办事处、 废物管理局或家庭废物处理服务部门。 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改进产品， 本说明书可能不符 合您的特定产品的技术规格。 要获取最新版说明书， 请访问得胜官网， 然后下载说明书文件。 技术规格、 设备或另售的附件在各个地区可能有所不同， 如有问题请与当地得胜销售网点确认。 如需更多支持和 深层产品信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限公司在中国和/或其他国家/ 地区的注册商标或商标。 所有其它商标均是其各自所有者的财产。...
-
Page 9: Package Contents
EKX-2A Preamp Effects Processor Preface Dear Customer, Thank you for purchasing our product. Read this manual thoroughly to use the product properly. If you have any questions or suggestions, please contact our local sales service. Features • Flexible connectivity: optical, coaxial, wireless, USB, RCA inputs. -
Page 10: Specifications
• Computer Connection: USB • Frequency Response: 20Hz-400Hz • Power Supply: AC200V-240V/50Hz • SNR: >80dB • Fuse: T1A/250VAC • PEQ: 1-3 bands • Power Consumption: 10W Note: The above data are measured by Takstar laboratory which has the final interpretation right! -
Page 11: Function Descriptions
EKX-2A Preamp Effects Processor Function Descriptions Front Panel ⑦ ⑥ EKX-2A ③ ④ ② ① ⑤ 1. Computer Interface: Connect the unit to a Windows computer to use the control software. 2. USB Port: Insert a USB drive with MP3 or other audio files for direct playback. - Page 12 EKX-2A Preamp Effects Processor Rear Panel ⑦ ⑥ ⑤ ④ ③ ⑧ MADE IN CHINA ① ② 1. Power Socket: Connect the power cord to a 210V-230V/50Hz AC outlet to power the unit. 2. Power Switch: Flip to "ON" to power on, "OFF" to power off.
-
Page 13: Remote Control
EKX-2A Preamp Effects Processor Remote Control ① ② 1. Input Source Selection MUTE INPUT 2. Mute ③ 3. Playback Control ④ 4. Music Volume Control MUS+ ⑤ MIC- MODE MIC+ 5. Mic Volume Control ⑥ 6. Subwoofer Volume Control MUS-... -
Page 14: Safety Instructions
EKX-2A Preamp Effects Processor 2. Power on the unit. 3. During the above process, it is recommended to first turn the volume of all power amplifiers to the minimum, then power on the power amplifiers. 4. As the signal passes through the unit, slowly increase the volume of the power amplifiers to the desired listening level, ensuring the power amplifiers do not clip. -
Page 15: Label Meanings
About This Manual This manual contains up-to-date technical specifications as of printing. However, specifica- tions contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region.
