Summary of Contents for Takstar XY0-1 SET

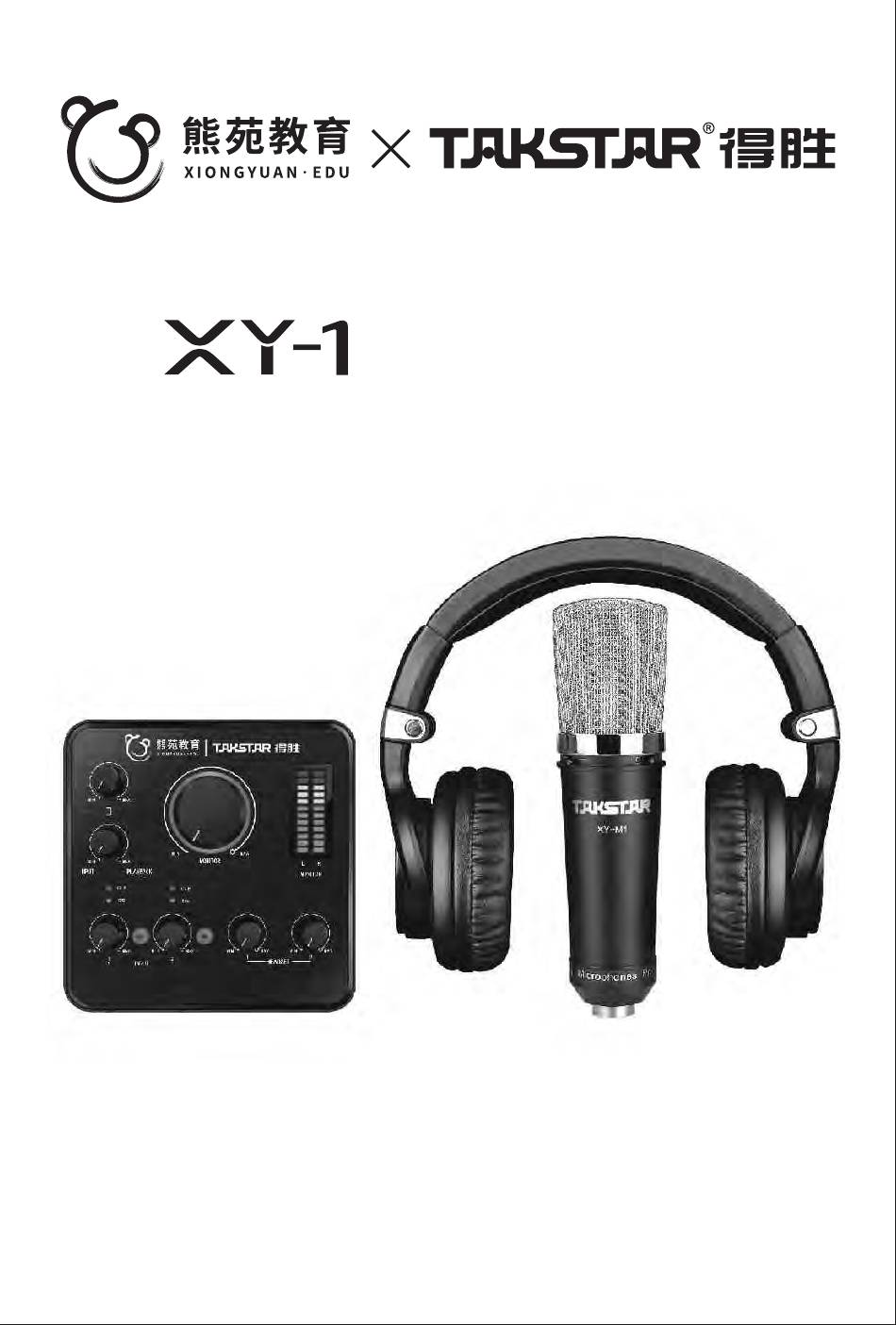

- Page 1 专业录音直播套装 PRO RECORDING/WEBCAST KIT User Manual 使用手册...
-
Page 2: Table Of Contents
专业录音直播套装 中文目录…………………………………………………………………………………2-26 Contents…………………………………………………………………………………27-56 产品简介………………………………………………………………………………………2 产品特性……………………………………………………………………………………2-3 包装清单………………………………………………………………………………………4 系统要求………………………………………………………………………………………4 适用范围………………………………………………………………………………………4 技术参数……………………………………………………………………………………5-6 功能示意……………………………………………………………………………………7 前面板…………………………………………………………………………………7 主面板…………………………………………………………………………………9 后面板…………………………………………………………………………………11 连接示意……………………………………………………………………………………13 驱动下载与安装……………………………………………………………………………14 控制面板……………………………………………………………………………………14 驱动图标……………………………………………………………………………14 声卡设置………………………………………………………………………………14 播放设置说明………………………………………………………………………………17 多应用程序支持………………………………………………………………………18 系统音频设置………………………………………………………………………………18 系统音源………………………………………………………………………………18 伴奏音源………………………………………………………………………………18 ASIO输入音源5/6……………………………………………………………………18 录音应用……………………………………………………………………………………20 直播应用……………………………………………………………………………………22 故障排除……………………………………………………………………………………23 安全警示……………………………………………………………………………………24 关于图标含义解释…………………………………………………………………………25 关于本说明书………………………………………………………………………………26 环保说明……………………………………………………………………………………26... -
Page 3: 中文目录

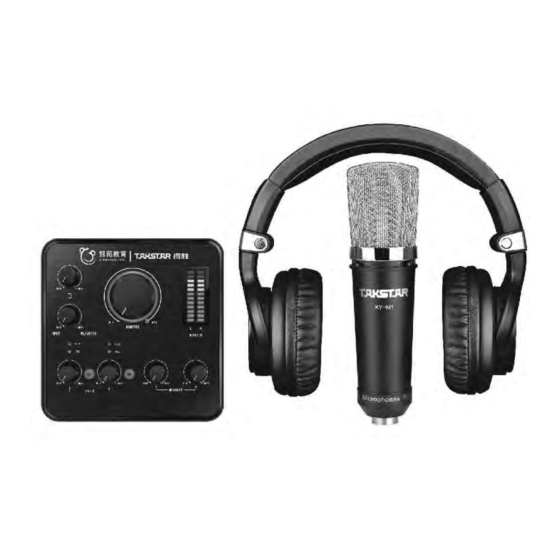

专业录音直播套装 ■ 产品简介 XY-1SET专业录音直播套装由“得胜”与“熊苑教育”联合推出，专为满足专业录 音、人声录制、乐器录音及影视后期配音等场合需求而设计，套装包含XY-S1网络配音专 业声卡、XY-M1录音麦克风、XY-E1专业封闭式监听耳机以及相关配件。XY-S1声卡是一款 4进4出的USB网络配音专业声卡，采⽤ASIO2.0驱动，超低延迟，⽀持24bit/96KHz⾼精 度采样，兼容多种Windows版本操作系统，可加载各种机架进行专业录音、乐器录制、 影视后期配音等。 XY-M1 麦克风采用镀金大振膜音头，高灵敏度设计，能够捕捉丰富的声 音细节。 XY-E1 耳机为专业录音而设计，高保真，采用Ø50mm钕铁硼驱动单元，具有宽 频响、大动态声音表现。装备配置高档的铝合金箱，方便户外携带使用。 ■ 产品特性 XY-S1网络配音专业声卡 专为专业录音、人声录制、乐器录音及影视后期配音而设计，兼容Windows10及以下 ● 操作系统； 驱动通过了“WHQL微软认证”，确保声卡与微软系统之间的稳定性、兼容性； ● 采用USB2.0数据传输标准，高速传输、超低延迟； ● 支持24bit/96KHz高精度采样，录音采集、声音回放更清晰； ● 采用ASIO2.0驱动标准，可同时运行两个以上VST机架实现网络直播及专业录音； ● 强大的外放、内录功能，支持连麦直播，多人聊天直播不卡麦； ● 支持MME、WDM及 DirectSound，轻松实现声卡与电脑之间的声音信号传输； ● 具有麦克风、耳机、音箱输出、手机录音等多种音量控制调节； ● 配备两个混合式麦克风、乐器输入接口，可分别连接麦克风及乐器设备； ● 具有一个 Ø 3.5mm手机接口，可实现电脑、手机同步直播； ●... - Page 4 专业录音直播套装 专业封闭式监听耳机 优越声压处理能力，高保真还原声音本质，满足专业级别录音需要； ● 封闭式腔体设计，能有效隔阻外界噪音，营造安静的听音氛围； ● 采用Ø50mm的钕铁硼驱动单元，具有宽频响、大动态声音表现； ● 舒适的耳罩设计，可缓解压力，提高密闭性，从而得到更强劲的低音； ● 应用人体工程学设计，适应于不同人体头型佩戴； ● 耳壳可向外翻转180°，可满足单边监听需求； ● 可折叠机身及分离线设计，方便携带。 ● 录音麦克风 采用镀金大振膜音头，拥有宽广的频率响应，确保声音的真实还原； ● 心型指向拾音，拾音方向准确，有效降低环境噪音的拾取； ● 高灵敏度设计，捕捉丰富的声音细节，声音表现更到位； ● 本底噪声进行了优化处理，轻松胜任各种录音、直播环境； ● 一键低切功能，大幅减弱100Hz以下的背景噪声，录制声音更纯净； ● 灵敏度衰减开关，可承受更高声压级收音，防止声音过载失真； ● 配置专用金属防震架，具有出色的隔震性能，防止震动声的传导； ● 配置防风棉，有效消除人声“pop”和气流等杂音干扰。 ●...
-
Page 5: 包装清单
专业录音直播套装 ■ 包装清单 XY-S1网络配音专业声卡…………………………………………………………………1台 XY-E1专业封闭式监听耳机………………………………………………………………1只 XY-M1录音麦克风…………………………………………………………………………1支 音频线（规格：Φ3mm*1.2m）…………………………………………………………2条 Type-C数 据 线 （ 规 格 ： Φ4mm*1.5m）……………… … ……………………………1条 2.2m可拆卸耳机线………………………………………………………………………1条 麦克风线 （ 规格 ：Φ 6.0mmx3m） ………………………………………………………1条 Ø3.5mm转Ø6.3mm转换头………………………………………………………………1个 电源适配器…………………………………………………………………………………1个 防风棉………………………………………………………………………………………1个 防震架………………………………………………………………………………………1个 说明书………………………………………………………………………………………1份 铝合金箱……………………………………………………………………………………1个 ■ 系统要求 USB数字接口兼容Windows XP/Vista/7/8/10 Ø3.5mm接口兼容iOS、Android 计算机最低要求：AMD/intel CPU 2核2GHZ以上内存4G ■ 适用范围 专业录音、人声录制、乐器录音、影视后期... -
Page 6: 技术参数
专业录音直播套装 ■ 技术参数 XY-S1网络配音专业声卡 话筒/线路输入 1-2 线路/伴奏输入3-4 频率响应：20Hz-20KHz（±1dB） 频率响应：20Hz-20KHz(±1dB) 动态范围：80dB（A-加权) 信噪比：100dB（A-加权) 信噪比：75dB（A-加权) 总谐波失真加噪声：<0.0031%(-90dB) 总谐波失真加噪声：<0.025%(-72dB) 动态范围：97dB（A-加权) 交调失真：-77dB@1KHz 最大输入电平：+0dB 增益：0dB 输入阻抗：inst in，6.8KΩ，典型 线路输出L/R 麦克风输入：6.8KΩ，典型 可调增益：>50dB 频率响应：20Hz-20KHz(±1dB) 总增益范围：+54dB 动态范围：98dB（A-加权) 信噪比：102dB（A-加权) 耳机输出1-2 总谐波失真加噪声：<0.0125%(-78 dB) 频率响应：20Hz-20KHz(±1dB) 交调失真：-65dB @ 1KHz 动态范围：99dB（A-加权) 输出阻抗：75Ω 信噪比：103dB（A-加权) 负载阻抗：32-600Ω 总谐波失真加噪声：<0.0056%(-85 dB) 最大输出电平：+1.2 dBV 交调失真：-75dB @ 1KHz 功率：90mW/100Ω... - Page 7 专业录音直播套装 XY-E1专业封闭式监听耳机 单元类型：动圈式 单元直径：Ø50mm 单元阻抗：42Ω±30% 频率响应：10Hz~20kHz 灵敏度：100±3dB at 1kHz 最大功率：2000mW 额定功率：1000mW 连接线材：Ø4mm×2.2m 接驳插头：Ø3.5mm立体声镀金插头 +Ø6.3mm立体声镀金转换插头 频率响应图 产品重量：约310g XY-M1录音麦克风 音头：Ø34mm镀金大振膜音头 指向性：心型指向 频率响应：20Hz-20kHz 灵敏度：-33dB±3dB (0dB=1V/Pa at 1KHz) 等效噪声级：≦20dB（IEC 581-5） 峰值声压级：130dB（THD≤1% at 1KHz） 输出阻抗：100Ω±30%(at 1KHz) 灵敏度衰减：-10dB 低切：100Hz 10dB/Oct 工作电压：48V幻象电源 单体尺寸：Ø50mmx188mm 频率响应图 单体重量：约480g 注：以上数据由得胜实验室测试得到，并拥有最终解释权！...
-
Page 8: 功能示意
专业录音直播套装 ■ 功能示意 前面板 前面板 ① 立体声Φ6.35mm耳机接口①/②： 用于连接耳机，耳机输出接口通过两个独立的驱动电路给两个耳机输出，以完美 匹配（Φ6.35mm）或转接（Φ3.5mm）耳机。 ② 麦克风/乐器接口①/②： 用于连接麦克风或吉他、电钢琴等乐器，该插口即可连接XLR型插头又可连接 Φ6.35mm插头（平衡/非平衡）, 将麦克风、吉他或其他信号源连接到其中一个输入 插孔。 有三种类型的输入接口连接：平衡卡侬XLR，平衡TRS 和非平衡TS。平衡信号提 供更好的噪声抑制，是首选用法，尤其是使用长度超过6米的电缆时。当连接的设备 需要48V幻象供电时，请使用平衡卡侬XLR。 根据标准，它们的接线如下，由AES（音频工程协会）指定： ② ① ③ 极性： ①接地 、②热(+) 、 ③冷㈠... - Page 9 专业录音直播套装 平衡XLR（卡侬） ①屏蔽（接地）引脚、②热（＋）引脚、③冷（–）引脚 ① ① ③ ② ③ ② 平衡卡侬插头 平衡TRS（Φ6.35mm） 热（＋）尖端、冷环、 屏蔽（接地）套管 平衡TRS插头 非平衡TS（Φ6.35mm） 热（＋）尖端、屏蔽套管 非平衡TS插头...
-
Page 10: 主面板
专业录音直播套装 主面板 ⑦ ⑧ ⑥ ⑨ ⑤ ④ ③ ② ① ⑩ ① INPUT11/2旋钮： 分别调节1/2输入接口的电平信号大小，逆时针旋转时减小输入信号电平，顺时针旋 转时增大输入信号电平。 ② 48V开关（幻象电源）【1】/【2】： 循环点按开启或关闭48V幻象电源，开启时，按键指示灯亮蓝灯；关闭时，按键指示 灯熄灭。幻象电源在不需要时请关闭，在幻象电源打开时，请勿连接或断开任何设 备。打开或关闭幻象电源时，应将所有音量调至最小，以防止出现噪音或导致设备 损坏。 ③ SIG指示灯： 用于指示MIC插口【1】/【2】是否有输入信号，当检测到有信号输入时，SIG指示灯 绿灯亮起，没有信号输入时，SIG指示灯熄灭。 ④ CLIP指示灯： 用于指示MIC插口【1】/【2】的输入信号是否过载（削波），当输入信号过载时， CLIP指示灯亮红灯，当输入信号正常时，CLIP指示灯熄灭。... - Page 11 专业录音直播套装 ⑤ 软硬件监听旋钮： 调节软件和硬件声音的混合比例，将人声与设备中播放的伴奏更自由的融合。调节 软硬件监听旋钮只影响耳机监听的声音，不影响录制到的声音大小。 （1）逆时针旋转时，监听到的硬件声音逐渐增大，软件声音逐渐减小，调“INPUT” 位置时，直接返听硬件输入的声音； （2）顺时针旋转时，监听到的软件声音逐渐增大，硬件声音逐渐减小，调至 “PLAYBACK”位置时，会听到电脑或其它软件中播放的声音。 我们以录制带有背景音乐的有声小说、课件应用为例，连接麦克风录制人声，用“ 酷狗音乐”播放音乐。逆时针旋转时麦克风声音逐渐增大，“酷狗音乐”声音逐渐 减小，同理顺时针旋转时麦克风声音逐渐减小，“酷狗音乐”声音逐渐增大。当调 到一个合适的位置时，人声与音乐音量大小合适的比例。调至“INPUT”时背景音 乐监听音量 为最小，调至“PLAYBACK”时，麦克风声音监听音量为最小。 ⑥ 手机录音音量旋钮： 调节输出至直播手机的音量大小（即输出到网络端的声音），逆时针旋转输出音量 减小，网友听到的直播声音会变小，顺时针旋转输出音量增大，网友听到的直播声 音会变大； ⑦ 线性输出（音箱输出）音量旋钮： 调节控制线性输出（音箱输出）音量大小，逆时针旋转减小音量，顺时针旋转增大 音量； ⑧ 电源指示灯： 接通电源时，电源指示灯亮蓝色； ⑨ 总输出信号指示灯： 左右两路各6个绿灯，3个黄灯，2个红灯，随总输出电平信号大小做动态变化，红灯 亮起时说明输出信号过载，应适当减小麦克风或伴奏音量； ⑩ 耳机音量旋钮： 调节前面板耳机接口HEADSET 1/ 2 的音量输出大小，逆时针旋转音量减小，顺时针 旋转音量增大。...
-
Page 12: 后面板
专业录音直播套装 后面板 ① ② ④ ③ ⑤ ⑥ ① 电源开关： 常按电源按键约2秒可开启或关闭声卡。 ② 电源接口： 连接电源适配器给声卡供电，建议使用标配的电源适配器。使用非标配电源适配器 时，应注意选择电源规格为：DC 12V 1A，电源接口需满足外环为负极，内部为 正极的电源适配器。 ③ 线性输出（音箱输出）接口 LINE OUT L/R： 可通过Φ6.35mm连接线，用于连接监听音箱或多媒体音箱。该插口可连接Φ6.35mm 插头（平衡/非平衡）, 将监听音箱与该插孔连接。 有两种类型的输入接口可供选择：平衡TRS和非平衡TS。平衡信号提供更好的噪声 抑制，是首选用法，尤其是使用长度超过6米的电缆时。根据标准，它们的接线如下, 由AES（音频工程协会）指定： 平衡TRS（Φ6.35mm） 热（＋）尖端 冷环 屏蔽（接地）套管 平衡TRS插头... - Page 13 专业录音直播套装 非平衡TS（Φ6.35mm） 热（＋）尖端 屏蔽套管 非平衡TS插头 ④ Type- C数据接口： USB2.0规格，用于连接电脑的标准USB插口。确保通过高品质USB数据线连接（建 议使用声卡原装USB数据线)，中间没有USB延长线和USB集线器。当连接USB3.0 时，只能使用USB2.0的协议。 ⑤ 手机接口： Φ3.5mm美标接口，通过Φ3.5mm音频线连接直播手机，可将声卡输出的声音信号 传输给直播手机，实现手机直播。如果手机没有Φ3.5mm接口，建议使用正版OTG 转接头连接（OTG转接头需自行另购） ⑥ 伴奏接口： 通过Φ3.5mm音频线连接音源设备，比如手机、播放器、CD机等，用于直播时实现 一部手机直播，另一个音源设备播放伴奏。...
-
Page 14: 连接示意
专业录音直播套装 ■ 连接示意 前面板 XY-E1专业封闭式监听耳机 XY-M1录音麦克风 数字乐器 吉他 XY-M1 后面板 电脑 直播手机 伴奏手机 适配器 音响... -
Page 15: 驱动下载与安装
专业录音直播套装 ■ 驱动下载与安装 一、 驱动下载 为保障良好的用户体验，我们会不断更新驱动及固件，如有需要请在得胜官方网 站https://www.takstar.com/下载最新驱动。 下载方法1：登陆得胜官网，进入服务支持页面的下载中心，通过搜索功能搜索“ XY-S1”，找到“熊苑教育XY-S1声卡驱动”进行下载； 下载方法2：登陆得胜官网，通过搜索功能搜索“XY-1 SET”，进入”熊苑教育 XY-1 SET专业录音直播套装”产品详情页，在详情页的 相关下载 中找到“熊苑教 “ ” 育XY-S1声卡驱动”进行下载。 将下载好的文件解压缩，并运行TAKSTAR_XY-S1Audio_x.x.x.setup进行驱动安 装，驱动的安装、卸载及升级详情操作步骤请参阅“熊苑教育XY-S1声卡操作指南”， “操作指南”可到“熊苑教育XY-1 SET”产品详情页的“相关下载”中下载获取。 ■ 驱动控制面板 一、驱动图标 驱动安装好后，XY-S1的图标会出现在任务栏通知区，如果它们没出现，点击任 务栏中的小三角来设置这些图标的显示，如下图所示： 二、声卡设置 双击驱动图标，如下打开声卡驱动面板，如下图所示：... - Page 16 专业录音直播套装 1. USB流模式 USB流模式有三个选项：最小延时、低延时、标准模式。 ① 最小延时：声卡的输入延迟与输出延迟为最小，返听延迟小于10ms（取决于缓冲 大小），注意此选项对电脑性能要求比较高，推荐win7/win8系统在使用过程中不 要打开其它大型软件和处理其它任务，避免产生意外的杂音； ② 低延时：声卡的延迟比最小延迟要高，返听延迟>20ms； ③ 标准模式：声卡的延迟比较大，返听延迟>30ms。 2. 采样率 设置当前采样率，采样率有四个选项：44100、48000、88200、96000，根据不 同的需求设置采样率。 不管选择什么采样率，音频驱动都会将采样率转换为44.1K输出到立体声混音里面 去，这样保证在网络上传输的带宽占用较少，让您有一个流畅的主播体验。 因为对系统做出改变需要些时间，因此修改采样率后不能立即进行录音或播放， 需要等待至少5s的时间，根据控制面板状态栏中的当前采样率的大小来判断采样率是 否切换。 注意：由于微软的系统限制，当用户要对WDM设备进行配置更改时，需要通过驱动的 采样率设置更改来更改所有WDM设备的采样率。在播放和录音过程中不能进行采样率 更改，请在退出播放软件及机架软件后，再更改采样率，如下图所示：...
- Page 17 专业录音直播套装 3. ASIO缓冲区 ASIO缓冲区有五个选项：64、128、256、512、1024，根据不同需求设置缓冲 区。 缓冲区大小可以决定ASIO和WDM进出数据的延时，对于系统稳定性也有一定影 响。以毫秒为单位，显示音频输入和输出的延迟时间。音频延时因ASIO缓冲区大小设 置不同而有所差异，ASIO缓冲区值设置越小，音频延时就越低。 缓冲区的选择原则：缓冲区越小延迟越低，但是也容易引起缓冲丢失，根据自身 电脑的性能选择一个较优的缓冲大小，缓冲区的选择和采样率、流模式有匹配关系， 当不匹配时系统会有相应的提示，此时您需要适当加大缓冲，如下图所示: ASIO不支持异步操作，这意味着输入和输出信号必须有相同的采样率，否则将会 产生重复的可听噪声。 4. 音频质量 音频质量选择：当采样率选择大于48K及以上时，此选项发挥作用，决定从系统喇 叭进来的声音重采样的音频质量。 5. 使用MMCSS服务 使用MMCSS 服务，为ASIO驱动激活更高优先级的支持。注意：目前只有最新版 Cubase/ Nuendo可以在较高负载下支持激活此选项。其他软件若启用此选项会降低 性能。重启ASlO后，更改生效。由此可以很方便地检查哪种设置会工作得更好。默认 开启状态，当VST机架的进程基本优先级为“实时”时，建议关闭MMCSS反而会提高 录音的稳定性，因为优先级为“实时”时采用MMCSS会导致线程优先级反转导致不稳 定。...
-
Page 18: 播放设置说明
专业录音直播套装 ■ 播放设置说明 XY-S1支持ASIO直接监听，但应该注意，并不是所有的程序都完全支持直接监 听，这会影响ADM的兼容性。XY-S1支持 MME、WDM及DirectSound，至于哪一个会 更好一些，则取决于所使用的应用程序。 一般来说，可以在播放软件的播放设备、音频设备等菜单下的选项或设置中进行 这样的设置。 以“酷狗”音乐为例，截图是“酷狗音乐”设置对话框，选择一个设备后，音频 数据将被送到相应的虚拟输出设备（这取决于所选择的播放设备），如下图所示： ① 当选择“ASIO输入音源5/6” 为音频输出设备时，音频数据将输出给到机架软件里, 在机架软件的输入设备中选择对应的音频通道后播放的音乐信号将被引入机架； ② 当选择“伴奏音源”为音频输出设备时，“酷狗”播放的音乐将会被发送到网络端, 在直播或各种聊天平台中，网友将能听到您“酷狗”所播放的音乐； ③ 当选择“系统音源”为音频输出设备时，“酷狗”播放的音乐只能输出给自己监听, 不会传送给网络端。... -
Page 19: 多应用程序支持
专业录音直播套装 ■ 多应用程序支持 XY-S1支持多客户端操作，这意味着多个应用程序可以同时运行，使用多个WDM 和ASIO的输入，ASIO和WDM格式甚至可以在相同播放通道内同时使用。但是，因为 WDM采用实时的采样率转换(ASIO不能)，因此所有激活的ASIO机架软件只能使用相同 的采样率。 ■ 系统音频设置 1. 系统音源： “系统音源”通道，此通道声音不经过录音混音器直接输出,例如系统提示音，网页的 声音及软件默认输出的声音，在网络聊天或直播时，如果选择系统音源，则播放软 件上播放的音乐不会传输给网络对方，只能自己听到。 2. 伴奏音源： “伴奏音源”通道，可将电脑播放的声音传输给网络端，即网络聊天或直播过程中， 网友和自己都能听到电脑播放的声音。 3. ASIO输入音源5/6： “ASIO输入音源5/6”通道，播放软件输出的音乐经过机架后再输出给网络端。如果 不开启机架，网友是不能听到您播放软件所播放的音乐。ASIO驱动安装完成后， 将自动将 “系统音源”设备默认为当前播放设备，将“立体声混音”设备默认为当 前录音设备，如下图所示：... - Page 20 专业录音直播套装 以Windows7为例，打开电脑系统喇叭的 “播放设备”选项，可查看当前使用的 播放设备。在“播放设备”对话框的“级别”选项中可调整相关播放设备的音量大小， 如下图所示： 也可通过系统喇叭的“打开音量合成器”调节相关播放设备的输出音量大小，如下图 所示：...
-
Page 21: 录音应用
专业录音直播套装 ■ 录音应用 通过录音软件进行录音时，必须选择相应的录音设备Analog（x+y）或Virtual （x+y）； 首先参考连接示意图将声卡设备连接好，然后安装好声卡驱动，（具体驱动安装 步骤请参考“操作指南”的相关内容，“操作指南”可到得胜官网www.takstar.com 产品详情页进行下载获取）； 以CUBASE为例，在机架的音频系统的 ASIO设置里选择“TAKSTAR MX630 ASIO Driver”作为默认的录音设备，如下图所示：... - Page 22 专业录音直播套装 在不同录音轨道的设备端口选择对应的输入设备，当选择 Analog input（1+2） 时，对应麦克风输入1/2的通道信号，当选择 Analog input(3+4)时，对应声卡的伴奏 输入接口信号，当选择Virtual input(5+6)时，对应播放器的ASIO输入音源5/6信号， 即将播放信号引入机架。不同的录音软件设备端口命名有所差异，以实际应用的录音 软件为准，如下图所示： 在不同录音轨道的设备端口选择对应的输出设备，选择Analog output (1+2)时，对应输出（音箱输出）接口L/R及耳机输出1/2接口信号，如下图所示： 更多录音使用的方法建议参考录音软件使用帮助或到该录音软件相应的官方网站 获取该软件的学习资料。...
-
Page 23: 直播应用
专业录音直播套装 ■ 直播应用 参考连接示意图安装连接好设备后，软硬件监听旋钮调至“PLAYBACK”方向， 打开播放软件，如“酷狗音乐”选择“伴奏音源”为输出音频设备，参考录音应用部 分进行机架的设置及机架插件的效果处理（要掌握效果插件的处理调节方法及应用技 巧您需要学习了解录音相关的混音技术知识），然后在电脑端及手机端打开相应直播 平台即可进行电脑手机同步直播了。... -
Page 24: 故障排除
专业录音直播套装 ■ 故障处理 一、不能开机 确保设备通过适配器连接到电源； 二、电脑不能识别 1. 确认是否正确使用USB数据线，检查USB线缆是否断裂或损坏，尝试使用正常的 USB数据线替换，不宜使用超过3米的数据线连接； 2. USB端口没有在系统中激活（请检查Windows系统的“设备管理器”）； 3. USB线缆没有连接到插孔，或没有正确连接到插孔； 4. 声卡没有连接电源； 5. 驱动是否已被正确安装。 三、没有声音 1. 检查设备音量控制旋钮是调节过小，尝试调整音量旋钮至正常电平； 2. 检查播放软件是否正常播放，尝试退出后重新打开，看是否恢复正常； 3. 检查音频设备是否处于禁用状态； 4. 软件或硬件声音没有，检查软硬件监听旋钮是否处于INPUT或PLAYBLACK位置，尝 试调整后，才查看声音是否恢复； 5. 检查麦克风和音箱是否正确与设备连接，请参照连接实例确认； 6. 如果使用48V供电的电容麦克风，请检查“48V”开关指示灯是否处于亮起状态； 7. 检查耳机是否连接到位，请尝试重新插拨后再试； 8. 检查音频设备是否已选择为本设备，请参照电脑音频设置说明及播放软件音频设备 选择进行确认； 9. 是否同时有其他USB设备与电脑连接，尝试拔除后在检查声音是否恢复正常； 10. 是否有其他程序在同时运行冲突，尝试关闭其他程序后检查声音是否恢复正常。 四、不正常声音（噪音、断音、失真）... -
Page 25: 安全警示
专业录音直播套装 ■ 安全警示 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人 身伤害或财产损失，使用本产品前，请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整音量大小，不 要在超过产品功率及大音量下长时间使用，以免造成产品异常和听力损伤； 2. 使用中若发现有异常(如冒烟、异味等)，请立即关闭电源开关并拔掉电源插头，然 后将产品送经销商检修； 3. 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境， 使用中避免靠近火源、雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔， 以免损坏其功能； 4. 本产品不得遭受水滴或水溅，产品上不得放置诸如花瓶类的装有液体的物品； 5. 在对本设备进行清洁时，请务必将电源插头从电源插座中拔出，清洁设备时，使 用柔软的干布。请勿使用涂料稀释剂、溶剂、清洁液或浸了化学物质的抹布； 6. 在雷暴期间或长时间不使用时，请拔下本设备的插头； 7. 请勿使用墙壁插座或延长线过载，否则可能会导致风险火灾或电击； 8. 保护电源线不被踩到或挤压，尤其是插头、插座以及它们与电源线连接的位置； 9. 使用该产品时需遵守相关安全规定,法律法规明确禁止使用场合请勿使用本机，以 免导致意外事故； 10. 请使用制造商指定的附件； 11. 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联系 当地经销商跟进处理，未经同意对本设备进行自行拆机改装或维修，可能会失去 由得胜电子有限公司提供的保修服务； 12. 若使用电源适配器为本产品供电，请使用配送的电源适配器；如需使用其它适配 器，应购买获得CCC认证并满足标准要求的电源适配器； 13. 本产品适用海拔及气候条件由选配的适配器决定，适配器上图标代表含义如下： 仅适用于海拔2000 仅适用于非热带... -
Page 26: 关于图标含义解释
专业录音直播套装 ■ 关于图标含义解释 根据RL2004/108/EG和European Low Voltage Directive（欧洲低电压指令） RL2006/95/EG的测试结果表明，本产品符合欧共体关于电磁兼容性的成员国 法律整合的指令中所规定的限值。 此符号表示，根据WEEE指令(2012/19/EU)和国家法律，由于这种类型的废弃 物会有潜在的有害物质，可能对环境和人类健康产生负面影响，所以本产品不 应与您的家庭垃圾一起处置，应将本产品应交由授权的电气和电子设备 （WEEE）回收站回收。同时，您在正确处理本产品的同时将有助于自然资源的 有效利用。如需了解更多有关您可以在何处放置废物回收设备的信息，请联系您当地的 城市办事处、废物管理局或家庭废物处理服务部门。 未经合规方明确批准的变更或修改可能会使用户失去操作设备的权限。 此设备符合FCC规则第15条部分的要求。操作须符合以下两个条件： （1） 此设备可能不会造成有害干扰，并且 （2） 此设备必须接受接收到的任何干扰，包括可能导致意外操作的干扰。 该图标表示产品通过了“WHQL微软徽标认证”，即“微软操作系统硬件质量 实验室认证”。WHQL认证是微软公司为了保证系统的稳定性与兼容性而推出 的一项基准认证制度。通过WHQL认证的产品，能与Windows操作系统之间 做到更好的兼容性、稳定性、互通性，并且消除系统或设备宕机和性能下降的 问题，为用户带来更好的使用体验。微软规定凡是通过WHQL认证的产品都被授予 “Windows Compatible Logo”标志，其相关信息都会出现在微软官方网站和操作系 统的硬件兼容列表(HCL)中，以方便查询。 经过WHQL微软徽标认证的驱动程序在安装过程中不会弹出兼容性的提醒。设备驱 动包含在微软的硬件兼容性列表中，并且驱动经数字签名认可。另外用户的系统不会遭 到不稳定的、性能差的驱动和软件的影响，提高产品在用户心中的信任度。 该图标表示产品所标配的适配 该图标表示设备 器符合“中国强制性产品认证” 仅适合室内使用 3C认证要求。 该图标表示设备符合 二类电器双重绝缘要求。... -
Page 27: 关于本说明书
专业录音直播套装 ■关于本说明书 本说明书中内容符合截止印刷之日的技术规格。由于得胜公司会不断改进产品，本 说明书可能不符合您的特定产品的技术规格。要获取最新版说明书，请访问得胜官网， 然后下载说明书文件。技术规格、设备或另售的附件在各个地区可能有所不同，如有问 题请与当地得胜经销商确认。 如需更多支持和深层产品信息，请浏览得胜官方网站： https://www.takstar.com/ ■环保说明... -
Page 28: Contents
PRO RECORDING/WEBCAST KIT Brief Introduction……………………………………………………………… …… ………28 Features…………………………………………………………………………………28-29 Product Content……………………………………………………………………………30 Compatibility………………………………………………………………………………30 Application…………………………………………………………………………………30 Specification……………………………………………………………………………31-33 Function Description………………………………………………………………………34 Front Panel………………………………………………………………………………34 Master Panel……………………………………………………………………………36 Rear Panel………………………………………………………………………………38 Connection Diagram………………………………………………………………………40 Driver Download and Installation…………………………………………………………41 Driver Panel…………………………………………………………………………………41 A. Driver Icon……………………………………………………………………………41 B. Device Setting……… ……… ………………………………………………………41 Playback Setting Description……………………………………………………………44 Multiple Apps Support……………………………………………………………………46 System Audio Setting………………………………………………………………………46 System Audio Source…………………………………………………………………46... -
Page 29: Brief Introduction
PRO RECORDING/WEBCAST KIT ■ Brief Introduction XY-1SET Pro Recording/Webcast Kit, jointly launched by TAKSTAR and XIONGYUAN·EDU, is tailored for studio/vocal/instrument recording and post- production in film & TV. The set includes XY-S1 USB Audio Interface, XY-M1 Recording Microphone, XY-E1 Closed-back Monitor Studio Headphone and their accessories. - Page 30 PRO RECORDING/WEBCAST KIT XY-E1 Closed-back Studio Monitor Headphone Excellent sound pressure processing, reproducing the true essence of ● sound, catering for your studio-level recording demand. Closed design that effectively isolates ambient noise. ● Ø50mm NdFeB driver that offers wider frequency response and dynamic ●...
-
Page 31: Product Content
PRO RECORDING/WEBCAST KIT ■ Product Content XY-S1 USB Audio Interface ……………………………………………………………… XY-E1 Closed-back Studio Monitor Headphone………………………………………1PC XY-M1 Recording Microphone……………………………………………………………1PC Audio Cable (Ø3mm*1.2m)……………………………………………………………2PCS Type-C Data Cable (Ø4mm*1.5m)………………………………………………………1PC 2.2m Detachable Cable…………………………………………………………………1PC Microphone Cable ( 6.0mm*3m) Ø ………………………………………………………1PC Ø3.5mm to Ø6.3mm Adapter……………………………………………………………1PC Power Adapter……………………………………………………………………………1PC Windscreen…………………………………………………………………………………1PC Shock Mount………………………………………………………………………………1PC User Manual………………………………………………………………………………1PC... -
Page 32: Specification
PRO RECORDING/WEBCAST KIT ■ Specification XY-S1 USB Audio Interface MIC/LINE IN 1-2 Frequency Response: 20Hz-20KHz (±1dB) Dynamic Range: 80dB (A-weighted) S/N Ratio: 75dB (A-weighted) THD + N: <0.025% (-72dB) Intermodulation Distortion: -77dB @ 1KHz Input Impedance: inst in, 6.8KΩ, typical MIC IN: 6.8KΩ, typical Adjustable Gain: >50dB Gain Range: +54dB... - Page 33 PRO RECORDING/WEBCAST KIT HEADPHONE OUT 1-2 Frequency Response: 20Hz-20KHz (±1dB) Dynamic Range: 99dB (A-weighted) S/N Ratio: 103dB (A-weighted) THD + N: <0.0056% (-85dB) Intermodulation Distortion: -75dB @ 1KHz Power: 90mW/100Ω Output Impedance: 75Ω Load Impedance: 32-600Ω Connector Specification Cell Phone Connector: Ø3.5mm Accompaniment Connector: Ø3.5mm MIC Connector 1: XLR+Ø6.35mm MIC Connector 2: XLR+Ø6.35mm...
- Page 34 Output Impedance: 100Ω +30% (at 1KHz) Sensitivity Attenuation: -10dB Low Cut: 100Hz 10dB/Oct Frequency Response Chart Operating Voltage: 48V phantom power Dimension: Ø50mmx188mm Net Weight: approx. 480g Note: the above data is measured by Takstar laboratory, and Takstar has the final interpretation right!
-
Page 35: Function Description
PRO RECORDING/WEBCAST KIT ■ Function Description Front Panel ① Stereo Ø6.35mm Headphone Connector ① / ②: Used to connect with headphones. Each headphone output is driven by independent circuit, perfectly matching with Ø6.35mm or adapting to Ø3.5mm plugs. ② MIC/INSTRUMENT Connector ① / ②: Used to connect with microphones or instruments such as guitars and electric pianos, with either XLR plugs or Ø6.35mm plugs (balanced/unbalanced). - Page 36 PRO RECORDING/WEBCAST KIT Bal XLR ①Shield (Ground) Pin, ② Hot (＋) Pin, ③ Cold (−) Pin ① ① ③ ② ③ ② Bal XLR Connector Bal TRS (Ø6.35mm) Hot (＋) Tip, Cold Ring, Shield Sleeve (Ground) Bal TRS Connector Unbal TS (Ø6.35mm) Hot (＋) Tip, Shield Sleeve Unbal TS Connector...
-
Page 37: Master Panel
PRO RECORDING/WEBCAST KIT ⑦ ⑧ Master Panel ⑥ ⑨ ⑤ ④ ③ ② ① ⑩ ① INPUT 1/2 Knob: For adjusting the signal level of Input 1/2 respectively. Turn it counterclockwise to decrease the input signal level and vice versa. ②... - Page 38 PRO RECORDING/WEBCAST KIT ⑤ Software/Hardware Monitor Knob: For adjusting and balancing the sounds from software (accompaniment) and hardware (vocal). This knob affects only the volume of monitor headphone, but not the recording volume. （1）Turn it counterclockwise to turn the hardware sound up and the software sound down.
-
Page 39: Rear Panel
PRO RECORDING/WEBCAST KIT Rear Panel ① ② ③ ⑤ ⑥ ④ ① Power Switch: Press and hold for 2 seconds to turn on/off the device. ② Power Connector: Connect adapter to provide power supply for the device. Please use the standard adapter. - Page 40 PRO RECORDING/WEBCAST KIT Unbal TS (Ø6.35mm) Hot (＋) Tip Shield Sleeve Unbal TS Connector ④ Type-C Data Port: USB 2.0 standard for connecting to a computer. Make sure to connect via a high- quality USB cable (preferably the original USB cable supplied for the device) without USB extension cable or USB hub in between.
-
Page 41: Connection Diagram
PRO RECORDING/WEBCAST KIT ■ Connection Diagram Front Pane XY-E1 Closed-back Studio Digital instrument XY-M1 Recording Microphone Guitar Monitor Headphone XY-M1 Rear Panel Accompaniment Adapter Speaker Cell Cell Phone Cabinet Phone... -
Page 42: Driver Download And Installation
Please download the latest driver from Takstar official website at https://www.takstar.com. Download Method 1: visit Takstar Official Website -> Service -> Download Center -> search “XY-S1”, find and download “XIONGYUAN EDU XY-S1 Driver”. Download Method 2: visit Takstar Official Website -> search “XY-1 SET” -> enter “XIONGYUAN EDU XY-1 SET Pro Recording Webcast Kit”... - Page 43 PRO RECORDING/WEBCAST KIT 1. USB Stream Mode: Three options for USB stream mode: Minimum Latency, Low Latency, and Standard Mode. ① Minimum Latency: the input/output delay of the device is at minimum, and the monitor delay is less than 10ms (depending on buffer size). Please note that this option demands higher PC performance, and to prevent unwanted noise, please do not open other large software or process other tasks when using this mode in Windows 7/8.
- Page 44 PRO RECORDING/WEBCAST KIT 3. ASIO Buffer ASIO buffer has five options: 64, 128, 256, 512, and 1024, available for various scenarios. The buffer size can determine the input/output data latency of ASIO and WDM, and might affect the system stability to certain extent. The audio input/output latency is shown in milliseconds.
-
Page 45: Playback Setting Description
PRO RECORDING/WEBCAST KIT 5. Using MMCSS Services This function can activate higher priority for ASIO driver. Note: currently only the latest version of CUBASE / NUENDO can support activation of this function under high load. Enabling this for other software will reduce performance. Changes will take effect after restarting ASIO, helping you find the best setting quickly. - Page 46 PRO RECORDING/WEBCAST KIT ① When "ASIO Input Sound Source 5/6" is selected as the audio output device, the audio data will be output to the VST software. Select the corresponding audio channel in the input device of the VST software, then the music signal played will be introduced into the software;...
-
Page 47: Multiple Apps Support
PRO RECORDING/WEBCAST KIT ■ Multiple Apps Support XY-S1 supports multi-terminal operation, which means that multiple applications can run at the same time, using multiple WDM and ASIO inputs, and ASIO and WDM formats can even be used simultaneously in the same playback channel. However, because WDM uses real-time sample rate conversion (ASIO cannot), all active ASIO VST software can only use the same sample rate. - Page 48 PRO RECORDING/WEBCAST KIT Take Windows 7 as an example. Open the "Playback Device" option via the system speaker icon to view the current playback device. In the Levels tab of the playback device dialog, you can adjust the volume of the relevant playback device, as shown in the following figure:...
- Page 49 PRO RECORDING/WEBCAST KIT The output volume of relevant playback devices can also be adjusted by opening "Volume Mixer" via the system speaker icon, as shown in the following figure:...
-
Page 50: Recording Application
Taking CUBASE as an example, select "TAKSTAR MX630 ASIO Driver" as the default recording device under VST Audio System in ASIO Driver settings, as shown in the... - Page 51 PRO RECORDING/WEBCAST KIT Select the corresponding input device at the Device Port of different recording tracks. Analog Input (1+2) corresponds to Microphone Input 1/2. Analog Input (3+4) corresponds to accompaniment inputs on the device. Virtual Input (5+6) corresponds to ASIO Input Audio Source 5/6 in the media player, meaning that the playback signal goes through VST.
-
Page 52: Webcast Application
PRO RECORDING/WEBCAST KIT For more information about recording instructions, please refer to the guidebook for the recording software or visit its official website. ■ Webcast Application Refer to the connection diagram. After the device is installed and connected, turn the hardware and software monitoring knob to the "PLAYBACK" direction, open the playback software, such as Windows Media Player, and select "Accompaniment Audio Source"... -
Page 53: Troubleshooting
PRO RECORDING/WEBCAST KIT ■ Troubleshooting A. Cannot power on device Make sure that the device is connected to the power supply through the adapter. B. Device is not recognized by computer 1. Make sure that the USB cable is properly connected without any damage on it. -
Page 54: Safety Instructions
PRO RECORDING/WEBCAST KIT D. Abnormal sound (noise, intermittent sound, distortion) 1. Check if the ASIO buffer size is set too low. Refer to the ASIO Buffer section in this manual for size recommendation. Try increasing the ASIO buffer to see if the sound is back to normal. -
Page 55: Label Meanings
PRO RECORDING/WEBCAST KIT 5. Unplug the device during lightning storms or when unused for long periods of time. 6. Do not overload the wall socket or extension cord, or else it may cause fire or electric shock. 7. Protect the power cord from being stepped on or squeezed, especially at the plug, socket, and their joints with the cable. - Page 56 PRO RECORDING/WEBCAST KIT This symbol indicates that, according to WEEE (Waste of Electrical and Electronic Equipment) Directive (2012/19/EU) and national laws, this type of waste should not be discarded along with your household waste, as it contains potentially hazardous substances that may pose a negative impact on the environment and human health.
-
Page 57: About This Manual
This manual contains up-to-date technical specifications as of printing. However, this manual may not contain specifications conforming to your particular product since Takstar is constantly improving its products. For the latest version/more information, please visit our website: https://www.takstar.com/. Specifications, devices or accessories available may vary from region to region. If... - Page 60 广 东 得 胜 电 子 有 限 公 司 制 造 地址: 广东省惠州市博罗县龙溪街道富康一路2号 Designed & Manufactured by: Guangdong Takstar Electronic Co., Ltd. Address: No.2 Fu Kang Yi Rd., Longxi Boluo Huizhou,Guangdong 516121 China 上 海 姚 之 舜 信 息 科 技 有 限 公 司...
