地址：广东省惠州市博罗县龙溪镇富康一路2号
全国服务热线：400 6828 333
传真：0752-6383950
邮箱：xs@takstar.com
邮编：516121
网址：www.takstar.com
Guangdong Takstar Electronic Co., Ltd.
Address: No. 2 Fu Kang YiRd., Longxi Boluo
Huizhou, Guangdong 516121 China
Tel: 86 752 6383644
Fax: 86 752 6383952
Email: sales@takstar.com
Website: www.takstar.com

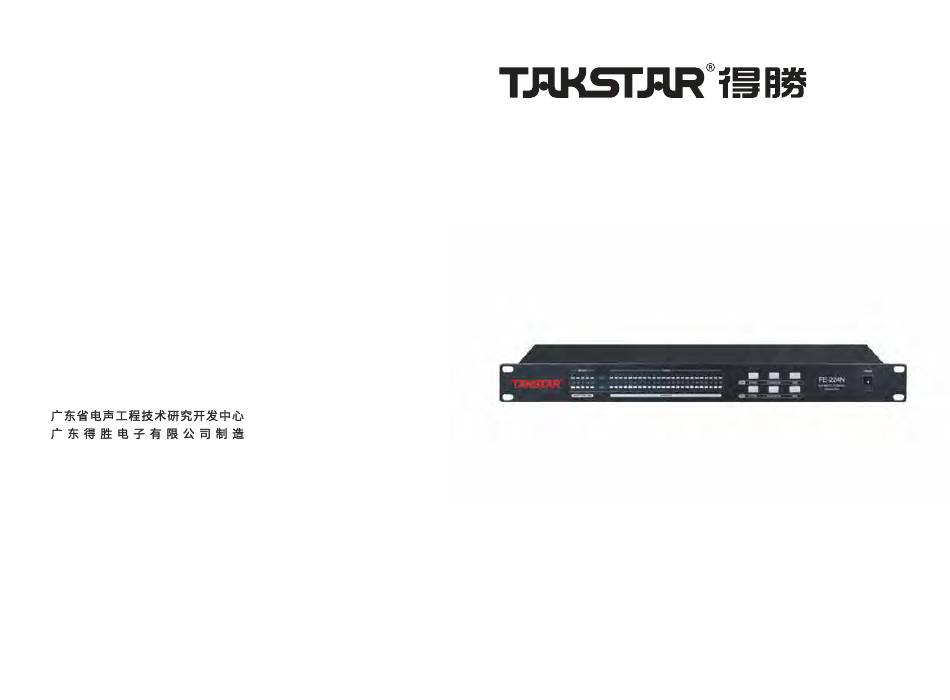

用户手册
User manual

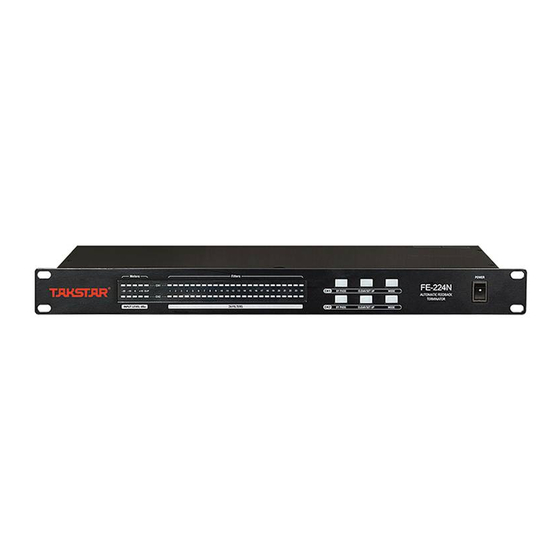

FE-224N
自动反馈抑制处理器
Automatic Feedback Suppressor
Advertisement
Table of Contents
Related Manuals for Takstar FE-224N
Summary of Contents for Takstar FE-224N
- Page 1 用户手册 User manual 地址：广东省惠州市博罗县龙溪镇富康一路2号 全国服务热线：400 6828 333 传真：0752-6383950 邮箱：xs@takstar.com 邮编：516121 网址：www.takstar.com Guangdong Takstar Electronic Co., Ltd. Address: No. 2 Fu Kang YiRd., Longxi Boluo Huizhou, Guangdong 516121 China FE-224N Tel: 86 752 6383644 Fax: 86 752 6383952 自动反馈抑制处理器 Email: sales@takstar.com Website: www.takstar.com...
-
Page 2: 重要安全指南
重要安全指南 保护接地 开启机器前，确保外壳与地连接，避免触电危 险。严禁切断内部或外部的保护接地线或拔出 保护接地端子。 操作说明 内部高压，小心触电 请根据制造商的指示说明安装机器。 为了避免触电和机器损坏，不要将机器置于 雨水或潮湿环境。切勿在积水旁使用此机器。 机器重要操作和维护提示 不要将机器安装于高温源附近，不要阻塞任 何通风口，以免引起火灾。机器远离明火。 请阅读 保护接地端子 重要安全说明 交流电流/电压 -阅读安全说明 危险带电端 -遵从安全说明 表示设备开启 -注意所有警示内容 表示设备关闭 -只使用厂商指定配件 警告 电源线和插头 警示说明，需注意， 不要踩踏电源线或插头。 避免可能受伤或死亡的危险。 不要断开保护接地连接。 警告 若提供的插头与您的AC座不配套，请联系 警示说明，需注意以免造成产品损坏。产品 技术人员更换电源插座。 的报废处理不能混于城市生活垃圾，需单独 电源线与插头不要被重物压到以免有电击或 收集处理。 火灾危险。 警告 清洁 机器在接通电源之前，确保主电源电... -
Page 3: Table Of Contents
目录 引言 尊敬的用户： 重要安全指南........................1 Important Safety Instruction......................12 感谢您选购TAKSTAR FE-224N 自动反馈抑制处理器，为了您能够更好的了解使用本产品， 目录..........................2 建议您在使用前仔细阅读本说明书。 Content..............................2 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热线 引言..........................3 Preface.............................13 400 6828 333 或使用微信扫描二维码关注得胜官方公众号与我们联系。 产品特性.........................3 Features............................13 面板功能介绍........................4-5 产品特性 Panel Function..........................14-15 安装与连接........................6-8 每通道有24个独立的可编程滤波器 Installation and Connection......................16-18 独立双通道处理 实况使用（Live）与固定设置（Fixed）滤波模式 用户设置........................9-10 User Setup..........................19-20 自动Live滤波 滤波应用选择（Music/Speech） 技术规格........................11 2输入通道位准计量独立电平显示... - Page 4 面板功能介绍 面板功能介绍 后面板 前面板 FE-224N (1) 输入电平指示灯 (8) AC输入插座与保险丝座 这4个指示灯用以指示输入电平，范围为-10dBu到+18dBu 标准IEC电源座，使用提供的电源线连接到AC电源座，在接通电源前，请确保设备的电源要求与 注意：在性能较高且操作正确的情况下，平均输入信号应该是0dBu的指示灯一直亮，+10dBu的 AC提供的电压一致。 指示灯偶尔闪亮。 若保险丝烧断，应先查明原因并使用相同规格的保险丝更换。 (2) 削峰指示灯 (9) 输入/输出座 此指示灯表示输入信号为峰值输入，此时需要适当减小外接的输入信号。 对输入连接提供2个类型的输入座：2*XLR母座，2*1/4"TRS座（tip-ring-sleeve)。 处理器能接受的峰值输入电平为+20dBu（参考：0dBu=0.775Vrms）。 (3) 滤波指示灯 每通道提供24个陷波滤波器（红色指示灯），用以指示激活的陷波滤波器个数，每通道中不停闪烁 (10) 锁定开关 的指示灯为正在运行插入的陷波滤波器。 此开关用以锁定/解锁面板的所有按键操作。 (4) 直通-BYPASS a) 按钮灯亮，此时信号为直通状态，即内部滤波器未工作。 b) 按钮灯不亮，表示内部滤波器进入工作状态。 关于滤波重设更多相关信息，请查看用户设置部分中的清除滤波器说明。 (5) 清除/设置-CLEAR/SET UP a) 长按此按钮，直至灯闪烁，用于设置和清除内部固定滤波器。...
- Page 5 安装与连接 安装与连接 二、接入到调音台的SUB GROUP/MAIN左右插入座 一、接入麦克风信通 1. 连接TRS(tip-ring-sleeve)立体声座到调音台SUB GROUP/MAIN左右插入座。 1. 连接TRS（tip-ring-sleeve）立体声座到调音台麦克风通道插入座。 2. 连接输出插座立体声座（非平衡式）到本产品通道1的输入，连接返回立体声座（非平衡式）到 2. 连接Insert立体声座（非平衡式）到本产品通道1的输入，连接返回立体声座（非平衡式）到本产 本产品通道1的输出。 品通道1的输出。 3. 调整调音台上SUB GROUP/MAIN左右渐变控制钮，以使本产品达到所需的音量。 3. 调整调音台上麦克风增益控制钮，以使本产品达到所需音量。 4. 使用本产品通道2的连接步骤与通道1一致。 注意：在性能较高且操作正确的情况下，平均输入信号应该是0dBu的指示灯一直亮，+10dBu的 指示灯偶尔闪亮 注意：在性能较高且操作正确的情况下平均输入信号应该是0dBu的指示灯一直亮，+10dBu的指 示灯偶尔闪亮 FE-224N FE-224N...
- Page 6 1）连接到调音台的麦克风通道：通过“Insert”座（派送/返回）。 2. 连接本产品的输出（通道1&通道2）到功率放大器的输入。 2）连接到调音台的SUBGROUP/MAIN输出（左/右），通过“Insert”座（派送/返回）。 3. 调整调音台上的左-右滑动按钮，以使本产品获得所需的音量。 本产品到Insert点的连接，可能是较好的选择，大多数调音台上呈现的音量为前置调节，（一般10 dBu），并直接接入本产品，这种方式下任何调节变化都不会修改本产品的设置。 注意：在性能较高且操作正确的情况下，平均输入信号应该是0dBu的指示灯一直亮，+10dBu的 3）连接调音台与PA系统之间的“ON LINE”，从调音台的输出到本产品的输入，从本产品的输出 指示灯偶尔闪亮 到PA输入（立体声功放）。以上设置的使用是在insert点不能使用的情况下。 注意：在性能较高且操作正确的情况下，平均输入信号应该是0dBu的指示灯一直亮，+10dBu的指 示灯偶尔闪亮 2. SETUP与LIVE模式 提供每通道24个陷波滤波器（通道1/通道2）及2个主要操作模式： A-SETUP模式，使用固定滤波器。 B-LIVE模式，SETUP模式未占用的滤波器 SETUP模式用以消除音响系统中由于麦克风摆放原因、不同环境状况等造成的固定频率反馈杂音 问题。这些滤波器被设定后，就不能再被LIVE模式调用，除非复位设置。 LIVE模式用于实时地侦测和消除反馈声，SETUP模式未占用的波滤器，在LIVE模式会自动工作。 1). 使用SETUP模式（确认声音） 固定滤波器是在麦克风使用之前设置，在所有其它音响系统设置完成后进行。 FE-224N a-首先，调低main mix，关掉所有音乐源，打开麦克风（使用Vocalist或者Sub-group） b-通过长按CLEAR/SET UP（超过4秒）将本产品调到设置模式。 c-24个滤波器指示灯中的第一个灯开始闪烁，表示通道1或通道2或2通道选择了SETUP模式。 d-用PFL设置每一通道的电平，慢慢调高Main Mixer音量，提高系统的增益，直至出现反馈杂音。 e-本产品通过将陷波滤波器加入合适频率中可检测并消除反馈杂音，继续慢慢调高增益，直至所有 反馈杂音被消除，然后短按CLEAR/SET UP按钮退出设置模式。 所有指示灯亮几秒，表示固定滤波器已被储存并自动选 LIVE模式，余下滤波器使用于LIVE模式中。 若24个滤波器都已使用于SETUP模式，自动设置为SETUP模式，LIVE模式下无滤波器可用。...
- Page 7 用户设置 技术规格 2). LIVE模式（实时） 模拟输入 本产品通常在LIVE 模式操作（24个陷波滤波器减去固定使用的滤波器）。根据选择的LIVE模式变化 2*XLR公座 & 2*1/4" TRS座 平衡式/非平衡式 ，射频滤波抑制 30k ohm 平衡/15k ohm非平衡 输入阻抗 （从MUSIC到SPEECH)，一旦检测到新反馈，会自动在此反馈频率上使用LIVE模式滤波器。 峰值输入电平 +15 dBu 若所有LIVE滤波器都有使用后又有新反馈，之前使用的LIVE滤波器会被清除并重新分配到新反馈频 模拟输出 2*XLR母座 & 2*1/4" TRS座 平衡式/非平衡式 ，射频滤波抑制 率（相应的指示灯将亮）。 输出阻抗 100 ohm 平衡/50 ohm非平衡 峰值输入电平 +15 dBu 模/数 本产品将通过LIVE陷波滤波器持续搜寻反馈频率。...
-
Page 8: Important Safety Instruction
Fuse Please use the right type of specific fuse to avoid Thank you for purchasing TAKSTAR FE-224N Automatic Feedback Suppressor. Please read the product damage or fire risk. It is forbidden to use user manual carefully before operation and keep it for reference in future. If you have any the wrong type of fuse. -
Page 9: Panel Function
Panel Function Panel Function Front Panel Rear Panel FE-224N (1) Input level LED (8) AC input socket and fuse holder The four LEDs are used to indicate the input level, ranging from -10dBu to +18dBu. The standard IEC power socket. Use the supplied power cord to connect with the power socket. - Page 10 Note: During high performance and in the correct operation status, the average input signal should be that the LED keeps lighting up at 0dBu and flashes occasionally at +10dBu. should be that the LED keeps lighting up at 0dBu and flashes occasionally at +10dBu. FE-224N FE-224N...
-
Page 11: Installation And Connection
LIVE mode is used to detect and eliminate the feedback noise at real time. The filters unoccupied FE-224N by SETUP mode will automatically work. 1). Using SETUP mode (confirm the sound) Set the fixed filters before using microphone and after finishing setting all other audio system. -
Page 12: Specification
User Setup Specification When all LEDs light up for several seconds, it means the fixed filters are saved and automatically Analogue Input 2*XLR male & 2*1/4" TRS connector balanced/unbalanced, RF filter suppression select LIVE mode, and the rest filters can be used in LIVE mode. If 24 filters are used in SET UP Input Impedance 30k ohm balanced/15k ohm unbalanced mode, the LIVE mode has no filter to use. - Page 14 附注...
