Summary of Contents for 7RYMS iRay DW40

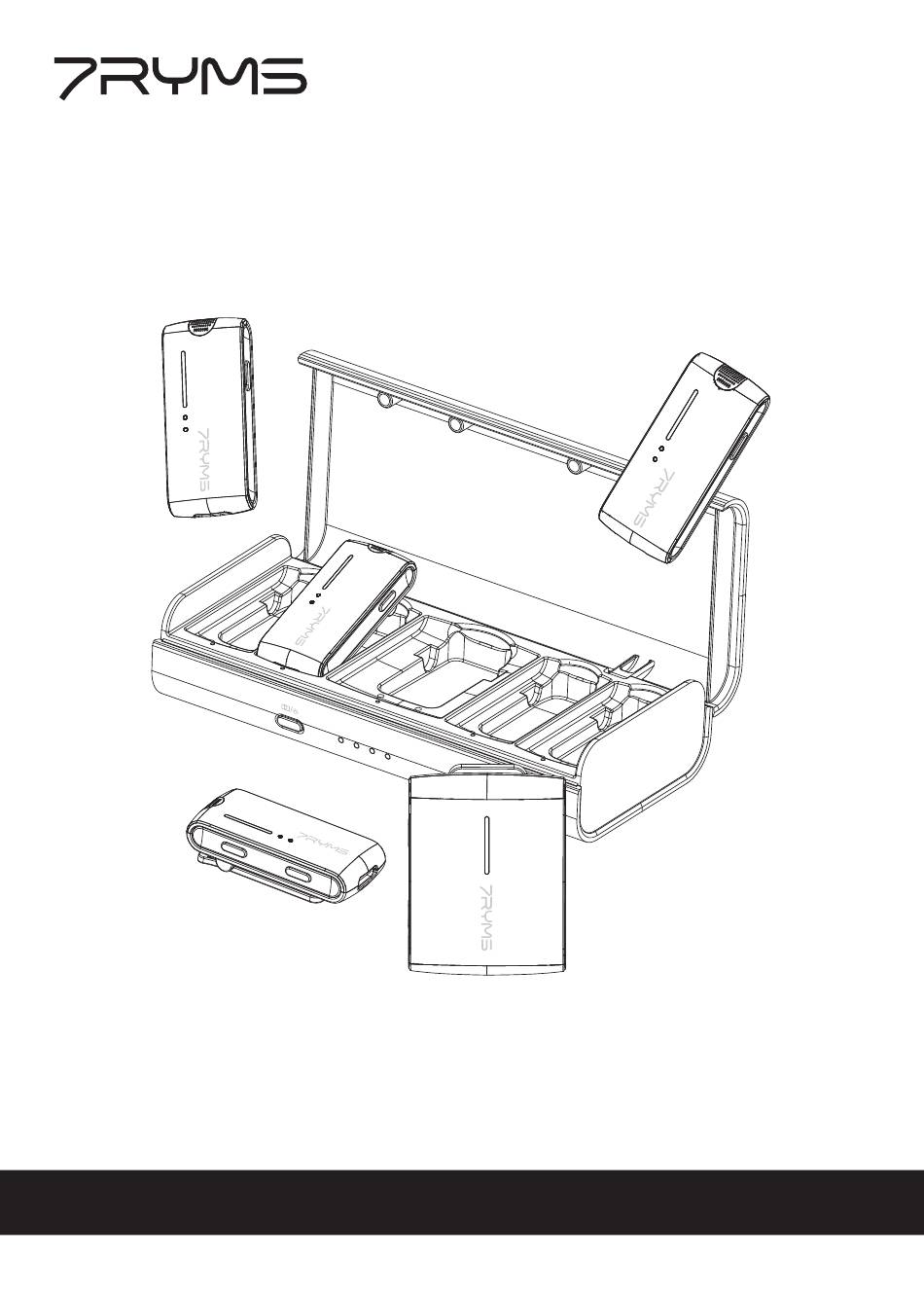

- Page 1 DW40 Four-channel Mini Wireless Microphone User Manual...
- Page 3 Foreword Thanks for purchasing iRay DW40 Features · Four-channel Wireless Microphone, Support Multi-person Recording · 48kHz/24bit Recording, Broadcasting-level Sound Quality · Digital/Analog Output Modes, Universal for Camera/Phone/PC · Support Real-time Monitoring and One-key Denoise · Support One-key Muting, Volume Control, and M/S Switch ·...
- Page 4 Customer information Vendor: Customer Name: Vendor Tel: Address: Date of Purchase: Email Address: Tel: Product SN: Vendor's Signature: iRay DW40 WARRANTY CARD Four-channel Mini Wireless Microphone User Manual ⑥ ⑦ ⑧ ⑨ ⑩ 1. Transmitter(TX) *4 6. 3.5mm TRS-TRRS Audio Cable 2.
- Page 5 Components and Instruction Transmitter(TX): Internal Mic Power/Mute Button Denoise/Pairing Button Volume Indicators Working Indicator Volume Control Button Stereo Group Indicator USB-C Charging Port Belt Clip Charging Contacts...
- Page 6 1.Internal Mic 2.Power/Mute Button Long press to turn on/o the transmitter. Short press to mute 3.Volume Control Button Short press to cycle through the volume levels 4.Denoise/Pairing Button Short press to turn on/o denoise; long press to pair 5.Volume Indicators Show microphone volume.
-
Page 7: Receiver(Rx)
Receiver(RX)： Power/Mode Battery/Working Switch Button Indicators Pairing Button 3.5mmTRS/TRRS Monitor Port Belt Clip 3.5mmTRS Audio Output Port Reset Hole USB-C Charging/Audio Charging Contacts Output Port... - Page 8 1.Power/Mode Switch Button Long press to turn on/off the receiver. Short press to switch mono /stereo mode 2.Pairing Button Long press to pair 3.Battery/Working Indicators 3.1.Show the receiver’s battery life Indicator Four Three One indicator Status indicators on indicators on indicators on blinks red slowly Receiver’s...
- Page 9 Charging Case: Charging Case Pairing/Wake-up Button Battery Indicator USB-C Charging Port Reset Hole 1.Charging Case Pairing/Wake-up Button Short press to show charging case battery; long press for the microphone to pair 2.Battery Indicator Four indicators, each represents 25% battery of the charging case 3.USB-C Charging Port Connect to power bank/DC power supply through the 2-in-1 charging cable to charge...
- Page 10 Installation and Usage Pairing(All have been paired by default, if you need to re-pair, please follow the instructions below.) Method I: Place the transmitter and the receiver within one meter. Long press power buttons to turn them on and long press the pairing buttons to enter the pairing state.
- Page 11 Installation Method： Transmitter(TX): Install the transmitter on the collar and make the internal microphone point to the sound source It is recommended to fix the belt clip outwards for better concealment Receiver(RX): Analog Output Connect the receiver with camera through the 3.5mm TRS-TRS audio cable;...
- Page 12 Digital Output Connect receiver with smartphone/computer through 2-in-1 audio cable and relevant OTG audio adapter cable/adapter. Monitor or not according to your needs(Please purchase the relevant adapter /adapter cable by yourself.) Adapter Adapter Cable...
-
Page 13: Specifications
Specifications Antenna Ceramic Antenna Transmitting Power 10dBm Receiving Sensitivity -97dBm Microphone Sensitivity -32dB±2dB Omnidirectional Polar Pattern 80Hz ~ 20kHz Frequency Response 70dB SPL(A-weighted,as per IEC651) 24dB SPL(A-weighted,as per IEC651) Equivalent Noise Maximum SPL 110dB SPL(@ 1% THD) Dynamic Range 86dB SPL(A-weighted,as per IEC651) <20ms Sound Delay 48kHz/24bit... - Page 15 DW40 四通道迷你无线麦克风 使用说明书...
- Page 17 前 言 感谢您购买iRay DW40无线麦克风 主要功能 · 四通道无线麦克风，支持多人录制 · 48kHz/24bit录音，支持一键降噪 · 数字&模拟双模式输出，通用于相机，手机，电脑 · 支持实时监听、一键静音、音量调节、M/S切换 · USB-C充电接口，支持边充边用 · 多功能充电收纳盒，总续航高达12.5小时 · 低音频延迟<20ms， 传输距离高达200米(空旷环境下) 注意事项 使用时尽量保持面对面，避免背对的情况，否则容易产生断点，属正 常现象 单通道模式下，立体声(STEREO)功能不可实现 本产品属于高精密仪器类产品，请避免使用时掉落、碰撞或重击 请勿将本设备放置在热源或干扰源附近使用，如散热器、烤箱、冰 箱、空调等 如拾音距离较近或于户外使用时，请套上麦克风防风毛，防止声音爆 裂或降低风噪 请在干燥环境中对该产品进行保存，不要在雨中或潮湿的环境中使用 该设备，否则会有短路的危险...
- Page 18 Product Model: Vendor's information Customer information Vendor: Customer Name: Vendor Tel: Address: Date of Purchase: Email Address: Tel: Product SN: Vendor's Signature: iRay DW40 WARRANTY CARD 四通道迷你无线麦克风 使用说明书 ⑥ ⑦ ⑧ ⑨ ⑩ 1. 发射器(TX)*4 7. 防风毛*4 2. 接收器(RX) 8. 便携袋...
- Page 19 部件介绍及说明 发射器(TX)： 内置麦克风 电源/静音按键 降噪/配对按键 音量指示灯 工作指示灯 音量调节按键 立体声分组指示灯 USB-C充电接口 背夹 充电触点...
- Page 20 1.内置麦克风 2.电源/静音按键 长按开/关机，短按静音 3.音量调节按键 短按循环调节音量 4.降噪/配对按键 短按开启/关闭降噪，长按进入配对模式 5.音量指示灯 指示麦克风音量，共有四级音量可调。共有四颗指示灯，每颗代表一级 音量 6.工作指示灯 未配对时蓝灯慢闪，配对中蓝灯快闪，配对成功蓝灯/绿灯长亮；静音 时亮红灯；降噪时亮绿灯；低电时红灯慢闪 7.立体声分组指示灯 立体声模式下A/C通道为左声道，亮蓝灯，B/D通道为右声道，亮绿灯 单声道模式下亮蓝灯 8.USB-C充电接口 通过二合一充电线连接充电宝/DC电源进行充电 9.背夹 10.充电触点...
- Page 21 接收器(RX)： 电源/模式切换按键 电量/工作指示灯 配对按键 3.5mmTRS/TRRS 监听接口 背夹 3.5mmTRS 音频输出接口 接收器复位孔 USB-C 充电触点 充电/音频输出接口...
- Page 22 1.电源/模式切换按键 长按开/关机，短按切换单声道/立体声 2.配对按键 长按进入配对状态 3.电量/工作指示灯 3.1.指示接收器电量 指示灯状态 四颗灯亮 三颗灯亮 两颗灯亮 红灯慢闪 80%-100% 60%-80% 40%-60% <20% 接收器电量 3.2.指示接收器充电状态 充电时第一颗灯亮红灯，充满电亮蓝灯 3.3.指示模式 单声道亮蓝灯，立体声亮绿灯 4.3.5mmTRS/TRRS监听接口 插入3.5mmTRS/TRRS耳机进行监听 5.3.5mmTRS音频输出接口 连接设备进行音频输出 单声道模式下，输出A/B/C/D四路通道合并音频； 立体声模式下，输出两路独立音频，A/C通道为左声道，B/D通道为右 声道 6.USB-C充电/音频输出接口 通过二合一充电/音频输出线连接充电宝/DC电源进行充电；或连接设 备输出数字音频 7.接收器复位孔 如出现无法充电等异常现象，使用复位针插入复位孔即可复位 8.背夹 9.充电触点...
- Page 23 充电盒: 充电盒配对/唤醒按键 充电盒电量指示灯 USB-C充电接口 充电盒复位孔 1.充电盒配对/唤醒按键 短按显示充电盒电量；长按麦克风进入配对状态 2.充电盒电量指示灯 共有四颗指示灯，每颗代表25%电量 3.USB-C充电接口 通过二合一充电线连接充电宝/DC电源进行充电 4.充电盒复位孔 如出现无法充电等异常现象，使用复位针插入复位孔即可复位...
- Page 24 安装与使用 配对(出厂已默认配对，如遇特殊情况需重新配对请参照以下配对方法) 方法一：将发射器和接收器放置在一米范围内，分别长按电源键开机， 再长按配对按键进入配对状态。此时发射器工作指示灯快速交替闪烁红 蓝绿光，接收器工作指示灯快速闪烁蓝光/绿光。配对成功后，发射器 和接收器工作指示灯长亮蓝灯/绿灯。 方法二：将发射器和接收器放置在充电盒中，长按充电盒配对按键，发 射器和接收器同时进入配对状态。此时发射器工作指示灯快速交替闪烁 红蓝绿光，接收器工作指示灯快速闪烁蓝光/绿光。配对成功后，发射 器和接收器工作指示灯长亮蓝灯/绿灯。...
- Page 25 安装方法: 发射器(TX): 将发射器安装到衣领上，使内置麦克风指向音源方向 为了更好的隐蔽性，建议将背夹朝外固定使用 接收器(RX): 模拟输出 通过3.5mm TRS-TRS音频连接线连接接收器和相机；通过3.5mm TRS-TRRS音频连接线搭配相关转接线连接接收器和手机/电脑，根据 个人需求选择是否监听(转接线需自行购买) 转接线 转接线 在立体声模式下，A/C通道为左声道，B/D通道为右声道...
- Page 26 数字输出 通过二合一音频连接线和相关OTG音频转接线/转接头连接接收器和手 机/电脑，可根据个人需求选择是否进行监听（请自行购买相关音频转 接线/转接头） 转接头 转接线...
- Page 27 规格参数 天线类型 陶瓷天线 10dBm 无线发射功率 -97dBm 无线接收灵敏度 -32dB±2dB 麦克风灵敏度 麦克风指向性 全指向 80Hz ~ 20kHz 频率响应 70dB SPL(A-weighted,as per IEC651) 系统信噪比 24dB SPL(A-weighted,as per IEC651) 系统等效噪声 110dB SPL(@ 1% THD) 最大声压级 86dB SPL(A-weighted,as per IEC651) 动态范围 <20ms 声音延迟 48kHz/24bit USB音频规格 TX:锂聚合物 95mAh 3.8V RX:锂聚合物...
