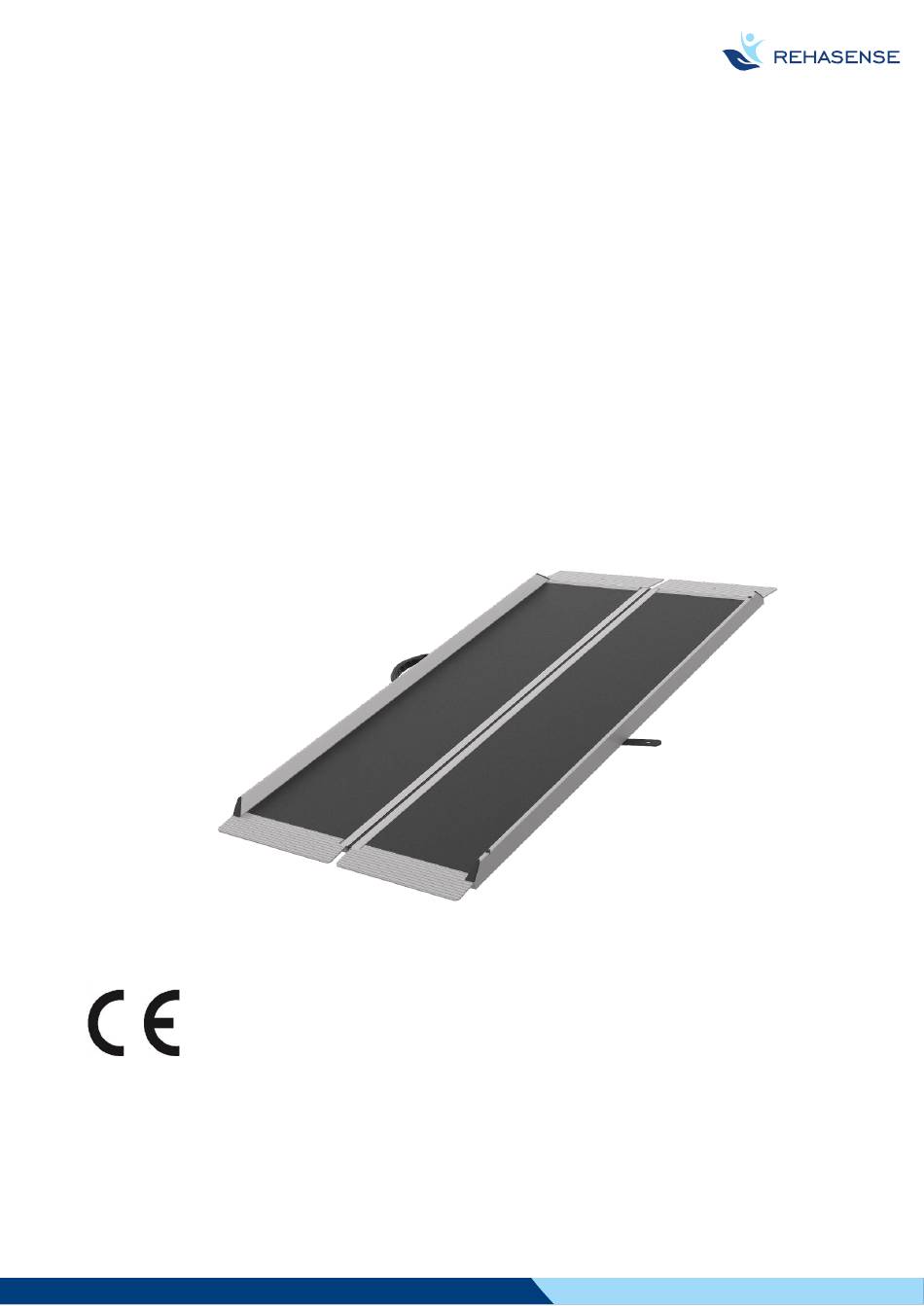

- Page 1 Broadband Ramps User’s manual (EN) Broadband/Rollstuhlrampen Gebrauchsanweisung (DE) Issue 02/22 1/16 Broadband Ramps...
-
Page 2: General Information
If you are interested and have questions about our products, please contact the medical shops that work with us or Rehasense® directly. The contact details are on the last page of the instructions for use. -
Page 3: Product Use
4 Delivery & product general description The Ramp is made from aluminium honeycomb profiles. It is corrosion resistant. Broadband-Ramp sets consist of separate foldable tracks. The surface is covered with special anti-slipping material. Initial Check Ramps are supplied in cartons, folded - for easier transportation. The contents are: •... - Page 4 Spectrum Bring the ramp to the place where it is needed. Open the safety lock, which is located on the side near the carrying handle. (See red arrow - Figure 1) Fig.1 Safety lock To open the ramp, please grasp the side wheel rails as shown (Figure 2) to avoid injury and fold the ramp outwards.
- Page 5 Defrag Bring the ramp to the place where it is needed. Open the safety lock, which is located on the side near the carrying handle. (See red arrow in Fig.1 below) Fig.1 Safety lock Unfold the individual ramp sections as shown below (Figure 2) and place them parallel to each other as shown below (Figure 3).
-
Page 6: Technical Data
Fig. 4 Disassembling the ramp Fold the individual ramp sections together as shown in Figure 5 and also close the safety lock (Figure 1) to prevent accidental opening and to avoid damage and injuries. Fig. 5 Collapsed 6 Transport description Broadband ramps can be easily folded and locked for transport. - Page 7 BS1P700 1 part ramp 700 x 760 700 x 418 x 83 BS1P900 1 part ramp 900 x 760 900 x 418 x 83 "Broadband Spectrum" BS1P1200 1 part ramp 1200 x 760 1200 x 418 x 83 BS1P1500 1 part ramp 1500 x 760 1500 x 418 x 83 11,5...
-
Page 8: Maintenance
10 Cleaning description General: Regularly clean the device and keep it clean. • Lighter dirt and dust can be removed with a wet cloth. • Coarse dirt can be removed using standard household cleaning agents and soft, coarse sponge • or brush •... -
Page 9: Allgemeine Hinweise
Vor dem ersten Gebrauch unseres Produktes bitten wir Sie diese Gebrauchsanweisung zu lesen und deren Inhalt zu verinnerlichen sowie alle unsere Empfehlungen zu beachten. Rehasense® ist kontinuierlich dabei seine Produkte zu verbessern und behält sich das Recht vor, die Eigenschaften und Funktionen der Produkte ohne vorherige Ankündigung zu ändern. - Page 10 Die Rampe besteht aus Aluminium-Wabenprofilen. Es ist korrosionsbeständig. Breitband-Rampensets bestehen aus getrennten klappbaren Schienen. Die Oberfläche ist mit speziellem Anti-Rutsch-Material bedeckt. Erstprüfung Die Rampen werden in Kartonverpackungen zusammengeklappt geliefert. Eine Verpackung enthält 1 Klapprampe oder 2 Klapprampe Hälften • • 1 Gebrauchsanweisung Es ist zu überprüfen, ob die Verpackung alle auf der nachfolgenden Zeichnung beschrifteten Teile enthält.
- Page 11 Spectrum Bringen Sie die Rampe an den Ort, an dem sie benötigt wird. Öffenen Sie die Sicherheitslasche, welche sich seitlich in der Nähe des Tragegriffes befindet. (Siehe roter Pfeil in Abbildung 1) Abb.1 Sicherheitslasche Zum Öffnen der Rampe fassen Sie bitte, wie in der Abbildung 2 zu sehen ist, um Verletzungen zu vermeiden an den seitlichen Radabweisern an und klappen die Rampe nach außen auf.
- Page 12 Defrag Bringen Sie die Rampe an den Ort, an dem sie benötigt wird. Öffenen Sie den Sicherheitsverschluss, welche sich seitlich in der Nähe des Tragegriffes befindet. (Siehe roter Pfeil in Abb.1 Seite 5) Abb.1 Sicherheitsverschluss Klappen Sie die einzelnen Rampenteile wie in der Abbildung 2 auf und legen Sie sie parallel nebeneinander hin wie in Abbildung 3 zu sehen ist.
-
Page 13: Technische Daten
Abb. 4 Abbau der Rampe Klappen Sie die einzelnen Rampenteile wie in Abbildung 5 zusammen und schließen Sie auch den Sicherheitsverschluss (Abb. 1), um ein ungewolltes Öffnen zu verhindern und Schäden und Verletzungen zu vermeiden. Abb. 5 Zusammenklappen 6 Transport Die Rampen lassen sich sehr leicht und schnell zusammenklappen/zusammenschieben, was dem Nutzer einen einfachen Transport ermöglicht. - Page 14 BS1P900 1 Teilrampe 900 x 760 900 x 418 x 83 BS1P1200 1 Teilrampe 1200 x 760 1200 x 418 x 83 BS1P1500 1 Teilrampe 1500 x 760 1500 x 418 x 83 11,5 "Broadband Spectrum RAM656800R 1 Teilrampe 1520 x 850 1520 x 440 x 70 GF"...
-
Page 15: Wartung
10 Reinigung • Die Rampen sollten sauber gehalten und regelmäßig gereinigt werden. Leichte Verschmutzungen und Staub sollten mit einem feuchten Tuch beseitigt werden. • Grobe Verschmutzungen sind mit Hilfe haushaltsüblicher Reinigungsmittel und eines • grobenSchwammes oder einer Bürste zu beseitigen •... - Page 16 In case of technical problems please contact your dealer. You can also contact Rehasense directly. Bei technischen Problemen wenden Sie sich bitte an Ihren Händler oder direkt an die Rehasense®. Dealer/ Händler Manufacturer: Rehasense Sp. z o. o Sulejowska 45G 97-300 Piotrków Trybunalski...
