PARAMÈTRES TECHNIQUES ET DIAGRAMME DU CIRCUIT
PARAMÈTRES TECHNIQUES
Modèle
Type de protection
Type de climat
Puissance
Courant de fabrication de glace
Courant de récolte de glace
Réfrigérant
Poids net
Vésicant
Enceinte
CIRCUIT DIAGRAM

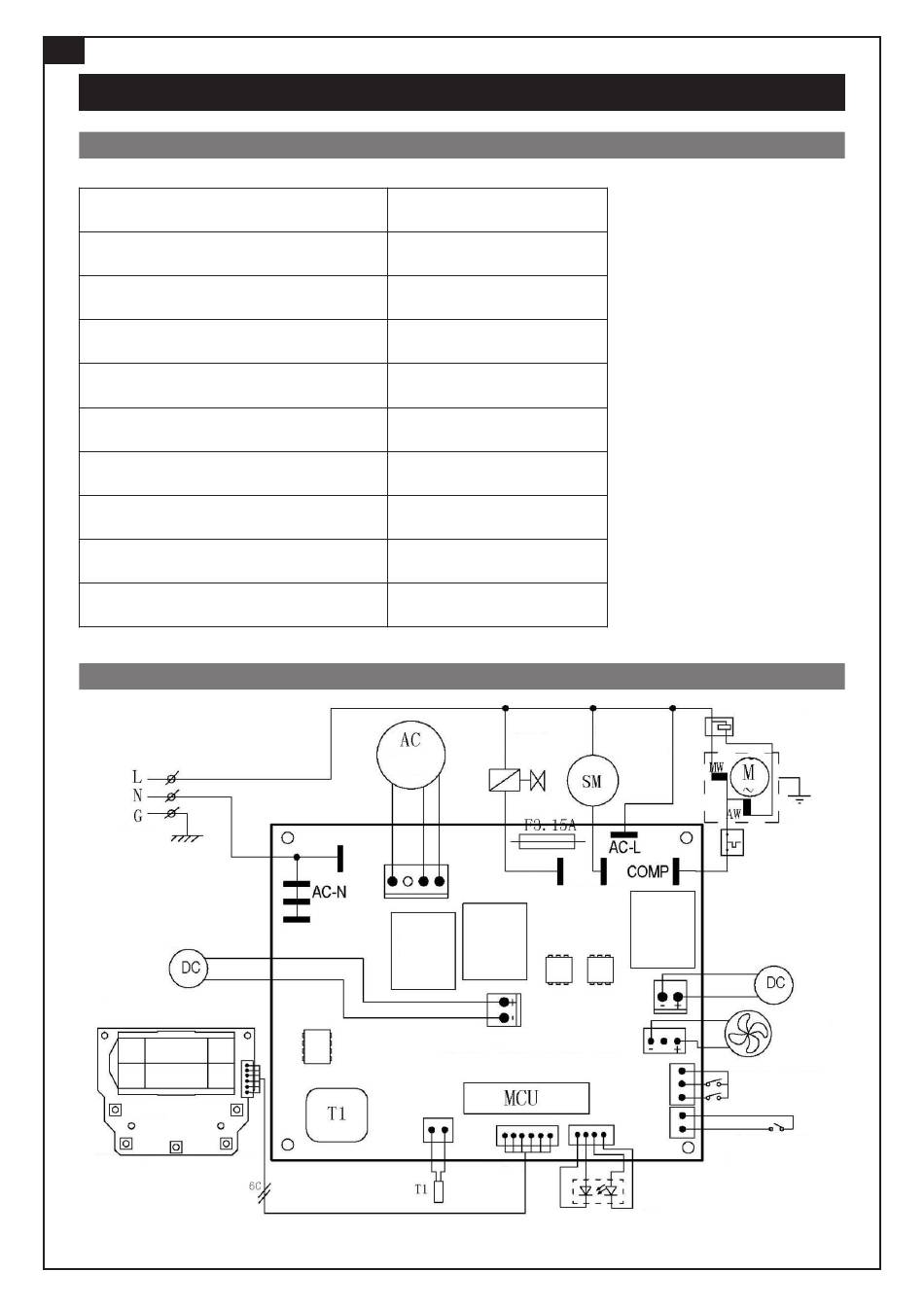

SCHÉMA ÉLECTRIQUE
POUR LA MACHINE À
GLAÇONS
ALIMENTATION
ÉLECTRIQUE
Pompe à eau
Fonctionnement PCB
MINUT
GLACE
ERIE
SÉLECT ALIMENT EAU
IONNER ATION
800-141V90
I
SN/N/ ST/T
220-240V~50Hz
0,8A
1,0A
R600a/32g
9,5kg
C H
5 1 0
Plastique
Electrovanne pour
récolte de glace
MOTEUR
VALVE
Relais
Relais
VENTILATEUR
CARTE DE COMMANDE PRINCIPALE
Capteur pour
temp rom
Détecteur de glace
23
Relais de
démarrage
Moteur pour
pelle à glace
COMPRESSEUR
Surcharge
Protecteur de
surcharge
MOTER
Relais
Pompe pour
machine à glaçons
POMPE
MICRO-SWITCH
MICRO-SWITCH
DÉTECTION DU
NIVEAU D'EAU
Moteur de
ventilateur à
courant continu
