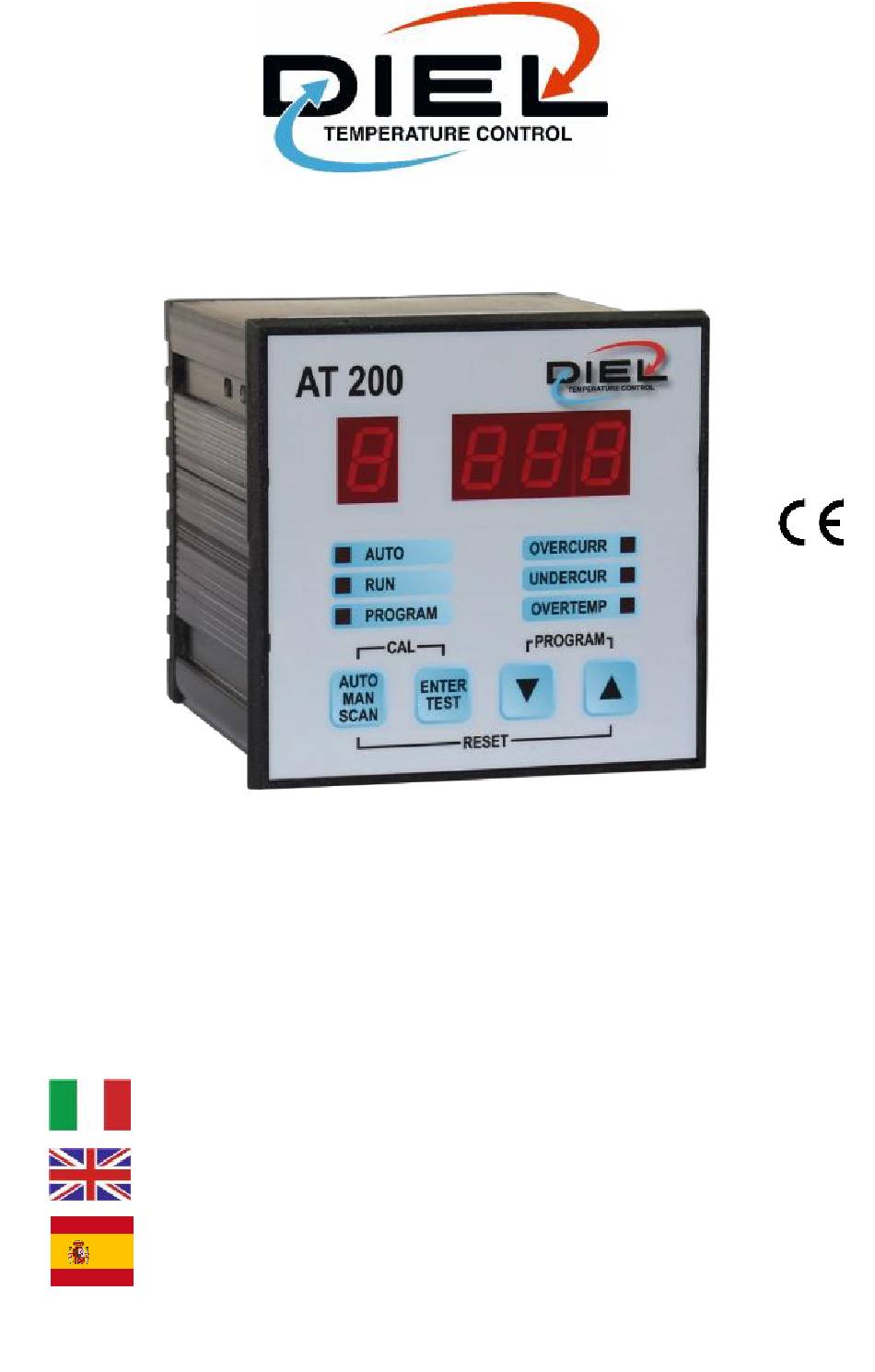

AT200
MANUALE DI INSTALLAZIONE ED USO
INSTALLATION AND INSTRUCTIONS
MANUAL
MANUAL DE INSTALACIÓN Y
USO

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AT200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for DIEL AT200

Summary of Contents for DIEL AT200

  • Page 1 AT200 MANUALE DI INSTALLAZIONE ED USO INSTALLATION AND INSTRUCTIONS MANUAL MANUAL DE INSTALACIÓN Y...

  • Page 3: Table Of Contents

    AT 200 SOMMARIO 1. INFORMAZIONI DI SICUREZZA 2. FUNZIONAMENTO DELLA CENTRALINA 3. CARATTERISTICHE ELETTRICHE 4. PRECAUZIONI 5. NORME DI GARANZIA 6. MONTAGGIO 7. ALIMENTAZIONE E COLLEGAMENTI ELETTRICI 8. PANNELLO FRONTALE 9. SET AUTO/MAN/SCAN 10. FUNZIONE TEST DISPLAY 11. PROGRAMMAZIONE 12. RESET 13.

  • Page 4: Informazioni Di Sicurezza

    TALE MANUALE È DESTINATO A PERSONALE TECNICO ADEGUATAMENTE FORMATO. FUNZIONAMENTO DELLA CENTRALINA La centralina AT200 serve a monitorare le correnti assorbite di due linee indipendenti di ventilazione e, dopo un processo di taratura iniziale, segnalare situazioni di eccessivo o ridotto assorbimento di corrente. È...
  • Page 5 AT 200 Uscite • Relè fault 250 V AC, 5 A massimi (carico resistivo), 1 contatto pulito di scambio. • Motore Ventilatore 1: max. 5A 220 ÷ 240 Volt AC ±10% 50-60Hz. • Motore Ventilatore 2: max. 5A 220 ÷ 240 Volt AC ±10% 50-60Hz.

  • Page 6: Precauzioni

    AT 200 PRECAUZIONI Non effettuare prove di rigidità dielettrica o di scariche parziali sulle macchine elettriche con la centralina inserita, evitare se possibile di collegare direttamente la centralina al secondario del trasformatore da proteggere, può accadere che, senza protezione, alla chiusura dell'interruttore a valle del trasformatore, si presentino sovratensioni che possono danneggiare...

  • Page 7: Alimentazione E Collegamenti Elettrici

    STATUS comando della prima B, TAB 1). linea d i Morsetti ventilazione (max. 5A centralina 220÷240 AT200, con tensione ±10% V AC 50-60 Hz ). alternata (220÷240 ±10% V AC Morsetti 12- 13 -14 : 50 -60 alimentazione Hz).

  • Page 8: Pannello Frontale

    AT 200 PANNELLO FRONTALE Visualizza la funzione o il canale e il relativo Segnala il Manual valore in funzionamento esecuzione. automatico Auto (spento) , (acceso), manuale scansione (lampeggiante). Scan >> Paragrafo AUTO/MAN/SCAN Segnala che almeno un ventilatore è in marcia. Segnala che la centralina è...

  • Page 9: Set Auto/Man/Scan

    AT 200 Consente la commutazione tra le funzioni AUTOMATICA, MANUALE e SCANSIONE. >> Paragrafo SET AUTO/MAN/SCAN Enter: In fase di programmazione consente la conferma di un dato inserito. Test: Consente il test dei display e del relè. >> Paragrafo FUNZIONE TEST DISPLAY TASTI DI NAVIGAZIONE : Consentono lo scorrimento...
  • Page 10 AT 200 : Ventilatori in marcia contatti 4 e 5 chiusi. Viene visualizzato il canale con assorbimento più alto e alternativamente il relativo scostamento percentuale è possibile vedere l’altro rispetto al canale (se abilitato) e valore di calibrazione. Con tutti gli altri i tasti parametri, dopo di che la centralina...
  • Page 11 AT 200 SCANSIONE: Il display indicherà la sigla iniziale SCA ed il led AUTO lampeggerà. funzionamento è analogo a quello AUTOMATICO, con la sola differenza che vengono visualizzati ciclicamente i valori di TEST DISPLAY: premere il tasto , verranno assorbimento e di scostamento accesi tutti i led ed i display per percentuale qualche secondo.
  • Page 12 AT 200 DELAY INIZIALE: Impostazione del tempo dopo lo start dei ventilatori prima di analizzare eventuali allarmi. così Durante (Default = 10 sec Min. 5 sec questo tempo i canali saranno Max. 100 sec) DELAY ALLARME: Impostazione visualizzati tempo di permanenza errore prima di attivare un allarme.
  • Page 13 AT 200 RESET DEFAULT : Premere contemporaneamente i tast i per: Resettare gli allarmi e ripristinare le impostazioni di fabbrica. La centralina effettuerà una nuova auto calibrazione. (PTC=0, P=10, d=10, E= 10 , CH1=1 , CH2=1) Si accede con la pressione contemporanea e CALIBRAZIONE prolungata di entrambi i tasti, ed...

  • Page 14: Visualizzazione Valori

    AT 200 VISUALIZZAZIONE VALORI Premendo i tasti di navigazione è sempre possibile visualizzare i valori rilevati dalla centralina. Dopo qualche secondo dall’ultima SET CORRENTE: Indica il SET pressione la centralina torna alla iniziale visualizzazione memorizzato in sede di calibrazione, vengono visualizzati i valori normale premendo relativi ai canali...

  • Page 15: Errori

    AT 200 TEMPO DI LAVORO CANALI: indica il tempo di utilizzo di ogni canale di ventilazione. Il tempo vieni visualizzato in anni, giorni e ore. (I valori dei giorni e degli anni appariranno solo se presenti) RESET DEL TEMPO DI LAVORO: tenendo premuto a lungo ,si resetta il tempo del relativo canale.
  • Page 16 AT 200 INDEX 1. SAFETY INFORMATION 2. CONTROL UNIT OPERATION 3. ELECTRICAL CHARACTERISTICS 4. PRECAUTIONS 5. WARRANTY RULES 6. ASSEMBLY 7. POWER SUPPLY AND ELECTRICAL CONNECTIONS 8. FRONT PANEL 9. SET AUTO/MAN/SCAN 10. DISPLAY TEST FUNCTION 11. PROGRAMMING 12. RESET 13.

  • Page 17: Safety Information

    THIS MANUAL IS INTENDED FOR TECHNICAL STAFF ADEQUATELY TRAINED. CONTROL UNIT OPERATION AT200 control unit monitors current consumption of two independent lines of ventilation and, after initial calibration procedure, reports excessive or reduced current consumption situations. It also features two PTC inputs to measure fan’s motors temperature.
  • Page 18 AT 200 Characteristics • Self-extinguishing NORYL container. • Front panel protection grade in polycarbonate: IP65 (IP66 on request). • Protection level of rear panel on terminal block side: IP20. • Display with light segments. • Measurement and control of current absorbed by fan motors on two independent lines.

  • Page 19: Warranty Rules

    AT 200 WARRANTY RULES The control unit is covered by a warranty for a period of 3 years from the test date placed both on the label and on the attached manual. The warranty is considered valid when it has been ascertained that the causes of the fault are attributable to manufacturing defects.

  • Page 20: Front Panel

    (max. current by the load. 220÷240 ±10% V AC 50 -60 Hz). Terminals 12 -13 -14 : power supply to AT200 control unit, with alternating voltage (220÷240 ±10% V AC 50-60 Hz). Terminals 15 -16 -17 : Fan...
  • Page 21 AT 200 It reports that at least one fan is running. It indicates that the control unit is in programming menu. >> Paragraph PROGRAMMING It reports current consumptions greater than initial set points Alarm on at least one channel (blinking). >>...
  • Page 22 AT 200 PROGRAM: Enter the control unit programming function. >> Paragraph PROGRAMMING ALARMS RESET : It allows alarm reset. >> Paragraph RESET RESET DEFAULT : It allows alarms to be reset and factory settings restored. >> Paragraph RESET Press the button to select the SET AUTO/MAN/SCAN operation between AUTOMATIC, MANUAL, SCAN.
  • Page 23 AT 200 the initial acronym MAN and the AUTO LED w remain off. With the keys it is possible see the enabled channels and alternatively the offset percentage referred to the . To switch on the calibration set . For enabled fans, press the channels off, will be displayed key, PROGRAM LED will...
  • Page 24 AT 200 PROGRAMMING Press simultaneously the keys for a few seconds to enter PROGRAMMING menu, the message PRG appears. During the The following values are then proposed, modifiable with the keys , programming phase fans to be confirmed with the key . will be off.
  • Page 25 AT 200 CHANNEL 1: Channel 1 management: 0 = Disabled, 1 = Enabled. (Default = 1) N.B.: it isn’t possible to disable both channels, in this case channel 1 will CHANNEL 2: Channel 2 be enabled. management: 0 = Disabled, 1 = Enabled. (Default = 1) N.B.: it isn’t possible to disable both...

  • Page 26: Values Display

    AT 200 CALIBRATION Activating it by pressing and holding both buttons simultaneously, it runs control unit auto calibration, reading and saving fans current consumption to use as reference for alarm management. Phase 1: Reading and saving current The operation is completely automatic in all its values in phases for a channel 1 (if enabled).
  • Page 27 AT 200 ADMITTED CURRENT OFFSET: >> Paragraph PROGRAMMING > CURRENT OFFSET INITIAL DELAY: >> Paragraph PROGRAMMING > INITIAL DELAY ALARM DELAY: >> Paragraph PROGRAMMING > ALARM DELAY PTC SENSORS USE: >> Paragraph PROGRAMMING > PTC SENSORS ENABLED CHANNELS: It indicates the channe enabled during programming, pressing all channels are displayed.
  • Page 28 AT 200 WORKING TIME RESET: By holding down the button , for a long time, the time for the respective channel is reset. When resetting channel 2, you are returned to the initial menu. ERRORS OVERCURRENT : It indicates that current consumptions are greater than the value measured...
  • Page 29 AT 200 ÍNDICE INFORMACIÓN DE SEGURIDAD FUNCIONAMIENTO DE LA CENTRALITA CARACTERÍSTICAS ELÉCTRICAS PRECAUCIONES NORMAS DE GARANT ÍA MONTAJE ALIMENTACIÓN Y CONEXIONES ELÉCTRICAS PANEL FRONTAL SET AUTO/MAN/SCAN 10. FUNCIÓN TEST PANTALLA 11. PROGRAMACIÓN 12. RESET 13. CALIBRACIÓN 14. VISUALIZACIÓN VALORES 15. ERRORES 16.

  • Page 30: Información De Seguridad

    ESTE MANUAL ESTÁ DESTINADO A PERSONAL TÉCNICO ADECUADAMENTE FORMADO. FUNCIONAMIENTO DE LA CENTRALITA La centralita AT200 se utiliza para controlar las corrientes absorbidas de dos líneas de ventilación independientes y, después de un proceso de calibración inicial, señalizar situaciones de absorción de corriente excesiva o reducida.

  • Page 31: Precauciones

    • Máxima flexibilidad de gestión y facilidad de programación. PRECAUCIONES • Memorización permanente de los valores programados. No realizar pruebas de rigidez dieléctrica o de • Temperatura de trabajo de la centralita de -20 °C a descargas parciales en las +60 °C.

  • Page 32: Normas De Garantía

    AT 200 CA y si existen condensadores de corrección del factor de potencia. NORMAS DE GARANTÍA La centralita está cubierta por la garantía por un período de 3 años a partir de la fecha de prueba colocada tanto en la etiqueta como en el manual adjunto.

  • Page 33: Alimentación Y Conexiones Eléctricas

    AT 200 ALIMENTACIÓN Y CONEXIONES ELÉCTRICAS Terminales 1-2-3 : Conexión para 2 sondas PTC, terminal 1 sonda PTC2, terminal 2 sonda PTC1, terminal 3 común. Terminales 4-5 : Control remoto, al cerrar el contacto, en caso de funcionamiento automático, se habilitan las líneas de ventilación.

  • Page 34: Panel Frontal

    AT 200 PANEL FRONTAL Muestra la función o el canal y su valor Indica el Manual ejecución. funcionamiento automático Auto (encendido), manual (apagado), Scan escaneado (intermitente). >> Apartado AUTO/MAN/SCAN Indica que al menos un ventilador está en marcha. Indica que la centralita está en el menú de programación.
  • Page 35 AT 200 Permite la conmutación entre las funciones AUTOMÁTICA, MANUAL y ESCANEADA. >> Apartado SET AUTO/MAN/SCAN Enter: Durante la programación, permite la confirmación de un dato introducido. Test: Permite la prueba de las pantallas y del relé. BOTONES DE NAVEGACIÓN : Permiten el >>...

  • Page 36: Set Auto/Man/Scan

    AT 200 SET AUTO/MAN/SCAN Pulse el botón para elegir el AUTOMÁTICO, MANUAL y funcionamiento ESCANEADO. entre AUTOMÁTICO: El funcionamiento AUTOMÁTICO prevé que el encendido de los ventiladores se realice a través de un sistema remoto (ej. centralita MT200) : ventiladores no en conectando los terminales 4 y 5.

  • Page 37: Función Test Pantalla

    AT 200 los ventiladores habilitados, pulse el botón , el led PROGRAM parpadeará, y se propondrá el primer ventilador los botones conmutar a on/off, habilitado, con pulsar de nuevo el botón para pasar al otro ventilador (si está habilitado), con los botones conmutar a on/off.Pulsar una última vez la tecla...
  • Page 38 AT 200 USO DE SENSORES PTC: Habilitación de las entradas para los sensores PTC: 0 = No habilitados, 1 = DESVIACIÓN CORRIENTE: Habilitados. Desviación (Defecto = 0) porcentual de la corriente actual respecto a la de calibración. Un valor detectado por RETARDO INICIAL: encima de este umbral Programación del...

  • Page 39: Reset

    AT 200 necesario para la programación. Después de un minuto desde el inicio de la fase de programación, la misma se interrumpe y no se guarda (por lo tanto, permanecen activos los parámetros configurados RESET anteriormente), después de lo cual se vuelve al modo de visualización automática. RESTABLECER ALARMAS: Pulse simultáneamente los botones para restablecer las alarmas.

  • Page 40: Visualización Valores

    AT 200 Fin del procedimiento de calibración. La centralita entra en estado de funcionamiento automático. VISUALIZACIÓN VALORES Pulsando los botones de navegación siempre es posible visualizar los valores detectados por la centralita. Después de unos segundos desde la AJUSTE (SET) DE CORRIENTE: Indica última presión, la centralita vuelve el SET a la...
  • Page 41 AT 200 CANALES HABILITADOS: Indica los canales habilitados durante la programación, pulsando se muestran todos los canales. >> Apartado PROGRAMACIÓN > CANAL 1-2 TIEMPO DE TRABAJO CANALES: indica el tiempo de uso de cada canal de ventilación. El tiempo se muestra en años, días y horas.

  • Page 42: Errores

    AT 200 ERRORES OVERCURRENT : Indica absorciones corriente superiores a los valores detectados durante la calibración. El relé de UNDERCURRENT : Indica FALLO (FAULT) absorciones de conmuta. La línea de ventilación se corriente inferiores a los valores detiene. detectados durante la calibración. El relé de OVERTEMP : Indica error de FALLO (FAULT) sobretemperatura...

  • Page 43: Visione Centralina (Tab1)

    AT 200 VISIONE CENTRALINA (TAB1) CONTROL UNIT VIEW (TAB 1) VUE DE L'UNITE DE CONTROLE (TAB 1) - 43 -...

  • Page 44: Eu Declaration Of Conformity
