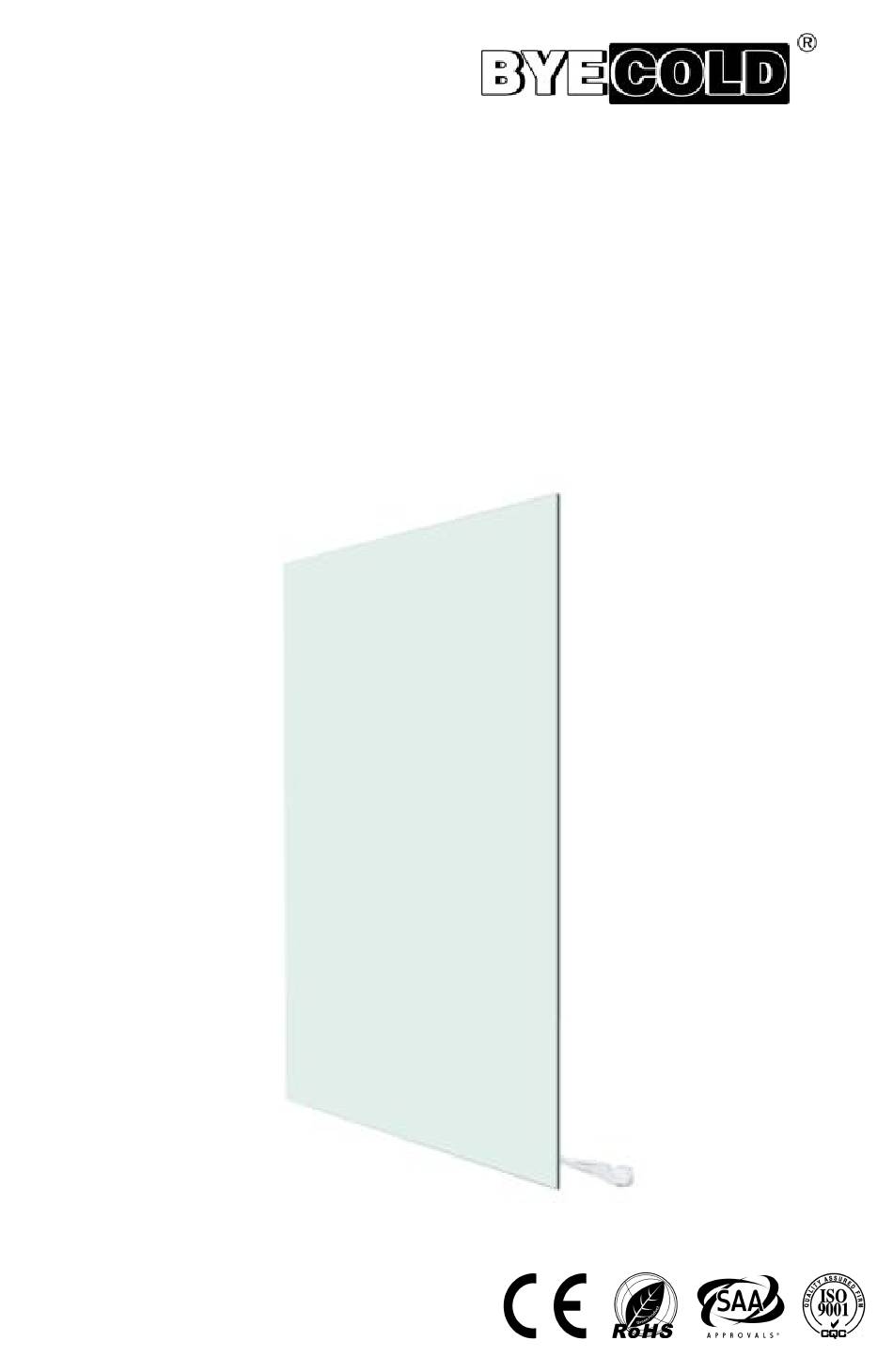

- Page 1 Infrared Glass/Mirror Heater INSTRUCTION MANUAL (Wall-mounted only)
- Page 2 SYMBOLS Warning This signal word indicates a hazard with an average risk level which, if not avoided, can result in serious injury or death. Warning of electrical voltage This symbol indicates dangers to the life and health of persons due to electrical voltage.
-
Page 3: Table Of Contents
CONTENT 1┃WARNING & PRECAUTION 2┃FEATURES 3┃TECHNICAL INFORMATION 4┃SCOPE OF SUPPLY 5┃DEVICE STRUCTURE 6┃INSTALLATION 7┃FUNCTIONAL OPERATING INSTRUCTIONS 8┃TROUBLESHOOTING 9┃MAINTENANCE & SERVICING 10┃STORAGE 11┃TECHNICAL ANNEX 12┃DISPOSAL... -
Page 4: 1┃Warning & Precaution
1┃WARNING & PRECAUTION Read this manual carefully before starting or using the device. Always store the manual in the immediate vicinity of the device or its site of use! Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and / or serious injury. - Page 5 involved. Children aged from 3 years and less than 8 years shall not plug in, regulate and clean the appliance or perform user maintenance. Warning Do not use the device in small rooms if persons are present who cannot leave the room independently and who are not under constant supervision.
- Page 6 • Do not expose the device to directly squirting water. • Never insert any objects or limbs into the device. • Do not cover or transport the device during operation. • Do not sit on the device. • This appliance is not a toy! Keep away from children and animals. Do not leave the device unattended during operation.
-
Page 7: 2┃Features
pose a serious health risk. • During the installation of the device observe the minimum distances from walls and other objects as well as the storage and operating conditions specified in the Technical data chapter. • Never drill into the heating device. •... -
Page 8: 3┃Technical Information
3┃TECHNICAL INFORMATION Heating way Far infrared heating Voltage 220-240V/50Hz Surface temperature Main 70-90℃ Surface Tempered Glass or mirror IP grade IP54 (exclude plug) Over heating protection Power cord length 1.9m Touch Switch Optional LED Light Optional 4┃SCOPE OF SUPPLY A: Heating Device x 1 B: Screws x 4 C: Dowel x 4 D: Drilling Template... -
Page 9: 5┃Device Structure
5┃DEVICE STRUCTURE (Front) （Back） ② ① ③ ④ ⑤ ⑥ ① Mirror(Glass)Surface ②Mounting Brackets ③ LED backlight (Optional) ④Junction Box(with optional Switch) ⑤ Touch Switch(Optional) ⑥ Power Cord Note: * means the function is optional 6┃INSTALLATION Make sure remove all the protective films(both on the front and back)! 1. - Page 10 Mark the positions for the bore holes onto the drilling template (D) if there are no existing marks. Stick the drilling template on the wall. Drill the holes with an 8mm rotary bit. Insert the screws into the dowels and fasten the screws. The screws should protrude approx.0.5 cm from the dowels.
-
Page 11: 7┃Functional Operating Instructions
6. Plug in to start using the heating device . Do pull out the plug when not in use . 7┃FUNCTIONAL OPERATING INSTRUCTIONS START-UP： Check if the power cord is intact. Check if the power supply voltage is consistent.(The power socket is required to have a grounding terminal and good grounding performance.) Whether the power cord plug and socket are matched, and make sure... -
Page 12: 8┃Troubleshooting
FUNCTIONAL OPERATING INSTRUCTIONS： Function Control modes Functional operating instructions (Optional ) (Optional ) Heating With bult-in Please refer to the manual of internal thermostat. thermostat. LED Light Single-click the touch button,the With touch control surrounding lights switch mirror Single-click again,the light goes off. surface Turn on/off the switch at black With... -
Page 13: 9┃Maintenance & Servicing
9┃MAINTENANCE & SERVICING Activities required before starting maintenance Warning of electrical voltage • Do not touch the mains plug with wet or damp hands. • Hold onto the mains plug while pulling the power cable out of the mains socket. •... -
Page 14: 11┃Technical Annex
11┃TECHNICAL ANNEX Heating Voltage Model NO. Size(cm) Power(W) Frequency power(W) G0606-x 60*60*2.2 G0806-x 80*60*2.2 230V/50HZ G1006-x 100*60*2.2 G1206-x 120*60*2.2 G1008-x 100*80*2.2 x=H;LH;LD(H=Heating;LH=LED+Heating;LD=LED+Defogging) Note:more size and functions are available Information requirements for models with remote thermostat Nominal Minimal Maximum At nominal At minimal heat heat output... - Page 15 Two or more manual stages, no room temperature control [no] with mechanic thermostat room temperature control [no] with electronic room temperature control [no] electronic room temperature control plus day timer [no] electronic room temperature control plus week timer [yes] Other control options (multiple selections possible) room temperature control, with presence detection [no] room temperature control, with open window detection...
- Page 16 Item Unit Type of heat input, for electric storage local space heaters only (select one) manual heat charge control, with integrated thermostat [no] manual heat charge control with room and/or outdoor temperature feedback [no] electronic heat charge control with room and/or outdoor temperature [no] fan assisted heat output [no]...
-
Page 17: 12┃Disposal
12┃DISPOSAL The icon with the crossed-out waste bin on waste electrical or electronic equipment stipulates that this equipment must not be disposed of with the household waste at the end of its life. You will find collection points for free return of waste electrical and electronic equipment in your vicinity. - Page 18 SYMBOLE Warnung Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Warnung vor elektrischer Spannung Dieses Symbol weist darauf hin, dass Gefahren aufgrund von elektrischer Spannung für Leben und Gesundheit von Personen bestehen..
- Page 19 Inhaltsverzeichnis 1┃Sicherheit 2┃Einführung 3┃Informationen über das Gerät 4┃Lieferumfang 5┃Gerätedarstellung 6┃Montage und Installation 7┃Bedienungsanleitung 8┃Fehlerbehebung 9┃Wartung 10┃Lagerung 11┃Technischer Anhang 12┃Entsorgung - 16 -...
-
Page 20: 1┃Sicherheit
1┃Sicherheit Lesen Sie diese Anleitung vor Inbetriebnahme / Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. - Page 21 vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und / oder nicht die Benutzer-Wartung durchführen.
- Page 22 • Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen. • Betreiben Sie das Gerät nicht in aggressiver Atmosphäre. • Stellen Sie das Gerät aufrecht und standsicher auf. • Lassen Sie das Gerät nach einer Feuchtreinigung trocknen.Betreiben Sie es nicht im nassen Zustand. •...
-
Page 23: 2┃Einführung
• Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Gerät das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen. • Schalten Sie das Gerät aus und entfernen Sie das Netzkabel aus der Netzsteckdose, wenn Sie das Gerät nicht verwenden. •... -
Page 24: 3┃Informationen Über Das Gerät
eine saubere, geräuschlose und staubfreie Umgebung aufrechtzuerhalten. • Nochmals Warnung, alle Geräte sollten an der Wand montiert werden. • Das Sortiment verfügt über eine breite Auswahl an Farben, Größen und Stile. 3┃Informationen über das Gerät Heizmethode Ferninfrarotheizung Spannung 220-240V/50Hz Oberflächentemperatur Haupt 70-90℃... -
Page 25: 5┃Gerätedarstellung
5┃Gerätedarstellung (Vorderseite) （Rückenseite） ② ① ③ ④ ⑤ ⑥ ① Spiegel (Glas) Oberfläche ② Wandhalterung ③ LED-Beleuchtung (Optional) ④ Anschlussdose (mit optionalem Schalter) ⑤ Berührungsschalter(Optional) ⑥ Netzkabel Hinweis: * bedeutet, dass die Funktion optional ist 6┃Montage und Installation Stellen Sie sicher, dass alle Schutzfolien (sowohl auf der Vorder- als auch auf der Rückseite) entfernt werden! 1. - Page 26 Für die Gerätemontage Vorne Mindestens 30cm erforderliche Abstände Links Mindestens 10cm Rechts Mindestens 10cm Oben Mindestens 50cm 2. Breiten Sie eine geeignete Schablone über der Geräterückseite aus und markieren Sie die Positionen für die Bohrungen. Befestigen Sie die Schablone an der Wand. Bohren Sie die Löcher an den markierten Stellen auf der Schablone in die Wand.
- Page 27 5. Schieben Sie das Gerät, um die Schrauben in die richtige Position zu machen, wie in der folgenden Zeichnung gezeigt. 6. Stecken Sie den Netzstecker in eine ausreichend abgesicherte Netzsteckdose. Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen. 7┃Bedienungsanleitung Inbetriebnahme：...
-
Page 28: Bedienung
Bedienung： Funktion Steuerungsmodi Bedienung (Optional ) (Optional ) Heizung integriertem Bitte konsultieren Sie das Thermostat Handbuch internen Thermostats. LED-Licht Einfacher Klick berührungsempfindlichem Berührungstaste, Schalter umgebende LED leuchtet auf; Spiegeloberfläche erneutes einfaches Klicken, das Licht geht aus. Schalten Sie den Schalter an EIN/AUS-Schalter an der der schwarzen Anschlussdose schwarzen Anschlussdose... -
Page 29: 8┃Fehlerbehebung
8┃Fehlerbehebung Fehler und Ursachen Maßnahmen Störungen Das Gerät macht Das Material dehnt sich Das ist ein normaler nach dem durch die Erwärmung aus. Vorgang. Es sind keine Einschalten Maßnahmen Geräusche Isolierung dehnt sich erforderlich. ebenfalls aus und verursacht die Geräusche. Die Oberfläche 1. -
Page 30: 10┃Lagerung
fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringt. Achten Sie darauf, dass keine Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommen kann. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches. •... - Page 31 Informationsanforderungen für Modelle mit Fernthermostat Mindestwärm Maximale Nennwärme eleistung kontinuierliche Nennwärm Mindestwär leistung/ Modell (Richtwert)/ Wärmeleistung/ eleistung / meleistung/ (Pnom)/ (Pmin)/ (Pmax.c)/ (elmax)/ (elmin)/ (KW) (KW) (KW) (KW) (KW) 0.32 0.32 0.32 aGT-G0606-x 0.45 0.45 0.45 aGT-G0806-x 0.58 0.58 0.58 aGT-G1006-x aGT-G1206-x aGT-G1008-x...
- Page 32 Sonstige Regelungsoptionen(Mehrfachnennungen möglich) Raumtemperaturkontrolle mit Präsenzerkennung [nein] Raumtemperaturkontrolle mit Erkennung offener Fenster [ ja ] mit Fernbedienungsoption [nein] mit adaptiver Regelung des Heizbeginns [nein] mit Betriebszeitbegrenzung [ ja ] mit Schwarzkugelsensor [nein] Informationsanforderungen für Modelle mit WLAN-Thermostat Mindestwärme Maximale Nennwärme leistung kontinuierliche Nennwärmel...
- Page 33 Art der Wärmeleistung/Raumtemperaturkontrolle(bitte eine Möglichkeit auswählen) einstufge Wärmeleistung, keine Raumtemperaturkontrolle [nein] zwei oder mehr manuelleinstellbare Stufen, keine Raumtemperaturkontrolle [nein] Raumtemperaturkontrolle mit mechanischem Thermostat [nein] mit elektronischer Raumtemperaturkontrolle [nein] elektronische Raumtemperaturkontrolle und Tageszeitregelung [nein] elektronische Raumte mperaturkontrolle und Wochentagsregelung [ ja ] Sonstige Regelungsoptionen(Mehrfachnennungen möglich) Raumtemperaturkontrolle mit Präsenzerkennung [nein]...
-
Page 34: 12┃Entsorgung
12┃Entsorgung Das Symbol des durchgestrichenen Mülleimers auf einem Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. - Page 35 Model BKD-G0806-LH BKD-G1006-LH Rated 220-240V/50-60Hz Voltage Heating 450W 580W Power Manufacture Jiangsu Byecold Technology Co.,Ltd No.666,Mingzhu Industry Zone, Zhaodun Town, Address Pizhou city,Jiangsu,China Importer Xuzhou Goton Technology Co.,Ltd Room 513, Unit 2, Commercial Outer Street 6 Address SOHO building No.3&4,...
