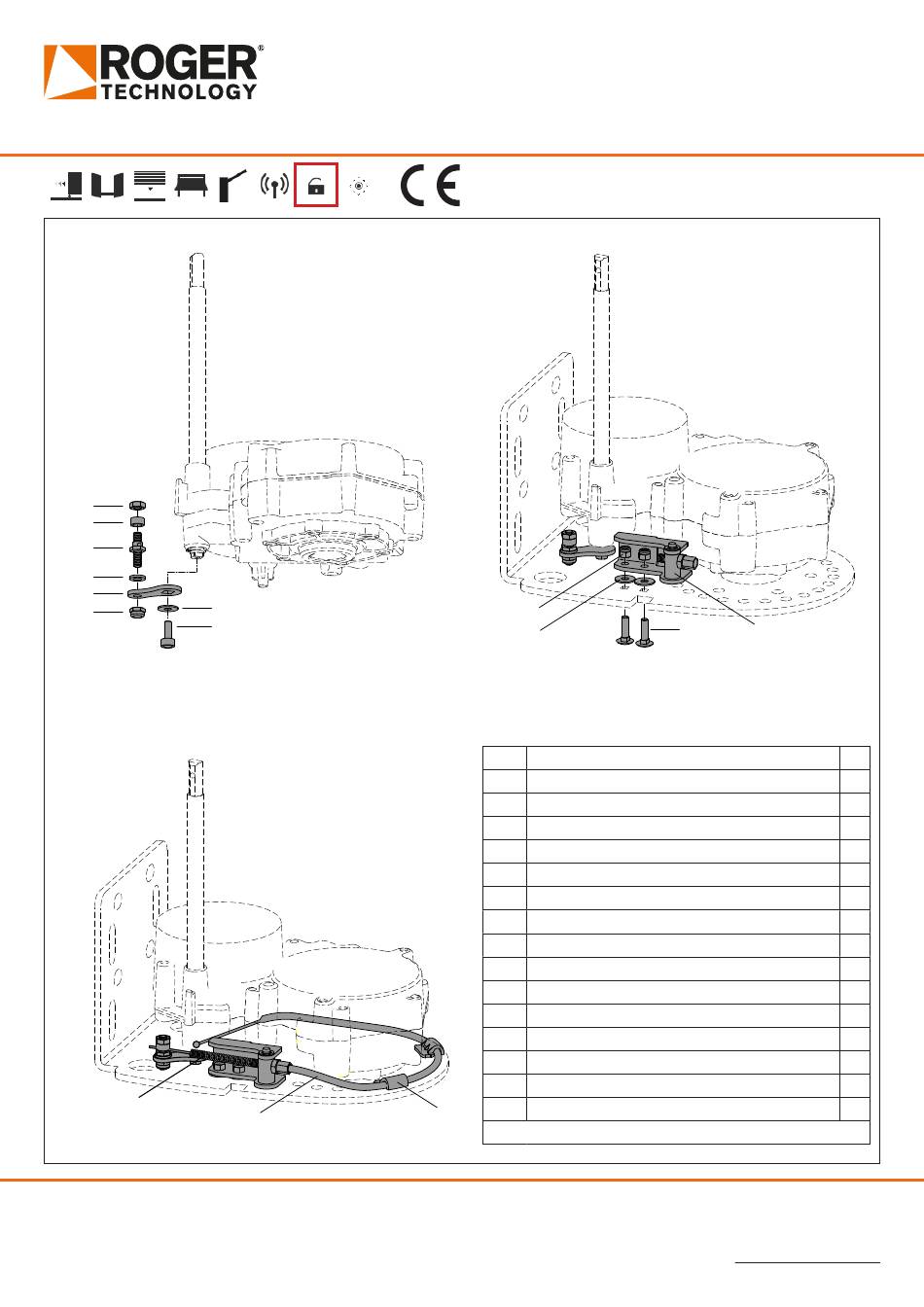

Istruzioni di montaggio kit per sblocco dall'esterno con cordino per serie AYRON
Assembly instructions kit for release from outside with cord for AYRON series
14
9
7B
DESCRIPTION
1
Dado M6 / Nut M6
2
Boccola cilindrica / Cylindrical bushing
3
Perno 2 filetti / Pin 2 threads
4
Rondella M6 / Washer M6
5
Leva / Lever
6
Dado autobloccante M6 / Self-locking nut M6
7A
Rondella M5 INOX / M5 INOX washer
7B
Rondella M5 / M5 washer
8
Vite M5x10 INOX / M5x10 INOX screw
9
Dado / Nut
10
Vite bombata M5x16 / Rounded screw M5x16
11
Kit perno di sblocco / Unlocking pin kit
12
Molle / Springs
13
Guida a filo / Wire guide
14
Guidacavo / Cable guide
LUNGHEZZA CORDINO / CORD LENGTH: 3000 mm
Via S. Botticelli 8 • 31021 Bonisiolo di Mogliano Veneto (TV) • ITALIA
P.IVA 01612340263 • Tel. +39 041.5937023 • Fax. +39 041.5937024
info@rogertechnology.com • www.rogertechnology.com
RL673
IS244 Rev.04
06/10/2023
10
11
PZ.
1
1
1
1
1
1
1
2
1
2
2
1
2
1
2
