外挂式机柜空调操作及使用说明书

DTS 8000E 50/60Hz 系列

Operating and assembly instruction

For side-mounted cooling units

DTS 8000E 50/60Hz

Table of Contents

Need help?

Do you have a question about the DTS 81241E and is the answer not in the manual?

Questions and answers

Summary of Contents for Pfannenberg DTS 81241E

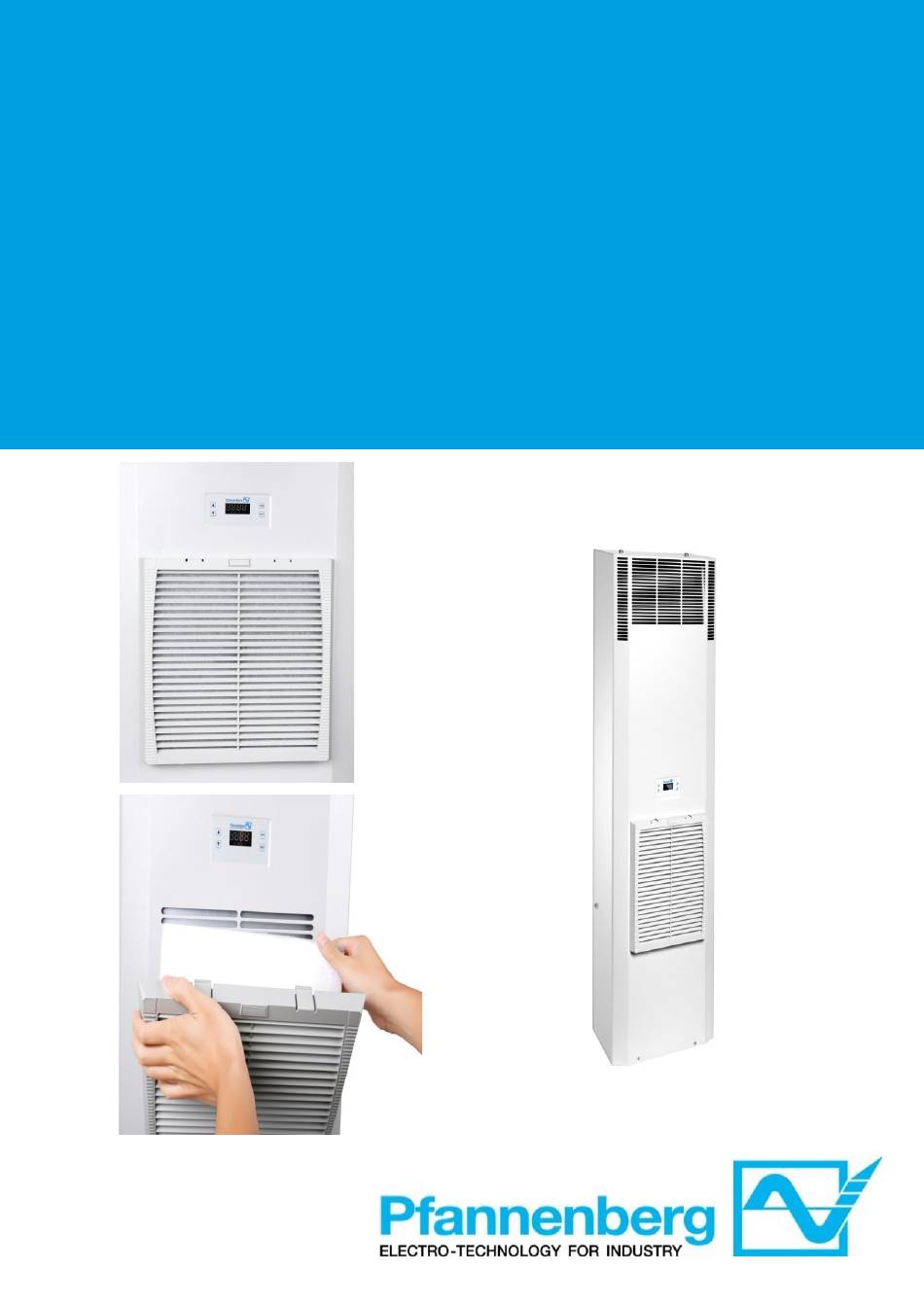

Page 1 外挂式机柜空调操作及使用说明书 DTS 8000E 50/60Hz 系列 Operating and assembly instruction For side-mounted cooling units DTS 8000E 50/60Hz...
Page 2: Table Of Contents
1 手册提示 ................................7 2 搬运 ..................................7 2.1 运输 ................................. 7 2.2 储运 ................................. 7 2.3 开箱 ................................. 7 3 供货范围 ................................8 4 一般信息 ................................8 5 铭牌 ..................................8 6 安全 ..................................9 7 功能 ..................................9 7.1 配置与功能...
Page 3 11.2 操作显示器 ..............................29 11.3 启动自检模式 .............................. 29 11.4 门触点 ................................. 30 11.5 设备故障 ..............................30 12 参数查看与设置 .............................. 30 13 清洁和维护 ..............................31 13.1 清洁 ................................31 13.2 维护 ................................32 14 停止使用 ................................32 15 故障排除 ................................32 16 保障条款...
Page 4 8.1 Circuit Diagram ............................38 8.2 Spare parts ..............................40 8.3 Installation Cut-out ............................41 8.4 Airflow principle ............................45 8.5 Technical Data ............................. 46 9 Installations ................................ 54 9.1 General ................................. 54 9.3 Electrical connection........................... 55 10 Operating condition............................56 11 Putting into operation and function .........................
Page 5: 手册提示
请在安装机组前完整仔细阅读此手册。本手册构成标准产品不可分割的一部分，必须保存至机组报废为止 1 手册提示此手册为百能堡电气科技有限公司（以下简称百能堡）提供的门装或侧装螺栓固定，外挂式机柜空调系列的安装运行指南。本手册中，安全提示和其他信息以下形式出现：如果没有严格遵守所述的措施，将有生命危险或造成健康危害。如果没有严格遵守所述的措施，将可能因电击造成生命或健康危害。如果没有严格遵守所述的措施，将有可能造成生命财物损失。提示包含关于所述措施或指导的额外信息。 2 搬运 2.1 运输 • 只能通过壳体或吊环来提升机柜空调（M8吊环不在供货范围）。 • 运输时保持机柜空调处于最终使用时相同的摆放状态。 • 如果整体机柜需要运输，请在运输前将机柜空调拆下并单独包装。不按照这些指导操作，将导致保障条款失效。 2.2 储运 • 储存环境不应超过70℃。 • 储存时使机组处于最终使用时的摆放状态。不按照这些指导操作，将导致保障条款失效。 2.3 开箱开箱过程中应当仔细查看机柜空调，看是否存在因运输造成的破坏，尤其注意是否有部件松动、凹坑、擦伤和 685408021G...
Page 6: 供货范围
漏油等。任何损坏应当立即通知承运商（见保障条款），并且适用“百能堡产品售后服务声明“的最新版本。 • 在处理包装材料前，务必确认里面没有任何附加部件。机组的钣金件边缘有可能残留金属毛刺，在维护或安装时务必带保护手套。要求保障时，需要提供故障的确切信息（如有可能请提供照片），机种型号和序列号。 3 供货范围供货范围包括： • 机柜空调 • 附件包（包括紧固件，插头式电气连接器等） • 特殊的附件（如适用） 4 一般信息 • 百能堡可以妥善处理旧设备,但客户需承担运输费用. • 百能堡生产的机柜空调不含以下物质: - 多氯三联苯 - 石棉 - 甲醛 - 镉 - 液态有害物质 • 对每台机柜空调进行检查以确保它是完全依照9.ProdSV的规定（德国事故预防法规）。 • 交货前百能堡已对每台空调在工厂进行电气安全检测。 5 铭牌安装和维护，请注意机器背部铭牌标注的详细技术信息。 685408021G...
Page 7: 配置与功能
6 安全 • 由百能堡生产的机柜空调是专为机柜散热（IP54）而设计的。 • 该设备只适合在固定地点平稳运行。 • 任何其他使用范围被视为非授权使用, 并将不作保修承诺。电气设备应定期检查。任何异常如连接松脱或烧焦的电缆必须被立即修复。 • 只有专业技术人员才能对热交换系统和电气部件进行操作。 • 请务必遵守相应的安全和环保法规。任何清洁或维护操作之前，需切断机柜空调电源。只有原厂备件可以使用。 7 功能 7.1 配置与功能 1） +15℃～+55℃外部环境温度 2）内部控制温度 +25℃～+45℃ 3）冷凝水蒸发器（可选） 4） IP54/IP34防护 5） 2～400V交流供电（可选）机柜冷却器有5度回差，即当内部设定温度为35℃，设备将在内部温度30℃以下时停止制冷。机柜空调的具体功能见技术规格书（见章节8）。 685408021G...
Page 8: 工作原理
7.2 工作原理压缩机（1）将制冷剂压缩到高压。在这个过程中温度升高。冷凝器（2）中，热量散失到周围环境空气中，制冷剂变成液体。冷凝器风扇（5）吸入并使空气通过冷凝器，然后排放出去。在截流装置（3）中，冷却液的压力下降。在蒸发器（4）中，冷却剂吸收机柜内空气中的热量并蒸发。因此，来自机柜中的空气被冷却下来；同时机柜内的空气被除湿。蒸发器风（6）吸出机柜内的空气并迫使其通过蒸发器，冷却空气吹回到机柜内。机柜空调是由电子系统控制的。温度传感器（7）记录了机柜内的空气温度。所使用制冷剂不损害臭氧层，而且不可燃。 7.3 冷凝物在蒸发器上发生的冷却过程中，空气中的水分被凝聚成冷凝水。为了避免对电控柜及本制冷系统发生任何损害，必须排出冷凝水。冷凝水排放方式如下： • 带冷凝水蒸发器（可选）的制冷设备在正常情况下，可以蒸发掉水分。但为防止蒸发器故障后产生的冷凝水溢流，请连接冷凝水管路,然后再通过水管排出。始终确保冷凝水正确地排出。在特定情况下有可能会发生凝结水过量，例如，机柜不密封或机柜内部温度经常低于露点温度。在正常运行过程中发生冷凝水过量,请检查机柜的密封。我们建议安装一个门接触开关，当机柜门被打开时,机柜空调将自动关闭,以防止过度冷凝水。 685408021G...
Page 9: 技术规格书
8 技术规格书 8.1 电气原理图（1~230 AC / 2~400V AC 电气原理图）电冷凝器风扇压缩机电蒸发器风扇电压缩机变压器冷凝水蒸发器温度头 1/ 2 4 / 42 685408021G...
Page 10 （3～400V AC 电气原理图）电冷凝器风扇电蒸发器风扇压缩机电压缩机冷凝水蒸发器变压器温度头 1/ 2/ 3/ 4/ 5 4 / 42 电器 685408021G...
Page 11: 备品备件
18864000007 18864000007 18864000007 外风机电 18864000000 18864000007 18864000007 18864000007 压缩机电 18864000011 18864000012 18864000014 过滤干燥器 18865000002 18865000002 18865000000 18865000000 控制器物料号位于控制器上 DTS 81241E 备用件内风机 18861100035 外风机 18861100048 盖板（RAL7035） 18860200044 盖板（VAH） 18860200043 压缩机 18861200022 内风机电 18864000007 外风机电压缩机电过滤干燥器 18865000000 控制器物料号位于控制器上...
Page 12: 安装开孔
8.3 安装开孔 DTS 8021E 密封泡棉粘贴效果图开孔尺寸 DTS 8031E 密封泡棉粘贴效果图开孔尺寸 685408021G...
Page 13 DTS 8241E/DTS 8341E/DTS 8441E/DTS 8541E 密封泡棉粘贴效果图开孔尺寸 685408021G...
Page 14 DTS 8841E 密封泡棉粘贴效果图开孔尺寸 685408021G...
Page 15 DTS 81241E 密封泡棉粘贴效果图开孔尺寸密封泡棉机柜门板或侧板空调 685408021G...
Page 16: 气流原理
8.4 气流原理在安装此设备前应当完整仔细地阅读此说明。此说明是设备不可分割的一部分，在设备报废请前务必保留。安装前，请确认设备间以及设备至墙体的距离至少有 200 毫米的间距；在柜子内部的进风口以及出风口没有干涉以及障碍。 685408021G...
Page 17: 技术参数
8.5 技术参数性能 DTS 8021E 制冷能力 A35/A35 * 300 / 320 W 制冷能力 A50/A35 * 150 / 170 W 冷媒 * R 134a 冷媒量* 120 g 温控（工厂设置） +35°C (+95°F) 内部温度报警指示（工厂设置） > +50°C (+122°F) 环境温度 +15°C (+59°F) . . . +55°C (+131°F) 内部温度...
Page 18 性能 DTS 8031E 制冷能力 A35/A35 * 500/550 W 制冷能力 A50/A35 * 330/363 W 冷媒* R 134a 冷媒量* 190 g 温控（工厂设置） +35°C (+95°F) 内部温度报警指示（工厂设置） > +50°C (+122°F) 环境温度 +15°C (+59°F) . . . +55°C (+131°F) 内部温度 +25°C (+77°F) . . . +45°C (+113°F) 外循环气流量...
Page 19 性能 DTS 8241E 制冷能力 A35/A35 * 1000/1100 W 制冷能力 A50/A35 * 840/923 W 冷媒 * R 134a 冷媒量* 430 g 温控（工厂设置） +35°C (+95°F) 内部温度报警指示（工厂设置） > +50°C (+122°F) 环境温度 +15°C (+59°F) . . . +55°C (+131°F) 内部温度 +25°C (+77°F) . . . +45°C (+113°F) 外循环气流量...
Page 20 性能 DTS 8341E 制冷能力 * 1500/1650 W 制冷能力 * 900/990 W 冷媒 * R 134a 冷媒量 * 430 g 温控（工厂设置）) +35°C (+95°F) 内部温度报警指示（工厂设置） > +50°C (+122°F) 环境温度 +15°C (+59°F) . . . +55°C (+131°F) 内部温度 +25°C (+77°F) . . . +45°C (+113°F) 外循环气流量...
Page 21 性能 DTS 8441E 制冷能力 A35/A35 * 2000/2140 W 制冷能力 A50/A35 * 1400/1498 W 冷媒* R 134a 冷媒量* 850 g 温控（工厂设置） +35°C (+95°F) 内部温度报警指示（工厂设置） > +50°C (+122°F) 环境温度 +15°C (+59°F) . . . +55°C (+131°F) 内部温度 +25°C (+77°F) . . . +45°C (+113°F) 外循环气流量...
Page 22 性能 DTS 8541E 制冷能力 A35/A35 * 2500/2675 W 制冷能力 A50/A35 * 1800/1926 W 冷媒 * R 134a 冷媒量* 500 g 温控（工厂设置） +35°C (+95°F) 内部温度报警指示（工厂设置） > +50°C (+122°F) 环境温度 +15°C (+59°F) . . . +55°C (+131°F) 内部温度 +25°C (+77°F) . . . +45°C (+113°F) 外循环气流量...
Page 23 性能 DTS 8841E 制冷能力 A35/A35 * 4000 / 4200 W 制冷能力 A50/A35 * 3300 / 3500 W 冷媒 * R 134a 冷媒量* 1100 g 温控（工厂设置） +35 ℃(+95°F) 内部温度报警指示（工厂设置） > +50 ℃(+122°F) 环境温度 +15 ℃ (+59°F) . . . +55 ℃ (+131°F) 内部温度...
Page 24 电流 * 8.0 A nom max 启动电流 * Start max 冷凝水蒸发器 (CM) 可选: 30-110W (A35/A35 ca. 70W) 尺寸 DTS 81241E 400V 高 X 宽 X 深 °°) 1600 X 485 X 400 (mm) 重量 89 Kg 安装状态垂直结构标准: 钢板可选：不锈钢...
Page 25: 安装工作
9 安装 9.1 概述 • 正确选择机柜空调在机柜上的安装位置,保证良好的通风。 • 机柜空调之间或是机柜空调和墙壁的距离必须保证至少200毫米。 • 在机柜内部，空调的电器连接端子处需预留至少40mm空间. • 在机柜内部，电气元件不得阻碍空气循环。 • 机柜空调在安装时，机柜空调的电源必须断开！ • 安装现场必须受到保护，免遭污染。如果机柜空调是装在机柜门上，必须检查门的铰链能够支持机柜空调的重量或当门被打开机柜时,不会翻倒。金属碎屑可能损坏机柜。如果在安装现场开安装孔，确保使用保护罩,以免切屑进入机柜，损坏电气元件。为方便机柜空调安装，M8的吊环可以旋入机柜空调顶部固定，方便吊装，简单“一人安装”就能实现。 9.2 安装工作机柜安装面要开好空气通风口和螺栓安装固定孔，尺寸根据开孔尺寸。 1) 如机柜未预留机柜空调的开口，在机柜上切出开口（尺寸见开孔尺寸），然后去除剪边毛刺。 2) 取出附件包内密封条（标号8,9或10,11,12）贴在门板外侧（如图）。先将密封条8或11上的孔与门板圆孔同心后再按压在门板上，然后将密封条9或10或12外边线与8或11外边线对齐后贴在门板上。 3) 在机柜内侧，取出附件包内的螺栓、平垫片、弹垫、螺母及螺栓（标号3,4,5,6,7）将空调锁紧。 4) 将出水管通过机柜空调底板，使冷凝水能自由流下，并将水管切至所需长度。 685408021G...
Page 26: 电气连接
1 机柜空调组 5 弹簧垫片 2 机柜侧板或机柜门 6 螺母 3 牙棒 7 螺栓 4 平垫片 8,9,10,11,12 密封条 5）如果机柜空调在安装时拆下外壳顶部的M8螺母，需将其安装好。 6) 将电线按照接线图（见机柜空调背部）连接到连接头（附件包中），并连接到机柜空调。- 导线尺寸：1.0 – 2.5平方毫米或AWG18 - AWG14（在电缆的大小选择，应参照相关法规要求！）将机柜空调插上电源（见9.3） 8）不同机器可能安装方式不同，请参考随机资料。 9.3 电气连接 • 机柜空调应当经由断路器连接到电源（请选择合适的断路器），断开断路装置时,其触点间隙应不少于3毫米。 • 电源线上不可以串接温度传感器。 • 电源线上需要串接铭牌注明的保险丝,作为线路保护。 • 电源连接和维修，如果适用，只能由授权的经过培训的电工来进行。电源连接：电源电压和频率必须符合铭牌标示值。请认真看机器上有更多带有解释的标签。如果电压过高可能会导致器件损坏。一般空调的额定电压230V或400V。...
Page 27: 投入使用和功能
11 投入使用和功能 • 机柜空调包含的功能及可选项见章节 11.1 概述 • 机柜空调配有温度控制系统。机柜内部温度通过温度传感器来测量。通过操作显示器可以设定不同的机柜内温度（见附表I）。 • 机柜空调具有上电检测、运行时实时监测功能。上电检测过程中如果有故障，空调会发出相应的报警，这使得在进入工作模式之前更方便的排查设备故障。机柜空调只能在装有前盖的情况下运行，否则会因散热不良造成机柜空调被损坏。 11.2 操作显示器机柜空调装有操作显示器。上电后操作显示器显示柜内实时温度，表明机组在正常操作模式。如果发生故障或有报警输出时，操作显示器显示报警代码，警报灯点亮并伴随报警声，这使诊断机柜空调故障更易（见章节15）。 11.3 启动自检模式通电前，若门触点断开，则机柜空调不启动，直到门触点闭合后，机柜空调进入自检试模式, 自检模式将不受外部环境影响。机柜空调运行启动模式持续10秒, 之后是自检模式持续约105秒。自检模式时，有故障设备续运行，直到自检模式结束，产生相应的报警代码，如有故障则需解除故障后进入正常工作模式，如无故障，直接进入正常工作模式。模式时间曲线特征指示灯操作显示器显示启动模式 t= s-9s “内部温度” t=1 s-19s 内风机运行外风机运行 t=2 s-29s 内风机停止...
Page 28: 门触点
11.4 门触点确保安全门限位开关应连接到指定端口（见机壳上线路图或电气原理图）当打开机柜门时门触开关即被断开，机柜空调所有马达延时依次关闭，之后产生报警。为了避免任何破坏性的影响，建议使用一根带护线套的双绞线电缆。无需另接外部电源。如果门触点开关未被使用，需将其短接（位置见机壳标签或电气原理图） 11.5 设备故障机柜空调故障触点X54—1,2脚为常闭触点，上电后无故障为闭合，有故障时将引起X54—1,2脚触点断开并显示告警代码(见章节15)。故障指示连接最大量为: 230V，1A 12 参数查看与设置机柜空调可以通过操作显示器对参数进行监控或设置。 • 机柜空调电子控制系统包括主控制系统、操作显示系统。面板上的指示灯从左到右排列的功能含义如下表：指示灯指示灯含义长亮备注上电自检自检启用操作面板制冷正在制冷启用 ----- 制热无 ----- 除湿无风机风机运转启用告警告警发生...
Page 29: 清洁和维护
1. 参数查看为方便排除故障，主界面下按“Select”键 3S，进入界面“SEE”，再按“Select”键确认进入，按 “▲” 或“▼”键可循环选择柜内回风温度“Pb1”、空调启动温度“t1”、门禁开关状态“dor”、内风机运行状态 “IFR”、外风机运行状态“EFR”、压缩机运行状态“Con”、报警输出状态“ALr”，在任意一个参数代码界面按“Select”键，显示相应参数的参数值，按“Mode”键返回上层菜单或者静置 5min 自动返回主界面。 I）。具体代码意义详见（附表 2. 参数设置主界面下按“Select”键 3S，进入界面“SEE”，再按“Select”键确认进入后，通过内部目标温度可以设置， “▲”“▼”键选择“t1”，再按“Select”键显示具体参数值，长按“▲”键 6S 后即可调整参数值的大小，调整到正确的数值后再次按“Select”键确认修改，然后按“Mode”键返回上层菜单或者静置 5min 自动返回主界面。如果不需要修改，直接按“Mode”键返回上层菜单即可。只有“t1”可以设置, 即机柜内设定温度；其他参数只用于排除故障参考。任何画面下，无任何按键触发 300 秒后返回主画面。参数修改成功后需要返回主界面，修改值才会生效。 13 清洁和维护在任何清洁或维护操作前，请切断空调电源。 13.1 清洁建议每个月对机柜空调进行维护，例如对冷凝回路进行清洗，将提高设备的运转效率以及可靠性。具体维护周期视使用环境而定。特别注意以下说明: • 清洗外部风道，冷凝器以及外风机。 •...
Page 30: 停止使用
防止外罩电气连接损坏。在拆卸外罩时，应当手动拔去外罩里面的电气连接。安装时,不要忘插上该电气连接！ 13.2 维护 15。设备出现故障后，会自动提示故障代码，主要故障代码对应的故障原因见章节在每一次维护后，请等待设备上电自检结束，查看自检情况，以确保设备能够正常运转。 14 停止使用如果机柜空调在较长时间内未被使用，请切断电源。确保未经授权的人员不会擅自启动空调。机柜空调需要报废处理时，需根据相关环保法规由专业人员进行处理。（见章节 4） 15 故障排除尽管有精心维护,还是有可能产生故障。机柜空调的实时自检功能能够准确的自行诊断设备故障。如果机器发生故障，操作显示器显示相关报警代码，用户可根据下表中的报警代码查找，使得诊断更易。报警列表: 报警代码描述故障排除方法 1）检查感温头 Pb1； 2）检查连接线是否损坏； AL01 Pb1 报警 3）检查接头是否插错位。 1) 检查门开关； AL02 机柜门打开 2）检查接线是否松动； 3）检查接线是否接错。 1）查看是否 AL02 报警，此时设备停止工作； 2）检查内外风机是否正常工作； 3）检查压缩机是否正常工作； AL03 超温告警 4）检查冷凝器是否脏堵；...
Page 31: 附表 I
· 由脏污或脏堵的过滤垫造成的损坏； · 非授权人员擅动温度控制回路，改动机组或更改机组序列号； · 由运输或是事故造成的损坏； · 由非授权组织更换部件；为了维护您的质保权益，在退回机组时请遵守以下规定： · 在包装中附上确切的故障描述。 · 附上发货单（百能堡发货单或发票复印件）。 · 随机将所有附件退回；使用原始包装或同规格的包装，运输时先垫付运费及足够的运输保险。遵守章节 2 提到的运输提示附表 I 显示参数（操作显示器）参数描述最小值最大值默认值单位内循环回风温度（可测范围） ℃ 设定温度（可设定范围） ℃ 门开关，0 代表门开关断开，1 代表门开关闭合内风机，0 代表停止工作，1 代表正在工作外风机，0 代表停止工作，1 代表正在工作压缩机，0 代表停止工作，1 代表正在工作...
Page 32: Hints On The Manual
1 Hints on the manual This handbook contains instructions for the installation and operation of door or side-mounted, bolt-on Cooling Units provided by Pfannenberg. In this manual, safety recommendations and other information are structured as follows. If the measures described in the following are not strictly observed there is danger to life and health.
Page 33: Unpacking
Any damage must be reported immediately to the forwarding agent ). Moreover, the latest edition of the "Pfannenberg After Sales Service Declaration" shall apply. •Before disposing of packing material ensure that it does not contain any loose components. Burr caused by production may be present on the metal edges of the unit. Always wear protective gloves when carrying out maintenance work and installation.
Page 34: Safety
6 Safety Cooling units produced by Pfannenberg are designed for use in dissipating heat from switch cabinets (IP 54). The cooling unit is only suitable for installing on the stationary operation. Only the authorized specialist can work on the cooling system and electrical components.
Page 35: Operating Principles
7.2 Operating principles The compressor (1) compresses the refrigerant until high pressure is achieved. During this process temperature increases. In the condenser (2) heat is dissipated to ambient air, the coolant becoming liquid. The condenser fan (5) takes ambient air in through the condenser, and then it releases the air.In the expansion valve (3) the pressure of the coolant drops.
Page 36: Technical Data
8 Technical data 8.1 Circuit Diagram （1~230V AC / 2～400V AC Circuit Diagram） Capacitors-condenser fan Compressor Condenser fan Capacitors-evaporator fan Evaporator fan Capacitors-compressor Control transformer Condensate evaporation Temperature sensor Fuse Sub terminal Overheat protector Earthing connection Operating indicator Connection mains Connection failure indication + door contact igh pressurestat Option...
Page 37 （3～400V AC Circuit Diagram） Capacitors-condenser fan 3- hase voltage monitoring relay Capacitors-evaporator fan Compressor Condenser fan Capacitors-compressor Evaporator fan Condensate evaporation Control transformer Fuse Temperature sensor Operating indicator Sub terminal 1/ 2/ 3/ 4/ 5 Earthing connection 4 / 42 Connection mains Connection failure indication + door contact Contact...
Page 38: Spare Parts
8.2 Spare parts Please order your spare parts only with the Pfannenberg-parts-number. DTS 8021E DTS 8031E DTS 8241E DTS 8341E Spare parts 18861100025 18861100017 18861100019 18861100020 Internal fan 18861100026 18861100018 18861100020 18861100020 External fan 18860200022 18860200014 18860200015 18860200015 Cover (RAL7035)
Page 39: Installation Cut-Out
8.3 Installation Cut-out DTS 8021E Effect view of the sealing Cut out Dimension DTS 8031E Effect view of the sealing Cut out Dimension 685408021G...
Page 40 DTS 8241E/DTS 8341E/DTS 8441E/DTS 8541E Effect view of the sealing Cut out Dimension 685408021G...
Page 41 DTS 8841E Effect view of the sealing Cut out Dimension 685408021G...
Page 42 DTS 81241E Effect view of the sealing Cut out Dimension 685408021G...
Page 43: Airflow Principle
8.4 Airflow principle Read this manual completely and carefully before installing the unit. Prior to mounting, ensure that the clearance of the units to each other and to the wall is at least 200mm; air inlet and outlet are not obstructed on the inside of the enclosure. 685408021G...
Page 44: Technical Data
8.5 Technical Data Cooling data DTS 8021E Cooling capacity at A35/A35 * 300 / 320 W Cooling capacity at A50/A35 * 150 / 170 W Refrigerant type * R 134a Refrigerant amount * 120 g Internal setting temerature (factory setting) +35°...
Page 45 Cooling data DTS 8031E /55 W Cooling capacity at A35/A35 * 33 /363 W Cooling capacity at A50/A35 * 134a Refrigerant type * 19 g Refrigerant amount * +35°C (+95°F) Internal setting temerature (factory setting) > +5 °C (+122°F) High temperature alarm (factory setting) +15°C (+59°F) .
Page 46 Cooling Data DTS 8241E Cooling capacity at A35/A35 * 84 /923 W Cooling capacity at A50/A35 * 134a Refrigerant type * 43 g Refrigerant amount * +35°C (+95°F) Internal setting temerature (factory setting) > +5 °C (+122°F) High temperature alarm (factory setting) +15°C (+59°F) .
Page 47 Cooling data DTS 8341E /165 W Cooling capacity at A35/A35 * /99 W Cooling capacity at A50/A35 * 134a Refrigerant type * 43 g Refrigerant amount * +35°C (+95°F) Internal setting temerature (factory setting) > +5 °C (+122°F) High temperature alarm (factory setting) +15°C (+59°F) .
Page 48 Cooling data DTS 8441E /214 W Cooling capacity at A35/A35 * /1498 W Cooling capacity at A50/A35 * 134a Refrigerant type * 85 g Refrigerant amount * +35°C (+95°F) Internal setting temerature (factory setting) > +5 °C (+122°F) High temperature alarm (factory setting) +15°C (+59°F) .
Page 49 Cooling data DTS 8541E /2675 W Cooling capacity at A35/A35 * /1926 W Cooling capacity at A50/A35 * 134a Refrigerant type * Refrigerant amount * +35°C (+95°F) Internal setting temerature (factory setting) > +5 °C (+122°F) High temperature alarm (factory setting) +15°C (+59°F) .
Page 50 Cooling data DTS 8841E Cooling capacity at A35/A35 * Cooling capacity at A50/A35 * 134a Refrigerant type * Refrigerant amount * +35°C (+95°F) Internal setting temerature (factory setting) > +5 °C (+122°F) High temperature alarm (factory setting) +15°C (+59°F) . . . +55°C (+131°F) Ambient air temperature +25°C (+77°F) .
Page 51 235 / 265 W 8. A Current consumption * nom max Starting current * Start max Condensate evaporator(CM) Option: 3 -11 W (A35/A35 ca. 7 W) Dimensions DTS 81241E 4 eight Width Depth °°) (mm) Weight 89 kg CM Weight Option: .5kg...
Page 52: Installations
9 Installations 9.1 General •For effective cooling & ventilation , correct installation & ventilation of the cooling unit is very important. •The distance must be kept at least 200mm between units or the unit to the wall. •The cooling unit’s electrical connection terminal requires at least 40mm space and the electrical components shall not impede air circulation in the internal cabinet.
Page 53: Electrical Connection
1 Cooling unit DTS 5 springs shim 2 switch cabinet wall or door 6 nuts 3 thread rod 7 bolts 4 flat gasket 8,9,10,11,12 sealing strip 5) If M8 bolts on the top of unit being removed during insatallation, rescew them back to the unit tightly after installation.
Page 54: Operating Condition
The cooling unit may be damaged if the voltage is too high. It’s nominal voltage is 230V or 400V. 10 Operating condition •The voltage must be within ± 1 ％ of the value indicated. •The frequency must be within ±3 z of the value indicated. •Ambient temperature must be below 55℃.
Page 55: Start-Up / Test Mode
11.3 Start-up / Test mode The cooling unit does not work if the door switch is open. Each time the unit is power-on (when the door switch is closed), the unit performs a start-up process lasting around 1 seconds which is followed by a test mode lasting around 1 5 seconds.
Page 56: Parameters View And Settings
The contact may be loaded with max23 , 1A 12 Parameters View and Settings Parameters of cooling unit can be monitored and set via operation display. •Cooling unit control system includes control board, operation display. Sign Description ighting emark Self-check Self-check Available Operation Display...
Page 57: Cleaning And Maintenance
13 Cleaning and Maintenance lease cut off the cooling unit’s power before carrying out any cleaning or maintenance operation. 13.1 Cleaning The operation efficiency and reliability of the equipment will be improved by periodic cleaning and maitenance, call our service team for further service cooperation. ay special attention to the following instructions: •Use a soft brush or compressed air (Medium pressure to avoid damage to the fins).
Page 58: Trouble Shooting
15 Trouble shooting In spite of careful maintenance, the equipment may still have a failure sometime in the future. The real-time self-check function can diagnose the failure. If a fault occurs, the display will show the relevant alarm code, Below is the trouble shooting guide . Alarm codes list: Alarm code Description Trouble shooting method...
Page 59 **The high temperature alarm point is 15 ℃ higher than “t1”. The high temperature alam goes off when internal temperature is 5 ℃ under alarm point. lease don’t change any unmentioned parameter other than t1, the equipment will not work properly otherwise. www.pfannenberg.com/disposal 685408021G...
Page 60 百能堡电气科技（苏州）有限公司中国苏州工业园区杏林街 108 号邮编：215026 电话：+86-512-6287-1078 传真：+86-512-6287-1077 邮箱：service@pfannenberg.cn http://www.Pfannenbergchina.com Pfannenberg Electro-Technology (Suzhou) Co.,Ltd. No. 108 Xinglin street, SIP, Suzhou 215026, Jiangsu, P.R.C Tel: +86-512-6287-1078 Fax: +86-512-6287-1077 e-mail: service@pfannenberg.cn http: //www.pfannenberg.cn 685408017 /11-2017...
