DMX512-ANSTEUERUNG

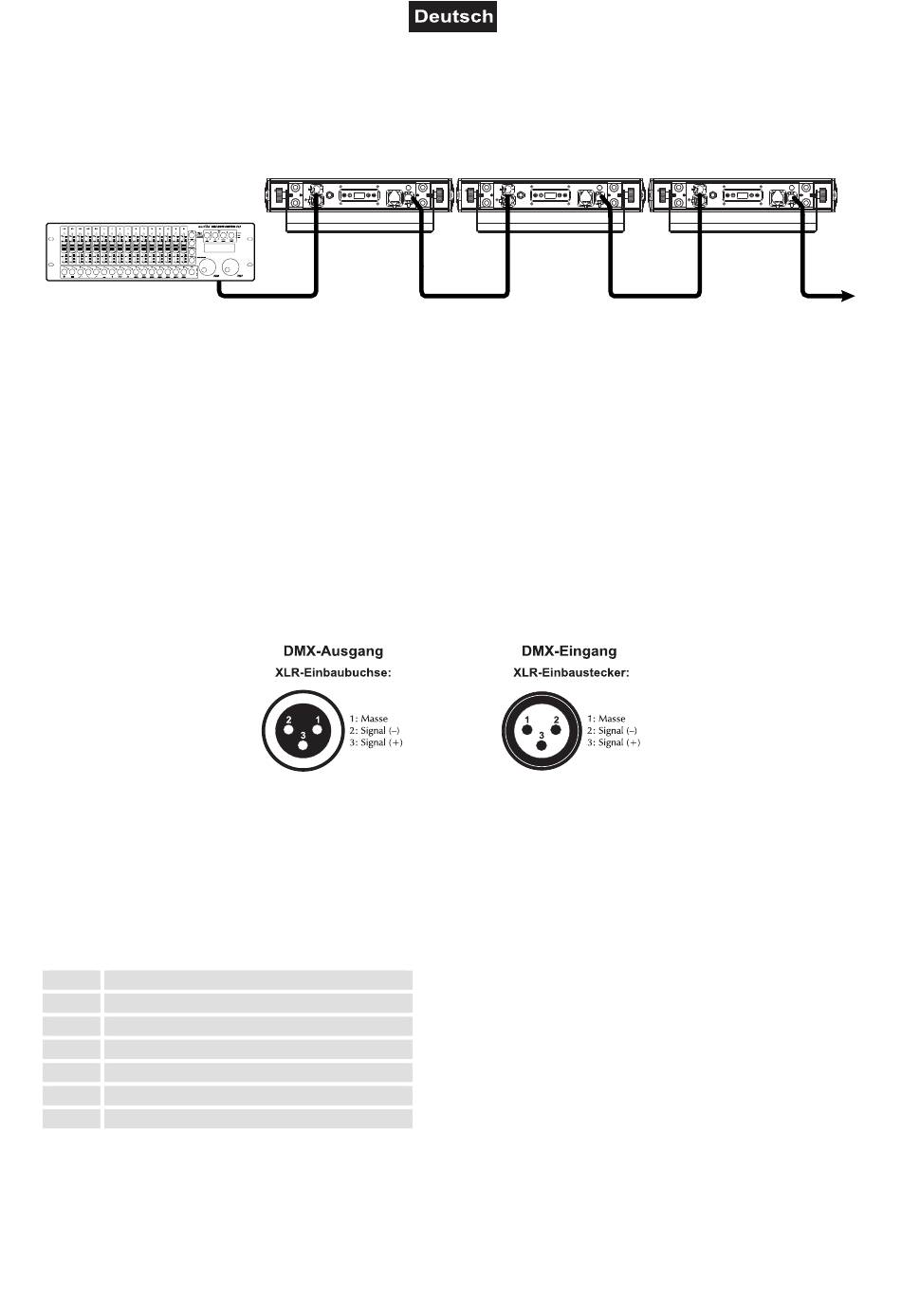

Via DMX-Kabel
DMX Controller
Program
Chase32 Step100
Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1 Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX-
Kabel.
2 Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen DMX-Geräten sollte das Signal mit Hilfe
4
eines DMX-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
Achten Sie bitte darauf, die nicht benutzten Steckverbindungen mit Verschlusskappen zu verschließen, um
das Eindringen von Feuchtigkeit und Schmutz zu verhindern.
Drahtlos via QuickDMX
Schließen Sie den QuickDMX-Funksender an das DMX-Steuergerät an. Nehmen Sie den Funksender und
den Scheinwerfer in Betrieb. Stellen Sie dann die Geräte auf den gleichen Übertragungskanal ein. Nutzen
Sie dazu am Scheinwerfer die Menüoption „SET 2.4G". Nun können Sie über das Display, mit den UP und
DOWN-Tasten den gewünschten Übertragungskanal einstellen
Kanal Farbe
1 Rot
2 Grün
3 Blau
4 R + G
5 G + B
6 R + B
Das DMX-Funknetz ist damit aufgebaut und der Scheinwerfer ist mit dem Funksender gekoppelt. Die
Zuweisung des Scheinwerfers auf den Funksender bleibt auch beim Ausschalten erhalten.
Gerät 1
Startadresse 1
MENU UP DOWN ENTER
10/40
Gerät 2
Startadresse 11
MENU UP DOWN ENTER
Gerät 3
Startadresse 21
MENU UP DOWN ENTER
