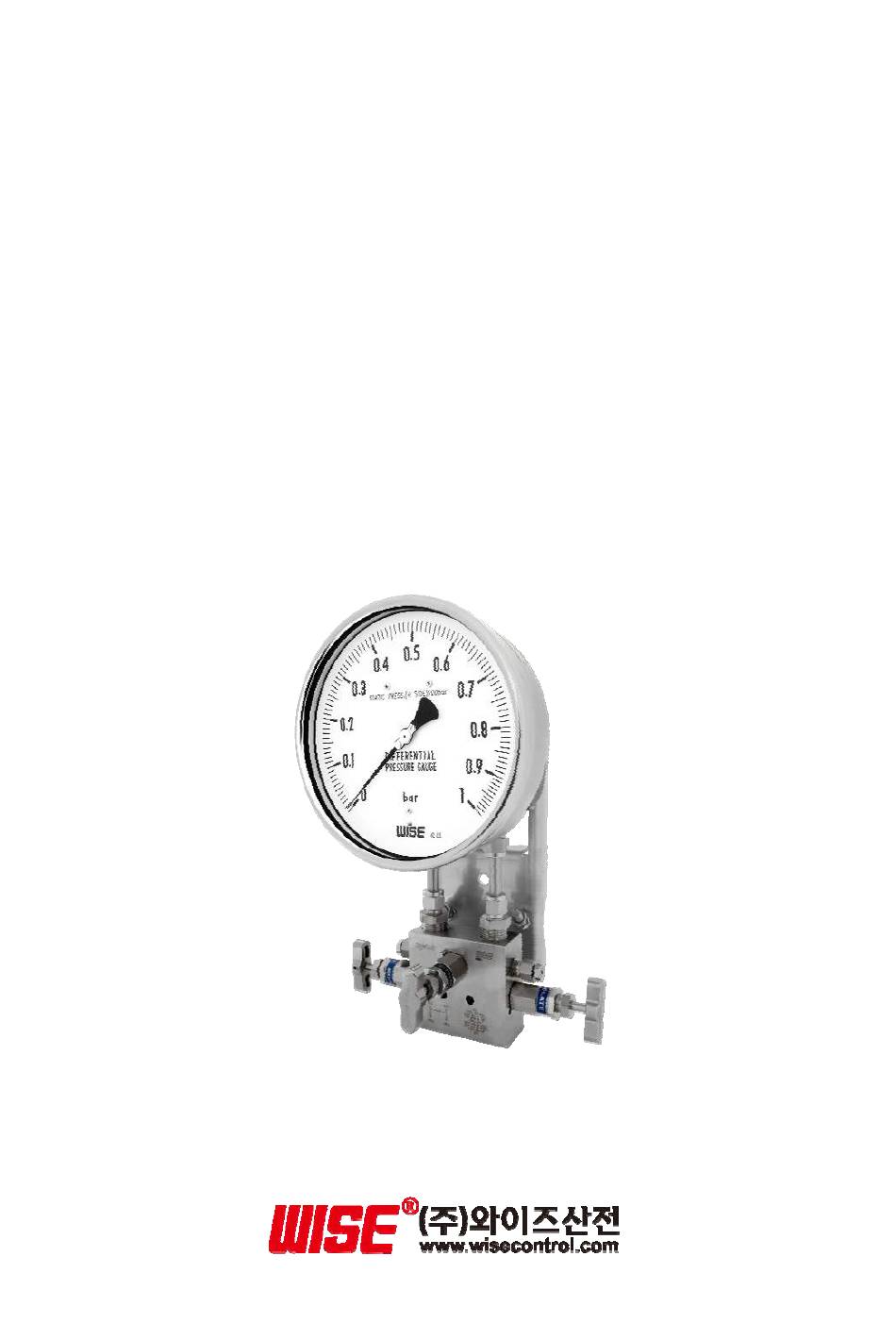

- Page 1 사용자 메뉴얼 품 명 : 차 압 계 MODEL : P670...
- Page 2 바르고 안전한 사용을 위한 취급설명서 이 제품을 바르고 안전하게 사용하기위하여 사용전에 이 취급 설명서 을 잘 읽어주시기 바랍니다. 취급시의 오류는 기기고장의 원인이 되며, 상해나 사고등의 재해가 발생할 수 있습니다. 경 고 1. 압력 범위를 초과하는 압력을 가하지 마십시요. 2. 부식성이 있는 측정 유체에는 사용하지 마십시요. 압력...
- Page 3 목 차 1. 개 요 2. 사양 및 규격 3. 각부의 명칭과 기능 4. 동작원리 5. 사용상 주의사항 6. 사용방법...
- Page 4 1. 개 요 P670 차압계는 벨로우즈( Bellows )를 사용한 정밀급 지시계로서 과압에도 벨로우즈를 보호할 수 있는 구조로 설계되어 있으며 오리피스를 이용한 유량계, 여과기등의 차압측정 또는 저장탱크의 수위측정용으로 사용할 수 있다. (그림 1)에 제품의 외관을 나타낸다. (그림 1) 2. 사양 및 규격 1) 지시계...
- Page 5 3. 각부의 명칭과 기능 ⑨ ② ⑥ ① ⑤ ⑦ ③ ⑧ ④ HIGH PRESSURE PRESSURE 명 칭 기 능 비 고 번호 ① 차압 지시 문자판 두개소의 압력차 및 유량을 지시 160mm ② 0점 조정나사 취부위치에 따른 0점변화를 조정 ③...
- Page 6 4. 동작원리 ② ① ③ ④ HIGH HIGH PRESSURE PRESSURE PRESSURE PRESSURE ① 1) 고압측 수압부와 저압측 수압부로 압력이 유입되면 두 개소의 차압분 만큼 벨로즈가 수축 ② 되어진다. 이때 벨로즈에 연결되어 있는 ROD가 좌우방향으로 이동하게 되고, 이 이동거리를 ③ ④ 차압계...
- Page 7 5. 사용상 주의사항 1) 차압계는 차압계 측정자의 파손을 방지하기 위하여 반드시 3-WAY MANIFOLD를 함께 사용하여야 하며, MANIFOLD상의 설치전 고압측과 저압측을 반드시 확인하여야 한다. 2) 차압계는 기체의 차압측정시에는 압력 취출구보다 높은 위치에 설치하고, 액체의 차압 측정시에는 통상 압력 취출구보다 낮은 위치에 설치하여야 한다. 3) 압력...
- Page 8 6. 사용방법 차압계측 ① 저압측 밸브 ② 균등 밸브 ③ 고압측 밸브 배 관 측 <상 세 도> <외 형 도> * 삼방변 (3-WAY MANIFOLD) (그림 2) 1) 차압계 최초 설치시에는 삼방변의 모든 밸브가 닫혀있어야 한다. 2) 설치가 완료되면 최초 ②균등밸브(Equalizing Valve)를 열고 다음 ③고압밸브를 연다. 이때...
- Page 9 INSTRUCTION MANUAL ITEM : DIFFERENTIAL PRESSURE GAUGE MODEL : P670...
- Page 10 Instructions for proper and safe operation Please read instructions carefully prior to using the instrument for proper and safe operations. Mishandling could cause device malfunctions and result in disastrous injuries or accidents. WARNING 1. Do not exceed the pressure range allowed. 2.
-
Page 11: Table Of Contents
CONTENTS 1. Overview 2. Specification and standards 3. Structure and Function 4. Operating Principle 5. Use 6. Operation... -
Page 12: Overview
1. Overview P670 differential pressure gauge is an indicator of precise class by using a bellows, and is designed with the structure that can protect the bellows against excessive pressure, and can be used for measuring the differential pressure of filter, flow meter, etc. -
Page 13: Structure And Function
3. Structure and Function ⑨ ② ⑥ ① ⑤ ③ ⑦ ⑧ ④ HIGH PRESSURE PRESSURE NAME FUNCTION REMARKS Differential pressure Indicate pressure difference between two ① 160mm scale plate points, and flow rate. Adjust zero point according to the mounting ②... -
Page 14: Operating Principle
4. Operating Principle ② ① ③ ④ HIGH HIGH PRESSURE PRESSURE PRESSURE PRESSURE 1) If pressure comes in the pressure transducing part of high pressure side and the pressure transducing part of low pressure side, ① bellows will shrink by differential pressure between two points. -
Page 15: Use
5. Use 1) To prevent differential gauge measuring set damage, operate the differential gauge along with the 3-way manifold all the time and check both the high and low sides before it is installed on the manifold. 2) The differential gauge should be installed as a higher position than the pressure diffuser during gas differential pressure measurement and lower than it during liquid differential pressure measurement. -
Page 16: Operation
6. OPERATIONS 1) Operation of the three-way valve ① Equalizing Valve ② Low Pressure Valve (LP Valve) ③ High Pressure Valve (HP Valve) Differential pressure gauge Fig. 6-1 P991 Process line High Pressure Pressure (3-WAY VALVE) (1) For initial setup, all the valves must be closed (2) After complete installation, first release Equalizing valve, then replease HP valve at this point check whether the pointer is pointing at "0", if there is an error, must perform zero adjustment.
