Summary of Contents for Wise SF6

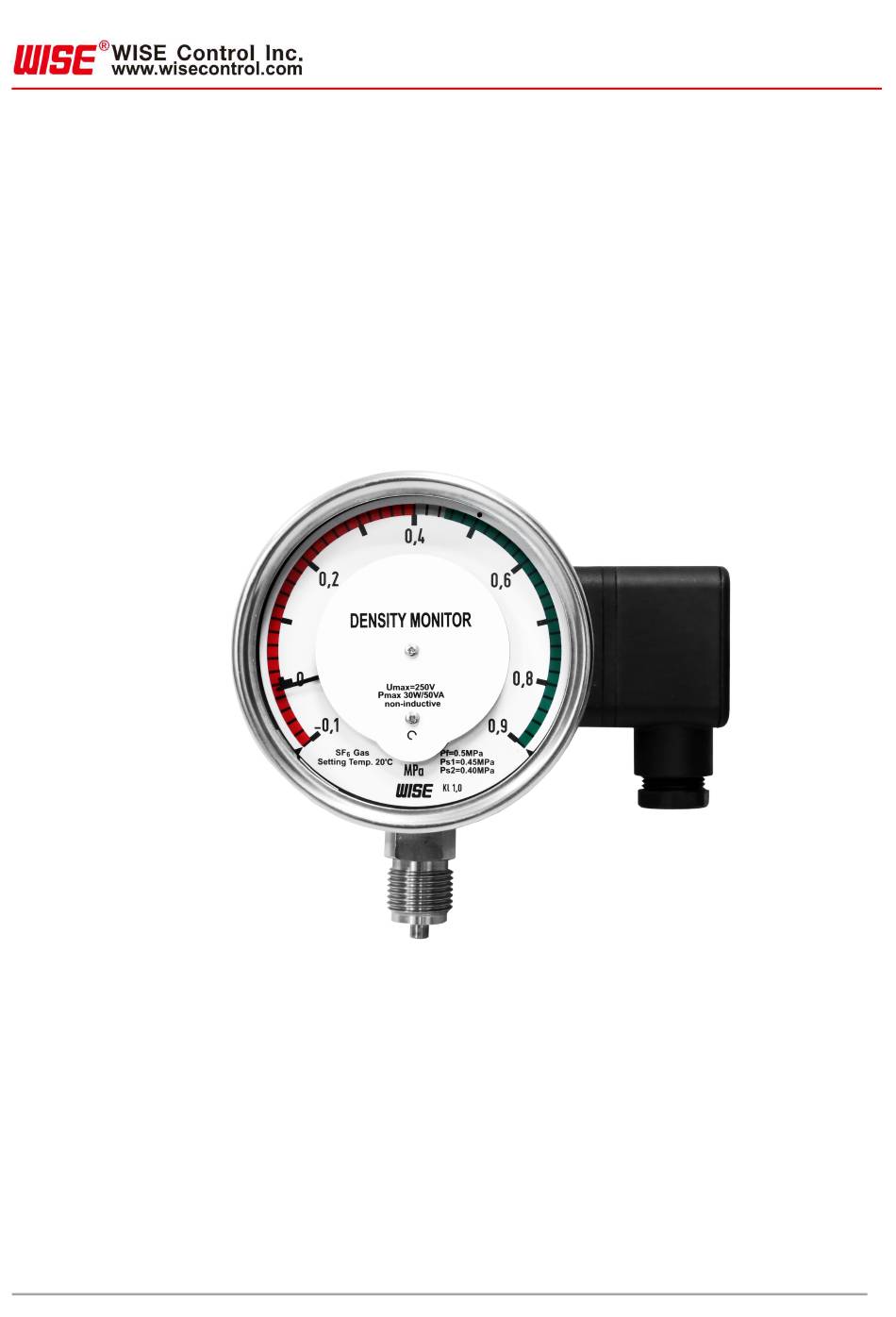

- Page 1 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com GAS DENSITY MONITOR P590 C-QIM-2731-P25_KR_Rev.2...
-
Page 2: Table Of Contents
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 목차 1. 일반사항 ........................2 1.1 소개 ......................... 2 1.2 적용 ......................... 2 1.3 특징 ......................... 2 1.4 보증 ......................... 2 2. 경고 ........................... 3 3. 주요사양 ........................4 4. 설계 ........................... 5 4.1 구조 ......................... 5 4.2 원리... -
Page 3: 일반사항
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 1. 일반사항 1.1 소개 본 제품은 접점 장치가 내장된 접점식 압력지시계입니다. 접점블록(Contact Block)을 탑재한 압력계로, 이 블록은 문자판에 위치하고 있으며, 필요한 모든 접촉 조합을 허용합니다. 본 제품을 사용하고자 할 경우 각각의 사용요령을 기재한 본 사용설명서를 숙지하시고 바르게 사용하여 주시기... - Page 4 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. 경고 안전한 사용을 위한 취급설명서 이 제품을 바르고 안전하게 사용하기 위하여 사용 전에 이 취급설명서를 잘 읽어주시기 바랍니다. 취급시의 오류는 기기고장의 원인이 되며, 상해나 사고 등의 재해가 발생할 수 있습니다. 경 고 1) 압력 범위를 초과하는 압력을 가하지 마십시오. 2) 부식성이...
-
Page 5: 주요사양
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 3. 주요사양 1) 다이얼 사이즈: 100mm 2) 정밀도 ±1.0% at ambient temperature +20℃ ±2.5% at ambient temperature -20℃ / +60℃ and Calibration Pressure as Reference isochore 3) 점액부 재질: Stainless steel 4) 접속구 규격: G 1/2” 5) 사용... - Page 6 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. 설계 4.1 구조 ② ⑥ ④ ① ⑤ Description 압력지시침(Pointer) 문자판(Scale plate) 접속구(Process connection) 접점장치(Contact) 단자대(Terminal box) 오일캡(Cap) ③ 4.2 원리 압력에 의해 부르돈관에 변위가 발생하며, 내기는 부르돈관의 변위를 증폭시키고 직선운동을 회전운동으 로 바꿉니다. 일반적으로 부르돈관의 변위가 3~4mm 발생하도록 설계되어 내기를 통해 270˚의 회전각으 로...
-
Page 7: 설치 지침
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5. 설치 지침 1) 설치 전 제품의 손상 여부와 프로세스 상태를 반드시 확인하십시오. 2) 설치된 장소는 습기, 진동, 먼지, 부식성 가스 등을 정기적으로 점검하시기 바랍니다. 3) 본 사용설명서에 규정한 주위 온도를 초과하는 장소를 피하여 주십시오. 4) 낙뢰나... - Page 8 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 하한 접점식 (Low alarm) 1 접점식, 압력이 설정 압력 이하에 도달한 경우 회로를 켜거나 (On), 또는 압력이 설정 압력 이상 에 도달하면 회로 해제(Off)시킵니다. 상하한 접점식 (High & Low alarm) 2 접점식, 상한 접점식과 하한 접점식을 조합한 것으로 각각 독립적으로 작동합니다. 상한...
-
Page 9: 배선 주의사항
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 하한 2접점 (Low & Lolow alarm) 2 접점식, 하한식 두 개를 조합한 것으로 각각 독립적으로 작동합니다 6.2 배선 주의사항 본체에 무리가 가지 않도록 주의하십시오. 부하에 적합한 비닐 절연전선, 캡 타이어 케이블 등을 사용하십시오. 단자대의 결선은 M4용 압착 단자를 써서 견고하게 결선하십시오. 결선은... -
Page 10: 유지 보수
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. 유지 보수 1) 상용 온도는 최고 눈금의 75% 이하에서 사용하십시오. 2) 압력 범위를 초과하는 압력을 절대 가하지 마십시오. 3) 급격한 압력변화를 피하십시오. 4) 맥동압이나 충격압이 가할 염려가 있는 경우 댐프너 또는 게이지 프로텍터 등 과압방지 장치를 취 부하여... -
Page 11: 사용자 의무
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 8. 사용자 의무 1) 모든 압력계는 올바른 설치가 가장 중요합니다. 설치가 잘못되면 압력이 부정확하게 측정될 수 있습 니다. 2) 본 제품은 사용 시 사용설명서의 규정에 따르지 않아 발생하는 손상이나 임의 개조, 변경, 수리 시 에 제조사는 책임을 지지 않으며 또한 제품의 보증도 소멸합니다. 3) ㈜와이즈는... - Page 12 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 본 설명서의 내용은 심혈을 기울여 제작되었지만, 오탈자 또는 수정해야 할 내용이 있을 수 있으니 이점 양해하여 주시기 바랍니다. 본 제품의 규격 및 외관은 품질 향상을 위해 사전 통보 없이 변경될 수 있으며, ㈜와이즈는 이에 대한 변경 권리를...
- Page 13 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com GAS DENSITY MONITOR P590 C-QIM-2731-P25_EN_Rev.0...
- Page 14 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Contents 1. General items ........................2 1.1 Introduction ......................... 2 1.2 Application .......................... 2 1.3 Product Characteristics ...................... 2 1.4 Warranty ..........................2 2. Warning ..........................3 3. Main specs .......................... 4 4. Design ..........................5 4.1 Structure ...........................
-
Page 15: General Items
When it reaches the target pressure, the product can be used for On-Off signal-based process control, alarm, or warning displays, etc. In addition, a special temperature control device is built in for the SF6 Gas Density Monitor, so it is designed to be used in places where temperature deviations occur, such as transformers. -
Page 16: Warning
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 2. Warning Guide on handling for safe use For the safe and correct use of the product, make sure to read the handling guide carefully before use. Handling errors can cause device malfunctions, and it can lead to injury, accidents, etc. Warning Do not apply pressure exceeding the pressure range. -
Page 17: Main Specs
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 3. Main specs Dial size: 100mm Accuracy ±1.0% at ambient temperature +20℃ ±2.5% at ambient temperature -20℃ / +60℃ and Calibration Pressure as Reference isochore Stem material: Stainless steel Process connection: G 1/2” Range of temperature in use: Ambient: -20 ~ 65 °C (Gas phase) Contact point capacity C-QIM-2731-P25_EN_Rev.0... -
Page 18: Design
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 4. Design 4.1 Structure ⑥ ① ② ④ ⑤ Description Pointer Scale plate Process connection Contact Terminal box ③ 4.2 Principle of operation Displacement occurs in the Bourdon tube due to pressure, and movement amplifies the displacement of the Bourdon tube and changes linear motion into rotational motion. -
Page 19: Installation Guide
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 5. Installation guide Before installation, make sure to check the product for damage and the process status. Periodically inspect the installation location in terms of wetness, vibration, dust, corrosive gas, etc. Avoid locations where the ambient temperature exceeds the temperature specified in this user manual. - Page 20 Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Low alarm 1 contact point type, if the pressure reaches the target pressure, then turn on the circuit. Cancel the circuit if the pressure drops over the target pressure. High & Low alarm 2 contact point type, it is a combination of high alarm and low alarm, and each operates independently.
-
Page 21: Cautions For Wiring
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com Low & Lolow alarm 2 contact point type, It is a combination of low alarm and low alarm, and each operates independently. 6.2 Cautions for wiring Do not apply excessive force to the main body. Use vinyl insulation cables, cap tier cables, etc., adequately for the load. -
Page 22: Repair And Maintenance
Tel +82-2-300-2300 Fax +82-2-300-2400 webmaster@wisecontrol.com 7. Repair and maintenance 1) Use it in a pressure that is no more than 75% of the max scale reading. 2) Do not apply pressure out of the pressure range. 3) Avoid sudden pressure change. 4) If there is a risk of pulsation pressure or shock pressure, install an overpressure prevention device such as a dampener or gauge protector. -
Page 23: User's Duties
3) Wise can support users’ selection but will not be responsible for them in any sort of way. 9. Product return If the product gets returned for recalibration or repair work, make sure to use the original packaging or safe packaging method, and also make sure to return the related documents. - Page 24 The product spec or exterior can be changed without a pre-notice for the quality improvement purposes, thus Wise has the rights to change them. Figures used in the user manual are for just illustration purposes, and they can differ from the actual shapes.
