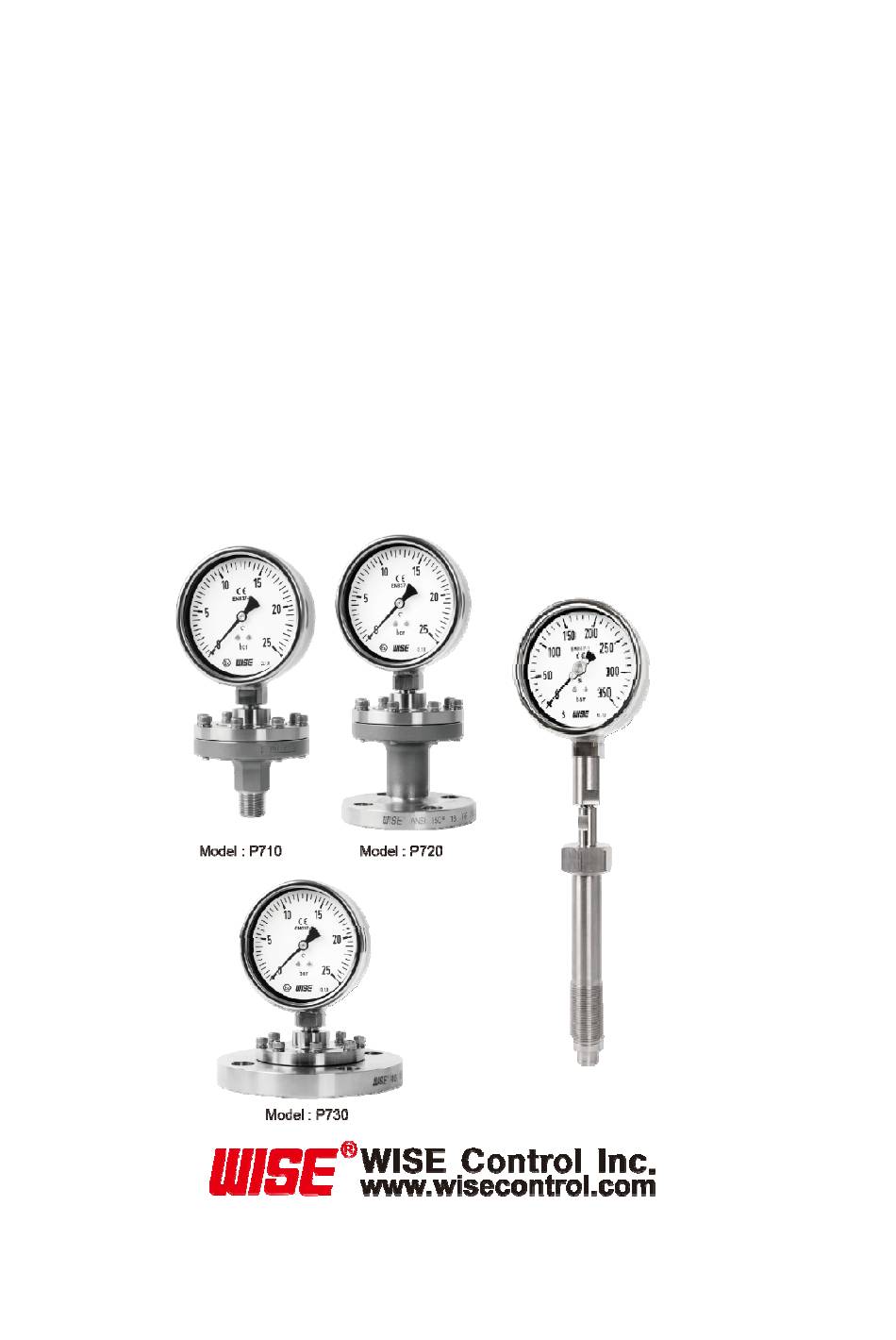

- Page 1 Instruction Manual ITEM: DIAPHRAGM SEALS TYPE PRESSURE GAUGE MODEL : P710 / P720 / P730 / P740 / P770...
- Page 2 Instructions for proper and safe operation Please read instructions carefully prior to using the instrument for proper and safe operations. Mishandling could cause device malfunctions and result in disastrous injuries or accidents. WARNING 1. Do not exceed the pressure range allowed. 2.
-
Page 3: Table Of Contents
CONTENTS 1. Overview 2. Product characteristics 3. Specifications and standards 4. Names of parts and functions 5. Principles of operation 6. Maintenance and precautions 7. Installation 8. Operating instructions... -
Page 4: Overview
1. Overview Diaphragm pressure gauge is designed to be used in processes involving coagulants of corrosive, highly viscous, high temperature or float solids in chemical plant, food processing industry or paper mill. The diaphragm not only protect Burdon tube from the measuring fluid, but also transfers the pressure difference in displacement detected by the diaphragm accurately to Burdon tube by mineral or silicone oil filled between the Burdon tubes. -
Page 5: Diaphragm
4. Names and fundctions of parts Name Name Name UPPER FLANGE MIDDLE FLANGE PIPE DIAPHRAGM UNDER FLANGE RING PACKING CONNECTOR PLUG 5. Operating principle Diaphragm converts pressure to exaggerated displacement in rotating movement using internal devices. Internal devices consists of lever and gear which converts linear movement of diaphragm into rotating movements. -
Page 6: Maintenance And Precautions
6. Maintenance and precautions 1) Select proper diaphragm or flange material to be protected if fluid is corrosive. 2) Remote reading diaphragm type should have the diaphragm and the gauge installed in the same horizontal plane. If not, calibrate after installation. 3) There is filler fluid in Bourdon tube. -
Page 7: Installation
8) Inspect once or twice regularly in 6 month to check contact operation or attempt. 9) If installed outside, do not cut the oil filler cap and release pressure on a regular basis. Condensation may occur in rainy weather. If the oil filler cap has to be cut, do not cut completely but cut rather half way as shown below. -
Page 8: Operating Instructions
8) The pressure gauge operates in vertical position. Always install in vertical position to calibrate. 9) Install valve when the pressure gauge is first installed so that it is easily dismounted. 8. Operating instructions 1) Check presence of vibration, pulsation or heat in pipe lines and determine whether to use accessary, or select products with capillary or other oil types. - Page 9 2) Always make sure the gauge is calibrated to zero prior to installation. 3) Use Teflon tape or gasket on screws for extra firmness. 4) Open the valve slowly to check if the pressure is proper after the installation. 5) The line of vision should be in line with the gauge when checking the pressure.
- Page 10 2019-01-16 오후 4:06:12 이용림 192.5.1.62 사용자 메뉴얼 품 명 : DIAPHRAGM SEAL TYPE PRESSURE GAUGE MODEL : P701 / P710 / P720 / P730 / P740 (주)와 이 즈 산 전 본 문서는 와이즈산전의 자산이므로 무단 유출 및 복제를 금합니다. C-QIM-2731-P08 Rev.1...
- Page 11 2019-01-16 오후 4:06:12 이용림 192.5.1.62 바르고 안전한 사용을 위한 취급설명서 이 제품을 바르고 안전하게 사용하기 위하여 사용전에 이 취급설명서을 잘 읽어주시기 바랍니다. 취급시의 오류는 기기고장의 원인이 되며, 상해나 사고등의 재해가 발생할 수 있습니다. 경 고 1. 압력 범위를 초과하는 압력을 가하지 마십시요. 2.
- Page 12 2019-01-16 오후 4:06:12 이용림 192.5.1.62 목 차 1. 개 요 2. 특징 3. 사양 및 규격 4. 각부의 명칭과 기능 5. 동작원리 6. 보수 및 사용상 주의사항 7. 설치방법 8. 사용방법 본 문서는 와이즈산전의 자산이므로 무단 유출 및 복제를 금합니다. C-QIM-2731-P08 Rev.1...
- Page 13 2019-01-16 오후 4:06:12 이용림 192.5.1.62 1. 개요 격막식 압력계는 화학, 식품, 제지공장 등의 부식성, 고점도, 고온, 고형 부유물 등 응고하기 쉬운 공정에서 사용되도록 제작되었습니다. 격막( Diaphragm )은 측정 물체로부터 압력계의 버든관을 보호하며 격막 윗부분과 버든관 사이에 광물성 오일이나 실리콘오일을 충진시켜 압력의 변화에 따른 격막의 변위량을...
- Page 14 2019-01-16 오후 4:06:12 이용림 192.5.1.62 4. 각부의 명칭과 기능 명 칭 명 칭 명 칭 번호 번호 번호 UPPER FLANGE MIDDLE FLANGE PIPE DIAPHRAGM UNDER FLANGE RING PACKING CONNECTOR PLUG 5. 동작원리 Diaphragm은 압력을 변위량으로 바꾸며 내기를 이용하여 변위량을 크게 확대하고 회전으로 바꾼다. 내기는...
- Page 15 2019-01-16 오후 4:06:12 이용림 192.5.1.62 6. 보수 및 사용상 주의사항 1) 유체가 부식성일 경우에 플랜지, 다이야프램( Diaphragm )이 부식 방지에 적합한 재질로 선정 되어야 합니다. 2) 격측격막은 격막과 게이지가 동일 수평선상에 설치 되어야 하며, 위치가 다른 경우는 설치 후 0점 조정을 실시 하여야 합니다. 3) 격막식은...
- Page 16 2019-01-16 오후 4:06:12 이용림 192.5.1.62 8) 정기 검사는 1년에 1~2회 작동상태 및 시도 등을 확인 하십시요. 9) 오일주입구 캡은 옥외 설치시 절단하지 마시고 정기적으로 내압을 방출하여 주십시요. 우천시 수분이 유입될 수 있습니다. 부득이한 경우 오일주입구 캡은 완전히 절단하지 마시고 그림과 같이 절반만 절단 하십시요 7.
- Page 17 2019-01-16 오후 4:06:12 이용림 192.5.1.62 8) 압력계는 수직인 상태에서 조정하기 때문에 수직으로 설치해야 0점이 맞습니다. 9) 압력계를 최초 설치시 밸브를 설치하여 취외하기 쉽도록 하십시요. 8. 사용 방법 1) 배관 라인에 진동 및 맥동 또는 고온인지 여부를 확인하여 필요시 악세서리와 같이 사용하거나...
- Page 18 2019-01-16 오후 4:06:12 이용림 192.5.1.62 2) 설치 하기전 게이지의 0점이 맞는지 확인 하여 주십시요. 3) 설치시 나사에 테프론 테이프나 가스켓을 이용하여 견고하게 설치하여 주십시요. 4) 설치가 끝나면 밸브를 서서히 열어 압력이 정상 지시를 하는지 확인하여 주십시요. 5) 압력을 확인 할 경우 눈높이는 계측기와 일직선상이 되도록 해야합니다. 본...
