ASRock Industrial iEP-7030E Series Quick Installation Manual

Warranty Term
保固條款/ Garantiebedingungen / Conditions de la garantie / Termini della garanzia /
Términos de la garantía / / Termos da Garantia / 보증 조건 /
保証期間
English
- Warranty of host of iEP-7030E Series super microcomputer (casing excluded): 2 years
- Our warranty does not cover the casing of the product, the metal frame and fastenings and
screws, or packaging accessories.
- Data stored in the product may be lost as a result of the repair work or re-formatting of the
hard drive disk. We does not provide data recovery services or data storage. Please back up
your data regularly to protect the data and avoid loss.
- For details of our warranty terms, please refer to the individual warranty statement
applicable to the district where your product was bought.
繁體中文
- iEP-7030E Series (超微型電腦)主機保固2年 (但不含外殼)。
- 產品的外殼、固定鐵架(含螺絲)、產品的包裝配件，恕不在保固範圍內。
- 產品內的資料可能因維修或重新格式化而遺失，東擎科技並無提供客戶資料。
救援與保管之服務，強烈建議您應定時備份資料免於重要資料損壞。
- 其他保固條款請見產品購買地區之個別條款。
Deutsch
- Garantie des Hosts des Super-microcomputer der iEP-7030E Series
(Gehäuse ausgenommen): 2 Jahre
- Unsere Garantie gilt nicht für das Gehäuse des Produktes, den Metallrah men, die Befestigungen
und Schrauben sowie das Verpackungszubehör.
- Auf dem Produkt gespeicherte Daten können in Folge der Reparatur oder Neuform atierung
der Festplatte verlorengehen. Wir bietet keine Datenwiederherstellungs dienste oder
Datenspeicherung. Bitte sichern Sie Ihre Daten zum Schutz der Daten und zur Vermeidung von
Datenverlust regelmäßig. Einzelheiten zu unseren Garantie
-bedingungen nden Sie in der für die Region, in der Ihr Produkt erworben wurde, geltenden
Garantieerklärung.
Français
- Garantie de l'hôte de la série iEP-7030E Series de micro-ordinateurs (boîtier exclu) : 2 ans
- Notre garantie ne couvre pas le boîtier du produit, le cadre métallique et les
xations et vis, ainsi que les accessoires d'emballage.
- Les données stockées sur le produit peuvent être perdues suite à un travail de répar ation ou de
reformatage du disque dur. Nous ne fournit pas de services de récupé ration de données ou de
stockage de données. Veuillez sauvegarder vos données régulièrement pour protéger les données
et d'éviter leur perte.
- Pour les détails des conditions de notre garantie, reportez-vous à la déclaration de garantie
individuelle applicable au lieu d'achat de ce produit.
Italiano
- Garanzia degli host dei super microcomputer iEP-7030E Series (coperture escluse): 2 anni
- La nostra garanzia non copre le coperture del prodotto, la struttura metallica,
i dispositivi di ssaggio e leviti, o gli accessori contenuti nella confezione.
- I dati archiviati nel prodotto potrebbero andare persi in seguito a lavori di riparazione
o ri-formattazione dell'unità HDD. Noi non fornisce servizi di recupero o archivia
-zione dei dati. Eseguire il backup dei dati regolarmente per proteggere i dati ed evitare perdite.
-Per i dettagli sui termini della garanzia, fare riferimento alle singole dichiarazioni di garanzia
applicabili alla zona in cui è stato acquistato il prodotto.
Español
- Garantía del host de supermicrocomputador de la serie iEP-7030E Series
(sin incluir la carcasa): 2 años
- Nuestra garantía no cubre la carcasa del producto, el marco metálico y los elementos de
sujeción y tornillos o accesorios del paquete.
- Los datos almacenados en el producto pueden perderse como consecuencia de un trabajo de
reparación o de una nueva operación de formato en la unidad de disco duro. Nosotros no
proporciona servicios de recuperación de datos ni almacen
-amiento de datos. Haga una copia de seguridad de sus datos con cierta frecuencia para proteger
estos y evitar su pérdida.
- Para obtener detalles de nuestros términos de garantía, consulte la declaración de garantía
individual aplicable al distrito en el que adquirió el producto.
iEP-7030E Series ( ): 2
-
- ,
, .
-
, , . M
.
, .
,
- .
Português
- Garantia de acolhimento de super microcomputador da série iEP-7030E Series
(gabinete excluído): 2 anos
- Nossa garantia não cobre o gabinete do produto, a estrutura de metal e os fechos e parafusos,
acessórios ou embalagem.
- Os dados armazenados no produto podem ser perdidos como resultado do trabalho de reparo
ação u re-formatação do disco rígido. A Nós não fornece serviços de recuperação de dados
ou armazenamento de dados. Favor faça backup de seus dados regularmente para proteger os
dados e evitar perdas. Para mais detalhes dos nossos termos de garantia, consulte a declaração
de garantia individual aplicável à zona onde o produto foi comprado.
한 국 어
- iEP-7030E Series 시리즈 수퍼 마이크로컴퓨터 호스트(케이스 제외)
에대한보증: 2년
- 당사의 보증에는 제품의 케이스, 금속 프레임 및 고정 장치와 나사
또는 포장 액세서리가 포함되지 않습니다.
- 제품에 저장된 데이터는 수리 작업을 하거나 하드 드라이브 디스크를 다시 포맷하
면 손실될 수 있습니다. 우리는 데이터 복구 또는 데이터 저장 서비스를 제공하
지 않습니다. 정기적으로 데이터를 백업하여 데이터를
보호하고 데이터 손실을 방지하십시오.
- 보증 조건에 대한 자세한 내용은 제품을 구입한 지역에 적용되는 보증서를
참조하십시오.
日本語
- iEP-7030E Series シリーズスーパーマイクロコンピュータ（ケーシングは
含まれません）のホストの保証: 2年間
- 製品のケーシング、金属製フレーム、および、固定具とねじ、また
は、パッケージング付属品は弊社の保証の対象外となります。
- ハードドライブディスクを修理したり、再フォーマットすると、製品內に保管さ
れたデータが失われることがあります。 我々 はデーター回復サービスまたはデ
ータ保管サービスは提供いたしません。 データを保護して損失を防止するために、
データを定期的にバックアップしてください。
- 弊社の保証条件の詳細については、製品を購入された地域に適用されるそれぞれ
の保証書を参照してください。
Safety & Regulatory Information
安全與規範資訊 / Sicherheits- und Richtlinienhinweise / Informations de sécurité et
réglementaires / Informazioni sugli standard di sicurezza / Información sobre seguridad y
normativas /
Informações de Segurança e Regulamentares / 안전 및 규정 정보 /
安全性および規制に関する情報
Failure to use the included Power Adapter may violate regulatory compliance and may
expose the user to safety hazards.
未能使用隨附的電源變壓器，可能違反法規並導致使用者受到安全危害。
Wird das mitgelieferte Netzteil nicht verwendet, könnte die Richtlinienkonformität
verletzt werden; zudem setzt sich der Nutzer möglicherweise Sicherheitsrisiken aus.
Ne pas utiliser l'adaptateur secteur inclus peut enfreindre des lois de conformité
réglementaire et exposer l'utilisateur à des risques de sécurité.
Il mancato uso dell'adattatore di corrente fornito in dotazione, può violare la
conformità agli standard di sicurezza e può esporre l'utente a pericoli.
Un uso inadecuado del adaptador de alimentación incluido puede infringir el c
umplimiento de normativas y puede exponer al usuario a riesgos de seguridad.
.
A não utilização do adaptador de corrente incluído pode violar a conformidade
regulatória e pode expor o usuário a riscos de segurança.
함께 제공된 전원 어댑터를 사용하지 않으면 규정상 적합성을 위반하게
되고 이로써 사용자가 안전 위험에 노출될 수 있습니다.
付属の電源アダプタを使用しないと、規制準拠に違反したり、ユーザー
が危険にさらされることがあります。
Risk of explosion if the battery is replaced with an incorrect type. Batteries should be
recycled where possible. Disposal of used Batteries must be in accordance with local
environmental regulations.
若以不正確類型的電池進行更換，可能會有爆炸的危險。
應儘可能回收電池。應依照當地環保法規棄置使用過的電池
Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird.
Batterien müssen recycelt werden, sofern möglich. Gebrauchte Batterien müssen
gemäß den örtlichen Umweltschutzvorschri en entsorgt werden.
, Risque d'explosion si la batterie n'est pas du bon type. Les piles doivent être recyclées
quand cela est possible. Le rejet des batteries usagées doit être e ectué en fonction des
réglementations locales.
C'è il rischio d'esplosioni se la batteria sostituita non è del tipo corretto. Le batterie
devono essere riciclate utilizzando gli appositi raccoglitori. Le batterie usate devono
essere smaltite in conformità alle leggi ambientali locali.
,
Hay riesgo de explosión si la batería se reemplaza por otra de tipo incorrecto. Las
baterías se deben reciclar donde sea posible. Deshágase de las baterías
usadas conforme a la normativa medioambiental local.
( ).
.
Risco de explosão caso a bateria seja trocada por um tipo incorreto. As baterias devem
ser recicladas sempre que possível. O descarte das baterias usadas deve ser controladas
de acordo com os regulamentos ambientais locais.
배터리를잘못된타입으로교체하면폭발위험이있습니다.가능한한 배터리를 재활
용하십시오. 수명이 다한 배터리는 현지의 환경규정에 따라 폐기해야합니다.
間違ったバッテリーへの交換は、破裂など事故の原因になります。可能であれ
ばバッテリーはなるべくリサイクルしてください。使用済みバッテリーは地域
の環境規制に従い処理してください。
*15G06M142000AI*
P/N: 15G06M142000AI
Basic SKU PoE/5LAN SKU
iEP-7030E Series

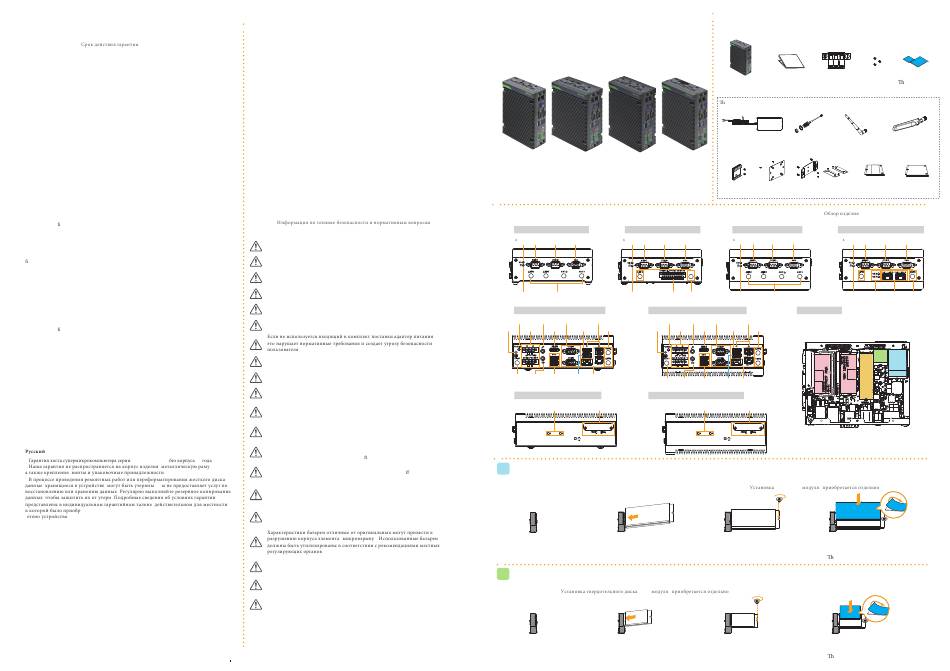

Product Overview
產品概述 / Produktübersicht / Aperçu du produit / Descrizione del prodotto / Información general del producto /
제품 개요 / 製品概要
/
Top Panel Features (For Basic SKU)
User De ne LED DI/DO VGA
COM3 User De ne LED
Storage LED 4 x Antenna
Front Panel Features (For Basic/8DIO SKU)
Power Button Mic in 2 x COM 2 x Debug LED
2 x Antenna
Ground 2 x DC-IN HDMI USB 3.2 Gen2x1
,
Antenna Line out USB 3.2 Gen2x1 USB 2.0 3 x RJ-45
Rear Panel Features (For Basic/8DIO SKU)
SIM Card Slot
Mounting Holes Micro SD Card Slot
4G LTE/5G Module: Installing the 4G LTE/5G Module (3042/3052) to the M.2 Key B Slot (Optional)
A
如何安裝 4G LTE/5G模組 (選購) / So installieren Sie die 4G LTE/5G-Modul (optional) / Comment installer le module 4G LTE/5G (en option) / Comé installare il modulo 4G LTE/5G
(opzionale) / Cómo instalar el módulo 4G LTE/5G (opcional) / Como Instalar o Módulo 4G LTE/5G (Opcional) /
4G LTE/5G Module를 설치하는 방법 (선택 사항) / 4G LTE/5G モジュールの取り付け方法（別売）
1. Locate the 4G LTE/5G module 2. Carefully insert the 4G LTE/5G
slot on the motherboard. Module into the slot at a 30-degree
angle.
WiFi Module: Installing the Wi-Fi Module (2230/2260) to the M.2 Key E Slot (Optional)
B
如何安裝無線模組 (選購) / So installieren Sie die WiFi-Modul (optional) / Comment installer le module WiFi (en option) / Come installare il modulo WiFi (opzionale) / Cómo instalar
el módulo WiFi (opcional) /
(선택 사항) / WiFi モジュールの取り付け方法（別売）
1. Locate the WiFi Module slot 2. Carefully insert the WiFi Module
on the motherboard. into the slot at a 30-degree angle.
Package Contents
iEP-7030E Series Quick Installation
Guide
e system does not include these optional accessories. Please purchase them separately if needed.
Adapter SMA Cable
5G SKU 8DIO SKU
DIN-Rail Kit VESA mount
Top Panel Features (For 8DIO SKU) Top Panel Features (For 5G SKU)
DI/DO COM3 VGA User De ne LED DI/DO COM3 VGA
Storage LED Digital Input/ 2 x Antenna Storage LED 4 x Antenna
Output Connector
Front Panel Features (For PoE/5LAN/5G SKU)
Power Button Mic in 2 x COM 2 x Debug LED
2 x Antenna
Ground 2 x DC-IN HDMI USB 3.2 Gen2x1
Antenna Line out USB 3.2 Gen2x1 USB 2.0 3 x RJ-45
Rear Panel Features (For PoE/5LAN/5G SKU)
SIM Card Slot
Mounting Holes Micro SD Card Slot
4G LTE/5G
3. Tighten the screw to secure
the 4G LTE/5G Module to
the motherboard.
WiFi ( ) / Como Instalar o Módulo WiFi (Opcional) / WiFi Module를 설치하는 방법
3. Tighten the screw to secure
the WiFi Module to
the motherboard.
Terminal Block M.2 Screws ermal Pads
Wi-Fi Antenna 4G/5G Antenna
Wall Mounting Kit Wi-Fi Module 4G/5G Module
/ Visão Geral do Produto /
Top Panel Features (For PoE/5LAN SKU)
User De ne LED DI/DO COM3 VGA
Storage LED 2 x PoE LED 2 x RJ-45 2 x Antenna
(1G LAN)
Motherboard Layout
D C B A
( ) /
4. Paste the thermal pad
onto the 4G LTE/5G Module.
en remove the membrane.
4. Paste the thermal pad
onto the WiFi Module.
en remove the membrane.
