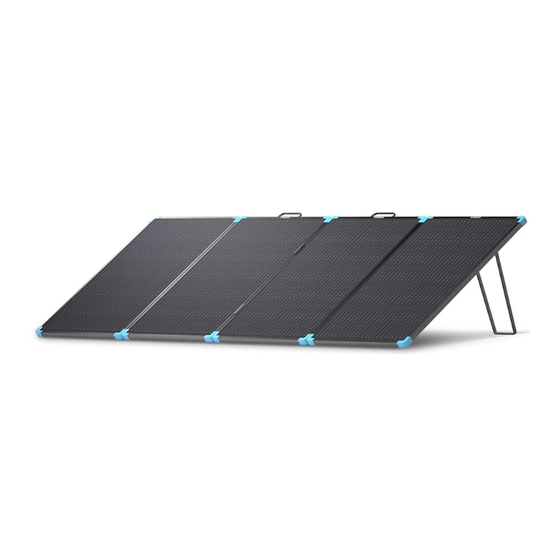

COMPACT-SUITCASE
Portable Solar Panel
RSP100LSC / RSP220LSC / RPP220LSC-VY20 /
RSP300LSC / RSP400LSC
Portable Solar Panel COMPACT-SUITCSE 100 220 300 400
User Manual
Tragbares Solarpanel COMPACT-SUITCSE 100 220 300 400
Benutzerhandbuch
折り畳みソーラーパネル COMPACT-SUITCSE 100 220 300 400
取扱説明書
January 3, 2025
01
10
19
VERSION A1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Renogy COMPACT-SUITCSE 100
Summary of Contents for Renogy COMPACT-SUITCSE 100
- Page 1 Portable Solar Panel VERSION A1 RSP100LSC / RSP220LSC / RPP220LSC-VY20 / January 3, 2025 RSP300LSC / RSP400LSC Portable Solar Panel COMPACT-SUITCSE 100 220 300 400 User Manual Tragbares Solarpanel COMPACT-SUITCSE 100 220 300 400 Benutzerhandbuch 折り畳みソーラーパネル COMPACT-SUITCSE 100 220 300 400...
-
Page 2: Table Of Contents
Package Contents ..........................03 Installation ............................. 04 Operation ............................05 How to charge a power station .......................05 How to charge a battery ...........................05 How to connect COMPACT-SUITCASE in series/parallel ..............06 Specifications ..........................07 FCC Statement ..........................07 Renogy Support ..........................08 — 01 —... -
Page 3: Applicability
Renogy is not responsible or liable for any failure, damage, or injury resulting from repair attempts by unqualified personnel, improper installation, or inappropriate operation. -
Page 4: Important Safety Instructions
Dispose of the unit according to the local recycling and environmental regulations. z For details on how to use the hooks included with the controller version of the solar panel, see ‘Portable Module Hook Installation’ on the product details page at renogy.com. Package Contents... -
Page 5: Installation
Installation Open the packaging bag, grasp the handles and pull it upwards to extract the COMPACT- SUITCASE section and raise the brackets to their maximum positions. Fully unfold the COMPACT-SUITCASE and place it on the ground. Adjust the angle of the brackets to ensure the stability of the COMPACT-SUITCASE, with the lighting surface is facing towards the sun. -
Page 6: Operation
Operation How to charge a power station z Place a solar panel under direct sunlight. Steer clear of objects that can shade the solar panel and slow down the charging process. z Connect the solar connectors of the solar panel with the solar charge cable (sold seperatly), then Connect DC input port of power station. -
Page 7: How To Connect Compact-Suitcase In Series/Parallel
How to connect COMPACT-SUITCASE in series/parallel z To expand the power output, COMPACT-SUITCASE can be connected either in series or parallel. z Connect COMPACT-SUITCASE in series. z Connect COMPACT-SUITCASE in parallel. — 06 —... -
Page 8: Specifications
Specifications COMPACT- COMPACT- SUITCASE 220 COMPACT- COMPACT- Model SUITCASE 100 (RSP220LSC/ SUITCASE 300 SUITCASE 400 (RSP100LSC) RPP220LSC- (RSP300LSC) (RSP400LSC) VY20) 20.59 x 24.33 x 18.11 x 28.74 x 23.15 x 29.06 x 27.9 x 33.7 x Dimensions 1.57 in / 3.15 in / 3.15 in / 3.15 in /... -
Page 9: Renogy Support
Questionnaire Investigation To explore more possibilities of solar systems, visit Renogy Learning Center at: renogy.com/learning-center For technical questions about your product in the U.S., contact the Renogy technical support team through: 1(909)2877111 renogy.com/contact-us For technical support outside the U.S., visit the local website below: Canada ca.renogy.com... - Page 10 Save 105 gallons of water from being consumed Renogy Power PLUS Renogy Power Plus allows you to stay in the loop with upcoming solar energy innovations, share your experiences with your solar energy journey, and connect with like-minded people who are changing the world in the Renogy Power Plus community.
- Page 11 Inhalt des Pakets ..........................12 Installation ............................13 Betrieb ............................. 14 Wie Powerstation aufgeladen werden ....................14 Wie Batterie aufgeladen werden ......................14 Wie COMPACT-SUITCASE in Reihe /parallel verdrahten ..............15 Spezifikationen ..........................16 Renogy Support ..........................17 — 10 —...
-
Page 12: Anwendbarkeit
Einrichtung und Betrieb entstehen. z Die Abbildungen im Benutzerhandbuch dienen nur zu Demonstrationszwecken. Details können je nach Produktausführung und Vertriebsgebiet geringfügig anders aussehen. z Renogy behält sich das Recht vor, die Informationen in der Bedienungsanleitung ohne vorherige Ankündigung zu ändern. Urheberrechte COMPACT-SUITCASE-Serie-Tragbares-Solarpanel-Benutzerhandbuch ©... -
Page 13: Wichtige Sicherheitsanweisungen
Sie unter “Installation der Haken für tragbare Module” auf der Produkt -seite. Inhalt des Pakets z 1 x Renogy COMPACT-SUITCASE tragbares Solarpanel z 1 x Kiste z 1 x Benutzerhandbuch z 1 x Controller Haken (nur Controller-Version) -
Page 14: Installation
Installation Öffnen Sie den Verpackungsbeutel, fassen Sie ihn an den Griffen und ziehen Sie ihn nach oben, um das COMPACT-SUITCASE-Teil herauszuziehen und die Halterungen in ihre maximale Position zu bringen. Entfalten Sie den COMPACT-SUITCASE vollständig und platzieren Sie ihn auf dem Boden. Stellen Sie den Winkel der Halterungen ein, um die Stabilität des COMPACT-SUITCASE sicherzustellen, wobei die Lichtfläche zur Sonne zeigt. -
Page 15: Betrieb
Betrieb Wie Powerstation aufgeladen werden z Stellen Sie ein Solarmodul unter direkter Sonneneinstrahlung. Meiden Sie die Objekte, die das Solarmodul beschatten und den Ladevorgang verlangsamen können. z Verbinden Sie die Solaranschlüsse des Solarmoduls mit dem Solarladekabel (separat verkauft), dann schließen Sie den DC-Eingang der Stromstation an. Die Ladezeit hängt stark von der Sonneneinstrahlung und der Umgebungstemperatur ab. -
Page 16: Wie Compact-Suitcase In Reihe /Parallel Verdrahten
Wie COMPACT-SUITCASE in Reihe /parallel verdrahten z Zur Erweiterung der Ausgangsleistung kann COMPACT-SUITCAS Eentweder in Reihe oder parallel geschaltet werden. z COMPACT-SUITCASE in Reihe schalten. z COMPACT-SUITCASE parallel schalten. — 15 —... -
Page 17: Spezifikationen
Spezifikationen COMPACT- COMPACT- SUITCASE 220 COMPACT- COMPACT- Modell SUITCASE 100 (RSP220LSC/ SUITCASE 300 SUITCASE 400 (RSP100LSC) RPP220LSC- (RSP300LSC) (RSP400LSC) VY20) 20,59 x 24,33 x 18,11 x 28,74 x 23,15 x 29,06 x 27,9 x 33,7 x 1,57 Zoll / 3,15 Zoll / 3,15 Zoll / 3,15 Zoll / Größe (falten) -
Page 18: Renogy Support
Questionnaire Investigation To explore more possibilities of solar systems, visit Renogy Learning Center at: renogy.com/learning-center For technical questions about your product in the U.S., contact the Renogy technical support team through: 1(909)2877111 renogy.com/contact-us For technical support outside the U.S., visit the local website below: Canada ca.renogy.com... - Page 19 Renogy Ermächtigt Renogy zielt darauf ab, Menschen auf der ganzen Welt durch Bildung und Vertrieb von DIYfreundlichen Lösungen für erneuerbare Energien zu stärken. Wir beabsichtigen, eine treibende Kraft für ein nachhaltiges Leben und Energieunabhängigkeit zu sein. Zur Unterstützung dieser Bemühungen können Sie mit unserem Angebot an Solarprodukten Ihren CO₂-Fußabdruck verkleinern, indem Sie den Bedarf an Netzstrom...
- Page 20 目次 適用製品................................. 20 免責事項................................. 20 著作権..................................20 商標..................................20 警告図記号................................21 安全情報................................. 21 パーツ一覧 ................................21 設置..................................22 操作..................................23 ポータブル電源への充電方法 ........................23 バッテリーへの充電方法 ..........................23 チャージャーの直列 / 並列方法........................24 仕様..................................25 Renogy Support ..............................25 — 19 —...
-
Page 21: 適用製品
Renogy は直接的、間接的、結果的、偶発的な損害に対していかなる責任も負いません、ユーザ ーマニュアルに記載されている情報の使用に起因する損害については、直接的、間接的、偶発 的の別を問わず、レノジーは一切の責任を負いません。 z Renogy は、資格のない担当者による修理または不適切な設置と操作に起因する障害、損傷、ま たは負傷について責任を負いません。 z ユーザーマニュアルの図は、デモンストレーションのみを目的としています。製品の改訂や市 場地域によって、詳細が若干異なる場合があります。 z Renogy は、ユーザーマニュアルの情報を予告なしに変更する権利を留保します。 著作権 折り畳みソーラーパネル COMPACT-SUITCASE シリーズユーザーマニュアル © 2025 Renogy. All rights reserved. z ユーザーマニュアルのすべての情報は、RENOGY およびそのライセンサーの著作権、またその 他の知的財産権の対象となります。RENOGY およびそのライセンサーの書面による事前の許可 なしに、ユーザーマニュアルの全部または一部を変更、複製、またはコピーすることはできま せん。 商標 以下 は、米国およびその他の国における RENOGY の商標または登録商標です。 RENOGY z ユーザーマニュアルの他のすべての商標は、それぞれの所有者の所有物であり、ここでのそれ... -
Page 22: 警告図記号
安 全に関する重要な注意事項 これ らの指示を必ずお守りください 。 本マニュアルには、折り畳みソーラーパネル COMPACT-SUITCASE シリーズの重要な操作および保守 手順が記載されています。操作の前に本マニュアルをよくお読みいただき、適切に保管してください。 本マニュアルの指示、または注意事項に従わない場合、感電、重傷、または死亡事故につながる恐れ があります。また本製品に損傷を与え、動作不能になる可能性があります。 警告図記号 次の記号は、重要な情報を強調するためにユーザーマニュアル全体で使用されています。 警告 : 人身傷害、死亡に繋がる潜在的に危険な状態を示します。 注意 : 安全で適切な設置と操作のための重要な手順を示します。 注記 : 最適な動作状態を得るための重要な手順または提示を示します。 安全情報 █ 警告 z 本製品を解体、修理、改ざんおよび変更などをしないでください。 z 製品を開ける、 落とす、 押しつぶす、 貫通させる、 振る、 叩く、 踏むなどの行為はしないでください。 z 本製品を引火しやすい物質、または可燃性の物質から遠ざけてください。 z 本製品を直接火にさらさないでください。 z 本製品は幼児の手の届かないところに置いてください。 z 本製品を可燃性または刺激の強い化学物質、および蒸気にさらさないでください。... - Page 23 設置 パッケージ袋を開け、ハンドルを握り、上に引いて折り畳みソーラーパネルを取り出し、スタンドを 最大位置まで上げてください。 折り畳みソーラーパネルを完全に展開し、地面に置いてください。 照明面が太陽の方向に向くようにスタンドの角度を調節し、折り畳みソーラーパネルの安定性を確保 してください。 — 22 —...
-
Page 24: ポータブル電源への充電方法
操作 ポータブル電源への充電方法 z ソーラーパネルを直射日光の下に置きます。太陽光を遮らないようにご注意ください。 z ソーラー充電ケーブルを使用して、ソーラーパネルとポータブル電源を接続してください。 （※ ポータブル電源とソーラー充電ケーブルは別売りです） ソーラー充電の時間は日照条件や環境温度などに影響されます。 ソーラーパネルの動作電圧がポータブル電源の DC 入力電圧範囲を越さない様に注意してくだ さい。 バッテリーへの充電方法 z バッテリー ⇔ チャージコントローラー間のケーブルを使用してバッテリーとチャージコントロー ラーを接続してください。（※ バッテリ⇔チャージコントローラー間のケーブル、バッテリー、 チャージコントローラーは別売りです） z ソーラーパネル⇔チャージコントローラー間のケーブルを使用して、ソーラーパネルとチャージ コントローラーを接続してください。（※ ソーラーパネル⇔チャージコントローラー間のケーブ ルは別売りです） z バッテリータイプに合わせてチャージコントローラーで適切な充電電圧を設定してください。 — 23 —... -
Page 25: チャージャーの直列 / 並列方法
チャージャーの直列 / 並列方法 z 本ソーラパネルは直列、または並列接続が可能です。下記の配線図を参考に接続してください。 z 直列の場合 z 並列の場合 ＊別売りの MC4Y コネクタが必要です。 — 24 —... -
Page 26: Renogy Support
5.4A 11.9A 動作電流 N-type High N-type High セルタイプ 単結晶シリコン 単結晶シリコン Efficiency Efficiency Solar Connector MC4 対応 Solar Connector MC4 対応 コネクタ Renogy Support 本マニュアルに記載されている誤りや欠落については、次の連絡先までお問い合わせください。 https://jp.renogy.com/contact-us/ 日本以外のテクニカルサポートは、下記の現地サイトをご覧ください。 www.renogy.com China www.renogy.cn Australia Canada au.renogy.com ca.renogy.com Germany de.renogy.com Other Europe eu.renogy.com United Kingdom uk.renogy.com... - Page 27 ギーの旅の経験の共有、Renogy Power Plusコミュニティで世界を変えようとしている同じ志を持 つ人々と繋がることができます。 @Renogy Solar @renogyofficial @Renogy Renogy は、このマニュアルの内容を予告なしに変更する権利を留保します。 Manufacturer: RENOGY New Energy Co.,Ltd Address: No.66, East Ningbo Road Room 624-625 Taicang German Overseas Students Pioneer Park JiangSu 215000 CN eVatmaster Consulting GmbH EC REP Battinastr. 30, 60325 Frankfurt am Main, Germany contact@evatmaster.com...
