Event Lighting HAVOCH200-WH User Manual

200w led moving head hybrid
Hide thumbs

Advertisement

Quick Links

Download this manual







For your safety, please read this user manual carefully before use.
Event Lighting reserves the right to revise the manual at any time. Information and specifications within this
manual are subject to change without notice. Event Lighting assumes no liability or responsibility for any
errors or omissions. Please consult Event Lighting for any clarification or information regarding this item.

www.event‐lighting.com.au

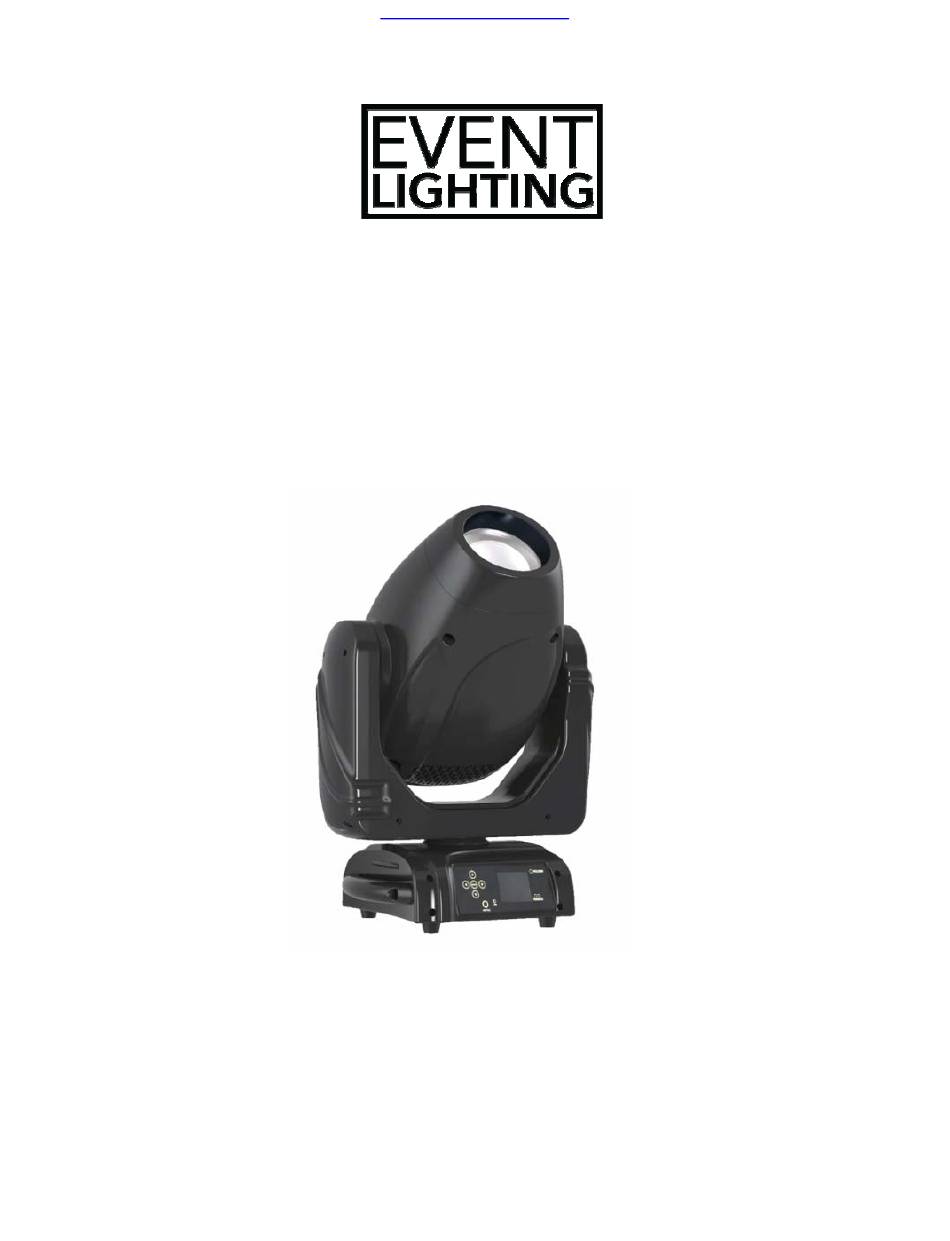

HAVOCH200
200W LED Moving Head Hybrid
USER MANUAL



1
Version 1.0 (06.11.2024)

Advertisement

loading
Need help?

Need help?

Do you have a question about the HAVOCH200-WH and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Event Lighting HAVOCH200-WH

Summary of Contents for Event Lighting HAVOCH200-WH

  • Page 1   www.event‐lighting.com.au              HAVOCH200    200W LED Moving Head Hybrid    USER MANUAL    For your safety, please read this user manual carefully before use.  Event Lighting reserves the right to revise the manual at any time. Information and specifications within this  manual are subject to change without notice. Event Lighting assumes no liability or responsibility for any  errors or omissions. Please consult Event Lighting for any clarification or information regarding this item.    Version 1.0 (06.11.2024)
  • Page 2   www.event‐lighting.com.au  1. Product Introduction:    1.1 Before unpack the fixture, pls make sure that the packing is in good condition, following items will be found in the  box:  ‐The fixture  ‐This users guide  ‐3m DMX cable  ‐1.5m power cable with powercon  ‐Omega bracket for hanging installation  ‐Safety chain    1.2 Specification  Source   Light source: Advanced 200w white led   Led life: 20.000 hours   Luminous Flux: 7138 lm,61600lx @5m@4.3°   Control: Remote on/off via DMX   Ballast: switching mode power supply  Optical System   Beam angle: 4.3°‐36.2°  X/Y   Pan: 540°(2.62sec）Tilt: 265°(1.3sec)   16‐bit resolution   Auto repositioning  Colors   11+open, indexable and bidirectional rainbow effect ...
  • Page 3   www.event‐lighting.com.au  Features     DMX channels: 21/17   Color wheel:11 colors   Fixed gobo wheel:17+1 gobos   Rotating gobo wheel:8+1 gobos   Motorized auto foucs   Full range 0‐100% dimmer   Various strobe   Rotating 8 facets prism   Frost   Beam from 4.3° to 36.2 °   RDM function to change DMX address, display flip, X/Y Reverse and so on   Software upgrade via DMX or USB   Hibernation when lost DMX for preset time   Indicate temperature info of base, led   Fan speed auto change according to temperature  Display   2.4inch super nice LCD display with friendly English/ Chinese/French/Spanish menu   Auto lock and flip   Signal: DMX/WDMX.Artnet.sACN(optional) ...
  • Page 4   www.event‐lighting.com.au  10. Wireless indicator  11. Ethernet  12. Battery Button  13. Left button  14. Down button  15. Enter button  16. Up button  17. Right button  18. 5‐pin DMX in  19. 5‐pin DMX out  20. 3‐pin DMX in  21. 3‐pin DMX out  22. Fuse  23. USB  24. Power in  25. Power out      1.4 Colors and Gobos    Open   ...
  • Page 5   www.event‐lighting.com.au  Rotating Gobo Wheel  Static gobo wheel                      2. Safety and maintenance Information  2.1 Safety Info    Before operate this unit, please carefully read this users guide and keep if needed in future. It’s    necessary to respect following rules.    The disposal of the device after lifecycle could damage the environment, need to take it to special  company for recycling or return to authorized dealer.      The products referred to in this manual conform to the European Community Directives and are    therefore marked with CE logo.    Keep this device away from children and unauthorized users, the manufacturer will not take    responsibility for the damage due to any disregard of the information provided in this manual and  wrong operation.    Before operate the device, pls make sure the fixture is in good housing, ensure pan and tilt can rotate    in its complete range.  ‐‐‐0.3m  Pls make sure minimal 0.3m distance need to kept between the fixture to any flammable material. ...

  • Page 6: Troubleshooting

      www.event‐lighting.com.au      Never look directly into the projecting lens when the fixture is power on, the light may trigger  epileptic seizures in photosensitive persons or persons with epilepsy. Especially at beam effect,    extreme caution and observance of these safety instructions is mandatory.    Don’t put or install the device on a surface that subject to vibration or bumps.    Ta=45℃ The device is supposed to work in the temperate range ‐15℃ to  +45℃, do not use the device  when the temperate exceed this range.    The lens, shield need to be replaced when obviously broken, never use the device when the shield is    not completed closed.    Safety I class device, need to be earth connected.    When the fixture is hanged overhead, the safety rope must be fixed to the bottom of the device to  the appropriate fixing point.      Always carry the device by the handles, do not take the head or arm directly for transportation.      2.2 Maintenance  2.2.1 Operation only allowed to qualified person, damages due to unprofessional operation or remove of any parts  inside will not be considered in warranty service. There are no serviceable parts inside the device or package, service  only leaves to authorized dealers.    2.2.3 Never allow the optical components contact with oil, fat or any other liquid.    2.2.4 A regular clearance of the device is needed for long‐term usage, this is very helpful to maintain the lifetime and ...
  • Page 7   www.event‐lighting.com.au  2.2.6 Replacement of the fuse  Need to replace with same type and rating, which originally installed in the device.  Step One: Unplug power cable from main power.  Step Two: Unscrew the fuse holder out of the housing with a screwdriver.  Step Three: Remove the broken fuse and replace with an exact same type of new fuse.  Step Four: Insert the fuse holder back to the housing and screw tight and reconnect power.    3. Installation    3.1 The device could be either put on a solid and even  urface, or  mounted upside down or sideways like left picture.    3.2 The mounting place must be sufficient stable and be able to  support a weight of 10 times of the unit’s weight. When the  fixture is hanged, always additionally secure the device with the  safety chain, fasten the safety rope at a suitable position so that  the maximum fall of the projector will be 20 cm    3.3 How to do mounting installation.                        Step one: Installation the clamp onto the omega bracket;  Step two: Install the clamp and bracket on the bottom of panel, fasten the quick‐locks;  Step three: Install the whole device onto appropriate truss and fasten the clamps, tight the safety rope with the truss or  other fixing point at a suitable position that drop down distance not exceed 20 cm. ...
  • Page 8   www.event‐lighting.com.au  4. Control menu  4.1 Meaning of the icon in menu  CONNECT  LIGHT  INFOMATION  SET  PROGRAM                        4.2 DMX Chart  Default setting shadowed. mark with  ①can be basic reloaded,  ② be program reloaded,  ③can be private reloaded.                Channel name function Standard Basic Pan Coarse Pan fine...
  • Page 9   www.event‐lighting.com.au    DEEP ORANGE + FOREST GREEN FOREST GREEN FOREST GREEN + CTO 3200K CTO 3200K CTO 3200K + 6000K 6000K 6000K + LAVANDER LAVANDER LAVANDER + DEEP BLUE DEEP BLUE DEEP BLUE + Open Forward Spin From fast to slow Stop Stop Reverse Spin...
  • Page 10   www.event‐lighting.com.au  Stop Reverse Spin From slow to fast       Indexed       Lineary from 0° to 360° Gobo Rot Forward Spin From fast to slow...
  • Page 11   www.event‐lighting.com.au    Stop Stop Reverse Spin From slow to fast Gobo Rot Fine Lineary from 0° to 360° (Indexed)       Indexed       Open                   GOBO 1    ...
  • Page 12   www.event‐lighting.com.au  GOBO 6 from slow to fast GOBO 7 from slow to fast GOBO 8 from slow to fast GOBO 9 from slow to fast GOBO 10 from slow to fast GOBO 11 from slow to fast GOBO 12 from slow to fast GOBO 13 from slow to fast GOBO 14 from slow to fast GOBO 15 from slow to fast...
  • Page 13   www.event‐lighting.com.au    Reverse Spin From slow to fast Open Prism 1 Prism insert       Indexed       Lineary from 0° to 360°             Forward Spin       From fast to slow Prism 1 Rotation Stop Stop...
  • Page 14   www.event‐lighting.com.au  DISPLAY 30S FLIP DISPLAY ON FLIP DISPLAY OFF FLIP DISPLAY AUTO KEY LOCK ON KEY LOCK OFF FAN MODE AUTO FAN MODE SILENT FAN MODE HIGH NO SIGNAL HOLD NO SIGNAL BLACKOUT STATUS LED ON STATUS LED OFF DIMMER CURVE LINEAR DIMMER CURVE S-CURVE DIMMER CURVE SQUARE LAW...
  • Page 15   www.event‐lighting.com.au  5. DMX connection and DMX protocol  5.1 DMX addressing:  5.1.1 The device is controlled by universal DMX 512 protocol, DMX address is the start channel used to receive  instructions from the external controller. For independent control, each fixture must be assigned its unique address  control channels. For example, this device has four channel modes: 21/17, if we set the mode at standard 21 channels  mode, and there are several models need to be independently controlled, we just simply address first fixture at 1, and  second fixture at 22, third one at 44, etc.  If the devices have the same address, they will behave synchronically.  DMX addressing is limited, don’t set the address so high that without enough control channels for the fixtures.  Display is flashing when no DMX signal is received.        5.1.4 Connection: use DMX cable with 3+5 pin XLR‐plugs to connect the controller with the fixture or one fixture with  another.     ...
  • Page 16   www.event‐lighting.com.au    5.2 Menu tree  Value (1-512) Address① DMX/W-DMX   Control protocol sACN ARTNET   Standard DMX Mode Basic WDMX ON/OFF ON/OFF     TRANSMITTER/RE WDMX MODE   CEIVER TX LINK ON/OFF   TX UNLINK ON/OFF WIRELESS RX RESET ON/OFF DMX TO WDMX (TX) ON/OFF WDMX TO DMX ON/OFF...
  • Page 17   www.event‐lighting.com.au  OFF/ON(ON) Feedback①   Movement Slow/Medium/Fast (Fast) Pan/Tilt Mode① Off/Up/Down(0ff) Totem Mode① Screen 10~30S/On (10S) Backlight①   On/Auto(Auto) Flip Display① Status Led ON/OFF(ON) ON/OFF(OFF) Key Lock① Total ( Only Read)   Fixture Hours   Partial (Read And Reset)   Total ( Only Read)  ...
  • Page 18   www.event‐lighting.com.au  ON/OFF(OFF) Basic Reload(①)   Reload Default Program Reload ON/OFF(OFF) Factory Reload ON/OFF(OFF) DMX Receive   Slave Receive Slave Receive 1,2,3 Play① Sequence Master / Alone Music Master / Alone   Chase 1 ~ 8   Chase Part 1 Chase 1  ...
  • Page 19   www.event‐lighting.com.au    6. Unique Features    6.1 RDM, stand for “Remote Device Management”, with this function, users can realize remote control of the device,  such as remotely changing DMX address, reverse pan/tilt setting, check a lot of useful information such as temperature,  power consumption, fan speed. Etc. Every single device has a unique RDM code before left factory to distinguish from  each other, usually not suggest users change this code freely.    6.2 Software upgrade function via DMX cable, if there is any new firmware for this device come out, it can be upgraded  simply via a software upgrade box, no need to change any mechanical parts. The upgrade box is not included in the  package, if need any further assistance pls just contact authorized dealers.    6.3 Hibernation, the device will enter sleeping mode if activated after a period of disconnecting DMX signal to save the  power consumption, and will return immediately as soon as the DMX signal is sent again.    6.4 Display flip, by press up and down button for more than 3 seconds, the display will flip automatically, this function is  useful to read menu conveniently when device is hanged.              7. Dimensions Drawing   ...

  • Page 20: Warranty

      www.event‐lighting.com.au    8. Technical specification  Power supply  100‐240 V AC , 50/60 Hz ~  Power consumption  305W  Lamp  Advanced 200w white led  DMX channels  21/17 channels  Beam angle  4.3° to 36.2 ° Luminous flux  7138.7, ,61600lx @5m@4.3°  Fuse  T5A , 250 V  Device dimensions  530*358*245mm  Net Weight  14.74KG  Gross Weight  18KG  IP  20      Warranty  Please refer to your local dealer or contact Event Lighting.  www.event‐lighting.com.au ...

This manual is also suitable for:

Havoch200
