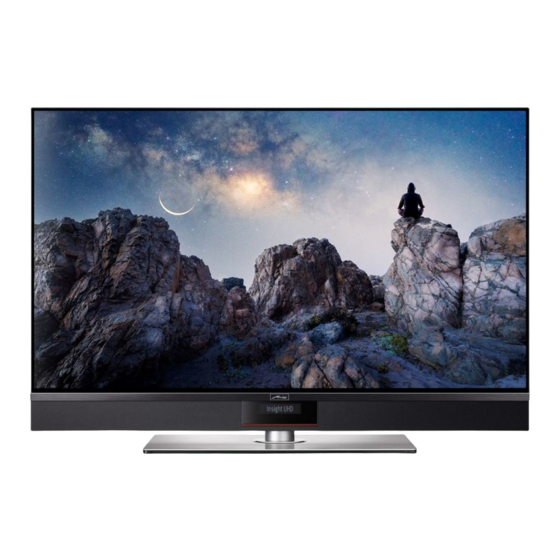

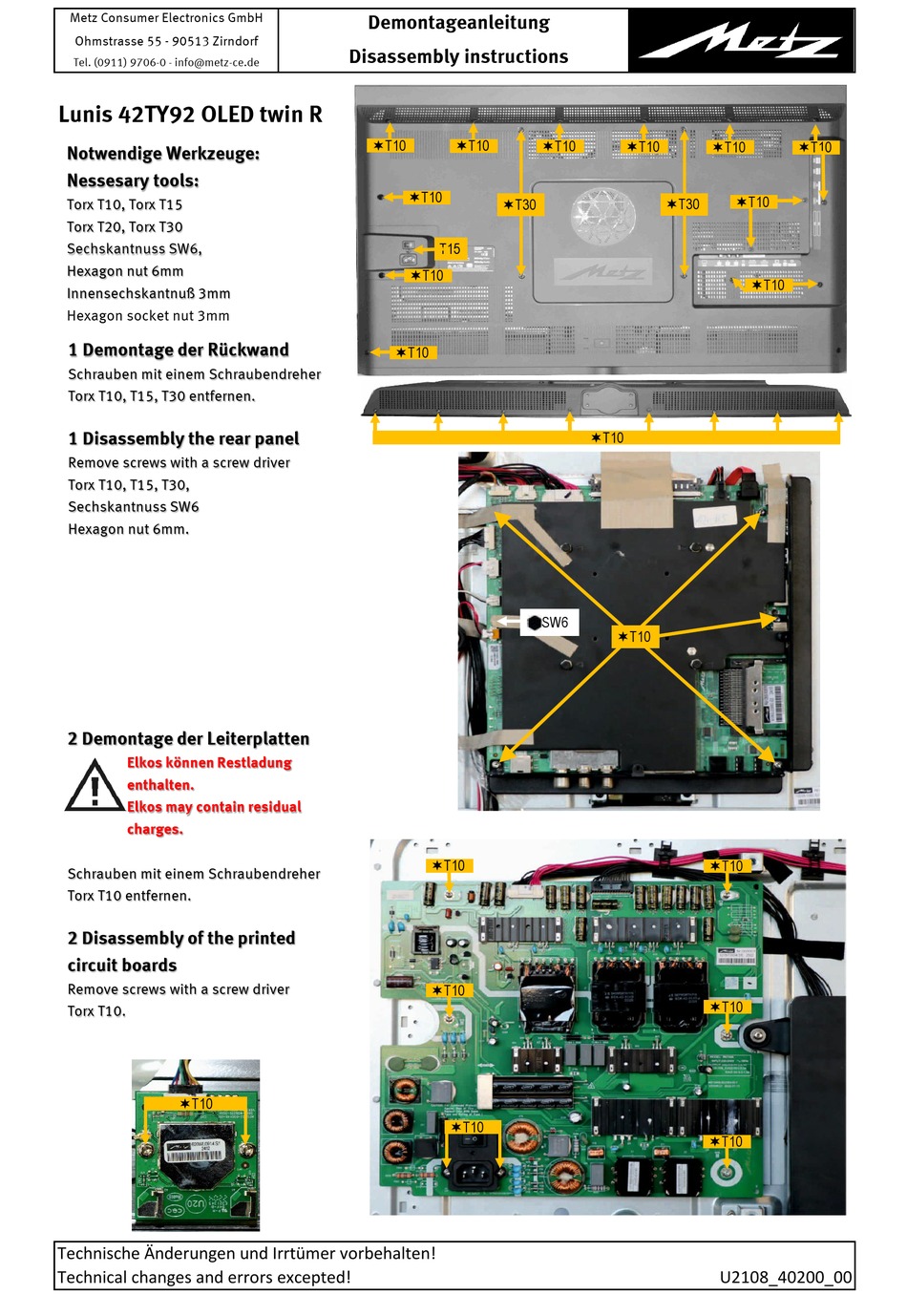

Metz Lunis 42TY92 Disassembly Instructions

Metz Consumer Electronics GmbH
Ohmstrasse 55 - 90513 Zirndorf
Tel. (0911) 9706-0 - info@metz-ce.de
Lunis 42TY92 OLED twin R
Notwendige Werkzeuge:
Nessesary tools:
Torx T10, Torx T15
Torx T20, Torx T30
Sechskantnuss SW6,
Hexagon nut 6mm
Innensechskantnuß 3mm
Hexagon socket nut 3mm
1 Demontage der Rückwand
Schrauben mit einem Schraubendreher
Torx T10, T15, T30 entfernen.

1 Disassembly the rear panel

Remove screws with a screw driver
Torx T10, T15, T30,
Sechskantnuss SW6
Hexagon nut 6mm.
2 Demontage der Leiterplatten
Elkos können Restladung
enthalten.
Elkos may contain residual
charges.
Schrauben mit einem Schraubendreher
Torx T10 entfernen.
2 Disassembly of the printed
circuit boards
Remove screws with a screw driver
Torx T10.
T10
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
Demontageanleitung
Disassembly instructions
T10 T10
T10
T30
T15
T10
T10
T10
T10
T10
T10
T10 T10
T30
T10
SW6
T10
T10
T10
T10
T10
T10
T10
U2108_40200_00
