Programmation du produit
Ce guide d'utilisation contient des renseignements sur les modèles de thermostat avec disjoncteur de fuite à la terre intégré.
UTCG-4991
avec capteur de plancher 3 m
UTCG-4999
avec capteur de pièce
Introduction
Le thermostat est du type on/off pour le contrôle de température par une sonde NTC externe ou interne. Le thermostat possède un disjoncteur de fuite à la terre
intégré. Pour les utilisations à 240 V où une sonde de sol est utilisée, un disjoncteur de fuite à la terre intégré distinct est requis comme protection. Le thermostat
est conçu pour une alimentation à 120/240 V et 50/60 Hz.
Le modèle de thermostat UTCG-9991 est muni d'un capteur de température externe que l'on place normalement dans le plancher. De cette façon, le thermostat
contrôle la température du plancher et non celle de la pièce.
Le modèle de thermostat UTCG-9999 est doté d'un capteur de température intégré. Dans cette configuration, le thermostat contrôle la température de la pièce.
Le thermostat dispose de deux points de consigne réglables: un pour le fonctionnement de jour et un pour la nuit. Pour passer d'un point de consigne à l'autre,
il suffit d'appuyer une fois sur la touche OK (
Il est possible d'afficher la température en degrés Celsius ou Fahrenheit. Pour passer d'une unité à l'autre, il suffit d'appuyer sur le bouton miniature identifié du
symbole (
).
Le thermostat dispose d'un bouton miniature identifié d'un R qui vous permet de le réinitialiser aux réglages de l'usine. Ces réglages sont énumérés à la fin de
ce guide.

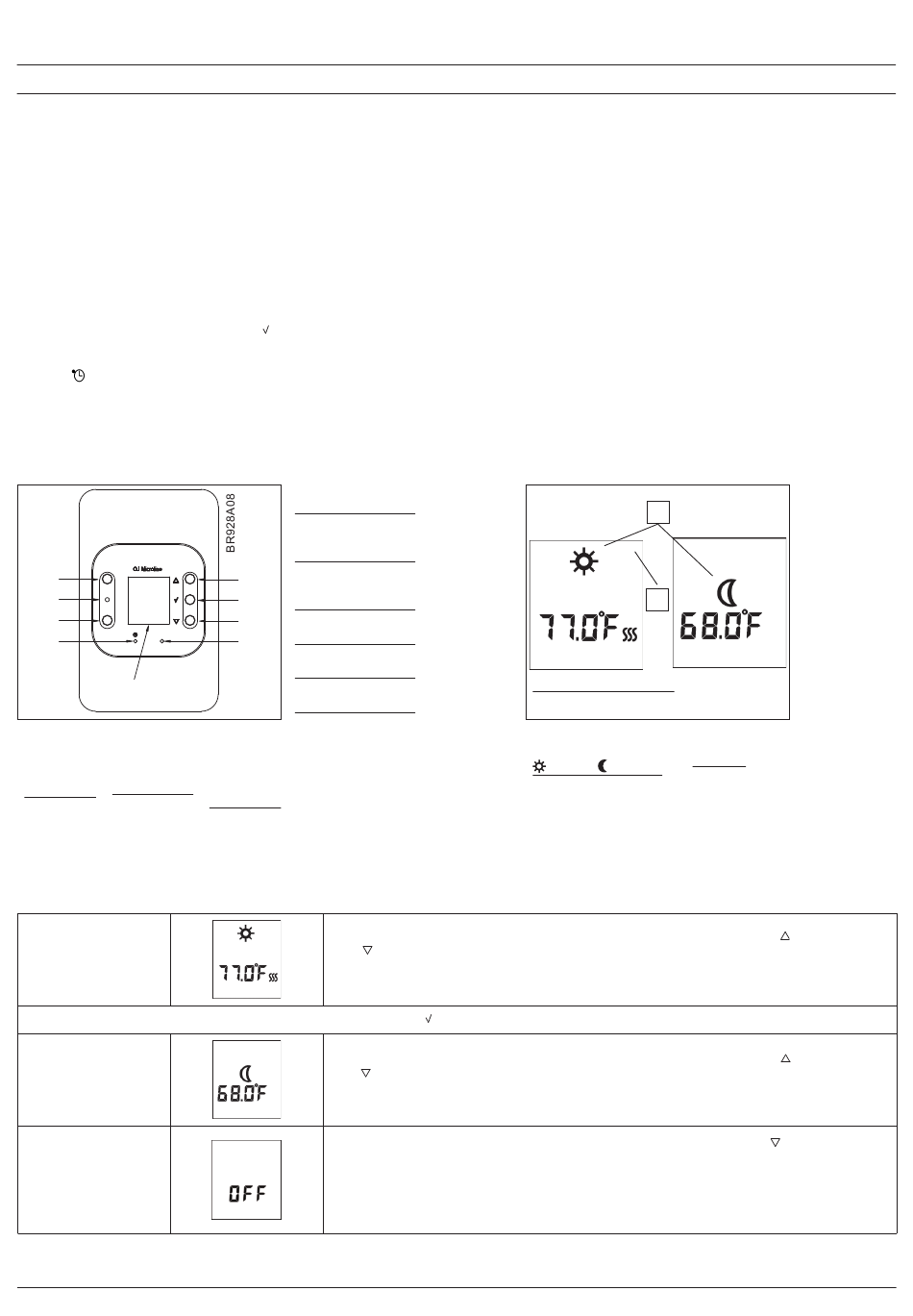

1. Début
Touches
®
A
Reset
B
GFCI
C
Test
R
D
E
A:
B:
Voyant rouge
Réinitialisation
indicateur de
du disjoncteur
mise à la masse
de fuite à la
défectueuse
terre
Activation du thermostat
Le point de consigne de température actuel est affiché et le thermostat est prêt à être utilisé.
2. Usage quotidien du thermostat
Mode confort
Pour passer d'un point de consigne à l'autre, appuyez sur la touche OK (
Température de nuit
Désactivation
).
D:
ºC / ºF
E:
Affichage
F:
I
Remise aux réglages
H
effectués en usine
G
G:
Ajustement vers le bas
F
H:
OK - acceptation
I:
Ajustement vers le haut
C:
Vérification
du
disjoncteur
de fuite à la
terre
Pour modifier la température, appuyez sur les touches de défilement vers le haut (
bas (
), respectivement, pour élever ou abaisser la température.
L'affichage clignotera pendant cinq secondes, puis indiquera le nouveau point de consigne de
température.
Pour modifier la température, appuyez sur les touches de défilement vers le haut (
bas (
) , respectivement, pour élever ou abaisser la température.
L'affichage clignotera pendant cinq secondes, puis indiquera le nouveau point de consigne de
température.
Pour désactiver le thermostat, appuyez sur la touche de défilement vers le bas (
que le témoin «OFF» s'affiche.
N'UTILISEZ PAS LA TOUCHE D'ESSAI DU DISJONCTEUR DE FUITE À LA TERRE POUR
DÉSACTIVER L'INSTALLATION DE CHAUFFAGE.
Le disjoncteur de fuite à la terre se réinitialisera automatiquement par suite d'une coupure de
l'alimentation secteur.
© 2009 OJ Electronics A/S · ® OJ est une marque déposée de OJ Electronics A/S
Français
Symboles de l'affichage
J:
Symboles des événements:
Éveil
).
J
K
K:
Chauffage
en circuit
Nuit
) jusqu'à ce
) ou vers le
) ou vers le
3
