Dornbracht
Montageanleitung
Installation instructions
Montagehandleiding
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
Installation instructions
Monteringsanvisning
Montážní návod
Instrukcja montażu
Инструкция по монтажу
安装指导
33 870 809-FF / 33 870 809-FF 0010 /
33 870 861-FF / 33 870 861-FF 0010 /
33 870 888-FF / 33 870 888-FF 0010
Valid from Juli, 1
2016
st
US/CA Article No.
XX XXX XXX-FF 0010
Max. flow 1.5 gpm
Danger of scalding
Pressure fluctuations in
the water supply lead to
sudden and considerable
water temperature
fluctuations.
Avoid pressure
fluctuations and limit hot
water temperature.
Any scalds should be
examined by a physician
and treated, if necessary.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Dornbracht 33 870 809 Series
Summary of Contents for Dornbracht 33 870 809 Series

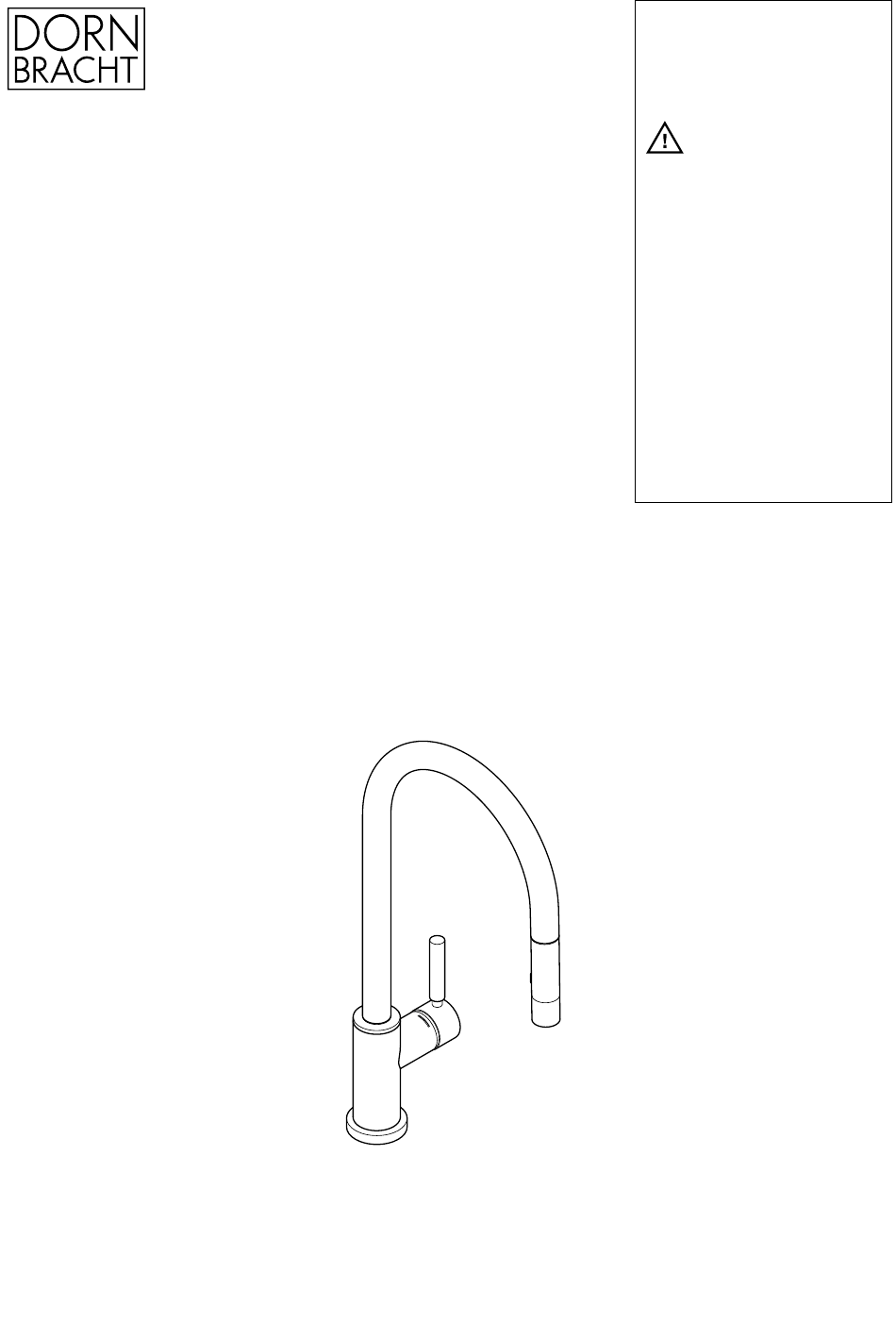

- Page 1 Valid from Juli, 1 2016 US/CA Article No. XX XXX XXX-FF 0010 Max. flow 1.5 gpm Danger of scalding Dornbracht Pressure fluctuations in the water supply lead to sudden and considerable Montageanleitung water temperature fluctuations. Avoid pressure fluctuations and limit hot Installation instructions water temperature.
- Page 2 33 870 809-FF / 33 870 861-FF / 33 870 888-FF / 33 870 809-FF 0010 33 870 861-FF 0010 33 870 888-FF 0010...
- Page 3 For questions or uncertainties regarding sind vorrangig zu befolgen. installation or operation, please contact the Betriebsbedingungen und Maße finden Sie Technical Service of Dornbracht. im Anhang. You can find relevant contact details on the Bei Fragen oder Unsicherheiten bezüglich back of this manual and on the website of Montage oder Bedienung kontaktieren Sie Dornbracht: www.dornbracht.com...
- Page 4 U vindt de contactgegevens op de veuillez contacter le service technique de achterpagina van deze handleiding en op de Dornbracht. website van Dornbracht: Vous trouverez les coordonnées du service www.dornbracht.com à contacter au verso de ces instructions et sur le site Internet de Dornbracht : www.dornbracht.com...
- Page 5 Dornbracht. Dornbracht. I dati di contatto sono riportati sul retro Encontrará los datos de contacto delle presenti istruzioni e sulla homepage di corres pondientes en el dorso de estas Dornbracht: www.dornbracht.com instrucciones y en la página web de Dornbracht: www.dornbracht.com...
- Page 6 For questions or uncertainties regarding installation or operation, please contact the Om du har frågor eller är osäker på hur du Technical Service of Dornbracht. ska montera eller använda produkten är du välkommen att kontakta Dornbrachts You can find relevant contact details on the tekniska service.
- Page 7 Dornbracht. skontaktować się z serwisem technicznym Dornbracht. Příslušné kontaktní údaje naleznete na zadní straně tohoto návodu a na domovské Odpowiednie dane kontaktowe znajdziecie stránce společnosti Dornbracht: Państwo na odwrocie niniejszej instrukcji www.dornbracht.com oraz na stronie internetowej Dornbracht: www.dornbracht.com...
- Page 8 Данные об условиях эксплуатации и о размерах находятся в приложении. При возникновении вопросов или сомнений относительно монтажа или обслуживания обращайтесь в службу технической поддержки компании Dornbracht. Соответствующие контактные данные вы найдете на обороте данного руководства или на вебсайте компании Dornbracht: www.dornbracht.com...
- Page 9 Skötsel och service som utförs av användaren. Ošetřování a údržba prostřednictvím uživatele. Czyszczenie i konserwacja. Уход и техобслуживание пользователем. 用户进行的维修保养。 Technische Informationen. Technical information. Technische informatie. Informations techniques. td.dornbracht.com Informazioni tecniche. Información técnica. Technical information. Teknisk information. Technické informace. Informacje techniczne. Техническая информация. 技术信息。...
- Page 10 Rozsah dodávky. Zakres dostawy. Объем поставки. 供货范围。 33 870 861-FF ROW - Rest of World 33 870 861-FF 0010 US / CA - United States / Canada Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje...
- Page 11 Rozsah dodávky. Zakres dostawy. Объем поставки. 供货范围。 33 870 888-FF ROW - Rest of World 33 870 888-FF 0010 US / CA - United States / Canada Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje...
- Page 12 Rozsah dodávky. Zakres dostawy. Объем поставки. 供货范围。 33 870 809-FF ROW - Rest of World 33 870 809-FF 0010 US / CA - United States / Canada Dornbracht Montageanleitung Installation instructions Montagehandleiding Instructions de montage Istruzioni di montaggio Instrucciones de montaje...
- Page 13 COLD...
- Page 14 33 870 861-FF / 33 870 809-FF / 33 870 861-FF 0010 33 870 809-FF 0010 33 870 888-FF / 33 870 888-FF 0010 > 5 mm = > 1/4" = < 5 mm = < 1/4" =...
- Page 15 33 870 809-FF / 33 870 809-FF 0010 33 870 861-FF / 33 870 861-FF 0010 Ø 35 mm / Ø 1 3/8"...
- Page 16 33 870 888-FF / 33 870 888-FF 0010 Ø 35 mm / Ø 1 3/8"...
- Page 17 US / CA G 3/8 9/16" Comp. COLD...
- Page 20 33 870 809-FF mm [inches] 253 10" 131 5 " 240 9 " 93 3 " 60 2 " M 34x1 G 3/8 35 1 " 33 870 809-FF 0010 mm [inches] 131 5 " 253 10" 240 9 " 93 3 "...
- Page 21 33 870 861-FF 254 10" mm [inches] 133 5 " 240 9 " 92 3 " 47 1 " M 34x1 M 12x1 G 3/8 35 1 " 33 870 861-FF 0010 mm [inches] 254 10" 133 5 " 240 9 "...
- Page 22 33 870 888-FF 0010 mm [inches] 253 10" 131 5 " 92 3 " 240 9 " 60 2 " M 34x1 M 12x1 35 1 " G 3/8 33 870 888-FF mm [inches] 253 10" 131 5 " 92 3 "...
- Page 23 Betriebsbedingungen Voorwaarden voor het gebruik Kaltwassertemperatur 5 – 25 °C Koudwatertemperatuur 5 – 25 °C Warmwassertemperatur 55 – 65 °C Warmwatertemperatuur 55 – 65 °C Empfohlene Warmwassertemperatur 60 °C Aanbevolen warmwatertemperatuur 60 °C Thermische Desinfektion (5:00 Min.) ≤ 70 °C Thermische desinfectie (5:00 min) ≤...
- Page 24 Condizioni di funzionamento Operating conditions Temperatura dell'acqua fredda 5 – 25 °C Cold water temperature 41 – 77 °F Temperatura dell'acqua calda 55 – 65 °C Hot water temperature 131 – 149 °F Temperatura dell'acqua Recommended hot water calda consigliata 60 °C temperature 140 °F...
- Page 25 Provozní podmínky Условия эксплуатации Teplota studené vody 5 – 25 °C Температура холодной воды 5 – 25 °C Teplota teplé vody 55 – 65 °C Температура горячей воды 55 – 65 °C Doporučená teplota teplé vody 60 °C Рекомендуемая температура Tepelná...
- Page 28 Dornbracht AG & Co. KG Köbbingser Mühle 6, D-58640 Iserlohn Tel. +49 2371 8899-900 mail@dornbracht.de www.dornbracht.com 01 03 01 861 00 / 04.2023...
