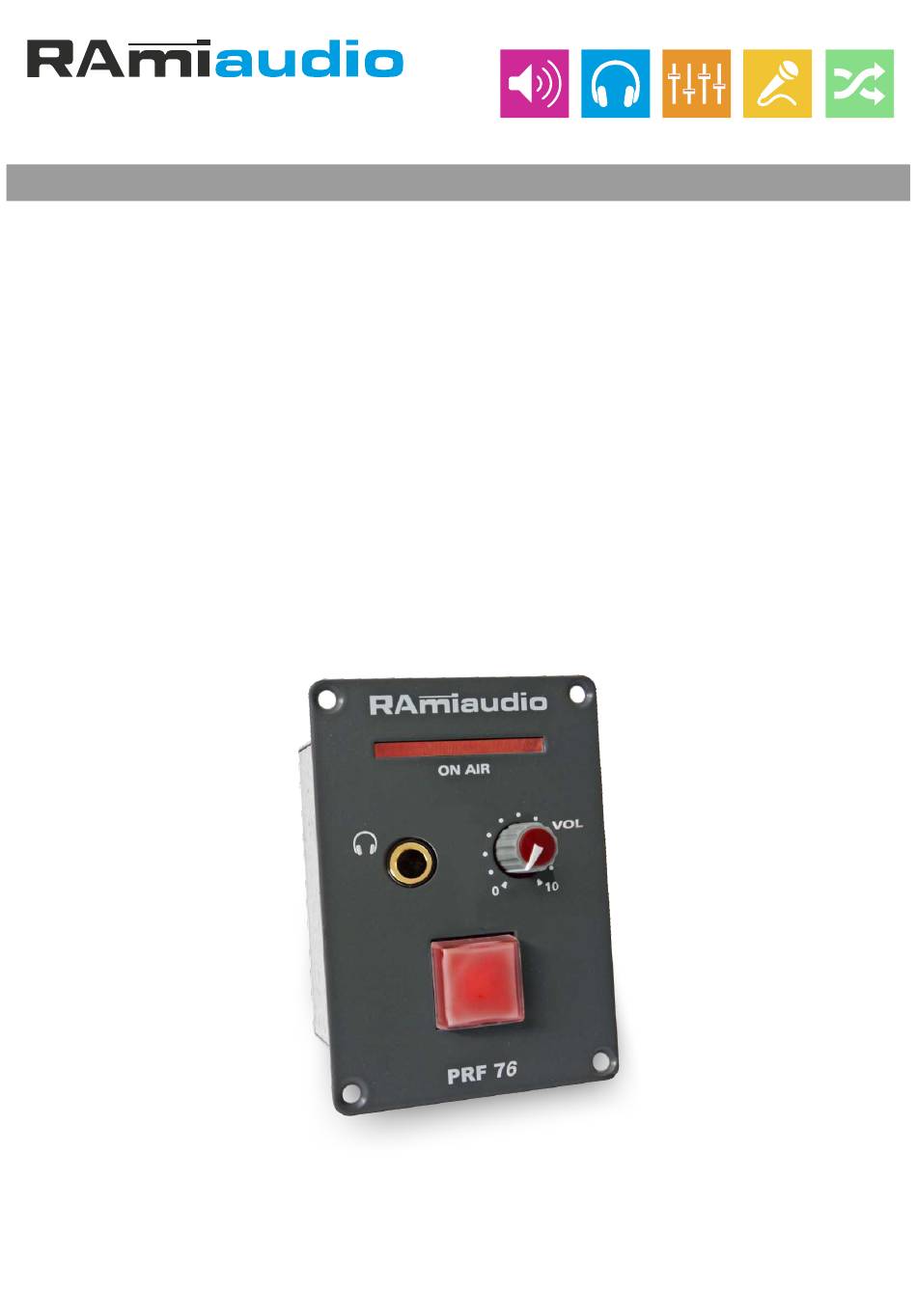

- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM PRF76 Amplificateur de casque avec GPIO Headphone Amplifier with GPIO Manuel Utilisateur User’s Manual...
- Page 2 SOMMAIRE [ Description ................[ Synoptique ................[ Face avant ................[ Face arrière ................[ Intégration ................[ Caractéristiques ..............SUMMARY [ English .................. Rami PRF76...
- Page 3 L'audio et l'alimentation sont fournis par un câble RJ45 de norme internationale. L'extension vers d'autres modules PRF76 se fait par un simple câble RJ45 entre la sortie OUT du PRF76 en amont vers l'entrée du suivant en aval. Le gain de temps en termes de câblage est particulièrement intéressant.
-
Page 4: Face Avant
Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité. " Ne pas obstruer les ouïes d’aération. " Le PRF76 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les " expositions prolongées capables d'endommager l'ouïe de façon irréversible. Le PRF76 est conforme aux normes suivantes : EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive... -
Page 5: Face Arriere
OUT + DROIT GND/0V GND/0V IN TALKBACK OUT TALKBACK IN - DROIT OUT - DROIT OUT 24V ENTREE RJ45 SORTIE RJ45 Câblage avec plusieurs PRF76 Alim DC24V Alim DC24V GPIO To ON AIR GPIO To ON AIR GPIO To ON AIR GPIO... - Page 6 E - RJ45 pour GPIO. GP1 ON AIR (1-2) Les GPI sont commandés par boucle sèche GPI - Rouge bouton Switch (3-6) GPI - Vert bouton (7-8) Exemple de Câblage : Contact direct Boucle sèche Vue interne Vue interne Rami PRF76...
- Page 7 COUPLED CELL 2 COUPLED CELL 1 Câble type réseau Câble type réseau COUPLED Câble type Câble type réseau CELL 1 réseau PCS304 PMI103 PRF75A PRF76 MIC B PHONES A PCS304 PMI103 PRF75A PRF76 MIC A PHONES B PCS304 PRF75A STUDIO PRODUCTION...
- Page 8 CARACTERISTIQUES Dimensions du PRF76 67mm 58,5 mm 90mm Vue de côté Rayon 3mm Vue avant Epaisseur face avant: 2mm 10mm 58mm 10mm Vue arrière Rami PRF76...
- Page 9 SUMMARY [ Description ................[ Block diagram ............... [ Front panel ................[ Rear panel ................[ Integration ................[ Specifications ................ Rami PRF76...
-
Page 10: Block Diagram
In additional to other PRF76 modules, a single RJ45 cable is used to connect the upstream OUT output of the PRF76 to the downstream input of the next PRF76. This saves a lot of wiring time. The three audio modulations are distributed in this way, as is the power supply. -
Page 11: Front Panel
Never expose the power supply or the unit to rain, snow or moisture. " Do not obstruct ventilation openings. " The PRF76 is equipped with a headphone amplifier, so avoid high levels or prolonged exposure " that could cause irreversible hearing damage. The PRF76 complies with the following standards: EN60065, EN55013, EN55020, EN60555-2 and EN60555-3, in accordance with the provisions of Directives 73/23/EEC, 89/336/EEC and 93/68/EEC. -
Page 12: Rear Panel
GND/0V TALKBACK IN TALKBACK OUT Right IN - Right OUT - OUT 24V RJ45 INPUT RJ45 OUTPUT Wiring with multiple PRF76 P . supply: DC24V P . supply: DC24V GPIO To ON AIR GPIO To ON AIR GPIO To ON AIR... - Page 13 Made in France E - RJ45 forGPIO. The GPIs are controlled by dry loop GP1 ON AIR (1-2) GPI - Red button Switch (3-6) GPI - Green button (7-8) Wiring example: Direct contact Dry loop Internal view Internal view Rami PRF76...
- Page 14 50/60Hz 30W COUPLED CELL 3 COUPLED CELL 2 COUPLED CELL 1 Network cable COUPLED Network cable Network cable Network cable CELL 1 PCS304 PMI103 PRF76 PRF75A MIC B PHONES A PCS304 PRF76 PMI103 PRF75A MIC A PHONES B PCS304 PRF75A...
-
Page 15: Specifications
SPECIFICATIONS PRF76 Dimensions 67mm 58,5 mm 90mm View from the side Rayon 3mm View from front Front panel thickness: 2mm 10mm 58mm 10mm View from rear Rami PRF76... - Page 16 7 Rue Raoul Follereau 77600 BUSSY SAINT GEORGES - FRANCE Tél. : 33 (0)1 64 66 20 20 E-mail : rami@ramiaudio.com www.ramiaudio.com Rami se réserve le droit de modifier les spécifications du produit sans préavis 1241017 All specifications in this document can be modifed by RAmi without prior notice.
