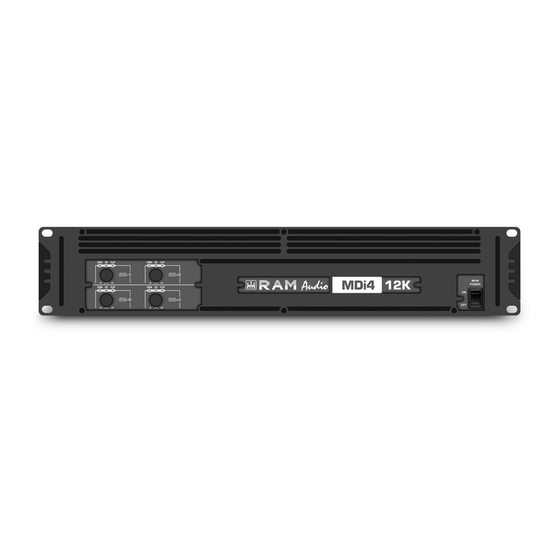

- Page 1 Professional Power Amplifiers MDi2 1K4-2K7-6K MDi4 2K4-6K-12K MDi8 2K7-6K Series (XLR/SPK Version) OPERATION MANUAL BEDIENUNGSANLEITUNG MANUAL DE EMPLEO © 2018 by C.E. Studio-2 s.l. - Spain (EEC) P-4743-845 QXPDQXDoc http://www.ramaudio.com 8/18 e-mail: contact@ramaudio.com...
-
Page 2: Safety Precautions
SAFETY PRECAUTIONS SICHERHEITSHINWEISE ADVERTENCIAS WARNING: ACHTUNG!: PRECAUCIÓN: The exclamation point inside an Das Ausrufezeichen innerhalb eines El signo de exclamación en el interior equilateral triangle indicates the existen- Dreiecks weist darauf hin, dass der de un triángulo equilátero indica la exis- ce of internal components whose substi- Austausch interner Bauteile die tencia de componentes internos cuya... -
Page 3: Table Of Contents
Phone: +34 96 127 30 54 Fax: +34 96 127 30 56 http://www.ramaudio.com e-mail: contact@ramaudio.com P-7156-965 QXPDQXDoc 8/18 ™ ™ ™ RAM Audio , SSP , ICL ® QuantaPulse ™ are registered trade- marks of C.E. Studio-2 s.l. All other names are trademarks of their respecti- ve companies. -
Page 4: General Information
