- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM PCS300 Amplificateur casque Phones Amplifier Manuel Utilisateur User’s Manual...
- Page 2 Rami PCS300...
-
Page 3: Table Of Contents
SOMMAIRE Description................Utilisation................Synoptique................Face avant................Face arrière................Caractéristiques..............Informations................SUMMARY English................... Rami PCS300... -
Page 4: Description
Fonctionne avec une alimentation externe : PCS320 UTILISATION Les studios "SPEAK" sont des lieux nécessitant la présence de casques d'écoute pour les animateurs et les invités. L'utilisation d’ampli casque de type PCS300 est alors indispensable. SYNOPTIQUE FILTERS ANALOG LEFT +... -
Page 5: Face Avant
3 - Sortie casque "JACK 6,35 mm" ATTENTION : Le PCS300 possède en interne, un réglage d'alimentation, limitant la puissance de sortie envoyée dans les casques. Ceci afin de s'adapter au type de casque utilisé (impédance du casque), pour éviter tout dépassement de la pression acoustique autorisée par la réglementation. - Page 6 Pour d'autres casques effectuer la même mesure et positionner les switchs pour limiter la puissance en dB SPL au niveau souhaité. Le PCS300 est toujours livré en position 1 correspondant à la position inhibée du limiteur (tous les switchs sont en position ON).
-
Page 7: Face Arrière
INPUT COLD & AC:From 9V(100mA) to 16V max(280mA) OUTPUT RIGHT COLD THRU OUTPUT INPUT Made in Europe (Fr) Model PCS300 Entrée modulation stéréo symétrique analogique. Point froid Gauche Point chaud Point chaud Droite Fiche Sub-D Point froid 15 pts mâle Sortie "THRU"... -
Page 8: Caractéristiques
Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité. Le PCS300 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les expositions prolongées capables d'endommager l'ouïe de façon irréversible. Le PCS300 est conforme aux normes suivantes : EN60065, EN55013, EN55020, EN60555-2 et EN60555-3 d'après les dispositions de la directive... - Page 9 SUMMARY Description................Uses..................Block diagram................ Front panel................Rear panel................Specifications................. Informations................Rami PCS300...
-
Page 10: Description
ON displayed via LED. Input modulation on DB-15 pts female connectors. Line Output channel for picking the modulation up and sending it to another PCS300.(DB 15 pts male) The power supply is also sending to another PCS300. ... -

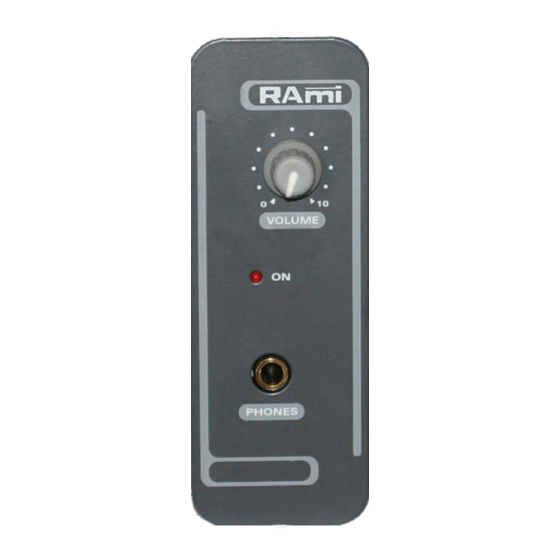

Page 11: Front Panel
3 - 1/4” Headphone connector. NOTE: PCS 300 features an internal power supply control, to limit the headphone output level, allowing a perfect match of impedance, and to avoid out of regulation sound pressure. Setting uses internal dip switches: see following Rami PCS300... - Page 12 The sensor is 2cm from the headphone transducer in open air. To use other headphones, follow the same process and adjust switches to get the required level. PCS300 factory setting, limitation is disabled (all switches ON). Example All switches ON 1 2 3 4 +17.5 dBu 106.5 dB SPL...
-
Page 13: Rear Panel
INPUT COLD & AC:From 9V(100mA) to 16V max(280mA) OUTPUT RIGHT COLD THRU OUTPUT INPUT Made in Europe (Fr) Model PCS300 Balanced stereo analog signal input. Signal - Left Signal + Signal + Right Sub-D Signal - 15 pts male plug "THRU"... -
Page 14: Specifications
Avoid high temperature exposure. Never expose the equipment to rain, snow or moisture. Using PCS300 headphone amplifier, listening to high level can result in permanent damage to ears. PCS300 complies with : EN60065, EN55013, EN55020, EN60555-2 and EN60555-3, according to 73/23/EEC, 89/336/EEC and 93/68/EEC. - Page 15 7 Rue Raoul Follereau 77600 BUSSY SAINT GEORGES - FRANCE Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30 E-mail : rami@ramiaudio.com www.ramiaudio.com Rami se réserve le droit de modifier les spécifications du produit sans préavis 1160522 All specifications in this document can be modifed by RAmi without prior notice.
