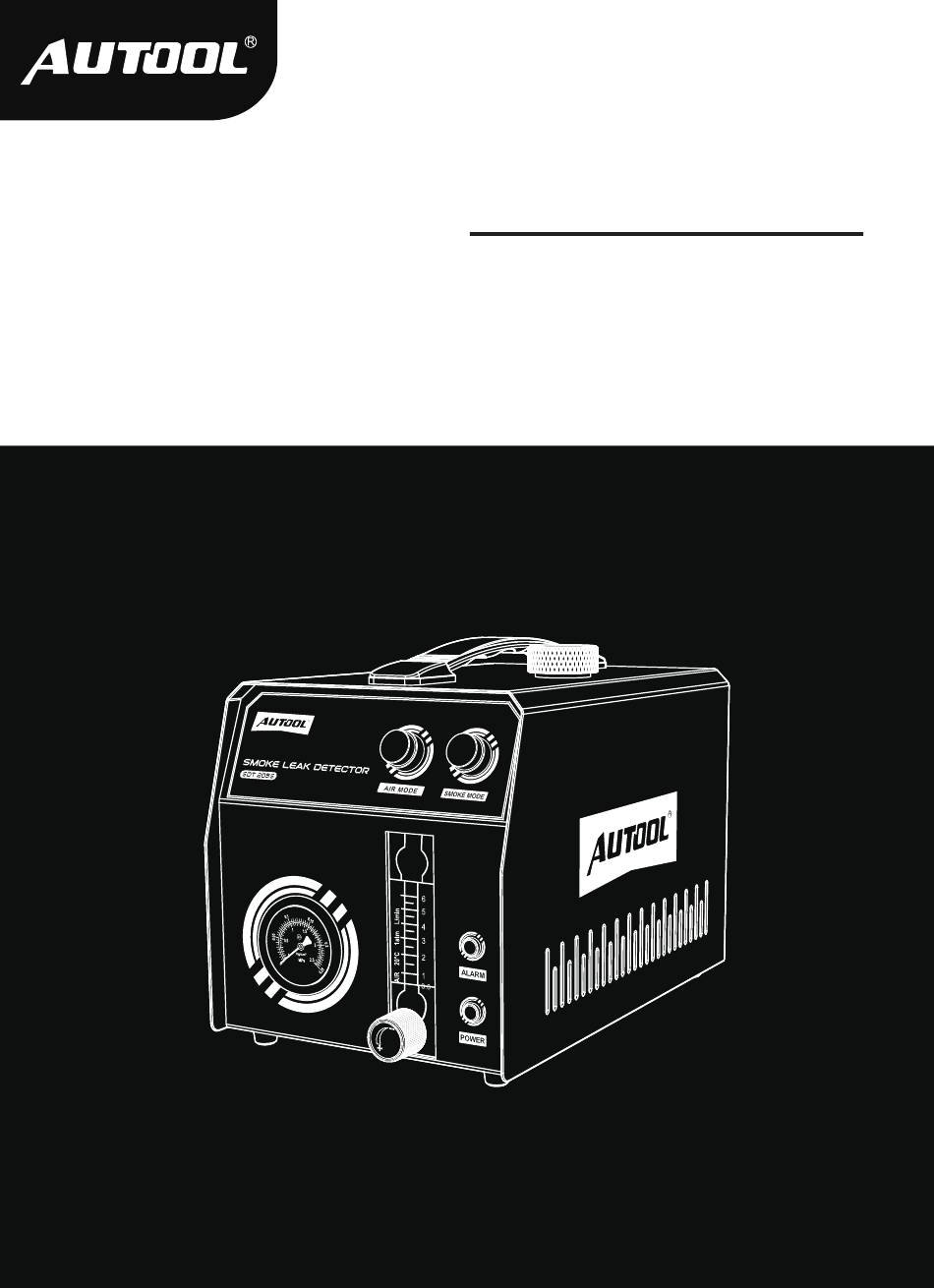

- Page 1 AUTOOL SDT205S Smoke Leak Detector User Manual www.autooltech.com...
- Page 2 AUTOOL TECHNOLOGY CO.,LTD www.autooltech.com aftersale@autooltech.com +86-755-2330 4822 / +86-400 032 0988 Hangcheng Jinchi Industrial Park, Bao’an, Shenzhen,China Corporate Standard: Q/OR 006-2023...
- Page 3 LANGUAGE AUTOOL SDT205S Instruction Manual Manual de Instrucción de AUTOOL SDT205S AUTOOL SDT205S Bedienungsanleitung Руководство по эксплуатации AUTOOL SDT205S 50 AUTOOL SDT205S - Mode d’emploi en français...
-
Page 4: Table Of Contents
TABLE OF CONTENTS (Original Instructions) Copyright Information..................2 Copyright......................2 Trademark ....................... 2 Safety Rules ......................3 General safety rules ..................3 Handling ......................3 Electrical safety rules ..................4 Equipment safety rules..................4 Application....................... 4 Personnel protection safety rules..............4 Cautions ...................... -
Page 5: Copyright Information
COPYRIGHT INFORMATION Copyright ● All rights reserved by AUTOOL TECH. CO., LTD. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording or otherwise, without the prior written permission of AUTOOL. -
Page 6: Safety Rules
SAFETY RULES General Always keep this user manual with the machine. safety rules Before using this product, read all the operational instructions in this manual. Failure to follow them may result in electric shock and irritation to skin and eyes. Each user is responsible for installing and using the equipment according to this user manual. -
Page 7: Electrical Safety Rules
Electrical Do not twist or severely bend the power cord. It may safety rules damage the internal wires. If the power cord shows signs of damage, do not use the smoke leak detector. Damaged cables pose a risk of electric shock. Keep the power cord away from heat sources, oil sources, sharp edges, and moving parts. -
Page 8: Cautions
Always wear safety goggles when refilling testing oil to prevent splashes into the eyes. If contact occurs, rinse with flowing water for several minutes with eyelids open. If symptoms persist, please consult a doctor. Keep testing oil away from open flames and high temperatures to prevent fire and explosions. -
Page 9: Product Introduction
AUTOOL SDT205S is suitable for all pipes of cars, motorcycles, snowmobiles, off-road vehicles, dune buggies, light trucks, and speedboats. It’s recommended to use an automobile diagnosis tool to work with SDT205S to detect car engine problems more quickly. Any other use is considered beyond the intended purpose of the equipment and is prohibited. -
Page 10: Features
Features Built-in Air Pump Overheat Protection Pressure Gauge Protection Indicator Flow Meter Flow Adjustment Knob Oil Drain Valve Liquid Level Gauge None Air Control Switch Smoke Control Switch Adjustable Pressure None Intelligent Digital Display None Technical Power Supply DC 12 V parameter Test Oil Filling Volume 10~20 ml... -
Page 11: Product Structure
PRODUCT STRUCTURE Structure diagram Oil filling port Air mode switch Pressure gauge Smoke mode switch Smoke flow meter Smoke flow control valve Protection indicator Power indicator Oil drain valve Smoke outlet Power socket... -
Page 12: Operations Instruction
If the test oil is overfilled, please drain some oil out through the oil drain outlet (I). ● After completing the first two steps, start using the SDT205S. ● Detail Connect the smoke hose to the smoke outlet (J) and the power operation cable to the power socket (K). -
Page 13: Operation Guidelines For Automobile Pipeline Inspection
Operation Turn off the engine ignition switch. ● guidelines for NOTE automobile pipeline All leak detection of automobile piping systems must be inspection performed with the engine turned off. ● Remove the air filter. For some vehicles, the throttle valve may also need to be removed. -
Page 14: Instruction Of Smoke Leak Detector Pressure Gauge
The smoke leak detector pressure gauge has two main ● Instruction of functions, one is for machine self-test, and the other is used for smoke leak leak judgment, which can be used to initially determine the detector leakage of piping system through the change of pressure pressure gauge pointer. -
Page 15: About Smoke Test Oil
Pressure Relief Valve Hand Pump Smoke Duct Airbag ● About This product needs to use special test oil. It’s recommend to smoke purchase liquid paraffin or baby oil as test oil if you cannot find test oil special test oil locally. ●... -
Page 16: Description Of Accessories
DESCRIPTION OF ACCESSORIES Accessories Name Quantity Remark Power cord 1 pc Connected to car battery Smoke outlet hose 1 pc Connecting adapter Installed on the detected Cone adapter 1 pc pipeline Valve core wrench 1 pc Removing the valve core For connecting EVAP EVAP connector 1 pc... -
Page 17: Maintenance Service
MAINTENANCE SERVICE Our products are made of long-lasting and durable materials, and we insist on perfect production process. Each product leaves the factory after 35 procedures and 12 times of testing and inspec- tion work, which ensures that each product has excellent quality and performance. -
Page 18: Warranty
Disclaimer All information, illustrations, and specifications contained in this manual, AUTOOL resumes the right of modify this manual and the machine itself with no prior notice. The physical appearance and color may differ from what is shown in the manual, please refer to the actual product. -
Page 19: Return & Exchange Service
RETURN & EXCHANGE SERVICE ● If you are an AUTOOL user and are not satisfied with the Return & AUTOOL products purchased from the online authorized Exchange shopping platform and offline authorized dealers, you can return the products within seven days from the date of receipt;... -
Page 20: Eu Declaration Of Conformity
EU DECLARATION OF CONFORMITY We as the manufacturer declare that the designated product: Description: Smoke Leak Detector (Model SDT205S) complies with the requirements of the: EMC Directive 2014/30/EU LVD Directive 2014/35/EU RoHS Directive 2011/65/EU + 2015/863 + 2017/2102 Applied Standards:... - Page 21 TABLA DE CONTENIDO Derecho de autor ....................19 Derecho de Autor .................... 19 Marca Comercial ..................... 19 Precauciones ...................... 20 Advertencia ..................... 20 Introducción del Producto................. 21 Visión general ....................21 Teoría de Funcionamiento................21 Características ....................21 Parámetro Técnico..................22 Estructura del Producto ..................
-
Page 22: Derecho De Autor
Otros nombres de productos utilizados en este documento son solo para identificar el uso de la unidad y sus derechos de autores de marcas comerciales permanecen a sus respectivos propietarios. AUTOOL renuncia a todos y cada uno de los derechos de autor sobre esas marcas. Marca... -
Page 23: Precauciones
PRECAUCIONES Advertencia Antes de usar el instrumento, lea detenidamente este manual para su correcto funcionamiento. Si no es técnico, no cambie, desmonte ni repare el producto; de lo contrario, todas las pérdidas serán responsabilidad del usuario. Este producto funciona con electricidad y no debe ser utilizado como un juguete para niños. -
Page 24: Introducción Del Producto
Introducción del Producto Visión El AUTOOL SDT205S es un detector de fugas de humo para general automóviles diseñado específicamente para técnicos reparación de vehículos. El SDT205S cuenta con dos modos de prueba: modo aire y modo humo. El modo aire permite a los técnicos determinar si hay fugas a través del manómetro sin... -
Page 25: Parámetro Técnico
Protección contra Sí sobrecalentamiento Manómetro Sí Sí Indicador de falla Sí Medidor de flujo Perilla de ajuste de flujo Sí Sí Válvula de drenaje Indicador de nivel Ninguno Interruptor de control de aire Sí Interruptor de control de humo Sí Ninguno Presión ajustable Pantalla digital inteligente (TFT) -
Page 26: Estructura Del Producto
Estructura del Producto Diagrama de estructura Puerto de reabastecimiento Interruptor de modo de aire de combustible Interruptor de modo de humo Manómetro Válvula de control de Caudalímetro de humo flujo de humos Luz indicadora de protección Luz indicadora de potencia Válvula de drenaje de aceite Salida de humos Toma de corriente... -
Page 27: Instrucción De Operaciones
Si el e-jugo está demasiado lleno, drene parte del e-jugo a través de la salida de aceite (I). ● Después de completar los primeros dos pasos, comience a usar el SDT205S. Instruc- Conecte la manguera de humo a la salida de humo (J) y el ●... -
Page 28: Manual De Operación Para La Inspección De Tuberías De Automóviles
Si el producto no se usa durante mucho tiempo, se recomien- ● da vaciar el aceite de humo restante para su almacenamiento. Apague el interruptor de encendido del motor. Manual de ● operación NOTA para la Toda detección de fugas en sistemas de tuberías de inspección de automóviles debe realizarse con el motor apagado. -
Page 29: Instrucciones Del Indicador De Presión Del Detector De Fugas De Humo
● Instrucciones El manómetro del detector de fugas de humo tiene dos del indicador funciones principales, una es para la autocomprobación del de presión del producto, y el estado de funcionamiento del host se juzga detector de bloqueando la salida de humo y observando el cambio de fugas de presión. -
Page 30: Sobre El Aceite De Humo
Válvula de alivio de presión Bomba manual Tubo de humo Airbag Sobre el Este producto necesita usar aceite de humo especial. Si no ● aceite de está disponible localmente, use "parafina líquida" o "aceite de humo masaje para bebés" en lugar de aceite de humo para uso de emergencia. -
Page 31: Lista De Partes
Lista de partes Accesorios Nombre Cantidad Observación Cable de Conectado a la batería del 1 pieza alimentación automóvil Tubo de salida 1 pieza Conectado al adaptador de humo Instalada en la tubería Adaptador cónico 1 pieza detectada Desmontaje y montaje de Llave de carrete 1 pieza llave de carrete... -
Page 32: Servicio De Mantenimiento
Servicio de mantenimiento Los productos AUTOOL que posee están hechos de materiales duraderos y se adhieren al proceso de producción de excelencia. Cada producto sale de la fábrica después de 35 procesos y 12 inspecciones de calidad, para garantizar que cada producto tenga una calidad y un rendimiento excelentes. -
Page 33: Garantía
Garantía El host AUTOOL disfruta de un período de garantía de 3 años a partir de la fecha de recepción por parte del cliente. Los acceso- rios que contiene tienen un periodo de garantía de 1 año a partir de la fecha de recepción por parte del cliente. -
Page 34: Servicio De Devolución Y Cambio
"Términos de venta globales de AUTOOL" para obtener detalles de las condiciones relevantes. Se le devolverá cualquier artículo que no pase la inspección y no recibirá un reembolso por el artícu- ●... - Page 35 INHALTSVERZEICHNIS (Übersetzung der Originalanleitung) Urheberrechtliche information ................33 Urheberrecht ....................33 Warenzeichen ....................33 Sicherheitsvorschriften ..................Allgemeine Sicherheitsregeln................34 Handhabung....................35 Elektrische Sicherheitsregeln................35 Sicherheitsregeln für die Ausrüstung ............. 35 Anwendung ..................... 35 Personenschutz Sicherheitsregeln..............36 Vorsichten ......................37 Warnung......................37 Produktbeschreibung ..................
-
Page 36: Urheberrechtliche Information
URHEBERRECHTLICHE INFORMATION ● Urheberrecht Alle Rechte vorbehalten von AUTOOL TECH. CO., LTD. Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Genehmigung von AUTOOL in irgendeiner Form oder mit irgendwelchen Mitteln, sei es elektronisch, mechanisch, fotokopiert, aufgezeichnet oder auf andere Weise, reproduziert, in einem Datenabrufsystem gespeichert oder übertragen... -
Page 37: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Bewahren Sie diese Bedienungsanleitung immer bei der sicherheit- Maschine auf. sregeln Vor der Verwendung dieses Produkts lesen Sie bitte alle Betriebsanleitungen in dieser Anleitung durch. Das Nichtbefolgen kann zu elektrischen Schlägen sowie Reizungen an Haut und Augen führen. Jeder Benutzer ist dafür verantwortlich, die Ausrüstung gemäß... -
Page 38: Handhabung
Gebrauchte/beschädigte Ausrüstung darf nicht im Handhabung Hausmüll entsorgt werden, sondern muss umweltfreun- dlich entsorgt werden. Verwenden Sie dafür vorgeseh- ene Sammelstellen für Elektrogeräte. Elektrische Verdrehen oder starkes Biegen des Netzkabels ist nicht sicherheit- gestattet, da dies die internen Drähte beschädigen kann. sregeln Zeigt das Netzkabel Anzeichen von Beschädigung, darf Rauchlecksucher... -
Page 39: Personenschutz Sicherheitsregeln
Verwenden Sie die Ausrüstung nur unter Beachtung aller Sicherheitsanweisungen, technischen Dokumente und Spezifikationen des Fahrzeugherstellers. Wenn zusätzliches Öl benötigt wird, verwenden Sie nur brandneue und ungeöffnete entsprechende Produkte. Personen- Beim Umgang mit Prüfolie sollten Hautkontakt so weit schutz möglich vermieden geeignete Schutz- sicherhei-... -
Page 40: Vorsichten
VORSICHTEN Warnung Bevor Sie das Gerät benutzen, lesen Sie bitte dieses Hand- buch sorgfältig durch, damit Sie es richtig bedienen können. Wenn Sie kein Techniker sind, ändern, zerlegen oder reparie- ren Sie das Produkt bitte nicht; andernfalls gehen alle Schäden zu Lasten des Benutzers. Dieses Produkt wird mit Strom betrieben und sollte nicht als Spielzeug für Kinder verwendet werden. -
Page 41: Produktbeschreibung
Produktbeschreibung Überblick Der AUTOOL SDT205S ist ein speziell für Kfz-Reparaturtechniker entwickeltes Rauchleckdetektionsgerät für Fahrzeuge. Der SDT205S verfügt über zwei Testmodi: Luftmodus und Rauchmo- dus. Im Luftmodus können Techniker anhand des Druckmessers feststellen, ob ein Leck vorliegt, ohne Rauch zu aktivieren. Der Rauchmodus wird unabhängig vom Rauchgenerator gesteuert... -
Page 42: Technische Parameter
Manometer Fehlfunktionsanzeige Durchflussmesser Regler für die Durchflussregulierung Ölablassventil Füllstandsanzeige Keine Luftregelschalter Rauchschutzschalter Einstellbarer Druck Keine Intelligentes digitales Display (TFT) Keine Technische Stromversorgung DC 12 V Parameter Füllmenge der Testflüssigkeit 10~20 ml Nennausgangsdruck ＜15 psi Nennleistung ＜6 L/min Nennleistung... -
Page 43: Produktstruktur
Produktstruktur Strukturdia- gramm Öleinfüllstutzen Luftmodus-Schalter Rauchmodus-Schalter Manometer Rauchdurchflussmesser Rauchstromregelventil Schutzanzeige Leistungsanzeige Rauchausgang Ölablassventil Steckdose... -
Page 44: Bedienungsanleitung
Hinweis Wenn das Prüföl überfüllt ist, lassen Sie bitte etwas Öl durch die Ölablassöffnung (I) ab. ● Nachdem Sie die ersten beiden Schritte abgeschlossen haben, beginnen Sie mit SDT205S. Detaillierte ● Schließen Sie den Rauchschlauch an den Rauchauslass (J) Bedienung und das Netzkabel an die Stromschnittstelle (K) an. -
Page 45: Betriebsanleitung Für Die Inspektion Von Automobilleitungen
Raucherzeugung zu stoppen. ● Wenn das Produkt längere Zeit nicht benutzt wird, wird empfohlen, das verbleibende Rauchöl auszuleeren und aufzubewahren. Schalten Sie die Motorzündung aus. Betriebsan- ● leitung für Hinweis die Inspek- Alle Dichtheitsprüfungen von Rohrleitungssystemen für Kraft- tion von fahrzeuge müssen bei ausgeschaltetem Motor durchgeführt Automobil- werden. -
Page 46: Beschreibung Des Manometers Für Rauchleckmelder
Warnung Wenn das Produkt für eine lange Zeit arbeitet, was dazu führt, dass die innere Temperatur 75°C erreicht, leuchtet die Schutzanzeige (H) auf, und das Produkt hört auf zu arbeiten. ● Das Manometer des Rauchleckmelders hat zwei Hauptfunk- Beschrei- tionen. Eine ist für die Selbstkontrolle des Produkts. Es kann bung des den Betriebszustand des Wirts beurteilen, indem es den Manome-... -
Page 47: Über Rauchöl
Hinweis Der Airbag-Adapter darf nicht mit korrosiver Flüssigkeit in Berührung kommen. Druckentlastungsventil Handpumpe Rauchleitungsrohr Airbag Über ● Dieses Produkt erfordert spezielles Rauchöl. Wenn Sie es nicht Rauchöl vor Ort kaufen können, verwenden Sie bitte ,,flüssiges Paraffin “ oder ,,Babymassageöl“ anstelle von Rauchöl für den Notfall. Es wird empfohlen, neues Öl mit der Füllflasche mit der ●... -
Page 48: Teileliste
Teileliste Zubehör Name Anzahl Anmerkung angeschlossen an Netzkabel 1 Stück Autobatterie Rauchabzugsrohr 1 Stück Anschlussadapter installiert auf dem geprüften Konischer Adapter 1 Stück Rohr Ventilele- Demontage und Montage 1 Stück mentschlüssel des Ventilelements schließen Sie das spezielle EVAP-Connector 1 Stück Zugangsloch vom EVAP an mit Kapazitätsskala kann die Füllflasche... -
Page 49: Wartungsservice
Wartungsservice Die autool Produkte, die Sie besitzen, bestehen aus langlebigen Materialien und halten sich an den Produktionsprozess der Exzellenz. Jedes Produkt hat 35-Prozesse und 12-Qualitätskon- trollen durchlaufen, bevor es die Fabrik verlässt, um sicherzustel- len, dass jedes Produkt ausgezeichnete Qualität und Leistung hat. -
Page 50: Garantie
● Schäden, die durch Verwendung und Wartung verursacht werden, die nicht den Anforderungen des Produkthandbuchs entsprechen. Bei AUTOOL sind wir stolz auf unser exquisites Design und exzellenten Service. Gerne stellen wir Ihnen weitere Unterstützu- ng oder Dienstleistungen zur Verfügung. Haftung-... -
Page 51: Rückgabe- Und Umtauschservice
Sollten Sie Schwierigkeiten oder Hindernisse bei der Rück- sendung oder dem Umtausch von Waren haben, wenden Sie sich bitte an das AUTOOL- Kundendienstzentrum. Bei Rück- sendung oder Umtausch von Waren über das Kundendienstz- entrum empfehlen wir Ihnen, dies auf folgende Weise zu tun. -
Page 52: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG Wir als Hersteller erklären, dass das bezeichnete Produkt: Beschreibung: Rauchleckdetektor (Modell SDT205S) Entspricht den Anforderungen der: EMV-Richtlinie 2014/30/EU LVD-Richtlinie 2014/35/EU RoHS-Richtlinie 2011/65/EU + 2015/863 + 2017/2102 Angewandte Normen: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019/A2: 2024, EN 61000-3-3:2013/A2:2021/AC:2022-01... - Page 53 ОГЛАВЛЕНИЕ Информация о копирайте ................51 Авторское право .................... Товарный знак....................Предостережения ..................... 52 Предупреждение ................... 52 Описание продукта ..................53 Введение ......................53 Принцип работы .................... 53 Функции ......................53 Технический параметр .................. 54 Структура продукции ..................55 Cтруктура ....................... 55 Инструкция...
-
Page 54: Информация О Копирайте
ИНФОРМАЦИЯ О КОПИРАЙТЕ ● Авторское Все права защищены AUTOOL TECH. CO., LTD. Никакая часть право настоящей публикации не может быть воспроизведена, сохранена в системе поиска информации или передана в любой форме или любым способом, электронным, механическим, копировальным, записывающим или иным, без предварительного письменного... -
Page 55: Предостережения
доменные имена, логотипы или наименования компаний AUTOOL или любой третьей стороны без разрешения владельца соответствующего товарного знака, служебного знака, доменного имени, логотипа или наименования компании. Вы можете связаться с AUTOOL, посетив AUTOOL на https://www.autooltech.com, или написав по адресу aftersale@autooltech.com, чтобы запросить письменное разрешение на... -
Page 56: Описание Продукта
визуализированный расходомер эффективно контролирует поток выхода дыма, а визуализированный манометр точно показывает, есть ли утечка в трубопроводе. AUTOOL SDT205S подходит для всех труб у легковых автомашин, мотоциклов, снегоходов, внедорожников, пляжных велосипедов, легких грузовиков и скоростных катеров. Данный детектор утечки дыма можно использовать в... -
Page 57: Технический Параметр
Манометр есть Лампа аварийной сигнализации есть есть Расходомер Ручка регулировки воздушного потка есть Клапан отвода масла есть Указатель уровня жидкости нет Контрольный переключатель воздуха есть Контрольный переключатель дыма есть Регулируемое давление нет Интеллигентный цифровой дисплей (TFT) нет Технический Источник питания DC 12 V параметр... -
Page 58: Структура Продукции
Структура продукции Cтруктура отверстие для включатель воздушного режима заливки масла включатель манометр дымового режима контрольный расходомер дыма переключатель дыма индикатор индикатор защиты электропитания клапан отвода масла выход дыма розетка питания... -
Page 59: Инструкция По Эксплуатации
Внимание Если испытательное масло переполнено, слейте немного масла через отверстие для слива масла (I). ● После выполнения вышеуказанных двух шагов начните использовать SDT205S. Подробны ● Подсоедините дымовой шланг к выходу дыма (J), а е операции кабель питания к разъему питания (K). -
Page 60: Руководство По Проверке Автомобильных Труб
Нажмите переключатель режима дыма (C) еще раз, чтобы ● остановить подачу дыма. ● Если устройство долго не используется, рекомендуется слить оставшееся масло для дыма и сохранить его. Руководст ● Выключите зажигание двигателя. во по Внимание проверке автомобил Все испытания на утечку системы автомобильных труб ьных... -
Page 61: Описание Манометра Детектора Утечки Дыма
коллектора. Внимание когда внутренняя температура достигает 75°C, индикатор защиты (H) гореет, прибор включит самозащиту и автоматически остановится. ● Манометр для детектора утечки дыма имеет две основные Описание роли, одна из них предназначена для самодиагностики манометра продукции, блокируя выход дыма, чтобы наблюдать за детектора... -
Page 62: Масло Для Теста
● По окончании испытания поверните клапан сброса давления (W) против часовой стрелки и извлеките адаптер впуска воздуха автомобиля изнутри испытательного отверстия, очистите и уберите на хранение. Внимание Адаптер воздушной подушки не должен контактировать с агрессивными маслами. клапан сброса давления ручной насос дымовой... -
Page 63: Список Деталей
Список деталей количес Аксессуары имя Примечание тво для подключения Питательный автомобильного 1 шт провод аккумулятора Газоспускательная для соединения с 1 шт труба адаптером устанавливается в Конусообразный 1 шт испытываемую трубу адаптер Гаечный ключ для для сборки и разбора 1 шт сердечника... -
Page 64: Техническое Обслуживание
стандартам качества: каждая продукция проходит 35 процессов и 12 проверок качества, чтобы гарантировать превосходное качество и производительность каждого продукта. Поэтому стоит регулярно ухаживать за продукцей AUTOOL, чтобы они работали стабильно в течение длительного времени. Обслужива Уход и обслуживание: Для поддержания характеристики... -
Page 65: Обслуживание
● Повреждения, вызванные несоблюдением правил использования и обслуживания продукции в соответствии инструкциями. В AUTOOL мы гордимся превосходным дизайном и отличным обслуживанием. Мы будем рады оказать вам дальнейшую поддержку или обслуживание. Отказ от Вся информация, иллюстрации и технические характеристики, ответстве содержащиеся... -
Page 66: Служба Возврата И Обмена
AUTOOL проверит возвращаемые товары, чтобы убедиться, что они находятся в хорошем состоянии и соответствуют условиям, подробные условия см. в Глобальных условиях продажи AUTOOL. Товары, которые не прошли проверку, будут возвращены вам, и вы не получите возмещение за товар. ● Вы можете обменять товар через Центр обслуживания... - Page 67 TABLE DES MATIÈRES Informations sur les droits d'auteur ..............65 Droits d'auteur....................Marque déposée ..................... Mises en garde ....................66 Avertissement ....................66 Description du produit ..................67 Introduction ..................... 67 Théorie de fonctionnement ................67 Fonctionnalités ....................67 Paramètres techniques ................... 68 Structure du produit...................
-
Page 68: Informations Sur Les Droits D'auteur
Vous ne pouvez pas utiliser de marque de commerce, de marque de service, de nom de domaine, de logo ou de nom de société d'AUTOOL ou d'un tiers sans permission du propriétaire de la marque, de la marque de service, du nom de domaine, du logo ou du nom de société... -
Page 69: Mises En Garde
MISES EN GARDE Avertissement Avant d'utiliser l'instrument, veuillez lire attentivement ce manuel pour un bon fonctionnement. Si vous n'êtes pas un technicien, veuillez ne pas changer, démonter ou réparer le produit ; sinon toutes les pertes seront supportées par l'utilisateur. Ce produit fonctionne à... -
Page 70: Description Du Produit
L’AUTOOL SDT205S est un détecteur de fuites de fumée automo- bile spécialement conçu pour les techniciens en réparation automobile. Le SDT205S dispose de deux modes de test : le mode air et le mode fumée. Le mode air permet aux techniciens de déterminer s’il y a une fuite grâce au manomètre sans activer... -
Page 71: Paramètres Techniques
Manomètre Indicateur de défaut Débitmètre Bouton de réglage du débit Vanne de vidange d’huile Indicateur du niveau de l’huile de test restante aucun Interrupteur de commande d'air Interrupteur de contrôle de la fumée Pression réglable aucun Affichage numérique intelligent (TFT) aucun Paramètres Alimentation... -
Page 72: Structure Du Produit
Structure du produit structure Port pour le remplissage Interrupteur mode air Interrupteur mode fumée Manomètre Vanne de contrôle du Débitmètre de fumée débit de fumée Indicateur d'alimentation Indicateur de protection électrique Vanne de vidange d’huile Sortie de fumée Prise d'alimentation électrique... -
Page 73: Instruction D'opérations
Si l’huile de test est trop remplie, veuillez décharger une partie de l'e-liquide par l'orifice de décharge d'huile (I). Après avoir terminé les deux premières étapes, vous pouvez ● commencer à utiliser le SDT205S. Fonctionne ● Connectez le tuyau de fumée à la sortie de fumée (J) et le ment câble d’alimentation à... -
Page 74: Mode D'emploi Pour La Détection Des Fuites Dans Les Tuyaux De L'automobile
Si le produit n’est pas utilisé pendant une longue période, il est ● recommandé de vider l’huile de fumée restante pour la conserver. Mode d’em- ● Éteignez l’interrupteur d'allumage du moteur. ploi pour la Remarque détection des fuites dans Toutes les détections de fuites dans le système des tuyaux de les tuyaux de l’automobile doivent être effectuées avec le moteur éteint. -
Page 75: Instructions Relatives Au Manomètre Du Détecteur De Fuite De Fumée
l'indicateur de protection (H) s'allume et le produit cesse de fonctionner à ce moment. ● Le manomètre du détecteur de fuite de fumée a deux fonctions Instructions relatives au principales, premièrement, il est pour l'auto-test de l’appareil, pour constater l'état de fonctionnement de l’appareil en manomètre du détecteur bloquant la sortie de fumée et en observant le changement de... -
Page 76: À Propos De L'huile De Test
fluides corrosifs. Soupape de surpression Pompe à main Tuyau pour la fumée Vessie gonflable ● À propos Ce produit doit utiliser une huile de test spéciale. Si vous ne la trouvez pas dans votre magasin près de chez vous, veuillez de l'huile utiliser de la «... -
Page 77: Liste Des Pièces
Liste des pièces Accessoires Quantité Remarque Cordon connectée à la batterie de 1 pièce d'alimentation la voiture Tuyau de sortie de connexion avec l’adaptateur 1 pièce fumée Adaptateur conique 1 pièce installée sur le tuyau examiné démontage et assemblage 1 pièce Clé... -
Page 78: Service De Maintenance
Service de maintenance Les produits AUTOOL que vous possédez sont fabriqués à partir de matériaux durables. Chaque produit quitte l'usine après 35 processus de la production et 12 inspections de qualité, afin de garantir que chaque produit a une excellente qualité et une performance perfectionnée. -
Page 79: Garantie
Garantie Votre appareil AUTOOL a une période de garantie de 3 ans à compter de la date de réception. Les accessoires qu'il contient ont d'une période de garantie de 1 an à compter de la date de réception par le client. -
Page 80: Service De Retour Et D'échange
état et correspondent aux conditions de retour. S’il vous plait, référez-vous aux « Conditions générales de vente AUTOOL » pour plus de détails sur les conditions applicables. Tout article qui échoue à l'inspection vous sera retourné et vous ne recevrez pas de remboursement pour l'article dans ce cas.
