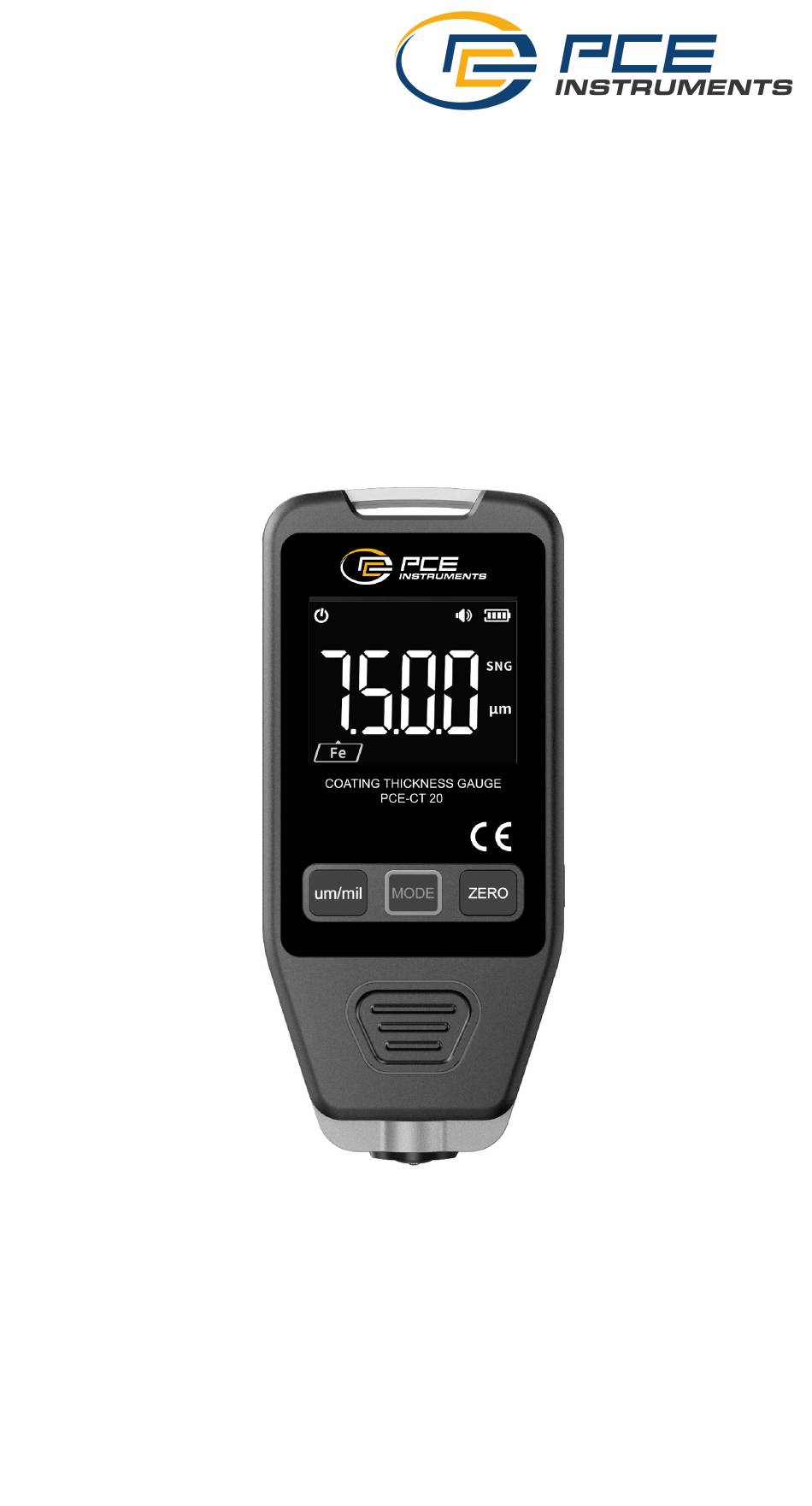

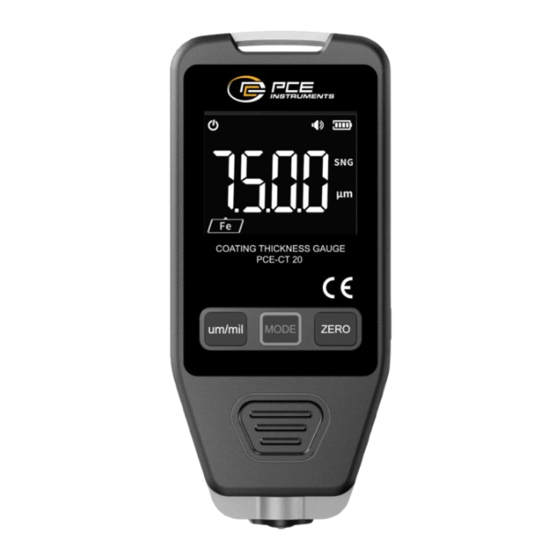

- Page 1 PCE-CT 20 COATING THICKNESS GAUGE USER MANUAL...
- Page 2 目 录...
- Page 3 CATALOG...
- Page 4 ВВЕДЕНИЕ...
- Page 5 ÍNDICE...
- Page 6 用户须知 ●本手册详细介绍了产品的使用方法和注意事项， 请仔 细阅读本手册按说明规范使用本产品， 以便发挥产品的 最佳性能。 ●不要在易燃、 易爆的环境中使用仪器。 ●仪器更换的废旧电池和报废的仪器不可与生活垃圾一 同处理， 请按国家或者当地的相关法律规定处理。 ●仪器出现任何的质量问题， 或对使用仪器有任何疑问 时， 请及时联系当地经销商或厂家， 我们将第一时间为您 解决。 一、 产品概述 本产品为涂层测厚仪， 用于测量金属表面电镀层或涂层 的厚度， 具有可测量钢/铁等磁性材料表面的非磁性涂镀 层厚度 （油漆等） ， 也可测量铝等非磁性材料表面的镀层 厚度 （油漆等） 。 内置精密探头， 锂电池充电。 通过电磁感 应和涡流效应自动检测基材属性并探测涂镀层厚度。 本仪器可以无损测量涂镀层厚度， 速度快、 精度高。 广泛 应用于制造业、 化工业、 汽车类等检测领域。 二、...
- Page 7 三、 按键说明 显示区域 复位孔 开关按键 TYPE-C 按键区域 充电口 （5V/1A） 测量高精度探头...
- Page 8 四、 界面介绍 自动开关机提示※ 提示音开关 电量指示 零点校准 最大模式测量 测量模式※ 涂镀层厚度单位 测量涂镀层的数值 测量基层的材质类型※ ※自动开关机提示： 显示代表开启自动开关机， 无操作5分钟自动关机。 ※测量模式： ·点测 （单点测量模式） ·连测 （连续快速的单点测量） ※测量基层的材质类型： ·铁基 （钢/铁等磁性基材） ·铝基 （铝/铜等非磁性基材） ·铁锌基 （镀锌的钢/铁基材）...
- Page 9 五、 操作逻辑 按键 短按 长按 单位切换 提示音开关 点测/连测 最大模式测量 零点校准 清除零点校准 关机 开机/自动关机 六、 技术参数 类型 铁基 （磁性材料） 测量范围 0-1400um 精度 ±3%+2um 分辨率 0.1um 校准 零点校准、 多点校准 单位 um、 mil 最小凸面曲率半径 最小凹面曲率半径 25mm 最小测量面积直径 20mm 工作环境 无强磁场 温度： -10℃-50℃ 湿度： 20%-90%RH 供电...
- Page 10 七、 功能说明 测量模式 点测 （单点测量模式） ： 短按MODE按键切换点测 （单点测量 模式） ， 探头垂直接触并轻压试件， 机器自动检测被测试件 属性及涂层厚度， 显示在屏幕上， 下次测量需要将设备拿 起超过被测试件5CM距离， 方可再次单次测量。 连测 （快速连续测量模式） ： 短按MODE按键切换连测 （连续 测量模式） ， 探头垂直接触并轻压试件， 机器自动快速检测 被测试件属性及涂层厚度并实时更新显示在屏幕上。 最大值测量 长按MODE按键， 此时屏幕上会显示 “MAX” ,当前测量模式 只会更新并显示被测试件最大涂层厚度值， 不超过显示的 最大值不更新测量显示 单位转换 内置两种单位： um(微米)和mil （密耳） 。 短按...
- Page 11 八、 生产信息 产品名称： 涂层测厚仪 品牌/型号： CTG-10 服务电话： 0755-28020752 生产商： 深圳市菲尼瑞斯科技有限公司 网址： www.fnirsi.cn 地址： 广东省深圳市龙华区大浪街道伟达工业园C栋 西边8楼 执行标准： GB/T 37361-2019...
-
Page 12: Notice To Users
Notice to users ●This manual provides a detailed introductions to the product. Please read this manual carefully ensure obtain the best state of the product. ●Do not use the instrument in flammable and explosive environments. ●Waste batteries and instruments cannot be disposed of together with household waste. -
Page 13: Buttons Introduction
2.Notice Please note the following interference factors that affect accuracy: ·The curvature of the substrate to be tested is too steep. ·The area of the substrate to be tested is too small. ·The surface of the substrate to be tested is rough. ·There is a strong magnetic field nearby. -
Page 14: Panel Introduction
4.Panel Introduction Automatic Sound Battery switch prompt※ switch Indicator Zero calibration Maximum mode measurement Measure mode※ Coating thickness unit Measure the value of the coating Measure the material type of the Substrate ※ ※Automatic switch prompt: The display represents turning on and off the equipment automatically, with no operation for 5 minutes. -
Page 15: Technical Parameters
5.Operating instructions Button Short press Long press Unit switch Sound switch Maximum Spot testing/ continuous testing mode measurement Clear zero Zero calibration calibration ON/ Automatic shutdown 6.Technical Parameters Types Iron based (magnetic material) Measuring range 0-1400um Accuracy ±3%+2um Resolution ratio 0.1um Zero point calibration, Calibration... -
Page 16: Functions Introduction
7.Functions Introduction Measurement mode Point measurement (single point measurement mode): Short press the MODE button to switch to point measurement (single point measurement mode), the probe vertically contacts and lightly presses the test piece, the equipment automatically detects the properties and coating thickness of the tested piece, which is displayed on the screen. - Page 17 8.Contact Us Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mula, 8 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) España Deutschland France Tel. : +34 967 543 548 Tel.: +49 (0) 2903 976 99 0...
- Page 18 Введение ●Пожалуйста, прочитайте внимательно руководство пользователя перед использованием продукта. Данное руководство содержит подробное описание по всем функциям прибора. ●Не используйте прибор в условиях высокой температуры, влажности, в присутствии взрывоопасных газов. ●Отработанные элементы питания нельзя выбрасывать вместе с бытовыми отходами. Пожалуйста, сдайте их в ближайший...
- Page 19 2.Рекомендации по измерению Пожалуйста, обратите внимание на следующие факторы, которые могут повлиять на точность измерений: ·Кривизна испытуемой поверхности слишком велика. ·Площадь тестируемой поверхности слишком мала. ·Поверхность имеет большую шероховатость. ·Поблизости находится сильное магнитное поле. ·Температура/влажность окружающей среды были значительно изменены. ·Разряжен...
- Page 20 4.Описание элементов экрана Индикатор Индикатор автоматического Индикатор уровня выключения※ звука заряда батареи Индикатор калибровки нуля Индикатор режима максимальных значений Индикатор режима измерений※ Индикатор единиц измерения Результаты измерений Тип материала под покрытием※ ※Индикатор автоматического выключения: При бездействии прибора более 5 минут, произойдет автоматическое...
- Page 21 5.Функциональное назначение клавиш Короткое Длительное Клавиша нажатие нажатие Переключение Переключатель единиц измерения сигнала Режим Однократное измерение/ максимальных Непрерывное измерение значений Сброс Калибровка нуля калибровки нуля Вкл/ Автоматическое Выкл выключение 6.Технические характеристики Тип На основе железа материала Диапазон измерений 0-1400um (микрон) Аккуратность...
- Page 22 7.Описание режимов работы Режимы измерений Точечное измерение (измерение по одной точке): Короткое нажатие кнопки MODE переключает в режим точечного измерения (режим одноточечного измерения), в этом режиме работы необходимо приложить зонд вертикально к исследуемому материалу и слегка надавить на тестируемый образец, прибор...
- Page 23 кнопки "ZERO" производит сброс калибровки. 8.Свяжитесь с нами Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mula, 8 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) España Deutschland France Tel.
- Page 24 Aviso aos utilizadores ●Este manual fornece uma introdução detalhada ao produto. Por favor, leia este manual cuidadosamente para garantir o melhor desempenho do produto. ●Não utilize o instrumento em ambientes inflamáveis e explosivos. ●Baterias usadas e instrumentos não devem ser descartados juntamente com o lixo doméstico.
- Page 25 2.Aviso Por favor, observe os seguintes fatores de interferência que afetam a precisão: ·A curvatura do substrato a ser testado é muito acentuada. ·A área do substrato a ser testado é muito pequena. ·A superfície do substrato a ser testado é áspera. ·Há...
- Page 26 4.Introdução do Painel Indicação de comutação Interruptor Indicador automática※ de som de Bateria Calibração zero Modo de medição máxima Modo de medição※ Valor de medição do revestimento Medir o valor do revestimento Medir o tipo de material do substrato ※ ※...
-
Page 27: Parâmetros Técnicos
5.Instruções de Funcionamento Botão Premir curto Premir longo Mudança Alternar som de unidade Medição no Teste pontual/ teste contínuo modo máximo Limpar Calibração zero calibração zero ON/ Desligar automático 6.Parâmetros Técnicos Tipos Baseados em ferro (material magnético) Faixa de medição 0-1400um Precisão ±3%+2um... - Page 28 7.Introdução das Funções Modo de medição Medição de ponto (modo de medição de ponto único): Pressione brevemente o botão MODE para alternar para a medição de ponto (modo de medição de ponto único), a sonda entra em contato vertical e pressiona levemente a peça de teste, o equipamento detecta automaticamente as propriedades e a espessura do revestimento da peça testada, que é...
- Page 29 Para apagar a calibração de zero, pressione "ZERO" por um longo período. 8.Contate-nos Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 26 23, rue de Strasbourg Calle Mula, 8 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) España...
