Bedienungsanleitung
User Manual
PCE-CT 80 Schichtdickenmessgerät | Coating Thickness Gauge
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 4 August 2020
V3.0
© PCE Instruments
Advertisement
Table of Contents
Related Manuals for PCE Instruments PCE-CT 80
Summary of Contents for PCE Instruments PCE-CT 80
- Page 1 Bedienungsanleitung User Manual PCE-CT 80 Schichtdickenmessgerät | Coating Thickness Gauge User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 4 August 2020 V3.0...
-
Page 2: Table Of Contents
Anschlüsse ........................4 Display ..........................5 Funktionstasten ........................ 5 Vorbereitung ..................6 Stromversorgung ......................6 Inbetriebnahme ........................ 6 Optionen .......................... 6 Betrieb ....................7 Kalibrieren ........................8 Messen ..........................9 Weitere Messfunktionen ....................10 Kontakt ....................13 Entsorgung ..................13 © PCE Instruments... - Page 3 System description ................17 Device ..........................17 Interfaces ........................17 Display ..........................18 Function keys ........................18 Getting started ..................19 Power supply ........................19 Preparation ........................19 Options ...........................19 Operation ..................... 20 Calibration ........................21 Measurement ........................22 Further functions ......................23 Warranty ....................26 Disposal ....................26 © PCE Instruments...
-
Page 4: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Page 5: Spezifikationen
Spezifikationen Technische Spezifikationen Spezifikationen des Messgeräts PCE-CT 80 Spezifikation Erläuterung Messbereich Sensorabhängig, s. Sensortabelle Genauigkeit Sensorabhängig, s. Sensortabelle Auflösung 0,1 µm (<100 µm) 1 µm (>100 µm) Messbare nicht magnetische Schichten auf FE (Stahl, Eisen) Werkstoffe nicht elektrisch leitende Schichten auf NFE (Aluminium, Kupfer) Min. -
Page 6: Lieferumfang
±(2 % v. Mw. + 1 µm) NFe: 0 … 3000 * Fe und NFe: für ferromagnetische und nicht ferromagnetische Untergründe Lieferumfang 1 x Schichtdickenmessgerät PCE-CT 80 1 x Sensor FN1.5 3 x AAA Batterien 1 x Transportkoffer 1 x Satz Standardfolien... -
Page 7: Systembeschreibung

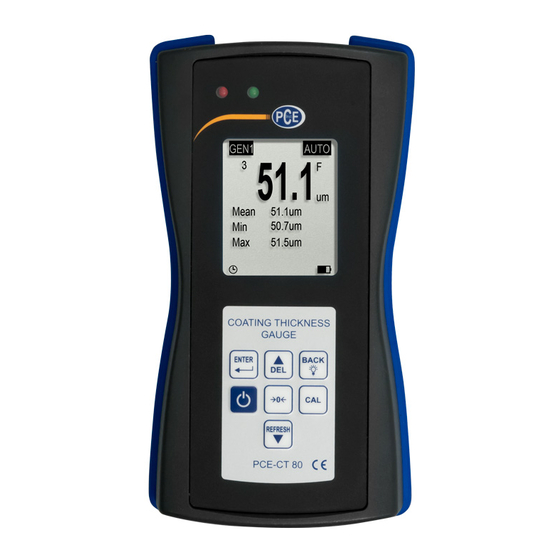

Systembeschreibung Messgerät 1. LC Display 4. Folientastatur 2. LED rot 5. Sensor 3. LED grün Anschlüsse 1. Sensorbuchse 2. Micro-USB 2.0 Anschluss © PCE Instruments... -
Page 8: Display
Nullpunktkali- brierung Beim Gerätestart gedrückt halten, um das Messgerät auf Werkseinstellungen zurückzusetzen Enter Menü öffnen Sichern, Auswählen, Bestätigen Hintergrundbeleuchtung Zurück Abbrechen, Zurück, Beenden ein/aus Löschen von Messwerten Nach oben, Wert erhöhen Bildschirm aktualisieren Nach unten, Wert verringern © PCE Instruments... -
Page 9: Vorbereitung
Das Untergrundmaterial wird automatisch erkannt. Es kann nur auf magnetischen Materialien gemessen werden. N-FE: Es kann nur auf nicht-magnetischen Materialien gemessen werden. Wenn ein magnetisches Material erkannt wird, zeigt das Gerät ein „F“ an, bei nicht magnetischen Materialien ein „N“. © PCE Instruments... -
Page 10: Betrieb
Nicht auf zu weichen oder zu dünnen Messobjekten messen Klebstoff Sensor und Messoberfläche reinigen Starke Magnetfelder Starke Magnetfelder vermeiden Temperatur und Bei den gleichen Umgebungs- Luftfeuchtigkeit bedingungen neu kalibrieren Messvorgänge Kapitel 5.1.3 Niedriger Batteriestatus Batterie wechseln Sensorverschleiß PCE Instruments kontaktieren © PCE Instruments... -
Page 11: Kalibrieren
Der Messwert wird angezeigt. Stellen Sie mit den Messwert auf die tatsächliche Foliendicke ein (blinkender Wert) und bestätigen Sie mit . Der Kalibrierpunkt wird danach im Dialogfeld angezeigt (nicht blinkender Wert). Mit kann der Vorgang abgebrochen werden. © PCE Instruments... -
Page 12: Messen
Führen Sie vor der Messung eine Nullpunktkalibrierung und eine Mehrpunktkalibrierung durch (Kapitel 5.1). Setzen Sie den Sensor senkrecht auf die zu messende Fläche. Warten Sie, bis das Gerät einen Piepton ausgibt und heben Sie den Sensor wieder hoch. © PCE Instruments... -
Page 13: Weitere Messfunktionen
„Werte löschen“ und bestätigen Sie mit . Sie sehen nun anhand der links oben stehenden Zahl (3/4) den aktuell ausgewählten Messwert der Speichergruppe. Mit wählen Sie den gewünschten Messwert aus und können diesen durch Drücken von löschen. © PCE Instruments... - Page 14 , um die Grenzwerte der Speichergruppe zu löschen oder brechen Sie den Vorgang mit Um die Grenzwerte der anderen Speichergruppen einzugeben oder zu löschen, müssen Sie, wie in Kapitel 4.3 beschrieben, die Speichergruppe wechseln und erneut die oben beschriebenen Schritte befolgen. © PCE Instruments...
- Page 15 -Taste gedrückt und schalten Sie mit das Gerät ein. Wenn das Dialogfeld zum Zurücksetzen angezeigt wird, lassen Sie die -Taste los. Um das Gerät zurückzusetzen, bestätigen Sie mit oder brechen Sie den Vorgang ab. Das Gerät startet automatisch neu. © PCE Instruments...
-
Page 16: Kontakt
Umsetzung ElektroG (Rücknahme Entsorgung Elektro- Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... -
Page 17: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Page 18: Specifications
Specifications Technical specifications Specifications of the meter PCE-CT 80 Specification Description Measurement range Depending on sensor (see sensor chart) Accuracy Depending on sensor (see sensor chart) Resolution 0.1 µm (<100 µm) 1 µm (>100 µm) Measurable materials Non-magnetic layers on Fe (steel, iron) Non-electrically conductive layers on NFe (aluminum, copper) Min. -
Page 19: Delivery Contents
±(2 % of rdg. + 1 µm) NFe: 0 … 3000 * Fe and NFe: for ferromagnetic and non-ferromagnetic substrates Delivery contents 1 x coating thickness gauge PCE-CT 80 1 x probe FN1.5 3 x AAA batteries 1 x carrying case... -
Page 20: System Description
System description Device 1. LC display 4. Membrane keypad 2. LED red 5. Probe 3. LED green Interfaces 1. Probe socket 2. Micro USB 2.0 connector © PCE Instruments... -
Page 21: Display
Zero point calibration Press and hold during device start-up to reset meter to factory settings Enter Open menu Save, select, confirm Back Backlight on/off Cancel, back, close Delete readings Up, increase value Down Refresh screen Down, decrease value © PCE Instruments... -
Page 22: Getting Started
You can measure on magnetic materials only. N-FE: You can measure on non-magnetic materials only. When the meter recognises a magnetic material, it displays an “F“. If the material is non-magnetic, it displays an ”N“. Unit settings µm, mils, Selection of measuring unit © PCE Instruments... -
Page 23: Operation
Clean probe and measuring surface Strong magnetic fields Avoid strong magnetic fields Temperature and air Re-calibrate under the same humidity environmental conditions Measuring processes Chapter Fehler! Verweisquelle k onnte nicht gefunden werden. Low battery Replace battery Probe wear Contact PCE Instruments © PCE Instruments... -
Page 24: Calibration
. The calibration point will then be displayed in the dialogue box (non-flashing value). You can cancel the procedure with Repeat these steps if you wish to get all four calibration points. Use a different standard foil for each calibration point. Press to exit the multi-point calibration. © PCE Instruments... -
Page 25: Measurement
4.3. Make a zero-point calibration and a multi-point calibration before the measurement (chapter 5.1). Place the probe vertically on the surface to be measured. Lift the probe when you hear the beep sound. © PCE Instruments... -
Page 26: Further Functions
. In the upper left part of the display, you will now see what value of a memory group has been selected (1/4). Select the desired reading with . You can delete that reading by pressing © PCE Instruments... - Page 27 To enter or delete the limit values of other memory groups, change the group as described in chapter 4.3 and follow the steps described above again. © PCE Instruments...
- Page 28 Press and hold while turning on the meter with Release the key when the dialogue box for the system reset is displayed. To reset the meter, confirm with or cancel the procedure with . The meter will restart automatically. © PCE Instruments...
-
Page 29: Warranty
For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Page 30 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
- Page 31 © PCE Instruments...
- Page 32 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
