Branchement du système

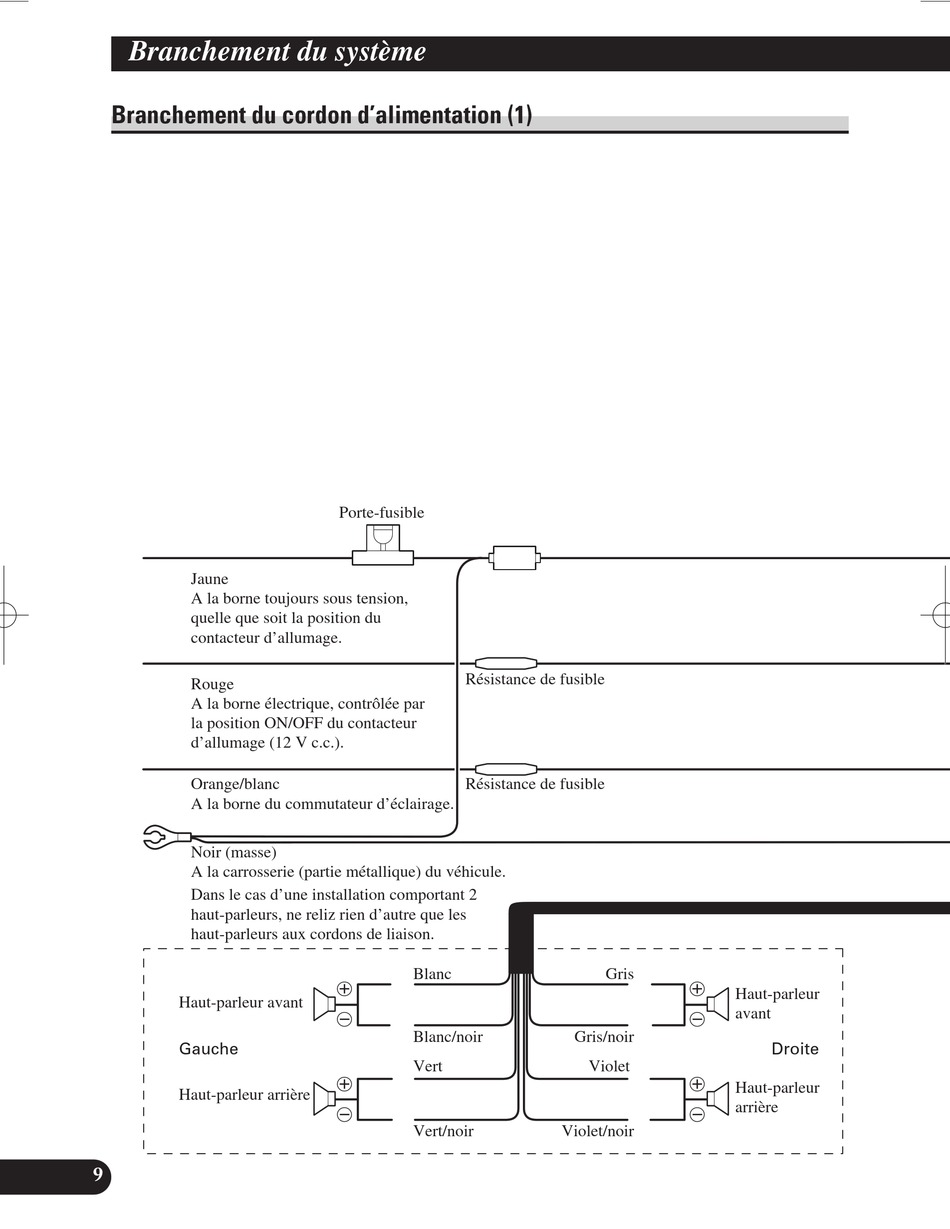

Branchement du cordon d'alimentation (1)

Jaune
A la borne toujours sous tension,
quelle que soit la position du
contacteur d'allumage.
Rouge
A la borne électrique, contrôlée par
la position ON/OFF du contacteur
d'allumage (12 V c.c.).
Orange/blanc
A la borne du commutateur d'éclairage.
Noir (masse)
A la carrosserie (partie métallique) du véhicule.
Dans le cas d'une installation comportant 2
haut-parleurs, ne reliz rien d'autre que les
haut-parleurs aux cordons de liaison.
Haut-parleur avant
Gauche
Haut-parleur arrière
9
Porte-fusible
Résistance de fusible
Résistance de fusible
Blanc
+
≠
Blanc/noir
Vert
+
≠
Vert/noir
Gris
+
≠
Gris/noir
Violet
+
≠
Violet/noir
Haut-parleur
avant
Droite
Haut-parleur
arrière
