Takstar M-2R Series User Manual

Dual-channel wireless microphone system
Hide thumbs

Advertisement

Table of Contents

系列 无线一拖二麦克风
M-2R

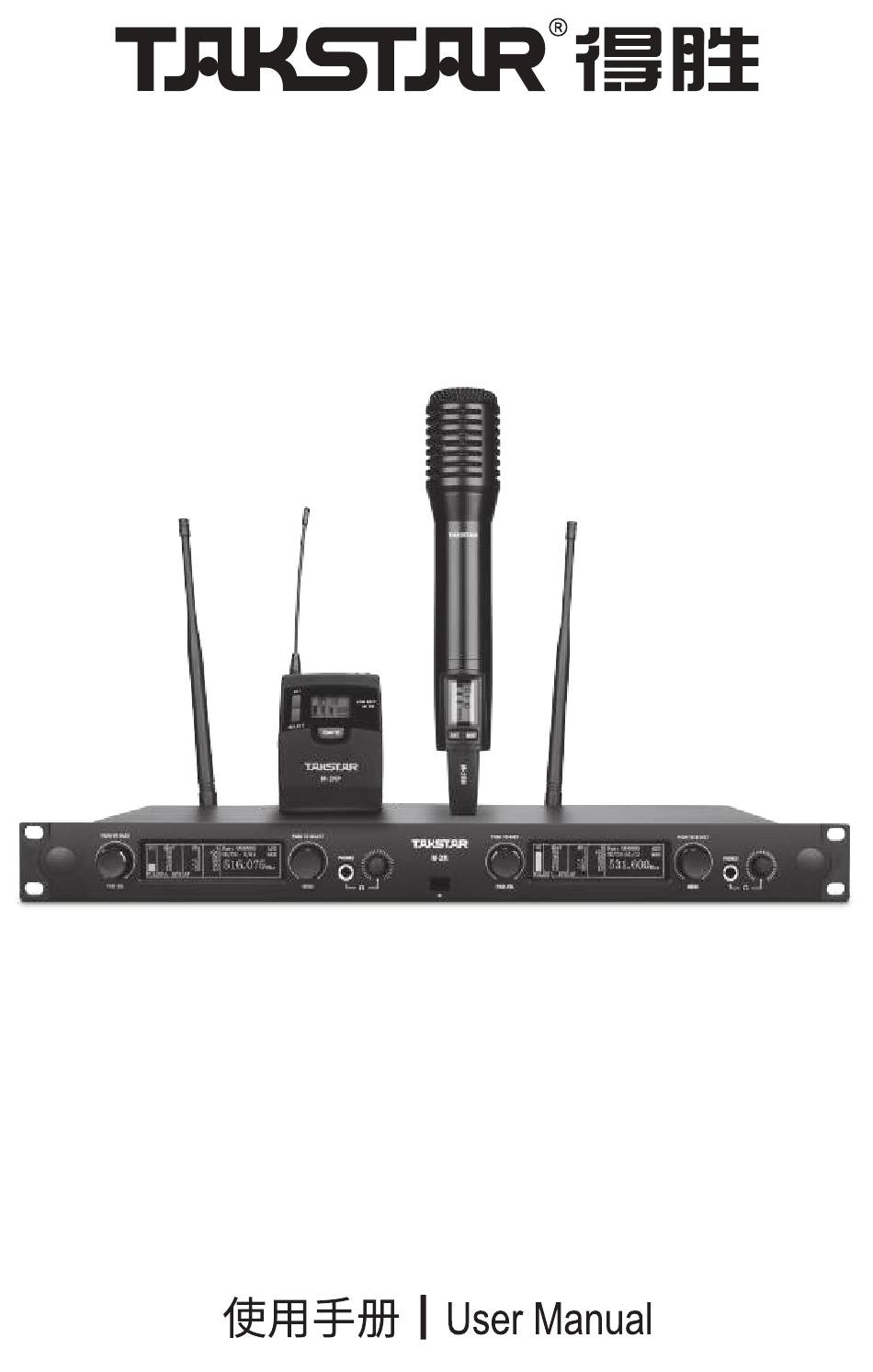

M-2R Series Dual-Channel Wireless Microphone System

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M-2R Series and is the answer not in the manual?

Questions and answers

Related Manuals for Takstar M-2R Series

Summary of Contents for Takstar M-2R Series

  • Page 1 系列 无线一拖二麦克风 M-2R M-2R Series Dual-Channel Wireless Microphone System...
  • Page 2 系列 无线一拖二麦克风 M-2R 前言 感谢您选购得胜M-2R系列无线一拖二麦克风， 为了您能够更好地了解使用本产品， 建议您在使 用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议， 可通过拨打得胜官方服务热线400 6828 333 或微信扫描二维码关注得胜官方公众号与我们联系。 产品特性 • 采用真分集无线数字导频技术， 精确地控制无线信号， 高抗干扰， 提高信号质量； • 自动跟踪调频技术， 保持稳定的频率输出， 提高系统的整体性能和可靠性； • 42MHz频宽内有1280个可用频点， 每个频段32个互不干扰频道， 支持16个以上通道使用； • 系统具有225个地址码可选， 20组或User频率组设定； 10组频道设定； • 系统集成自动空闲频道选择， PC联机自动扫描和自动分配频点； • 自动扫频功能， 可快速准确地找出无干扰的空闲信道， 简化安装调试工作； • PC界面控制功能， 连接电脑进行操作和监控， 更精细更直观， 轻松掌控全局； •...
  • Page 3 系列 无线一拖二麦克风 M-2R 产品配置 M-2RH无线麦克风 接收主机 ............................ 1台 手持麦克风..........................2个 音频连接线..........................2条 电源适配器..........................1个 UHF天线 ............................ 2支 BNC转接头 ..........................2个 BNC连接线 ..........................2条 AA 1.5V电池 ..........................4节 手提箱............................1个 说明书............................1份 M-2RP无线麦克风 接收主机 ............................ 1台 腰包发射机..........................2个 领夹麦克风..........................2只 音频连接线..........................2条 电源适配器..........................
  • Page 4 系列 无线一拖二麦克风 M-2R 技术参数 接收机参数 手持发射机参数 • 频率范围： 516-558MHz • 频率范围： 516-558MHz • 最大频道数： 1280 • 频率带宽： 42MHz • 系统兼容性： 支持8台叠机使用 • 最大偏频： ±60kHz • 频率响应： 50Hz-16kHz （ ±3dB） • 增益调节范围： 0/-10/-20/-30/-40 dB • 频率带宽： 42MHz • 射频功率： 10mW/30mW/50mW • 总谐波失真： ＜0.5% •...
  • Page 5 系列 无线一拖二麦克风 M-2R 功能示意 M-2R接收机前面板 M-2R 518.500 518.500 ① ② ③ ④ ⑤ ⑥ ① ② ③ ④ ⑤ ① 电源开关/音量调节/快速对频/退回主菜单 -长按2秒， 开机或关机。 -开机状态下， 左右旋转可调节音量增益大小。 -开机状态下， 点按可快速对频。 -开机状态下， 进入用户设置界面， 点按可退回主菜单。 ② OLED显示屏 ③ 系统菜单键 ④ 监听耳机输出接口 ⑤ 监听耳机输出音量调节旋钮 ⑥ IR红外对频窗口 M-2R接收机背面板...
  • Page 6 系列 无线一拖二麦克风 M-2R 接收机显示屏功能 518.500 显示 功能 音量大小指示 A 路射频信号强度 B 路射频信号强度 音频电平指示值 BATT 发射机电池显示量 Name 使用者名称 地址码 频率组号 频率组下的通道 ANTA A 路射频信号指示灯 ANTB B 路射频信号指示灯 面板操作锁定 发射机静音指示...
  • Page 7 系列 无线一拖二麦克风 M-2R M-2RH手持发射机 ① ① 网头 ② 电池仓 ③ LCD液晶显示屏 ④ 菜单选择键 ② ⑤ 系统设定键 ⑥ 电源/静音开关 ⑦ ⑦ IR红外对频窗口 ③ ⑤ ④ ⑥ 更换电池： 两节碱性电池的预期使用时间约为8小时。 当接收机或发射机显示屏电量指示符号持续闪动时， 请在15 分钟内更换电池。...
  • Page 8 系列 无线一拖二麦克风 M-2R M-2RP腰包发射机 ① ② ① 三插针话筒输入插座 ⑤ ② 天线 ③ ⑥ ④ ③ SET系统设定键 ⑦ ④ 菜单选择键 ⑧ ⑤ LCD液晶显示屏 ⑨ ⑥ 电源低压指示灯 ⑦ 电源/静音开关 ⑧ IR红外对频窗口 ⑨ 电池仓 更换电池： 两节碱性电池的预期使用时间约为8小时。 当接收机或发射机显示屏电量指示符号持续闪动时， 请在15 分钟内更换电池。 注： 此时电源低压指示灯也会点亮。 腰包发射机的佩戴： 将发射机夹扣在皮带上①， 也可将吉他带穿过发 射机夹②。...
  • Page 9 系列 无线一拖二麦克风 M-2R 发射机显示屏功能 M-2RP 功能 显示 当前使用的频率组 当前使用频率组下的通道 电池电显指示 发射功率选择 音频衰减选择 地址码...
  • Page 10 系列 无线一拖二麦克风 M-2R 使用说明 一、 接收机使用说明 开/关机操作 开机： 长按POW.VOL旋钮， 屏幕显示亮起， 设备开机并进入工作状态。 关机： 长按POW.VOL旋钮， 屏幕显示 “OFF” 标志， 表示设备完成关机。 注： 每次开关机操作将被记录， 如在开机状态下断电， 下次通电时将自动开机。 基本功能设置 点按MENU旋钮， 进入系统设置功能界面， 左右旋转旋钮选择功能设定。 1. 频率组设置 选择Group项并按下MENU旋钮进入组选择 （界面如下图） ， 旋转MENU旋钮选择1-20组或User， 再按 MENU旋钮保存设置， 接收频率也随之变为该组对应的频道。 轻按选择 Channel Group Exit Advanced 选择组号 轻按确认...
  • Page 11 系列 无线一拖二麦克风 M-2R 轻按确认 User Channel Channel Group Exit 选择频道 轻按确认 Channel 784.000 3. 用户频率设定 选择User Channel项并按下MENU旋钮进入用户频率选择 （界面如下图） ， 旋转MENU旋钮选择频率后 三位数， 每次步进为25KHz， 轻按MENU确认后， 再旋转MENU键选择频率前三位数， 每次步进为1MHz， 轻按MENU确认后， 频率设定完成。 注： 系统共有1680个频率可选。 轻按选择 Channel Scan User Channel Channel Group 选择频率 轻按确认 User Channel 选择频率...
  • Page 12 系列 无线一拖二麦克风 M-2R 4. 频道扫描 选择Channel Scan项并按下MENU旋钮进入通道扫描选择 （界面如下图） ， 再次按下MENU旋钮启动扫 描， 系统将在目前所设定的频率组内搜索空闲频道并自动保存。 注： 在搜索的过程中， 如按下MENU旋钮将停止搜索。 轻按选择 Infrared Sync Channel Scan User Channel Channel 轻按确认 Channel Scan 5. 锁定设置 选择Lock项并按下MENU旋钮进入锁定设置选择 （界面如下图） ， 顺时针旋转MENU为选择锁定， 逆时针 旋转MENU为解除锁定， 再按MENU旋钮保存设置。 轻按选择 Advanced Lock Infrared Sync Channel Scan 轻按确认...
  • Page 13 系列 无线一拖二麦克风 M-2R 6. 对频操作 选择Infrared Sync项并按下MENU旋钮进入红外线数据同步选择 （界面如下图） ， 再次按下MENU旋钮 启动红外线数据发送， 将发射机红外对频窗口对准主机红外窗口 （50CM内） ， 发射机将自动同步接收机 数据， 自动对频完成。 快捷对频 主界面下轻按POW.VOL旋钮启动红处线数据发送功能， 将发射机红外对频窗口对准主机红外窗口 （ 50CM内） ， 发射机将自动同步接收机数据， 自动对频完成。 注： 红外线发送时间为25秒， 之后将自动退回主界面。 轻按选择 Lock Infrared Sync Channel Scan User Channel 轻按确认 Infrared Sync M-2R 518.500 518.500 M-2RH 对频...
  • Page 14 系列 无线一拖二麦克风 M-2R 高级菜单设置 主界面下轻按MENU旋钮进为菜单， 选择Advanced选项， 再按MENU旋钮进入高级菜单设置界面。 1. 使用者名称设置 选择Name项并按下MENU旋钮进入用户名设置界面 （如下图所示） ， 旋转MENU旋钮选取字符 （0-9和 A-Z） ， 按MENU确认所选字符， 依次选取6个字符后再按MENU键确认保存。 轻按选择 Advanced Address Name Exit Select Progran 选择字符 轻按确认 JAMS01 2. 地址码设置 选择Address项并按下MENU旋钮进入地址码设置界面 （如下图所示） ， 旋转MENU旋钮编辑地址码 （ 0-224） ， 再按MENU旋钮将设置保存。 注： 系统共有225个地址码可选， 多机使用时每个系统应选取不同的地址码。 轻按选择...
  • Page 15 系列 无线一拖二麦克风 M-2R 3. 均衡设置 选择Equalizer项并按下MENU旋钮进入均衡设置界面 （如下图所示） ， 旋转MENU旋钮选取相应模式， 再 按MENU确认保存。 系统具有4种均衡模式， 分别为平直、 低切、 高通、 低切+高通。 轻按选择 Advanced Equalizer Address Name 选择模式 轻按确认 Equalizer 4. 静噪阀值设置 选择SQL项并按下MENU旋钮进入静噪阀值设置界面 （如下图所示） ， 旋转MENU旋钮选取相应阀值， 再 按MENU确认保存。 共高、 中、 低3种阀值选择， 建议远距离使用时设置静噪门为低阀值状态； 有干扰源时可选取中或高阀值 状态， 以提高抗干扰能力， 但此时使用距离会变近。 轻按选择...
  • Page 16 系列 无线一拖二麦克风 M-2R 5. 储存设置程式 选择Store Program项并按下MENU旋钮进入储存程式设置界面 （如下图所示） ， 旋转MENU旋钮选取储 存地址码 （0-9） ， 按MENU选择确认或退出。 系统有10个地址码， 最多可储存10种设置状态。 轻按选择 Advanced Select Program Store Program Equalizer 选择储存地址码 选择是否储存（Yes/No) 轻按确认 轻按确认 Store Program 6. 选取储存程式 选择Select Program项并按下MENU旋钮进入选取储存程式界面 （如下图所示） ， 旋转MENU旋钮选取 储存程式 （0-9） ， 按MENU选择确认。 轻按选择...
  • Page 17 系列 无线一拖二麦克风 M-2R 二、 发射机使用说明 1. 开关机和静音控制 长按电源/静音开关2秒可开启或关闭发射机， 点按电源/静音开关发射机静音 （AF指示持续闪动） ， 再按 一次解除静音 （如下图所示） 。 长按2秒 轻按一下 2. 组号/频道/话筒增益/发射功率/地址码/锁定设置 长按SELECT键2秒进入设置状态， 点按SET键选择相应参数， 再按SELECT键进入下一功能选项， 设定完 成后退出主界面 （如下图所示） 。 3. 锁定和解锁 长按SELECT键2秒进入设置状态， 连按SELECT键至LOC字符闪烁， 再按SET键锁定 （此时显示 符号） ， 再按SELECT键返回主界面 （如下图所示） 。 锁定状态下长按SELECT键至LOC字符闪烁， 再按SET键即可解锁 （此时 符号消失）...
  • Page 18 系列 无线一拖二麦克风 M-2R 故障排除 问题 显示状态 解决方法 1. 确认电池上的正负极标志与发射机的端接相匹配。 发射机无法开启 2. 电池电压太低，更换电池。 1. 确认交流电源适配器的一头是否插入电源插座， 另一头是否插入接收机后板上的直流输入插孔。 接收机无法开启 2. 确认交流电源适配器是否正常，并确认供电电压 是否正常。 1. 调高接收机音量控制。 没有声音或声音微弱 接收机 RF 讯号灯点亮 2. 调高发射机上增益开关设置。 3. 检查接收机与放大器或混音器间的电缆连接。 1. 将接收机从金属物体旁边移开。 接收机 RF 讯号灯不亮， 2. 检查发射机和接收机之间是否有障碍物。 3. 将发射机移近接收机。 发射机打开时指示灯闪动 4. 检查接收机和发射机是否使用同一频率。 发射机低压指示灯点亮...
  • Page 19 8. 请不要自行拆机改装或维修， 以防止出现人身伤害， 如有问题或服务需求请联系当地售后服务网点 跟进处理。 关于图标含义解释 此符号表示， 根据WEEE指令(2012/19/EU)和国家法律， 由于这种类型的废弃物会有潜在的 有害物质， 可能对环境和人类健康产生负面影响， 所以本产品不应与您的家庭垃圾一起处置， 应将本产品应交由授权的电气和电子设备 （WEEE） 回收站回收。 同时， 您在正确处理本产品 的同时将有助于自然资源的有效利用。 如需了解更多有关您可以在何处放置废物回收设备的信息， 请联系您当地的城市办事处、 废物管理局或家庭废物处理服务部门。 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改进产品， 本说明书可能不符 合您的特定产品的技术规格。 要获取最新版说明书， 请访问得胜官网， 然后下载说明书文件。 技术规格、 设备或另售的附件在各个地区可能有所不同， 如有问题请与当地得胜销售网点确认。 如需更多支持和 深层产品信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限公司在中国和/或其他国家/ 地区的注册商标或商标。 所有其它商标均是其各自所有者的财产。...
  • Page 20 Series Dual-Channel Wireless Microphone System M-2R Preface Dear Customer, Thank you for purchasing our product. Read this manual thoroughly to use the product properly. If you have any questions or suggestions, please contact our local sales service. Features • True diversity wireless digital pilot tone for enhanced signal and interference resistance. •...

  • Page 21: Package Contents

    Series Dual-Channel Wireless Microphone System M-2R Package Contents M-2RH Wireless Microphone 1 × Receiver Unit 2 × Handheld Microphone 2 × Audio Connection Cable 1 × Power Adapter 2 × UHF Antenna 2 × BNC Adapter 2 × BNC Cable 4 ×...

  • Page 22: Specifications

    • Battery Spec: 2×1.5V AA alkaline • Operating Time: >8 hours • Operating Time: >8 hours • Product Weight: Approx. 350g (excl. batteries) • Product Weight: Approx. 90g (excl. batteries) Note: The above data are measured by Takstar laboratory which has the final interpretation right!

  • Page 23: Function Descriptions

    Series Dual-Channel Wireless Microphone System M-2R Function Descriptions M-2R Receiver Front Panel M-2R 518.500 ① ② ③ ④ ⑤ ⑥ ① ② ③ ④ ⑤ 1. Power/Volume/Sync/Back Button - Long press for 2s to power on/off. - When powered on, rotate to adjust volume gain. - When powered on, tap to quickly sync frequency.
  • Page 24 Series Dual-Channel Wireless Microphone System M-2R Receiver Display Functions 518.500 Display Function Volume level indication RF signal strength for Channel A RF signal strength for Channel B Audio level indication BATT Transmitter battery level Name User name Address code Frequency group number Channel under frequency group ANTA RF signal indicator for Channel A...
  • Page 25 Series Dual-Channel Wireless Microphone System M-2R M-2RH Handheld Transmitter ① 1. Microphone Head 2. Battery Compartment 3. LCD Display Screen 4. Menu Selection Button 5. System Setting Button ② 6. Power/Mute Switch ⑦ 7. IR Sync Window ③ ⑤ ④ ⑥...
  • Page 26 Series Dual-Channel Wireless Microphone System M-2R M-2RP Bodypack Transmitter ① ② ⑤ 1. Three-pin Mic Input Jack ③ 2. Antenna ⑥ ④ 3. SET System Setting Button ⑦ ⑧ 4. Menu Selection Button 5. LCD Display Screen ⑨ 6. Low Power Indicator 7.
  • Page 27 Series Dual-Channel Wireless Microphone System M-2R Transmitter Display Functions M-2RP Function Display Current frequency group in use. Current channel under the frequency group. Battery level indication. Transmit power selection. Audio attenuation selection. Address code display.
  • Page 28 Series Dual-Channel Wireless Microphone System M-2R Operating Instructions I. Receiver User Guide Power On/Off Operations - Power On: Long press the POW.VOL knob; the screen will light up, indicating the device is powered on and in operation. - Power Off: Long press the POW.VOL knob; the screen will display "OFF," indicating the device has shut down.
  • Page 29 Series Dual-Channel Wireless Microphone System M-2R 2. Channel Setting Select "Channel" and press the MENU knob to enter channel selection (see interface below). Rotate the MENU knob to choose the desired channel, then press the MENU knob to save the setting.
  • Page 30 Series Dual-Channel Wireless Microphone System M-2R 3. User Frequency Setting Select "User Channel" and press the MENU knob to enter user frequency selection (see interface below). Rotate the MENU knob to select the last three digits of the frequency in 25KHz steps, press MENU to confirm, then rotate the MENU knob to select the first three digits in 1MHz steps, press MENU to confirm.
  • Page 31 Series Dual-Channel Wireless Microphone System M-2R 4. Channel Scan Select "Channel Scan" and press the MENU knob to enter channel scanning (see interface below). Press the MENU knob again to start the scan. The system will search for free channels within the current frequency group and automatically save them.
  • Page 32 Series Dual-Channel Wireless Microphone System M-2R 6. Frequency Sync Operation Select "Infrared Sync" and press the MENU knob to enter infrared data sync (see interface below). Press the MENU knob again to initiate infrared data transmission. Align the transmit- ter's infrared sync window with the receiver's infrared window (within 50CM) for automatic data synchronization and frequency matching.
  • Page 33 Series Dual-Channel Wireless Microphone System M-2R Advanced Menu Settings From the main interface, lightly press the MENU knob to access the menu, select the "Advanced" option, and press the MENU knob to enter the advanced menu settings. 1. User Name Setting Select "Name"...
  • Page 34 Series Dual-Channel Wireless Microphone System M-2R 3. Equalizer Setting Select "Equalizer" and press the MENU knob to enter the equalizer setting interface (see below). Rotate the MENU knob to select the desired mode, then press MENU to confirm and save. The system features four equalizer modes: Flat, Low Cut, High Pass, and Low Cut + High Pass.
  • Page 35 Series Dual-Channel Wireless Microphone System M-2R 5. Store Settings Program Select "Store Program" and press the MENU knob to enter the store program setting interface (see below). Rotate the MENU knob to select a storage address (0-9), press MENU to confirm or exit.
  • Page 36 Series Dual-Channel Wireless Microphone System M-2R II. Transmitter User Instructions 1. Power On/Off and Mute Control Long press the power/mute switch for 2 seconds to turn the transmitter on or off. Tap the power/mute switch to mute the transmitter (AF indicator flashes continuously); tap again to unmute (see below).

  • Page 37: Troubleshooting

    Series Dual-Channel Wireless Microphone System M-2R Troubleshooting Issue Shown Status Solution 1. Ensure the battery polarity matches the Transmitter won't transmitter s terminals. power on 2. Replace the battery if the voltage is too low. 1. Confirm that one end of the AC adapter is plugged into the power outlet and the other into Receiver won't the DC input on the receiver's rear panel.

  • Page 38: Safety Instructions

    Series Dual-Channel Wireless Microphone System M-2R Safety Instructions To avoid electric shock, overheat, fire, radiation, explosion, mechanical risk and injury or property loss due to improper use, please read and observe the following items before use: 1. Please check if the power of the connected equipment matches with that of this product before operation.
  • Page 39 About This Manual This manual contains up-to-date technical specifications as of printing. However, specifica- tions contained herein may not conform to your particular product since Takstar is constantly improving its products. Also, specifications, devices or accessories available may vary from region to region.
