Summary of Contents for Takstar TG-U200

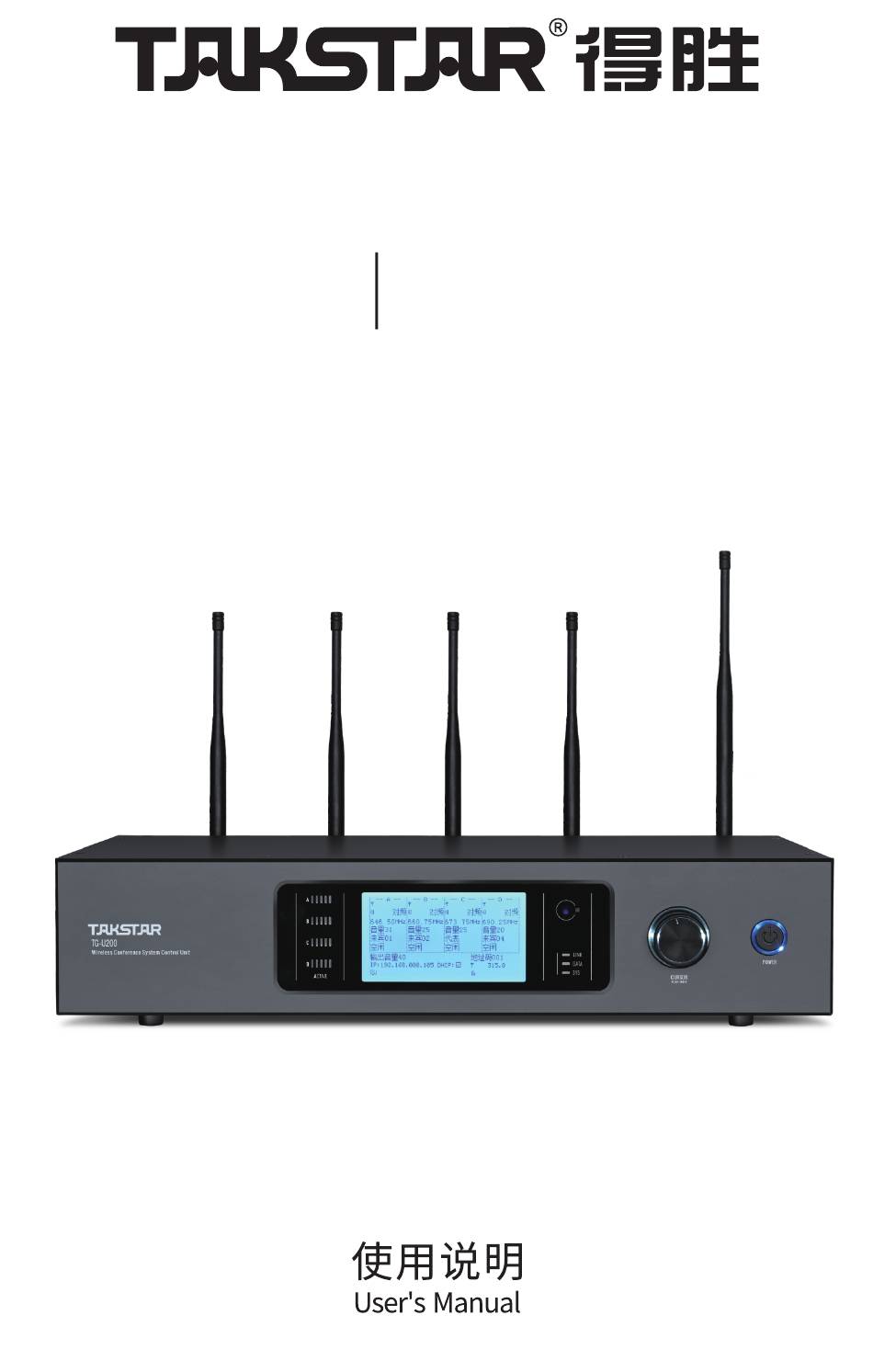

- Page 1 TG-U200 无 线 会 议 麦 克 风 系 统 Wireless Conference Microphone System...
- Page 2 TG-U200 无线会议麦克风系统 前言 尊敬的用户： 感谢您选购得胜TG-U200无线会议麦克风系统，为了您能够更好的了解使用本产品，建议您在使用 前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热 线400 6828 333或微信扫描二维码关注得胜官方公众号与我们联系。 产品特性 主机特点 • 信号覆盖范围内支持83个会议单元连接使用,同时发言人数1-4人可选 • 连接摄像头可实现发言实时视像追踪功能，可同时控制7台摄像头 • 多种云台球机控制协议，兼容性强，支持Sony Visca、 Pelco-P、Pelco-D协议 • 局域网智能控制软件，实现界面一体化管理，布线简单快捷 • 红外线对频技术，大大提高会议单元设定的方便性 • 每个通道内置15段均衡器，可以根据需求调整参数 • 可以远程控制单元增益，适合不同发言人士需求 • SUBG频段数据调度技术，数字无线处理音频信号和控制信号，距离远，抗干扰性强 • 智能电源管理系统，主机关闭电源后，各单元将自动关机，降低电池消耗 • 远程换频功能，实现远距离单元和主机控机频率同步换频 • 支持“先进先出模式”、“无代表模式”2种发言模拟设置 • XLR、TRS输出、 TRS隔离输出，可以适用不同的音响设备连接 • 2U机箱设计，可安装在19英寸标准机架...
- Page 3 TG-U200 无线会议麦克风系统 适用范围 适用于会议，教室，多功能厅等场景 技术参数 主机参数 • 电源：DC12/1A • 频率：通话频率：640-692MHz，调度频率：315-316MHz • 接收灵敏度：-105dBm • 信噪比：>100dB • 失真度( T.H.D ) : < 0.1 % dB @ 1KHz • 工作有效距离：100米（在理想环境下） • 会话信道数：4 X 83 • 网络通讯协议：UDP • 摄像头控制方式：RS-485，波特率9600 • 功耗：5.5W • 产品尺寸：430×100×220mm • 净重：3.5Kg 单元参数...
- Page 4 TG-U200 无线会议麦克风系统 功能示意 主控机示意图： 正面板 ⑥ ⑤ ① ② ③ ④ ① 1 - 4 调制度显示 ④ 编辑按钮：旋转移动光标或编辑参数，按下选中或编辑参数 通道 ② 液晶显示器 ⑤ 电源开关按键 ③ 通讯状态显示 ⑥ 红外对频窗口 背面板 ⑫ ⑪ ⑨ ⑩ ⑧ ③ ① ② ④ ⑤ ⑥ ⑦...
- Page 5 TG-U200 无线会议麦克风系统 会议单元示意图 ④ ③ ① ② ① 开机、关机、通话按键 ③ 打断功能按键 ② 红外线接收窗口 ④ 液晶显示器 使用说明 1.通道频率调节： 旋转“CURSOR”旋钮使光标落在下图①红色框处，按下旋钮并旋转旋钮即可对频率进行调节，再次 按动旋钮即可设定所需的频率； 对频 64 6. 50 MHz 音 量3 1 主 席11 增 益06 图①...
- Page 6 TG-U200 无线会议麦克风系统 2.通道优先级选择以及设定： 旋转“CURSOR”旋钮，光标落在图②红色框处按动旋钮即可对优先级进行选定， “主席”、“来宾”、 “代表”三种优先级可选，主席（11-14）和来宾（01-04）编号会自动生成，当优先级设定为代表时， 需要手动设置代表编号，此时需要将光标落在图③并按下旋钮，旋转旋钮即可设定代表单元编号（21-100 可选）如图④所示： 对频 对频 对频 6 46 .5 0M H z 6 90 .25 MH z 6 66 .00 MH z 音量31 音 量31 音 量21 主席1 1 代表 代表2 1 增益0 6 增益...
- Page 7 TG-U200 无线会议麦克风系统 4.通道输入/输出音量，单元增益调节 当通道的对频完成后，可根据实际需要的声音的大小来调节输入/输出音量以及单元话筒增益，旋转 “CURSOR”旋钮使光标落在图⑥红色框处即可对输入/输出音量和单元增益进行调节，操作方法同 频率调节相同，单元增益调节成功时单元显示屏会短暂出现红框中信息，如下图⑦所示： 对频 发言代表 无 64 0. 0 0M Hz in : 会议中 音量2 6 主 席1 1 641.00 主席 315.00 增 益0 6 图⑦ 输出音量40 图⑥ 5.通道EQ、效果、啸叫抑制设定 上述操作完成后，可根据实际需要设定相应的EQ，效果，啸叫抑制等；旋转旋钮使光标落在图⑧红框处， 按下旋钮进入设定界面: 音量26 啸叫抑制： 640.00MHz 对频 回声 激励...
- Page 8 TG-U200 无线会议麦克风系统 6.会议模式 旋转旋钮进入会议模式设定界面，将光标落在图⑨红色框位置处，按动旋钮即可对会议模式进行切换选 择，支持“先进先出”、“无代表”两种模式可选； 会议模式： 先进先出 摄像跟踪 Flip： Sony Visca Flip： Pelco-P Flip： Sony Visca Flip： Sony Visca Flip： Sony Visca Flip： Sony Visca Flip： Sony Visca Language 图⑨ 7. 摄像球连接 7.1本会议主机支持Sony Visca、 Pelco-P、 Pelco–D摄像球控制协议，下图为原装SONY D70脚位连接图： VISCA RS-422 接线图...
- Page 9 TG-U200 无线会议麦克风系统 7.2 摄像跟踪功能设置说明 主机和摄像头连线完毕后，将摄像头视频输出到显示器上，通过遥控进入摄像头的设置界面对摄像 头的ID和波特率进行设置，并可以通过设置界面查看该摄像头使用的控制协议，其中波特率需设置为9600， ID号是根据实际需要对摄像头进行的编号（主机最多支持7个摄像头，摄像头ID可选1-7），其他参数默 认。 摄像头参数设置完毕后，旋转主机旋钮进入摄像跟踪界面，如下图所示： 会议模式： 先进先出 摄像跟踪 Flip： Sony Visca Flip： Pelco-P Flip： Sony Visca Flip： Sony Visca Flip： Sony Visca Flip： Sony Visca Flip： Sony Visca Language 将光标移动到摄像跟踪后的小方框位置，按下旋钮勾选启用摄像跟踪功能；根据设置好的摄像头ID 编号用同样的操作方法勾选主机相应编号的摄像头，并更改摄像头对应的控控制协议（光标移动到控制 协议位置，按下旋钮进行协议切换）；当摄像头画面翻转的情况下需要勾选“Flip”功能。 上述步骤完成后就可以进行摄像头绑定和定位操作： 首先根据所需采集发言显示屏画面调整好摄像头的角度（通过摄像头遥控进行控制），旋转主机旋 钮使光标移动到下图红框位置处： 对频...
- Page 10 TG-U200 无线会议麦克风系统 按下并旋转旋钮选择实际使用需要的摄像头ID编号，同时短按两下发送指令给摄像头，此时ID号后 面会短暂出现一个向上的箭头，同时摄像头信号灯会闪烁说明摄像头绑定并定位成功，此时单元界面也 会出现所对应的摄像头编号，如下图所示： 发言代表 无 会议中 641.00 主席 315.00 注意事项： 1) 检查主机与摄像头的连线序是否正确； 2) 摄像头的ID和波特率是否设置好； 3) 主机摄像跟踪是否打开，是否勾选相应ID号以及正确选择所使用的摄像头控制协议； 4) 主机各通道对应单元的ID是否设置正确并同步指令到摄像头和单元上； 5) 代表单元上述操作成后建议关机再对下一个代表单元进行操作。 8.系统连接参考图 网络控制器...
- Page 11 TG-U200 无线会议麦克风系统 安全警示 为避免电击、高温、着火、辐射、爆炸、机械危险以及使用不当等可能造成的人身伤害或财产损失， 使用本产品前，请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连接设备与本产品功率是否匹配以及合理调整设备音量大小，不要在超过产品功 率及大音量下长时间使用，以免造成产品异常； 2 使用中若发现有异常（如冒烟、异味等），请立即关闭电源开关并拨掉电源插头，然后将产品送经销 商检修； 3 本产品及附件都应放置在室内干燥通风处，勿长期存放在潮湿、灰尘多的环境，使用中避免靠近火源， 雨淋、进水、过度碰撞、抛掷、振动本机及覆盖通风孔，避免损坏其功能； 4 若产品需要固定于墙壁或天花板上时，请确保固定到位，防止因固定强度不足导致产品发生跌落危险； 5 使用该产品时需遵守相关安全规定，法律法规明确禁止使用场合请勿使用产品，以免导致意外事故； 6 请不要自行拆机改装或维修，以防止出现人身伤害，如有问题或服务需求请联系当地经销商跟进处理。 仅适用于海拔2000 仅适用于非热带 米以下地区使用 气候条件下使用 2000m...
- Page 12 Wireless Conference Microphone System Preface Dear Customer, Thank you for purchasing Takstar TG-U200 Wireless Conference Microphone System. In order to better understand and use the product, please read this manual carefully. If you have any questions or suggestions, please contact our local dealer.
-
Page 13: Specifications
• Power Supply: DC 3V, AA 1.5V * 2 • Transmit Power (antenna port): ≥ 10mW • Mic Capsule: condenser, unidirectional • Continuous Use Time: 8hrs (subject to battery capacity) Note: The above data is measured by Takstar laboratory, and Takstar has the final interpretation right! - Page 14 TG-U200 Wireless Conference Microphone System Function Descriptions Control Unit Diagram Front Panel ⑥ ⑤ ① ② ③ ④ ① Channel 1~4 scheduling parameters ④ Edit button: rotate to move the cursor or edit ② LCD display parameters, push to select or edit parameters ③...
- Page 15 TG-U200 Wireless Conference Microphone System Discussion Unit Diagram ④ ③ ① ② ① Power-on/power-off/speak button ③ Interrupt function button ② Infrared receiving window ④ LCD display Operation Instructions 1. Adjust Channel Frequency Turn the CURSOR knob to move the cursor onto the box in below figure ①, press and rotate the knob to adjust the frequency, then press the knob again to set the desired frequency.
- Page 16 TG-U200 Wireless Conference Microphone System 2. Select & Set Channel Priority Rotate the CURSOR knob to move the cursor onto the box in Figure ② , and press the knob to switch priority among "Chairman", "Guest", or "Delegate". For Chairman (11-14) and Guest (01-04) units, their IDs will be automatically generated;...
- Page 17 TG-U200 Wireless Conference Microphone System 4. Channel Input/Output Volume, Unit Gain Control When the channel frequency pairing is complete, you can adjust the input/output volume and unit microphone gain to a desired level. Rotate the CURSOR knob to move the cursor onto the boxes in Figure ⑥, and start adjusting the input/output volume or gain level respectively, following similar steps in Adjust Frequency.
- Page 18 TG-U200 Wireless Conference Microphone System 6. Conference Mode Rotate the knob to enter the conference mode settings, move the cursor to the box area in Figure ⑨, press the knob to switch the conference mode between "FIFO" or "No DLGT".
- Page 19 TG-U200 Wireless Conference Microphone System 7.2 Camera Tracking Settings After the CU and the camera are connected, output the camera video to a monitor, use a remote to enter the camera settings, configure Camera ID and Baud. You can also view the Camera Protocol in the settings.
- Page 20 TG-U200 Wireless Conference Microphone System Press and rotate the knob to select the camera ID for use, then double-tap to issue the instruction to camera. There will be an upward arrow appearing briefly after issuing the ID, and the camera signal LED will flash to indicate successful binding and positioning.
-
Page 21: Safety Instructions
TG-U200 Wireless Conference Microphone System Safety Instructions To avoid electric shock, overheat, fire, radiation, explosion, mechanical risk and injury or property loss due to improper use, please read and observe the following items before use: 1.Please check if the power of the connected equipment matches with that of this product before operation.
