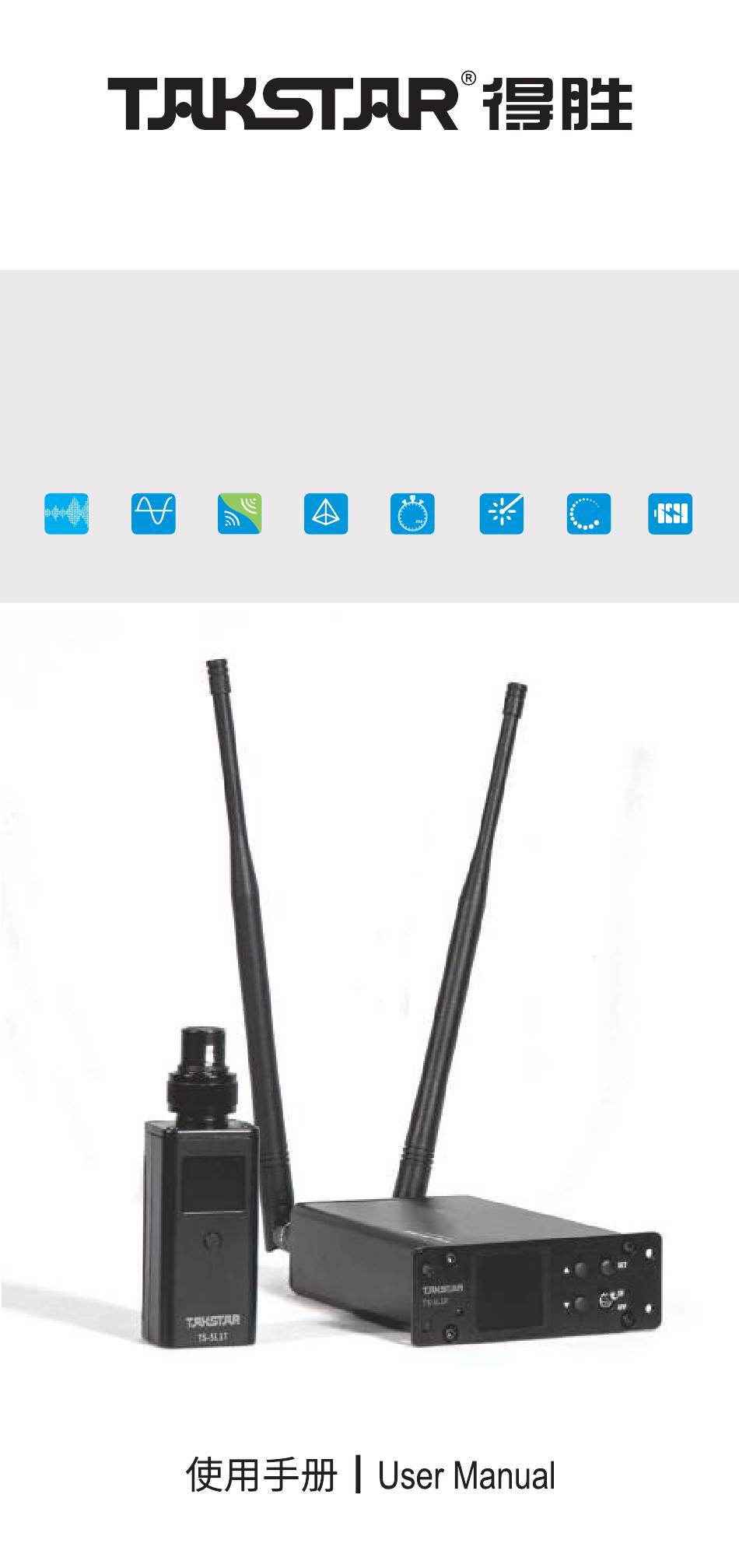

Takstar TS-SL1 Series User Manual

Professional digital audio uhf wireless system
Hide thumbs

Advertisement

Table of Contents

TS-SL1系列
TS-SL1 Series
专业级数字音频UHF无线系统
Professional Digital Audio UHF Wireless System
4
120
m
PHASE
PAIRING
STABILITY
LASER
CAPACITY
DIGITAL
超远距离
数
字音频
优秀相偏
自动配对
信号稳定
超低时延
激光指向
超长续航
Digital Audio
Excellent Phase
Automatic Pairing
Stable Signal
Ultra-Low Latency
Laser Pointing
Extended Range Long Runtime
Response

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TS-SL1 Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Takstar TS-SL1 Series

Summary of Contents for Takstar TS-SL1 Series

  • Page 1 TS-SL1系列 TS-SL1 Series 专业级数字音频UHF无线系统 Professional Digital Audio UHF Wireless System PHASE PAIRING STABILITY LASER CAPACITY DIGITAL 超远距离 数 字音频 优秀相偏 自动配对 信号稳定 超低时延 激光指向 超长续航 Digital Audio Excellent Phase Automatic Pairing Stable Signal Ultra-Low Latency Laser Pointing Extended Range Long Runtime...
  • Page 2 系统特性 1. 20-20KHz全声域范围内， 频率响应衰减＜3dB， 相位响应特性稳定； 2. 时延4.17ms， 舞美演播级别； 3. 普通无线环境下， 最大传输距离可达120M， 无断频； 4. 支持24V， 48V幻象电源， 续航能力>5h （48V幻象供电） ； 5. 自带陀螺仪、 激光指向、 自动配对等功能， 方便使用； 6. 增强底噪控制技术， 音质优异。 7. 宽频带， 集成500Mhz、 600Mhz双频段。 8. 过压保护功能， 可防止调音台开启时48V电压烧毁接收机。 拓扑逻辑 音频转发场景 Speaker Array Power Amplifier Mixer Receiver Transmitter 声场测试场景...
  • Page 3 2. 状态查询界面 工作电流 158mA X : +3° 剩余电量 三维倾斜角 1589mAH 0° 剩余时间 Z : +87° 10:03:21 短按面板按键： 电池电量 长按面板按键： MIC倾斜角 (单电池使用时， 电量预测存在偏差) 3. 设置界面 短按底部SET键按以下次序循环， 短按面板按键修改参数。 Input Set Freq CH 01 Group 1 668.550MHz MIC 24V 669.550MHz 工作组设置 频点设置 （仅Group7出现） 发射通道设置...
  • Page 4 性能参数 通信模式 UHF段无线电数字通信 Pi/4 DQPSK 调制方式 传输频段 510~590Mhz, 668~ 698MHz (根据地区不同有所差别) 射频输出 <18dBm 传输距离 60~120米 （与信号的吸收、 反射、 干扰和选择的性能选项相关） <2dB （20Hz~20KHz） 频响衰减 >100dB 信噪比 S/N 失真度 T.H.D ＜0.5% （@1KHz） 时延 4.17ms 天线 集成式单波段螺旋型 （内置） 48V幻象电源时＞5h; 24V幻象电源时＞6.5h (如带负载后， 电流 续航 >300mA时， 会有偏差) 供电...
  • Page 5 4. 设置界面 短按底部SET键按以下次序循环， 短按面板按键修改参数。 Set Freq CH 01 Group 1 668.550MHz 669.550MHz 频点设置 （仅Group7出现） 工作组设置 发射通道设置 Noise Gate Ver8.20 Scan Freq. Jul 16 2023 Off 噪音门限设置 现场无线环境扫描 版本信息 5. 无线信道管理逻辑 本设备遵循 “Group （组） - Channe （ l 无线通道） - Frequency （ 频点） ” 逻辑。 Group(组)：...
  • Page 6 常见问题 1． 如果连接电容话筒无信号输出， 请检查是否选择了幻象电源。 2． 当使用性能不佳充电锂电池时， 其降压电路会干扰接收机的性能。 3． 多套设备同时使用时， 如频点设置不当， 容易由于互调干扰造成性能下降。 安全警告 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造的人身伤 害或财产损失， 使用本产品前， 请仔细阅读并遵守以下事项： 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小， 不要在 超过产品功率及大音量下长时间使用， 以免造成产品异常； 使用中若发现有异常 （如冒烟、 异味等） ， 请立即关闭电源开关并拔掉电源插 头， 然后将产品送售后服务网点检修； 消费者若使用电源适配器供电， 则应购买配套使用获得CCC认证并满足标准要 求的电源适配器； 本产品及附件都应放置在室内干燥通风处， 请勿长期存放在潮湿、 灰尘多的环 境， 使用中避免靠近火源、 雨淋、 进水、 过度碰撞、 抛掷、 振动本机及覆盖通风 孔，...

  • Page 7: System Features

    System Features • Wide Frequency Response: 20Hz - 20kHz, with less than 3dB attenuation and stable phase response. • Low Latency: 4.17ms delay, suitable for professional broadcasting. • Long Transmission Range: Up to 120 meters in typical wireless environments, with no dropouts.
  • Page 8 Operation Instructions 1. Default Main Interface Phantom Power (OFF/24V/48V) Battery Level Indicator Frequency Group (Group 1-7) Selected Freq. Channel (CH 1-11/12) Group1 CH01 668.550MHz Audio Level Meter Operating Freq. (decided by selected Group and CH) 2. Status Query Interface Operating Current 158mA X : +3°...

  • Page 9: Frequently Asked Questions

    6) Set RF Power: High, Middle, or Low 7) Set Noise Gate: Improves noise filtering, options are OFF or ON - When operating multiple sets of devices simultaneously, ensure each system is set to different groups and frequencies while avoiding intermodulation interference frequencies for normal operation;...
  • Page 10 Operation Instructions 1. Main Interface (not connected) Receiver Battery Level Active Antenna (A/B) Frequency Group (Group 1-7) Selected Freq. Channel (CH 1-11/12) Group1 Ch01 668. 550MHz Operating Freq. (decide by selected Group and CH) Output Volume (0-9) Vol 9 2. Main Interface (connected) Signal Strength Receiver Battery Level Active Antenna (A/B)

  • Page 11: Safety Instructions

    3) Set Frequency: Custom frequency settings are only supported in Group 7 4) Set Noise Gate: Improves noise filtering, options are OFF or ON 5) Scan Frequency: Scans the signal strength of all frequencies within the selected group. For example, “CH1 -78dB” indicates a signal strength of -78 dB for Channel 1. Lower values indicate less interference and are more suitable for use (e.g., -78 dB is better than -68 dB).
