Takstar XC-4R User Manual

4-channel wireless microphone system
Hide thumbs

Advertisement

Table of Contents

XC-4R
无线一拖四麦克风
4-Channel Wireless Microphone System
使用手册 | User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the XC-4R and is the answer not in the manual?

Questions and answers

Related Manuals for Takstar XC-4R

Summary of Contents for Takstar XC-4R

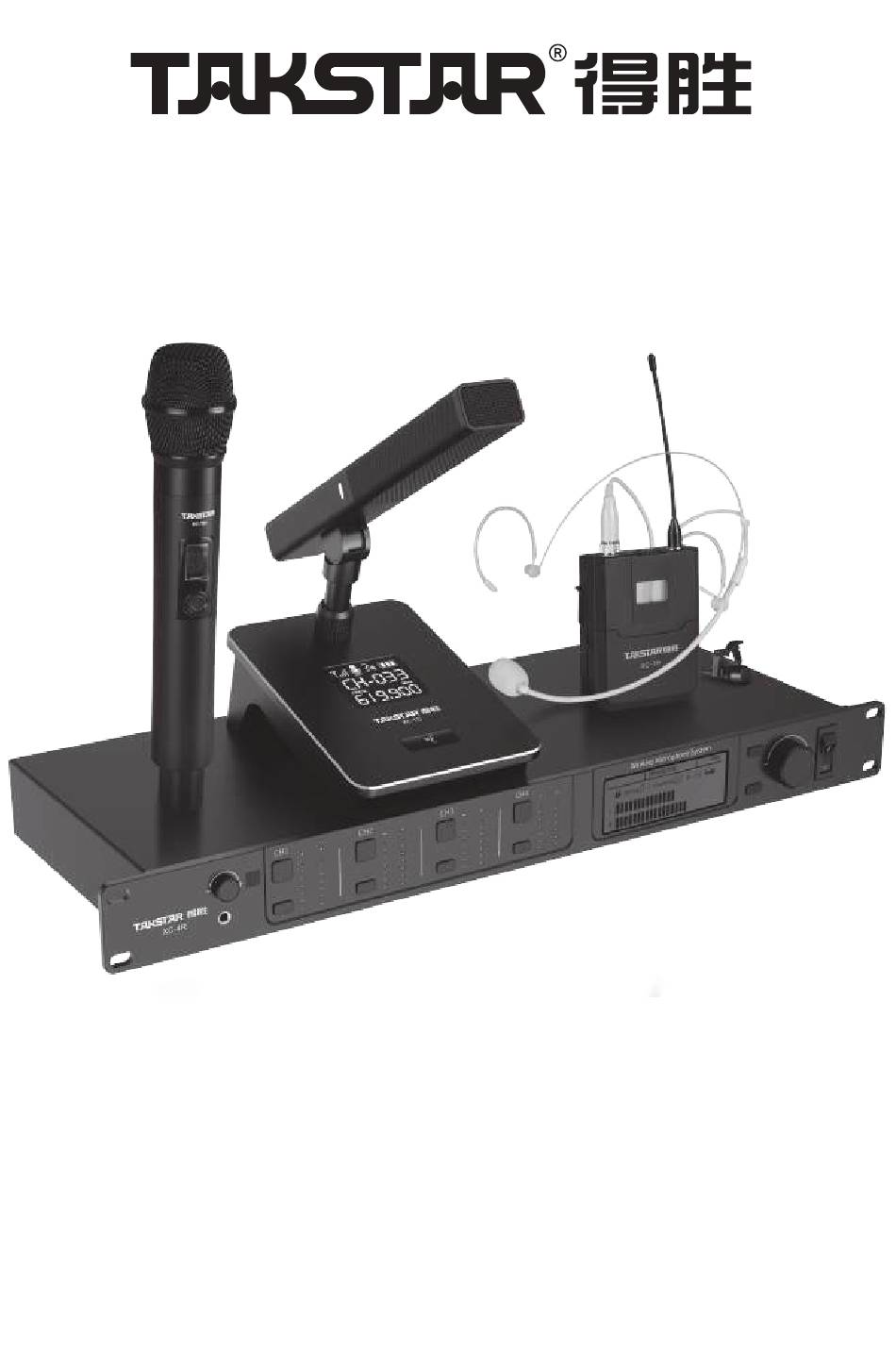

  • Page 1 XC-4R 无线一拖四麦克风 4-Channel Wireless Microphone System 使用手册 | User Manual...
  • Page 2 无线一拖四麦克风 XC-4R 前言 尊敬的用户： 感谢您选购得胜XC系列无线一拖四麦克风， 为了您能够更好地了解使用本产品， 建议 您在使用前仔细阅读本说明书。 若存在有疑问或者您有宝贵的建议， 可通过拨打得胜官方服务 热线400 6828 333或微信扫描二维码关注得胜官方公众号与我们 联系。 产品特性 XC-4R无线麦克风主机 • 采用UHF频段设计， 数字导频技术， 有效避免干扰和串频现象， 传输更可靠； • DPLL数字锁相环多信道频率合成技术， 在50MHz频率带宽内， 以250KHz信道间隔， 提供 多达200个信道选择， 支持多套叠机使用； • 采用自动对频技术， 迅速完成发射器与接收机频率同步， 操作方便快捷； • 特设高低功率切换功能， 大型环境高功率发射 （1000㎡以上场所） ， 小型环境可使用小功 率发射； • 信号稳定， 使用距离远， 空旷无遮挡地带下可达150米；...
  • Page 3 无线一拖四麦克风 XC-4R XC-TH会议座发射器 • UHF频段设计， 数字导频技术， 有效避免干扰和串频现象， 支持多套同时使用； • DPLL数字锁相环多信道频率合成技术， 提供多达200个信道选择； • 采用自动对频技术， 迅速完成发射机与接收机频率同步， 操作方便快捷； • 传输信号稳定， 空旷无遮挡地带下有效距离可达150米； • 一键静音功能， 随时开启或关闭声音信号， 控制灵活； • LCD液晶显示屏， 可显示电量、 频道等信息， 方便用户实时了解工作状态； • 可充电锂电池， 支持Type-C充电， 无需频繁更换电池； • 电容式咪芯， 灵敏度高拾音远， 发言轻松， 声音清晰自然； • 会议底座可根据场合及需求与方形咪杆或鹅颈咪杆任意组合搭配使用。 XC-TD无线手持麦克风 • UHF频段设计， 数字导频技术， 有效避免干扰和串频现象， 支持多套同时使用；...
  • Page 4 无线一拖四麦克风 XC-4R 适用范围 适用会议、 报告厅、 多功能厅等专业扩声场合。 产品配置 XC-4R 接收主机������������������������...�1台 音频连接线������������������������...1条 电源适配器������������������������...1个 UHF天线������������������������.�..2支 说明书�����������������������.�...�..1份 XC-TD 手持麦克风������������������������...1支 可充电锂电池������������������������1个 充电线�����������������������...�...�1条 XC-TP 腰包发射器������������������������...1个 耳挂麦克风������������������������...1个 领夹麦克风������������������������...1个 AA电池�����������������������...�...�2节 XC-TH 会议底座������������������������...�1个 可充电锂电池������������������������1个 充电线�����������������������...�...�1条 方形咪杆�����������������������...��.1只 鹅颈咪杆�����������������������...�.�1只...
  • Page 5 无线一拖四麦克风 XC-4R 技术参数 XC-4R接收机 XC-TH会议座发射器 • 接收机方式： 二次变频超外差 • 天线程式： 内置螺旋天线 • 中频频率： 第一中频110MHz， 第二中频10.7MHz • 输出功率： 高功率20mW • 无线接口： BNC/50Ω • 杂散抑制： -60dB • 灵敏度： 12dBμV （80dBS/N） • 鹅颈/方型咪杆拾音头： 电容式 • 灵敏度调节范围： 12-32dBμV • 电池： 2600mA 18650锂电池 • 杂散抑制： ≥75dB •...
  • Page 6 无线一拖四麦克风 XC-4R 综合参数 • 频率范围： 610MHz-690MHz • 最大频偏： ±45kHz • 调制方式： 宽带FM • 音频响应： 80Hz-18kHz （±3dB） • 可调范围： 60MHz • 综合信噪比： >85dB • 信道数目： 200 • 综合失真： ≤0.5% • 信道间隔： 300KHz • 工作温度： -10°C至+45°C • 频率稳定度： ±0.005%以内 • 电源规格： DC 12V/1A •...
  • Page 7 无线一拖四麦克风 XC-4R 接收机后面板 DC INPUT WARNING: SHOCK HAZARD-NOT OPEN NOT SUITABLE FOR IN- WALL MOISTUSE 12V 1000mA ANT.B BALANCED.D BALANCED.C BALANCED.B BALANCED. A UNBALANCED BALANCED ANT.A ① 电源接口 ④ 3接收通道平衡输出接口 ⑦ 混合非平衡输出接口 ② 3、 4接收通道天线接口 ⑤ 2接收通道平衡输出接口 ⑧ 混合平衡输出接口 ③ 4接收通道平衡输出接口...
  • Page 8 无线一拖四麦克风 XC-4R XC-TD手持发射器 ① ② CH:192 CH:192 ⑤ ③ ⑥ ⑦ ④ ①网头及音头模组： 此装置是将声音转换为音频信号的重要组成部分,网头内部的网棉可 消除噪音,保护模组内部的拾音器。 ② LCD液晶显示： 显示信道、 工作频率、 电池电量、 功率大小等信息。 ③ 电源开关： 长按开启或关闭麦克风电源。 ④ 麦克风管体： 管端装配网头、 音头模组、 管体内装电池、 发射电路板、 尾部内置发射天线 等。 ⑤ 红外对频窗口： 配合接收机 “Sync” 对频键， 将频率参数传至发射器。 ⑥ 发射功率开关： 开机状态下， 长按进行功率大小调节， “P-Hi” 表示大功率， “P-Lo” 表示...
  • Page 9 无线一拖四麦克风 XC-4R XC-TP腰包发射器 ① 天线： 为1/4波长鞭状天线。 ② LCD液晶显示： 显示电池电量、 工作频道、 功率状态等信息。 ③ 红外对频窗口： 配合接收机 “Sync” 键， 将频率参数传至发射器。 ④ 电池仓： 装入两节AA电池。 ⑤ 高低功率调节开关： 开机状态下， 长按进行功率大小调节， “RF-Hi” 表示大功率， “RF-Lo” 表示小功率。 ⑥ 锁键开关： 长按该按键可进行系统锁定或解锁操作。 ⑦ 电源开关： 拨至 “ON” 位置为开启电源， 拨至 “OFF” 位置为关闭电源。 ⑧ 麦克风输入接口： 用于连接领夹或者头戴式麦克风。...
  • Page 10 无线一拖四麦克风 XC-4R XC-TH会议发射器 ③ ① ② ④ ⑥ ⑤ ① 显示屏： 显示当前拾音状态、 电池电量、 信道、 频率等信息。 ② 电源开关/静音开关： 长按开启或关闭电源。 开机状态下， 点按该按键开启/关闭静音模式。 ③ 4插针话筒输入插座： 用于安装或更换麦克风咪杆。 ④ 红外对频窗口： 配合接收机 “Sync” 对频键， 将频道参数传至发射器。 ⑤ Type-C接口： 使用Type-C充电线连接适配器为麦克风充电。 ⑥ 电源指示灯： 充电状态下， 指示灯显示红灯； 满电状态下， 指示灯显示蓝灯。 使用说明 XC-4R接收机使用说明...
  • Page 11 无线一拖四麦克风 XC-4R 1. 对频功能操作 打开接收机和发射器的电源， 将接收机的红外发射窗口， 正对发射器的红外接收窗口， 距 离保持在30cm内， 按下接收机上所需对频通道的 “Sync” 对频键， 进入对频状态。 待发射 器频率与接收机频率一致， 接收机上面有显示RF射频指示和电量指示， 表示已完成对频 操作。 注： 若对频失败， 重复以上操作即可。 2. 自动搜索无干扰频点 开机状态下， 长按接收机的 “Scout” 自动搜索键3秒， 进入自动选讯功能， 可快速准确地 找出无干扰的可用信道。 3. 调频功能操作 选择好需要调整的接收通道， 点按接收机的功能调节器中间位置， 待显示屏的通道显示区 域闪烁时， 旋转功能调节器调整接收机频率， 然后按功能调节器的中间位置进行确认保存。 4. 频率组选择操作...
  • Page 12 无线一拖四麦克风 XC-4R XC-TP腰包发射器使用说明 1. 安装电池： 打开腰包发射器电池仓， 将两节AA电池按电池仓标明的正负极性安装， 注意 电池极性不要装反， 安装完成后合上电池仓。 2. 将头戴麦克风或夹领麦克风插头插入发射器的麦克风输入接口， 并锁紧固定。 3. 拨动腰包发射器电源开关至 “ON” 位置开机， 将发射器的红外接收窗口， 正对接收机的 红外发射窗口， 距离保持在30cm内， 按下接收机上所需对频通道的 “Sync” 对频键进行 对频。 3. 如需更改工作频道， 应首先改变接收机频道， 然后将发射器的红外对频窗口和接收机上 的红外对频窗口对准， 并按接收机面板上的 “Sync” 对频键， 将新的频道参数传至发射机。 （请参考接收机调频功能操作部分） 4. 可根据实际情况， 调节发射器的功率大小。 XC-TH会议发射器使用说明 1. 将咪杆安装至会议发射器的4插针话筒输入插座。...
  • Page 13 无线一拖四麦克风 XC-4R 安全警示 为避免电击、 高温、 着火、 辐射、 爆炸、 机械危险以及使用不当等可能造成的人身伤害 或财产损失， 使用本产品前， 请仔细阅读并遵守以下事项： 1. 使用产品时请确认所连设备与本产品是否匹配以及合理调整音量大小， 不要在超过产 品功率及大音量下长时间使用， 以免造成产品异常； 2. 使用中若发现有异常 （如冒烟、 异味等） ， 请立即关闭电源开关并拔掉电源插头， 然后将 产品送售后服务网点检修； 3. 若产品需要使用可拆装电池时， 严禁使用外壳绝缘材料破损的电池， 请不要为非充电电 池充电； 4. 废弃电池需放入指定的分类垃圾桶， 不可作为儿童玩具或直接丢弃， 以免造成安全隐患 或影响环境； 5. 本产品及附件都应放置在室内干燥通风处， 勿长期存放在潮湿、 灰尘多的环境， 使用中...
  • Page 14 无线一拖四麦克风 XC-4R 关于本说明书 本说明书中内容符合截止印刷之日的技术规格。 由于得胜公司会不断改进产品， 本说 明书可能不符合您的特定产品的技术规格。 要获取最新版说明书， 请访问得胜官网， 然后 下载说明书文件。 技术规格、 设备或另售的附件在各个地区可能有所不同， 如有问题请与 当地得胜销售网点确认。 如需更多支持和深层产品信息， 请浏览得胜官方网站： https://www.takstar.com 版权所有 ©2024 得胜。 得胜、 TAKSTAR及其各自标志是广东得胜电子有限公司在中国和 /或其他国家/地区的注册商标或商标。 所有其它商标均是其各自所有者的财产。...
  • Page 15 XC-4R Preface Dear Customer, Thank you for purchasing Takstar XC Series 4-Channel Wireless Microphone System. To better understand and use the product, please read this manual thoroughly. If you have any questions or suggestions, please contact our local dealer. Features XC-4R Wireless Receiver •...
  • Page 16 4-Channel Wireless Microphone System XC-4R XC-TH Conference Base Transmitter • UHF & digital pilot tone for interference-free communication. • DPLL multi-channel frequency synthesis with 200 channel options. • Quick and convenient automatic pairing. • Stable signal transmission up to 150m in clear areas.

  • Page 17: Package Contents

    1 × Charging Cable 2 × AA Battery 1 × Rectangular Plug-in Mic 1 × Gooseneck Plug-in Mic Specifications XC-4R Receiver • Receiver Type: Double-conversion superheterodyne • Intermediate Frequency: 110MHz (1st IF), 10.7MHz (2nd IF) • Wireless Interface: BNC/50Ω • Sensitivity: 12dBμV (80dBS/N) •...
  • Page 18 4-Channel Wireless Microphone System XC-4R XC-TH Conference Mic Base Transmitter • Antenna Type: Built-in spiral antenna • Output Power: High Power 20mW • Spurious Rejection: -60dB • Gooseneck/Rectangular Mic Capsule: Condenser • Battery: 2600mA 18650 Li-ion • Battery Life: Over 10 hours XC-TD Handheld Transmitter •...

  • Page 19: Function Descriptions

    • Operating Temperature: -10°C to +45°C • Frequency Stability: Within ±0.005% • Power Supply: DC 12V/1A • Dynamic Range: >85dB Note: The above data are measured by Takstar laboratory which has the final interpretation right! Function Descriptions Receiver Front Panel ④...
  • Page 20 4-Channel Wireless Microphone System XC-4R Receiver Back Panel DC INPUT WARNING: SHOCK HAZARD-NOT OPEN NOT SUITABLE FOR IN- WALL MOISTUSE 12V 1000mA ANT.B BALANCED.D BALANCED.C BALANCED.B BALANCED. A UNBALANCED BALANCED ANT.A ① Power Interface ② Antenna Interfaces for Channels 3 & 4 ⑥...
  • Page 21 4-Channel Wireless Microphone System XC-4R XC-TD Handheld Transmitter ① ② CH:192 CH:192 ⑤ ③ ⑥ ⑦ ④ ① Grille and Capsule: This device is a crucial component that converts sound into an audio signal. The foam lining inside the grille can eliminate noise and protect the mic element within the module.
  • Page 22 4-Channel Wireless Microphone System XC-4R XC-TP Bodypack Transmitter ① Antenna: A 1/4 wavelength whip antenna. ② LCD Display: Shows battery level, working channel, power status, and other info. ③ Infrared Sync Window: Used with the receiver's "Sync" button to transmit frequency parameters to the transmitter.
  • Page 23 ⑤ Type-C Interface: Use a Type-C charging cable to connect the adapter for mic charging. ⑥ Power Indicator Light: During charging, the indicator light shows red; when fully charged, the indicator light shows blue. Operating Instructions Operating Guide for XC-4R Receiver ch:192 CH:000 610.000...
  • Page 24 4-Channel Wireless Microphone System XC-4R 1. Frequency Sync Power on both the receiver and the transmitter. Align the infrared window of the receiver with that of the transmitter, keeping a distance within 30cm. Press the "Sync" button on the receiver corresponding to the desired frequency channel to enter the sync mode.
  • Page 25 4-Channel Wireless Microphone System XC-4R Operating Guide for XC-TD Handheld Transmitter 1. Press and hold the power switch to turn on the mic. The LCD display screen will light up, showing the current working channel, battery level, and other info.

  • Page 26: Troubleshooting

    4-Channel Wireless Microphone System XC-4R Troubleshooting Issues Causes Transmitter battery is depleted. No indication on transmitter and receiver Ensure proper connection of the receiver power supply. No RF signal on receiver Transmitter and receiver are on different frequencies or beyond reception range.

  • Page 27: Label Meanings

    Copyright ©2024 TAKSTAR. TAKSTAR, 得胜 and their respective logos are registered trademarks or trademarks of Guangdong Takstar Electronic Co., Ltd. in the PRC, and/or other countries. All other trademarks are the property of their respective...
  • Page 28 服务热线： 400 6828 333 传真： 0752 6383950 邮箱： xs@takstar.com 网址： www.takstar.com Designed & Manufactured by: Guangdong Takstar Electronic Co., Ltd. Address: No.2 Fu Kang Yi Rd., Longxi Boluo Huizhou, Guangdong 516121 China Tel: 86 752 6383644 Fax: 86 752 6383952 Email: sales@takstar.com...
