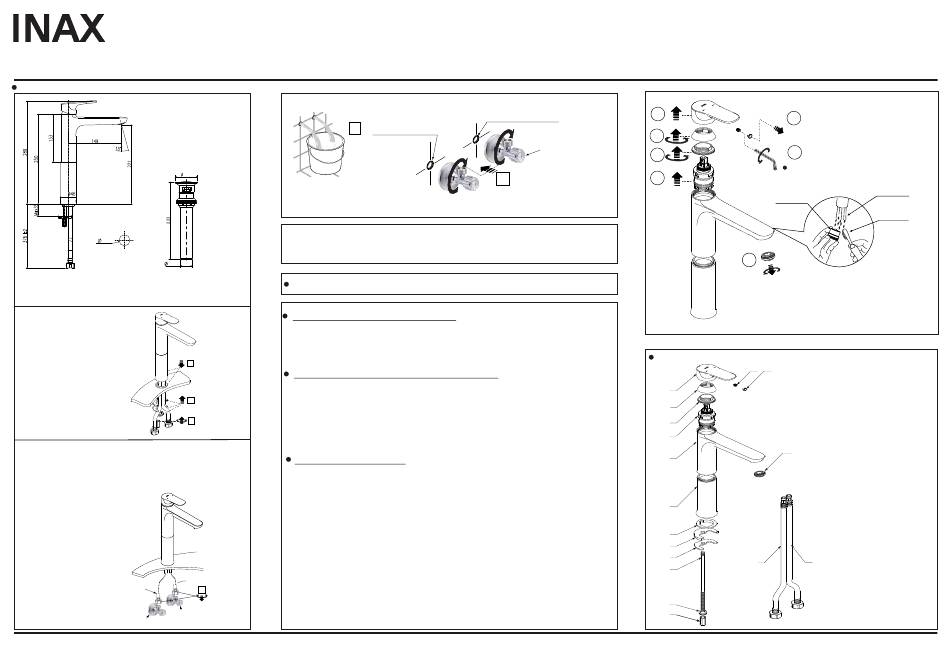

LIXIL INAX LFV-1402SH Installation Manual And Manual

VÒI NƯỚC NÓNG LẠNH DÙNG CHO BỒN RỬA (FAUCET USED FOR BASIN)
Mã sản phẩm (Product code): LFV-1402SH
Phương pháp lắp đặt (The method of installation):
62
36±2
Cài đặt kích thước lỗ
(Installation Hole)
31.75
1. Trước khi lắp đặt phải vệ sinh phần trong của ống nước bằng
cách xả nước vào phần bên trong ống nước.
Clean the feed water inlet by water before installing
2. Lắp vòng đệm
và vòng đệm cao
su, sau đó siết
chặt đai ốc
bằng cờ-lê như
hình vẽ.
1
Assembly the
washer and the
rubber washer
2
through bolt.
After that
3
tighten two nuts
by a wrench.
3. Kiểm tra ống cấp nước lạnh ở bên phải. Và ống cấp
nước nóng ở bên trái. Nếu lắp ngược lại sẽ dễ gây bỏng
cho người dùng.
Check that the cold water supply hose locates on the
right side and the hot locates on the left side. The
wrong installing cause to burn.
Khi nối ống cấp
nước nóng lạnh,
không cần phải
quá uốn cong ống
mềm, bảo đảm
đường kính uốn
cong trên 30mm.
When install it,
Dây cấp nước lạnh
Dây cấp nước nóng (Hose cold water)
don't bend water
(Hose hot water)
supply flexible
hoses, ensuring
bending over Van cấp nước lạnh
Van cấp nước nóng
(Water
supply
valve cold)
30mm of radius.
(Water
supply
valve hot )
LIXIL VIETNAM CORPORATION
YEN BINH - DUONG XA - GIA LAM - HA NOI - VIETNAM
(THE INSTALLATION GUIDE AND MANUAL)
Lắp đặt kết nối nước (Installing
the
S-Connector)
1
Đường cấp nước nóng
(Water Supply Pipeline Hot)
* Tham khảo bản vẽ kích thước và thi công ống cấp nước (Consult the dimension drawing and lay the pipes.)
* Vệ sinh đường ống cấp nước ( Wash and clean the water supply pipeline.)
4. Lắp bộ phận xả nước vào bồn rửa (xem cụ thể phần hướng dẫn lắp ráp bộ phận xả nước).
Assemble the drain outlet part on the basin (see the specific instructions of
assembly drain outlet part).
Thành phần (Composition): Đồng (copper)
.
Điều kiện sử dụng (Conditions of used):
- Áp lực nước đề nghị (Recommended water pressure
- Nhiệt độ nước nóng đầu vào (Hot water inlet temperatures) : t ≤ 85°C.
- Không được sử dụng hơi
Chú ý trong quá trình sử dụng (Notes in the use):
1. Trong khi sử dụng nước nóng thì thân vòi nước sẽ trở nên nóng hơn, tránh không
để da trực tiếp tiếp xúc với bề mặt này vì có thể gây bỏng cho người sử dụng.
Don't touch the left side of the body, because it can scalding hot.
2. Khi điều chỉnh nhiệt độ, cần gạt tay vặn sang phía nước lạnh sau đó gạt từ từ trở
về phía nước nóng để điều chỉnh nhiệt độ nước nóng như mong muốn.
Run the cold water at first and then mix the hot to adjust temperature as desired.
Bảo dưỡng (Maintenance):
Cần kiểm tra, bảo dưỡng để có thể sử dụng tốt và tăng tuổi thọ cho sản phẩm.
Do maintenance appropriately for long life.
1. Với các vết bẩn trên bề mặt cần rửa nước, sau đó lau bằng giẻ khô và mềm.
Wash the dirty stain on surface by water and wipe it with dry and soft rag.
2. Không được sử dụng các vật dụng dưới đây vì có khả năng gây xướt và hỏng bề
mặt vòi:
Don't use the below items to avoid damage and scratch on the faucet:
- Chất tẩy rửa có hạt (An abrasive cleanser).
- Chất tẩy rửa có tính axit và muối Clo (Thuốc tẩy). A chloric acid detergent (Bleach).
4
- Các loại bàn chải bằng vật liệu cứng A stiff brush (a wire brush).
- Dung dịch tẩy sơn móng tay hay Benzen (CH).
A liquid bleach for painting nail and a benzene (CH).
HƯỚNG DẪN LẮP ĐẶT VÀ SỬ DỤNG
Đường cấp nước lạnh
(Water Supply Pipeline cold)
Van cấp nước
người dùng tự cung cấp
(Water Supply Valve
Provided by User)
2
Các thông số kỹ thuật (Specifications):
): 0.05 MPa
≤ p ≤ 0.75MPa.
(Steam is not allowed)
6 6
6 6
THE ADVANCED TECHNOLOGY FROM JAPAN
Hãy đọc kỹ và lắp đặt đúng trước khi sử dụng để phát huy tối đa hiệu quả của sản phẩm
Please read carefully and install properly to produce an original affect
3
4
5
6
7
Danh sách linh kiện (Part list):
3
4
5
6
7
9
10
11
12
13
14
15
ISO 9001:2015
ISO 14001:2015
1
2
2.5
mm
Nước rửa
Miệng vòi
(Clean Water)
(Aerator)
Bàn chải mềm
(Soft Brush)
Loại bỏ tất cả tạp chất trong miệng vòi
(Remove all impurity in Aerator)
1
2
1 Nút trang trí (Handle cap)
2 Vít (Handle screw)
3 Tay cầm (Handle)
4
Nắp đậy (HP Cap)
8
5 Đai ốc (Nut)
6 Van cấp nước (Cartridge)
7 Thân vòi (Body)
8 Miệng phun nước (Aerator)
9 Ống ( )
Pipe
10 Gioăng làm kín (Packing)
11 Vòng đệm su (Rubber washer)
12
Vòng đệm cố định (Washer)
13 Bu lông cố định (Bolt)
14 Đệm vênh (Lock nut)
15 Đai ốc (Nut)
16
Dây cấp nước nóng (Hose
hot water)
17
Dây cấp nước lạnh (Hose
cold water)
16 17
UM- 0191_V3_Page 1/2
