FS S3150-8T2F Quick Start Manual

Ethernet l2+ switch
Hide thumbs Also See for S3150-8T2F:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
S3150-8T2F
ETHERNET L2+ SWITCH
ETHERNET L2+ SWITCH
SWITCH ETHERNET L2+
イーサネットL�+スイッチ
Quick Start Guide
Quick Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド
V2.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S3150-8T2F and is the answer not in the manual?

Questions and answers

Related Manuals for FS S3150-8T2F

Summary of Contents for FS S3150-8T2F

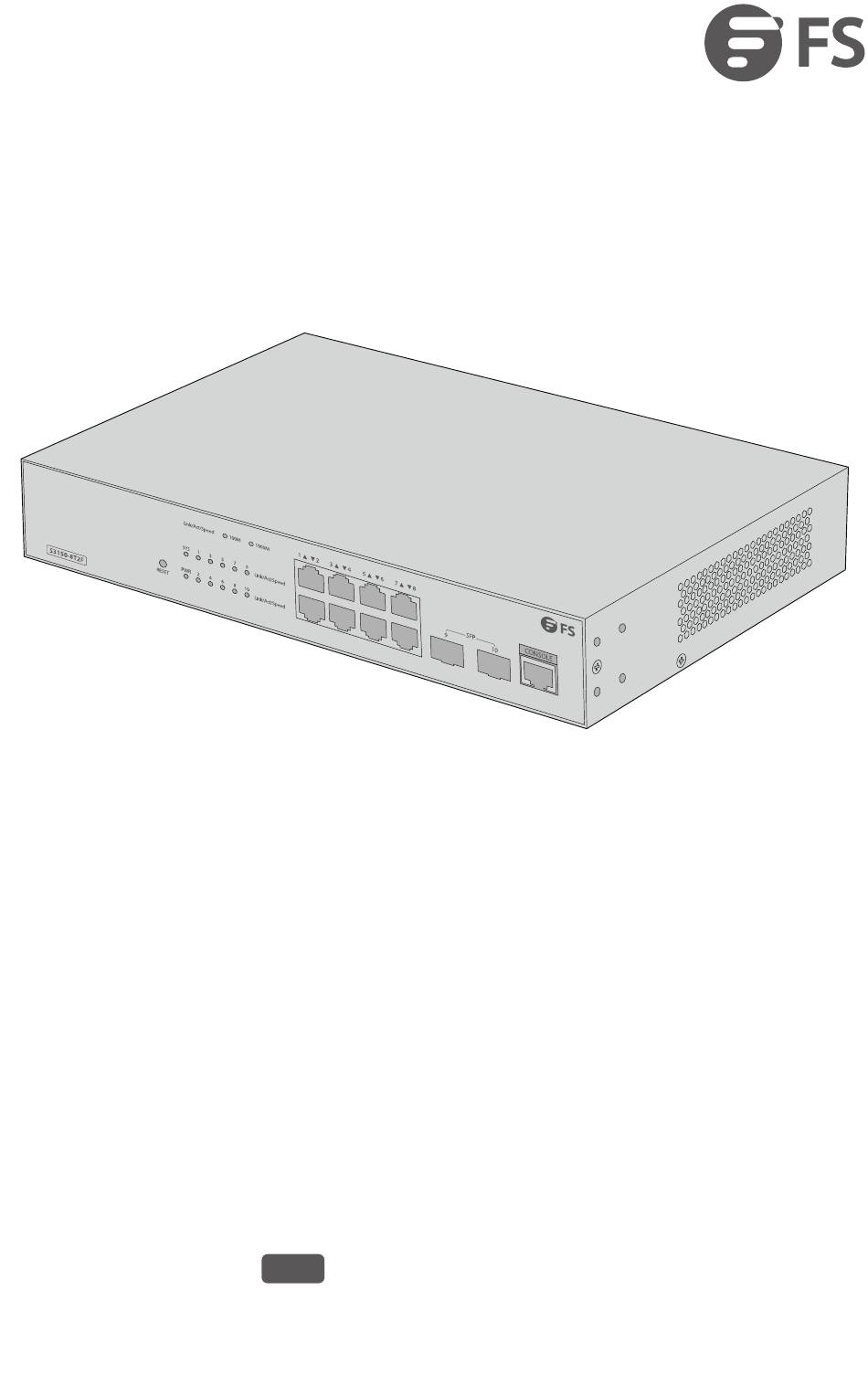

  • Page 1 S3150-8T2F ETHERNET L2+ SWITCH ETHERNET L2+ SWITCH SWITCH ETHERNET L2+ イーサネットL�+スイッチ Quick Start Guide V2.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
  • Page 2 Introduction Thank you for choosing the S3150-8T2F L2+ Switch. This guide is designed to familiarize you with the layout of the switch and describes how to deploy it in your network. S3150-8T2F Accessories Mounting Bracket x2 M3 Screw x8 Console Cable x1...

  • Page 3: Hardware Overview

    Hardware Overview Front Panel Ports RJ45 CONSOLE Ports Description RJ45 10/100/1000BASE-T ports for Ethernet connection SFP ports for 1G connection Console An RJ45 console port for serial management Front Panel LEDs RJ45 LEDs State Description Solid Green The system is being started up. Blinking Green The system works well.

  • Page 4: Front Panel Button

    Front Panel Button Reset Button Description Reset Press the button for 6s to restore the factory default settings. Back Panel Grounding Point AC Power Socket...

  • Page 5: Installation Requirements

    Installation Requirements Before the installation, make sure that you have the following conditions ready: Phillips screwdriver, related bolts and ESD tools. Standard-sized, 19" wide rack with a minimum of 1U height available. Category 5e or higher RJ45 Ethernet cables for connecting network devices. Site Environment Make sure that the temperature of the installation site is maintained at 0°C~50°C.

  • Page 6: Mounting The Switch

    Mounting the Switch Rack Mounting 1. Secure the mounting brackets to the two sides of the switch with eight M3 screws. 2. Install the switch on the rack with four M6 screws and cage nuts.

  • Page 7: Desk Mounting

    Desk Mounting 1. Attach four rubber pads to the bottom. 2. Place the switch on the desk. NOTE: Do not place heavy objects on the switch.

  • Page 8: Grounding The Switch

    Grounding the Switch 1. Connect one end of the grounding cable to a proper earth ground, such as the rack in which the switch is mounted. 2. Secure the grounding lug to the grounding point on the back panel of the switch with the screw and washers.
  • Page 9 Connecting the RJ45 Ports 1. Connect an Ethernet cable to the RJ45 port of a computer, printer, network storage or other network devices. 2. Connect the other end of the Ethernet cable to the RJ45 port of the switch. Connecting the SFP Ports 1.

  • Page 10: Connecting The Console Port

    Connecting the Console Port 1. Insert the RJ45 connector into the RJ45 console port on the front panel of the switch. 2. Connect the DB9 female connector of the console cable to the serial port on the PC. Connecting the Power 1.
  • Page 11 Con guring the Switch Con guring the Switch Using the Console Port Step 1: Connect a computer to the console port of the switch with the console cable. Step 2: Start the terminal simulation software, such as HyperTerminal on the computer. Step 3: Set the parameters of the HyperTerminal: Baud rate to 115200, Data bits to 8, Parity to None, and Stop bits to 1.

  • Page 12: Troubleshooting

    Troubleshooting The Power System Is Not Working 1. Check if the power cord is connected correctly. 2. Check if the power supply of the switch matches the required power supply. The Port Is Not Linked 1. Check if the cable is correctly connected. 2.

  • Page 13: Online Resources

    Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions.
  • Page 14 Einführung Vielen Dank, dass Sie sich für den S3150-8T2F L2+ Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen. S3150-8T2F Zubehör Montagehalterung x2 M3-Schraube x8 Console-Kabel x1...
  • Page 15 Hardware-Übersicht Ports an der Vorderseite RJ45 CONSOLE Port Beschreibung RJ45 10/100/1000BASE-T-Ports für Ethernet-Anschluss SFP-Ports für 1G-Verbindung Console Ein RJ45-Console-Port für die serielle Verwaltung LEDs an der Vorderseite RJ45 Status Beschreibung Durchgehend Grün Das System wird hochgefahren. Blinkt Grün Das System funktioniert gut. Das System funktioniert nicht.
  • Page 16 Taste an der Vorderseite Reset Taste Beschreibung Drücken Sie die Taste 6 Sekunden lang, um die Werkseinstellungen Zurücksetzen wiederherzustellen. Rückwand Erdungspunkt AC-Steckdose...
  • Page 17 Installationsvoraussetzungen Vergewissern Sie sich vor der Installation, dass Sie die folgenden Voraussetzungen erfüllt haben: Kreuzschlitzschraubendreher, entsprechende Schrauben und ESD-Werkzeuge. Ein 19"-Rack in Standardgröße mit einer Mindesthöhe von 1 HE ist verfügbar. RJ45-Ethernet-Kabel der Kategorie 5e oder höher für den Anschluss von Netzwerkgeräten.

  • Page 18: Montage Des Switches

    Montage des Switches Rack-Montage 1. Befestigen Sie die Montagehalterungen mit acht M3-Schrauben an den beiden Seiten des Switches. 2. Montieren Sie den Switch mit vier M6-Schrauben und Kä gmuttern am Rack.
  • Page 19 Montage auf dem Schreibtisch 1. Bringen Sie vier Gummipads an der Unterseite an. 2. Stellen Sie den Switch auf den Schreibtisch. HINWEIS: Stellen Sie keine schweren Gegenstände auf den Switch.
  • Page 20 Erdung des Switches 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist. 2. Befestigen Sie die Erdungslasche mit der Schraube und den Unterlegscheiben am Erdungspunkt auf der Rückseite des Switches. ACHTUNG: Der Erdungsanschluss darf erst dann entfernt werden, wenn alle Versorgungsanschlüsse getrennt wurden.
  • Page 21 Anschließen der RJ45-Ports 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Ports eines Computers, Druckers, Netzwerkspeichers oder anderer Netzwerkgeräte an. 2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an. Anschließen der SFP-Ports 1. Stecken Sie den kompatiblen SFP-Transceiver in den SFP-Port. 2.

  • Page 22: Anschließen Der Stromversorgung

    Anschließen des Console-Ports 1. Stecken Sie den RJ45-Stecker in den RJ45-Console-Port an der Vorderseite des Switches. 2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen Port des PCs. Anschließen der Stromversorgung 1. Stecken Sie das Netzkabel in den Netzanschluss auf der Rückseite des Switches. 2.
  • Page 23 Kon guration des Switches Kon guration des Switches über den Console-Port Schritt 1: Schließen Sie einen Computer über das Console-Kabel an den Console-Port des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware, z. B. HyperTerminal, auf dem Computer. Schritt 3: Stellen Sie die Parameter von HyperTerminal ein: Baudrate auf 115200, Datenbits auf 8, Parität auf Keine und Stoppbits auf 1.

  • Page 24: Fehlersuche

    Fehlersuche Das Stromversorgungssystem funktioniert nicht 1. Prüfen Sie, ob das Netzkabel richtig angeschlossen ist. 2. Prüfen Sie, ob die Stromversorgung des Switches mit der erforderlichen Stromversorgung übereinstimmt. Der Port ist nicht verbunden 1. Prüfen Sie, ob das Kabel richtig angeschlossen ist. 2.
  • Page 25 Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 26 Introduction Nous vous remercions d'avoir choisi le Switch L2+ S3150-8T2F. Ce guide est conçu pour vous familiariser avec la con guration du switch et décrit comment procéder à son déploiement. S3150-8T2F Accessoires Support de Montage x2 Vis M3 x8 Câble Console x1 Câble d'Alimentation x2...

  • Page 27: Aperçu Du Matériel

    Aperçu du Matériel Ports du Panneau Frontal RJ45 CONSOLE Ports Description RJ45 Ports 10/100/1000BASE-T pour la connexion Ethernet Ports SFP pour une connexion 1G Console Un port console RJ45 pour la gestion en série Indicateurs LED du Panneau Frontal RJ45 Statut Beschreibung Vert...

  • Page 28: Panneau Arrière

    Bouton du Panneau Frontal Reset Bouton Description Appuyez sur le bouton pendant 6s pour restaurer les paramètres Reset d'usine par défaut. Panneau Arrière Point de Mise à la Terre Prise d'Alimentation AC...

  • Page 29: Exigences D'installation

    Exigences d'Installation Avant l'installation, assurez-vous que vous disposez des éléments suivants : Tournevis Phillips, vis correspondantes et outils ESD. Rack de taille standard, 19" de large, avec une hauteur minimum de 1U disponible. Câbles Ethernet RJ45 de catégorie 5e ou supérieure pour la connexion des périphériques réseau.
  • Page 30 Installation du Switch Installation en Rack 1. Fixez les supports de montage aux deux côtés du switch à l'aide de huit vis M3. 2. Installez le switch sur le rack à l'aide de quatre vis M6 et d'écrous à cage.
  • Page 31 Installation sur Support 1. Fixez quatre pads en caoutchouc à la base. 2. Placez le switch sur le support. NOTE : Ne pas placer d'objets lourds sur le switch.
  • Page 32 Mise à la Terre du Switch 1. Connectez une extrémité du câble de mise à la terre à une terre appropriée, telle que le rack dans lequel le switch est installé. 2. Fixez la cosse de mise à la terre au point de mise à la terre du panneau arrière à l'aide de la vis et des rondelles.
  • Page 33 Connexion des Ports RJ45 1. Connectez un câble Ethernet au port RJ45 d'un ordinateur, une imprimante, un dispositif de stockage ou tout autre périphérique réseau. 2. Connectez l'autre extrémité du câble Ethernet au port RJ45 du switch. Connexion des Ports SFP 1.

  • Page 34: Connexion De L'alimentation

    Connexion du Port Console 1. Insérez le connecteur RJ45 dans le port de console RJ45 situé sur la face frontale du switch. 2. Connectez le connecteur femelle DB9 du câble de la console au port série du PC. Connexion de l'Alimentation 1.
  • Page 35 Con guration du Switch Con guration du Switch à l'Aide du Port Console Étape 1 : Connectez un ordinateur au port de console du switch à l'aide du câble de console. Étape 2 : Démarrez le logiciel de simulation HyperTerminal. Étape 3 : Dé...

  • Page 36: Dépannage

    Dépannage Le Système d'Alimentation ne Fonctionne pas 1. Véri ez si le câble d'alimentation du switch est correctement connecté. 2. Véri ez si l'alimentation électrique du switch correspond à l'alimentation électrique requise. Le Port n'est pas Relié 1. Véri ez si le câble est correctement connecté. 2.

  • Page 37: Garantie Du Produit

    Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux dû à sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Ceci exclut les articles faits sur mesure ou les solutions personnalisées.
  • Page 38 イントロダクション S����-�T�F L�+スイッチをお選びいただきありがとうございます。このガイドは、スイッ チのレイアウトに慣れることを目的としており、ネットワークにスイッチを導入する方法 について説明します。 S����-�T�F アクセサリー 取り付けブラケット x� M�ネジ x� コンソールケーブル x� 電源コード x� ラバーパッドx� 接地ケーブル x� 注: この電源コードは他の機器には使用できません。また、他の電源コードはこ の機器に使用しないでください。...
  • Page 39 ハードウェア概要 フロントパネルポート RJ�� CONSOLE ポート 説明 RJ�� イーサネット接続用��/���/����BASE-Tポート �G接続用SFPポート Console シリアル管理用RJ��コンソールポート フロントパネルLED RJ�� 状態 説明 緑色点灯 システムが起動中です。 緑色点滅 システムはうまく動作しています。 オフ システムが動作していません。 緑色点灯 スイッチに電源が入ります。 オフ スイッチは電源が切れています。 緑色点灯 ポートは����Mbpsで動作しています。 RJ�� オレンジ色点灯 ポートは��/���Mbpsで動作しています。 オフ ポートはリンクされていません。 緑色点灯 ポートは����Mbpsで動作しています。 オフ ポートはリンクされていません。...
  • Page 40 フロントパネルボタン Reset ボダン 説明 Reset ボタンを�秒間押すと、工場出荷時のデフォルト設定に戻します。 バックパネル 接地点 AC電源ソケット...
  • Page 41 設置要件 設置する前に、次の条件が整っていることを確認してください: プラスドライバー、関連ボルト、ESDツール。 標準サイズの��インチ幅のラックで、�U以上の高さが利用できます。 ネットワーク機器接続用のカテゴリー�e以上のRJ��イーサネットケーブル。 サイト環境 設置場所の温度は�℃～��℃に保ってください。 設置場所の相対湿度が��%~��%に保たれていることを確認してください。 設置場所は、水漏れ、水滴、多露、湿気のない場所に設置してください。 設置場所は埃のない状態に保ってください。 設置場所は換気が十分である必要があります。スイッチの周囲に適切な空気の流れがあ ることを確認してください。 危険な状態を避けるために、スイッチが水平で安定していることを確認してください。 ラックと作業台が適切に接地されていることを確認してください。...
  • Page 42 スイッチの取り付け ラック取り付け �. マウントブラケットをスイッチの両側面にM�ネジ�本で固定します。 �. M�ネジ�本とケージナットでスイッチをラックに取り付けます。...
  • Page 43 机への取り付け �. 底面に�枚のゴムパッドを貼り付けます。 �. スイッチを机の上に置きます。 注: スイッチの上に重いものを置かないでください。...
  • Page 44 スイッチの接地 �.接地ケーブルの一端を、スイッチが搭載されているラックなど、適切なアースグランド に接続します。 �.ネジとワッシャーを使用して、アース ラグをスイッチのバックパネルのアースポイント に固定します。 ご注意: すべての電源接続が切断されていない限り、アース接続を取り外さない でください。...
  • Page 45 RJ��ポートの接続 �. パソコン、プリンター、ネットワークストレージなどのネットワーク機器のRJ��ポート に、イーサネットケーブルを接続します。 �. イーサネットケーブルのもう一方の端を、スイッチのRJ��ポートに接続します。 SFPポートの接続 �. 互換性のあるSFPトランシーバーをSFPポートに差し込みます。 �. 光ファイバケーブルをファイバトランシーバーに接続します。次に、ケーブルのもう一 方の端を他のファイバ機器に接続します。...
  • Page 46 コンソールポートの接続 �. RJ��コネクタをスイッチのフロントパネルにあるRJ��コンソールポートに挿入します。 �. コンソールケーブルのDB�メスコネクタをPCのシリアルポートに接続します。 電源の接続 �. AC電源コードをスイッチ背面の電源ポートに差し込みます。 �. 電源コードのもう一方の端をAC電源に接続します。 警告: 電源が入っている状態で電源コードを取り付けないでください。...
  • Page 47 スイッチの設定 コンソールポートを使用してスイッチを設定する ステップ�: コンピュータをコンソールケーブルでスイッチのコンソールポートに接続しま す。 ステップ�: コンピュータ上でハイパーターミナルなどの端末シミュレーションソフトウェ アを起動します。 ステップ�:ハイパーターミナルのパラメータを設定する：ボーレートは������、データビ ットは�、パリティはなし、ストップビットは�です。 ステップ�: パラメータを設定したら、「Connect」をクリックして入力します。...
  • Page 48 トラブルシューティング 電力システムが動作しない �. 電源コードが正しく接続されているかどうかを確認してください。 �. スイッチの電源が必要な電源と一致しているかどうかを確認してください。 ポートがリンクされていない �. ケーブルが正しく接続されているかどうかを確認してください。 �. ピア接続が正常かどうかを確認してください。 �. 電源コードが正しく接続されているかどうかを確認してください。 �. スイッチの電源が必要な電源と一致しているかどうかを確認してください。 コンソールポートが動作しない コンソールポートのボーレートが������bps、データビット数�、サムチェックビットな し、ストップビット数�、トラフィックコントロールなしに設定されているかどうかを確認 してください。...
  • Page 49 オンラインリソース ダウンロード https://www.fs.com/jp/products_support.html ヘルプセンター https://www.fs.com/jp/service/fs_support.html お問い合わせ https://www.fs.com/jp/contact_us.html 製品保証 FSは、お客様が弊社の仕上がりに起因する損傷または不良品について、製品を受け取った 日から��日以内に無料で返品できることを保証します。これには、カスタムメイドのアイ テムやカスタマイズされたソリューションは含まれません。 保証: このスイッチには、材料または製造上の欠陥に対する�年間の限定保証が付 いています。保証の詳細については、以下のサイトをご参照ください: https://www.fs.com/jp/policies/warranty.html 返品: 返品を希望される場合は、以下のサイトで返品方法に関する情報をご確認 ください: https://www.fs.com/jp/policies/day_return_policy.html...

  • Page 50: Compliance Information

    Regulatory, Compliance, and Safety Information Informations relatives à la conformité et à la sécurité https://www.fs.com/products/163157.html Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
  • Page 51 2014/35/EU, 2011/65/EU und (EU)2015/863. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à l'adresse suivante https://www.fs.com/fr/company/quality_control.html.
  • Page 52 Do not dispose of WEEE as unsorted municipal wasteand have to collect such WEEE separately. Q.C. PASSED Copyright © 2024 FS.COM All Rights Reserved.
