Préparation De L'ouverture; La Table De Cuisson - GE CGP350SETSS Installation Instructions Manual

30″ sealed gas cooktop
Hide thumbs

Advertisement

Table of Contents

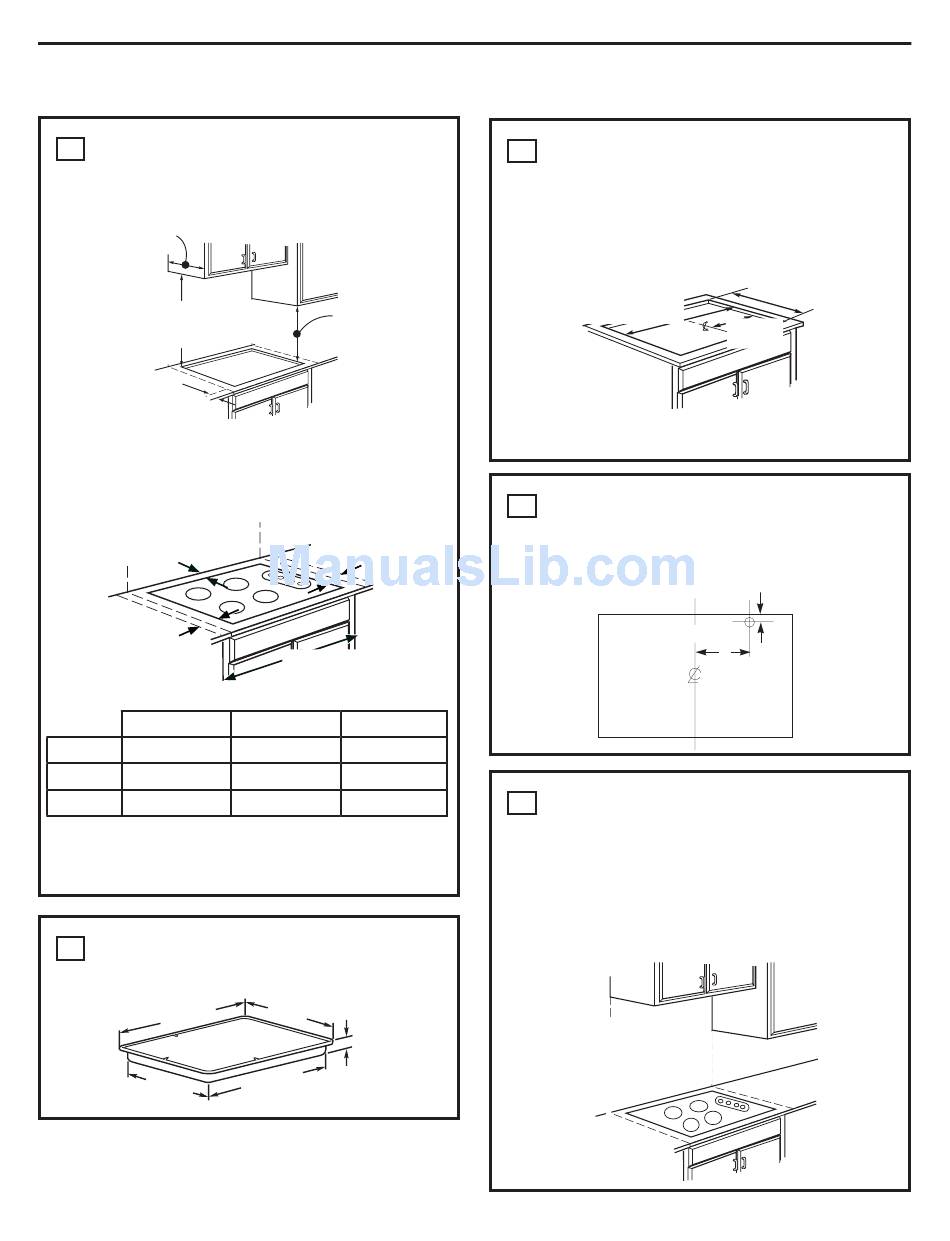

PRÉPARATION DE L'OUVERTURE
1 VOUS DEVEZ RESPECTER LES
DÉGAGEMENTS MINIMAUX
SUIVANT
Profondeur max de 33 cm (13") des
armoires en surplomb
Dégagement min. de 76 cm (30") du
comptoir à la surface en non surplomb
non protégées
REMARQUE : tous les modèles de surface
à cuisson au gaz requièrent un dégagement
de 1,1 cm (7/16 po) sous la hauteur de la surface
pour la matière combustible.
C - MIN. de la table de
cuisson à la matière
combustible verticale
arrière.
B - MIN. de la table
de cuisson à la
matière combustible
verticale gauche.
A
PGP953
12,7 cm (5")
PGP959 27,9 cm (11") 27,9 cm (11")
CPG350 27,9 cm (11") 27,9 cm (11")
TOUS LES DÉGAGEMENTS HORIZONTAUX DOIVENT
S'APPLIQUER SUR UNE DISTANCE MINIMALE DE 45,7 CM
(18") AU-DESSUS DE LA SURFACE DE CUISSON.
2 DIMENSIONS DU DÉCOUPAGE DE

LA TABLE DE CUISSON

76 cm (30")
Table de cuisson
49 cm (19-3/8")
Instructions d'installation
3 3/4 MIN.
Hauteur min de
45 cm (18") du
comptoir
à l'armoire la
plus proche de
chaque côté de
l'appareil
A - MIN. de la table de
cuisson à la matière
combustible verticale
droite.
Base d'armoire
de 76,2 cm (30")
ou supérieur
B
C
7,6 cm (3")
1-5/16"
5,1 cm (2")
5,1 cm (2")
53 cm (21")
8-1/4 cm
(3-1/4")
72 cm (28-1/4")
3 DIMENSIONS TOTALES DE
LA TABLE DE CUISSON
Pour assurer la justesse du découpage,
il vaut mieux faire un gabarit pour couper
l'ouverture dans le comptoir.
72,4 cm (28-1/2")
longueur du
découpage
4 EMPLACEMENT RECOMMANDÉ DE
L'ALIMENTATION DE GAZ À
PARTIR DU MUR ARRIÈRE
Emplacement
recommandé de
l'alimentation
de gaz
5 ASSUREZ-VOUS QUE
LES REVÊTEMENTS MUR, LE
COMPTOIR ET LES ARMOIRES
AUTOUR DE LA TABLE DE
CUISSON PUISSENT SUPPORTER
LA CHALEUR (POUVANT
ATTEINDRE 93°C [200°F])
Les revêtements de
mur, les armoires et
le comptoir doivent
pouvoir supporter
une chaleru pouvant
atteindre 93°C (200°F)
4
Largeur du découpage
49,8 cm (19-5/8")
36,2 cm
(14-1/4")
2.5 cm (1") min. du mur arrière
17.78 cm
(7") Du
découpage
á la ligne du
centre
